Накопичувальні водонагрівачі непрямого нагріву є одними з найбільш економічних агрегатів. Зручність, яке вони надають власнику, важко переоцінити.
Експлуатація такого водонагрівача в зимовий час дає суттєву економію, адже для його роботи потрібне підключення до котла опалення. При цьому в будинок поступає і тепло і гаряча вода. Щоб оцінити ефективність водонагрівача цього типу, необхідно розглянути його переваги та недоліки, а також вивчити пристрій бойлера непрямого нагріву і принцип його роботи.
Зміст
Переваги і недоліки водонагрівачі непрямого нагріву
Як уже зазначалося, головним достоїнством такого пристрою є висока продуктивність і швидкість нагріву. Розглянемо і інші його переваги:
- Водонагрівач непрямого нагріву працює без підключення до електричної мережі;
- Відсутній контакт води з теплоносієм;
- Можливість безперебійної подачі гарячої води;
- Пристрій водонагрівача дозволяє здійснювати підключення декількох джерел.
Роблячи вибір на користь бойлера цього типу, слід пам’ятати, що, незважаючи на численні переваги, вартість установки водонагрівача непрямого нагріву досить висока. Пояснюється це тим, що для його монтажу потрібно тягнути окремий трубопровід від котла і оснащувати його додатковими пристроями.

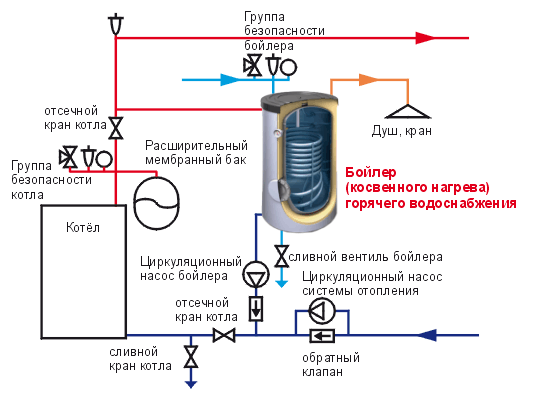

Приклад обв’язки котельні з бойлером непрямого нагріву
до меню ?

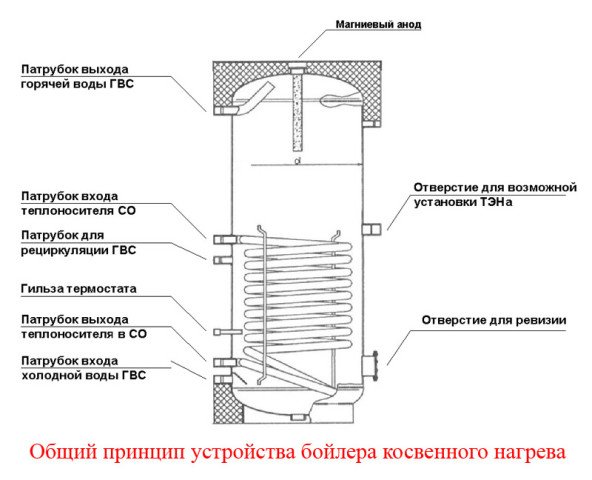

Пристрій бойлера непрямого нагріву
Як і інші водонагрівачі накопичувального типу, бойлер непрямого нагріву це, по суті, великий термос, усередині якого встановлений гріючий контур. У конструкцію цього водонагрівача входять наступні елементи:
- Зовнішній кожух з елементами кріплення, які дозволяють встановлювати прилад на підлогу або кріпити на стіну;
- Внутрішня ємність (бак);
- Пінополіуретанова ізоляція;
- Термоелектричний датчик або термостат;
- Група безпеки;
- Воздухоотводчики;
- Гріючий контур;
- Контур рециркуляції (встановлюється в ряді моделей);
- Трубчастий електронагрівач і його обв’язка (в комбінованих моделях);
- Магнієвий анод.
- Підвідний і видатковий патрубки.
Роблячи вибір котла для будинку, ви не зможете побачити різницю в ціні між моделями, дуже схожими між собою зовні. В першу чергу це обумовлено матеріалом та способом виготовлення внутрішнього бака, конструкцією (підлоговий або настінний), наявністю додаткових контурів і пристроїв безпеки.
до меню ?
Зовнішній кожух
Корпус накопичувального водонагрівача найчастіше виготовляють із сталевого листа або міцного пластику. У підлогових моделях конструкцією передбачають опорні ніжки, а в настінних – кронштейни для кріплення приладу на стіну. Простір між внутрішнім баком і зовнішнім кожухом наповнюють жорсткою поліуретановою піною, яка є прекрасним теплоізолятором. На зовнішньої поверхні кожуха встановлюють термометр для спостереження за температурою води.
до меню ?
Бак
Внутрішній бак водонагрівача пред’являє підвищені вимоги до корозійної стійкості матеріалу, з якого він виготовлений. До того ж, свої умови висувають і постійні перепади температур. Тому при розробці бойлерів виробники особливу увагу приділяють матеріалу внутрішнього бака. Найбільш стійким варіантом можна вважати бак з нержавіючої сталі, проте цей матеріал значно підвищує вартість пристрою.
Добре зарекомендували себе сталеві баки з антикорозійним стеклофарфоровым покриттям. Шар такого матеріалу отримують шляхом напилення і випалення при високій температурі. Компоненти, які входять в захисний склад, вирівнюють температурні коефіцієнти розширення сталі і стеклофарфора, що не дозволяє покриттю розтріскуватися при перепадах температур.
Покриття внутрішнього бака емаль характерно для недорогих приладів. Відповідно і термін їх служби найменший серед всієї лінійки водонагрівачів. Пам’ятайте про це, роблячи свій вибір.
до меню ?
Теплообмінник
Гріючий контур являє собою спіраль оптимальної форми, виконану зі сталевого або латунної труби. Такий теплообмінник може бути встановлений як внизу бака, так і рівномірно розподілятися по всьому об’єму.
Деякі водонагрівачі оснащують двома теплообмінниками — один з них підключають до котла, а другий до теплового насосу або геоколлектору. Така схема дозволяє додатково економити енергоресурси. Іноді в ролі теплообмінника виступає циліндрична ємність, встановлена усередині бака водонагрівача.
до меню ?
Магнієвий анод
Для захисту елементів котла, встановлених у внутрішній ємності, служить магнієвий електрод. Принцип дії цього елемента заснований на заміщення електронів, що беруть участь в іонному обміні, своїми власними. Це запобігає корродірованіе і швидкий знос деталей водонагрівача. Сам же магнієвий анод при цьому руйнується і вимагає періодичної заміни.
до меню ?
Подаючі і витратні трубки
Патрубок подачі холодної води розташований знизу бака і має розсікач для зниження турбулентності потоку. Така схема запобігає змішування холодної та гарячої води. Трубка для відбору нагрітої рідини встановлена зверху і має довжину, що дозволяє використовувати найбільш нагрітий верхній шар води. Горизонтальний бойлер непрямого нагріву може мати праве і ліве підключення видаткової і подаючої магістралі. Відповідно і патрубки підлогових бойлерів знаходяться на правій або лівій панелі.
до меню ?
Обладнання для захисту і контролю
Для управління процесом нагріву бойлера служить термостат, встановлений в занурювальний гільзі, яка проходить крізь внутрішній бак і стосується поверхні теплообмінника. Ця схема дозволяє найбільш точно вимірювати температуру нагрівання.
Група безпеки являє собою запобіжний клапан, який служить для скидання тиску, що перевищує максимальне значення. У моделях з Теном для його захисту додатково встановлюють теплове реле і термостат.
до меню ?
Інші елементи конструкції
Деякі моделі бойлерів оснащуються трубчастими електронагрівачами (Тенами) і являють собою симбіоз водонагрівачів непрямого і прямого нагріву. Такі пристрої називають комбінованими. Установка Тена дозволяє використовувати комбінований апарат в літній час як звичайний бойлер, що істотно збільшує ресурс опалювального котла. Про популярність такої конструкції свідчать численні відгуки власників, які зробили свій вибір на користь підлогових комбінованих водонагрівачів.
до меню ?
Як працює водонагрівач непрямого типу
Принцип роботи бойлера непрямого нагріву заснований на фізичному явищі теплопередачі. Гарячий теплоносій від опалювального котла проходить по греющему контуру і віддає частину свого тепла воді, що знаходиться у внутрішній ємності водонагрівача. Поверхнею теплообміну в даному випадку є стінки трубок контуру. Іншими словами, всередині бака встановлений аналог радіатора, який і гріє подається у підлоговий котел воду.

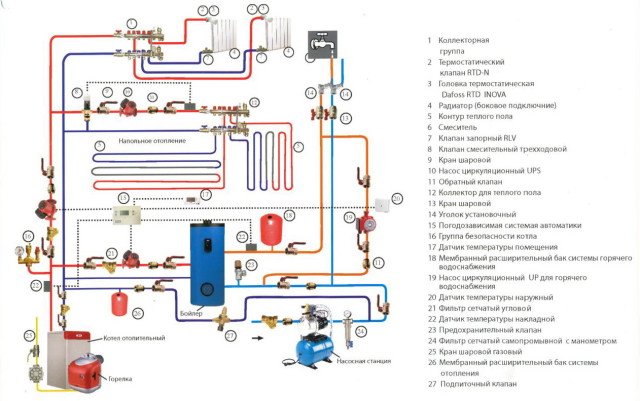

Загальна схема влаштування системи опалення з бойлером непрямого нагріву
При підключенні бойлера дотримуються схеми, за якою холодна вода надходить знизу, а гаряча відводиться верхнім патрубком. Теплоносії від котла повинен надходити зверху, а повертатися в опалювальну систему знизу. Така схема дає найбільший ККД.
Підлогові і настінні котли, обладнані системою рециркуляції, дозволяють не зливати частину води з «гарячого» крана, тому що в трубопроводі з гарячою водою відбувається постійний рух нагрітої рідини. Для цього передбачають окремий контур зі своїм насосом. Обв’язка бойлера з системою рециркуляції дозволяє встановлювати на цій гілці полотенцесушитель.
до меню ?
Схема підключення
В залежності від того, з яким котлом працює бойлер, одно – та двоконтурним, здійснюють вибір схеми його включення.
до меню ?
З триходовим клапаном
Схема підключення комбінованого котла до двухконтурному котла обов’язково передбачає встановлення триходового клапана на магістралі.
В залежності від сигналу, що надходить з термостата, встановленого в підлоговому бойлері, цей клапан частково або повністю відкривається, перенаправляючи потік теплоносія з опалювальної системи в гріючий контур водонагрівача. При нагріванні води до встановленої температури, термостат дає команду на закриття триходового клапана і потік гарячого теплоносія припиняється.

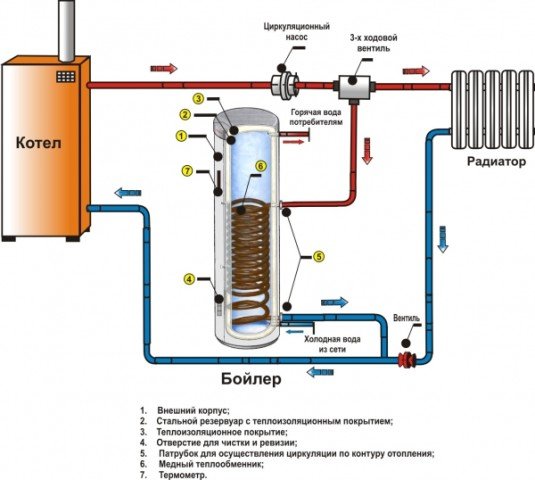

Схема підключення бойлера непрямого нагріву + триходовий клапан
Така схема відмінно зарекомендувала себе при роботі з настінними газовими котлами, обладнаними циркуляційним насосом і блоком управління. Такий двоконтурний котел по команді, що надходить від термостата комбінованого бойлера, може керувати триходовим клапаном, а в літній час запалювати основний пальник для підігріву теплоносія.
Відео з коментарями по монтажу бойлера непрямого нагріву дивіться нижче:
до меню ?
З двома циркуляційними насосами
Схема підключення до одноконтурному котла вимагає установки додаткового насоса, що подає теплоносій у гріючий контур. При цьому термостат бойлера керує двома циркуляційними насосами. Фактично, така обв’язка припускає паралельну роботу контурів, хоч гілка гарячого водопостачання та має пріоритетне перевагу перед опалювальною системою.
Підключення бойлера до одноконтурному котлу
У разі підключення водонагрівача за схемою з двома насосами, перед кожним з них обов’язково встановлюють зворотний клапан для виключення змішування потоків теплоносія (див. схему вище).
Підключаючи накопичувальний водонагрівач до опалювального котла, обов’язково виконують умова безпеки його роботи – температура спрацьовування термостата бойлера повинна бути нижче температури, при якій автоматика котла відключає нагрів теплоносія.
