Якщо ви читали нашу статтю про характеристики алюмінієвих радіаторів, то, напевно, пам’ятаєте, що при всіх своїх позитивних якостях ці прилади мають ряд суттєвих недоліків, які не дозволяють повноцінно використовувати їх у міських квартирах. Зараз ми поговоримо про їх біметалічних аналоги, які допоможуть подолати всі технічні обмеження при встановленні в багатоповерхових житлових будинках, підключених до комунальних мереж опалення.
Пристрій біметалічних радіаторів
Біметалічний радіатор зовні виглядає так само, як і алюмінієвий. Це і зрозуміло: його зовнішній корпус зроблений з того ж металу і пофарбований такою ж фарбою. Відрізнити його можна тільки по вазі – тут вже позначається внутрішня будова приладу, всередині якого знаходяться сталеві вставки, алюміній захищають від прямого контакту з теплоносієм. Саме завдяки їм секції батареї не піддаються руйнівній дії різних домішок, які переносяться разом з теплоносієм у комунальній мережі. Крім того, сталь набагато більш стійка до дії кислот і лугів, які також багаті міські системи опалення та не вступає у взаємодію з мідними трубами і теплообмінниками.
Пристрій біметалічного радіатора на прикладі вироби компанії Rifar
Застосування сталевого сердечника для проходження теплоносія забезпечує та інші корисні характеристики біметалічних радіаторів:
- Міцність. Граничний тиск, який може витримати корпус біметалічного радіатора, – 30-40 атмосфер. Такого приладу не страшні ніякі гідроудари;
- Економічність. Звуження каналів подачі теплоносія дозволяє досягти оптимального поєднання витрат енергоресурсів на обігрів і теплової інертності радіатора;
- Довговічність. Стійкість сталевих внутрішніх порожнин до корозії і руйнування дозволяє виробникам встановлювати тривалий термін служби на свої вироби – в середньому до 20 років.
Якщо додати сюди плюси, які перейшли від алюмінієвих моделей, такі як висока тепловіддача, елегантний зовнішній вигляд і компактні розміри, можна впевнено сказати, що біметалічні радіатори є кращим вибором для опалення міської квартири на сьогоднішній день.
Розміри
Для вибору біметалічного радіатора велике значення мають його габаритні розміри. Зазвичай прилади опалення встановлюються під вікном, для того щоб створити теплову завісу холодного повітря, що проходить через скління. Радіатор повинен поміститися в наявну нішу і забезпечити необхідні характеристики по тепловіддачі.
Розміри радіаторів опалення по висоті мають стандартні значення. Випускаються прилади з міжосьовою відстанню 200, 350 і 500 мм. Зазвичай ці цифри містяться в найменуванні моделі.

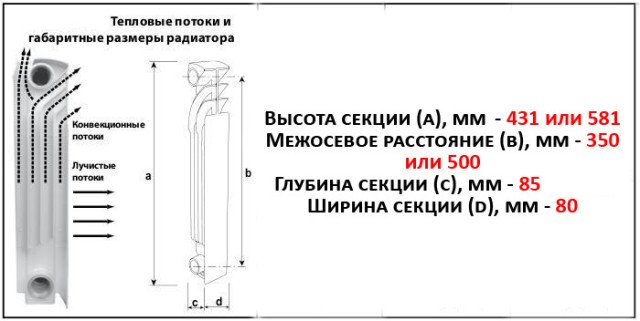

Розміри секції радіатора
Однак слід мати на увазі, що міжосьова відстань – це не повна висота корпусу, а лише довжина відрізка між центрами вхідного і вихідного колекторів. Реальну висоту пристрою можна отримати, додавши до міжосьовій відстані 80 мм.
Так, наприклад, радіатор з маркуванням 350 займе приблизно 430 мм, а 500-я модель – приблизно 580 мм
Необхідно мати на увазі, що технічні норми передбачають відстань не менше 100 мм від корпусу приладу до підвіконня і не менш 60 мм від корпусу до підлоги.
Ширина батареї залежить від кількості секцій, яка визначається розрахунковим шляхом. Про це ми поговоримо в наступному розділі.
Розрахунок радіатора
Визначення кількості секцій для всіх типів радіаторів проводиться однаково.
Технічні вимоги до опалення будинків в середній смузі Росії визначають потужність, необхідну для обігріву 1 м2 площі, рівної приблизно 1 кВт.
Для кожної батареї виробник зазвичай вказує на значення потужності однієї секції. Іноді цей параметр називається трохи по-іншому – тепловіддача секції. Знаючи потужність, кількість секцій можна обчислити за формулою:
N=S*100/Q,
де N — шукане кількість, S — площа приміщення, Q – потужність однієї секції.
Стандартна ширина секції більшості моделей біметалічних радіаторів дорівнює 80 мм, тепловіддача звичайної 500-міліметрової секції – близько 180 Вт. Таким чином, якщо наша кімната, наприклад, має площу 20 м2, то для її опалення знадобиться 12 секцій, а ширина такого радіатора складе близько 1 м.
Конструктивні особливості
Як ми вже говорили, відмінність біметалічного радіатора від алюмінієвого полягає в тому, що по його внутрішній поверхні прокладені сталеві вкладки, що захищають матеріал корпусу від корозії.
Сталеві вкладки можуть встановлюватися в різних частинах радіатора:
-

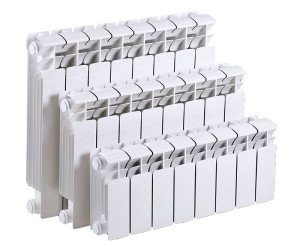

Різні типорозміри радіаторів з біметалу
У простих моделях сталева серцевина присутній тільки у вертикальних каналах. Це так звані напів – або псевдобиметаллические радіатори, їх характеристики хоча і перевершують алюмінієві аналоги, але ступінь захисту корпусу і міцність у них все ж недостатня;
- Більш дорогі радіатори представляють собою цільний сталевий каркас, який під тиском заливається алюмінієм. Це справжній біметал, і саме такі батареї рекомендується встановлювати в міських квартирах.
Ємність секції і приєднувальні розміри
Завдяки наявності сталевих вставок всередині біметалічного радіатора, ємність секції у нього ще менше, ніж у алюмінієвого. З одного боку, це добре, і ми вже відзначали, чим краще невеликі розміри секції – це зниження необхідної кількості теплоносія і теплової інертності, а в результаті – комфорт в управлінні та економія енергії. Але не треба забувати, що занадто вузькі канали можуть засмічуватися сміттям і шламом, які неминуче присутні у сучасних опалювальних мережах.
Ширина каналу залежить від товщини стінок сталевий вкладки. Чим товщі стінки, тим кращі характеристики міцності і довговічності радіатора, але тим вже канали для теплоносія.
Хороший біметалічний радіатор має сталеві вставки товщиною з стінку водопровідної труби. При цьому ємність секції залежить від міжосьової відстані:
- Для батареї з відстанню 200 мм – 0,1-0,16 л;
- Для 350-мм батарей — 0,15-0,2 л;
- Для 500-мм – 0,2-0,3 л.
Як ми бачимо, обсяг теплоносія у таких радіаторів справді невеликий. Наприклад, популярний 10-секційний нагрівач RIFAR висотою 350 мм вміщує всього 1,6 л. При цьому він здатний обігріти площу до 14 м2, а його ширина – 80 див. Правда, важити він буде 14 кг. Це якраз і говорить про те, що радіатор біметалічний – зазвичай вони важче алюмінієвих в 1,5-2 рази.
Більшість біметалічних радіаторів продається по одній секції. Це зручно, тому що можна купити рівно стільки секцій, скільки потрібно, щоб забезпечити необхідну потужність. Кожна секція має два вхідних і два вихідних отвори внутрішнім діаметром ? або 1 дюйм, в залежності від моделі. Для зручності зборки два з них мають праву різьбу, а два – ліву.
Рекомендації по вибору біметалічного радіатора
Встановлювати біметалічний радіатор має сенс тільки в міську квартиру. Якщо у вас приватний будинок і власний котел опалення, краще купити алюмінієву батарею.
При виборі біметалічного радіатора з потрібною тепловіддачею рекомендується брати до уваги такі характеристики:
Якщо ви все зробите правильно і виберете відповідний радіатор, тепло у вашому домі не буде в дефіциті навіть у сильні морози.
