Найбільш поширеним варіантом опалення, реалізованим у приватному будинку та міській квартирі, є однотрубна або двотрубна система з горизонтальною розводкою. Навіть якщо для обігріву багатоповерхового будинку використовується вертикальна розводка, то на поверсі все одно буде здійснена схема горизонтальної. Тому питання регулювання обігріву окремо взятого приміщення залишається актуальним.
Що таке байпас?
Регулювання нагріву радіатора
Як правило, не всі приміщення в приватному будинку або навіть в квартирі однаково використовуються. Також інтенсивність використання залежить від часу доби. Дитяча кімната не потребує опаленні лише під час знаходження молодших мешканців у школі чи дитячому садочку. Тоді як спальню для дорослих можна обігріти лише ввечері перед сном. Однак така тонка регуляція, як правило, недоступна в разі, якщо використовується система опалення, а не кожне приміщення обладнане автономним приладом.
Як виглядає байпас
У разі коли в квартирі або в будинку встановлено однотрубное система опалення, можлива поява ще однієї проблеми, пов’язаної з неможливістю змінити ступінь нагрівання. Теплоносій переходить від однієї батареї до іншої послідовно, тому неминуче в одній кімнаті радіатор нагрівається сильніше, а в іншій – слабкіше. Частково проблема вирішується за рахунок кількості секцій в підігрівачі, але це не завжди є достатнім.
Байпас
Регулювати ступінь нагрівання, якщо в якості теплоносія використовується вода, можна за допомогою байпаса. Що це таке?
Він являє собою відрізок труби – розмір діаметру повинен бути менше того ж параметра підводки, який встановлюється паралельно між прямою і зворотної трубами. Пристрій легко виготовити своїми руками.
Принцип його дії такий: коли кран відкритий, гаряча вода з прямої труби потрапляє в байпас – так як це шлях найменшого опору, і, минаючи радіатор, повертається відразу в зворотну трубу. Далі вода переміщується до наступного обігрівача. Попередній радіатор не нагрівається.

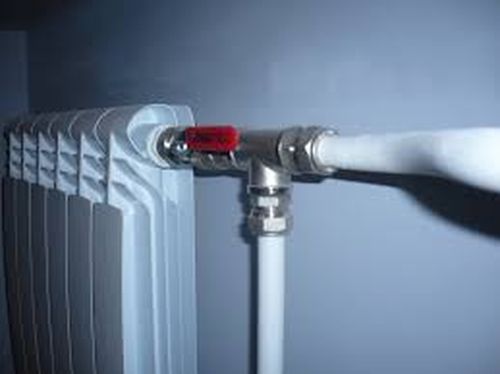

Монтаж радіатора
Пристрій, таким чином, вирішує відразу кілька проблем.
- Регулювання температури – точніше кажучи, рівня подачі нагрітого теплоносія. Залежно від ступеня перекриття труби, відбувається частковий або повний відвід води від радіатора. Тим самим регулюється ступінь нагріву кожного обігрівача.
- Ремонт – з допомогою байпаса можна відключити одну батарею, яка потребує ремонту або заміні, в той час як опалення всього будинку або квартири буде діяти.
- Перехід до природної циркуляції – актуально для опалення за принципом примусової циркуляції. У разі відключення електрики перестає діяти циркуляційний насос, і, для того щоб опалювальна система продовжувала працювати, треба перекрити подачу води до насоса і відкрити кран на магістральній трубі. Це дозволить опалення перейти в режим природної циркуляції. Байпас в цьому випадку повинен бути встановлений біля насоса.
- Використання пристрою сприяє економії палива. Можливість відводити тепло від невикористовуваних на даний момент радіаторів, зберігає температуру теплоносія. Незважаючи на порівняно невелику величину, в результаті виявляється, що кількість подаваного в систему теплоносія менше на 30-35%. А з цього випливає скорочення витрат на нагрівання води або антифризу.

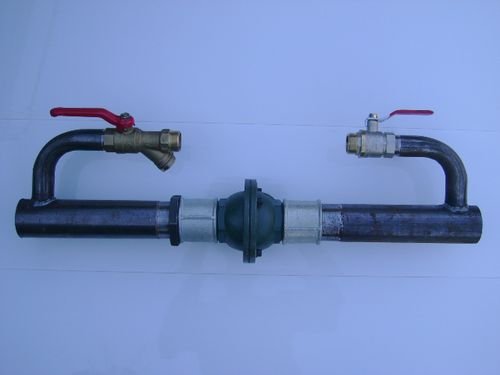

Пристрій легко виготовити своїми руками, але можна використовувати і готовий виріб. На фото демонструється зразок, який дозволяє більш точно уявити, що це таке.
Установка байпаса
Монтаж пристрою не складає труднощів і може бути здійснений своїми руками. Потрібно лише дотримуватися кількох правил.
- Труба байпаса в діаметрі повинна бути менше діаметра підведення і обратки.
- Виріб монтується як можна ближче до радіатора.
- Якщо використовується самостійно виготовлений виріб, то для установки знадобиться виконання зварювальних робіт. Якщо готовий, то пристосування монтується за допомогою різьби.
- Між вхідними отворами батареї і байпасу повинен розташовуватися регулювальний кран. Можна використовувати і терморегулятор: таким чином, процес відведення теплоносія можна автоматизувати.

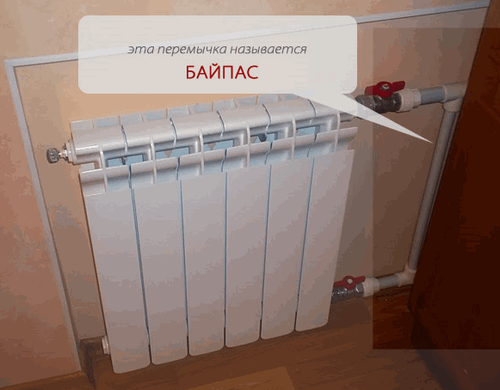

На фото представлений байпас, встановлений поряд з батареєю.
