Вибираючи радіатори для своєї системи опалення, ви напевно переслідуєте як мінімум дві мети: в будинку повинно бути тепло і красиво. Поряд з матеріалом, з якого виготовляються батареї, на ефективність вирішення обох завдань безпосередньо впливає схема включення радіатора в опалювальну магістраль. Сьогодні ми детально вивчимо варіант з нижнім підключенням, який часто незаслужено обходиться увагою численних оглядах і посібниках з влаштування опалювальних комунікацій.
Зміст
Опис схеми нижнього підключення
Практично всі радіатори забезпечують можливість підведення труб опалення до будь-якого з чотирьох колекторів, які розташовуються по кутах корпусу. Залежно від використовуваних точок підключення розрізняють декілька різних схем підключення батареї.

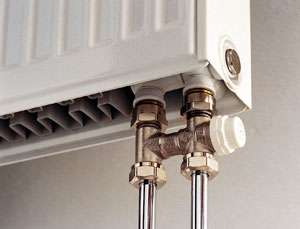

Нижнє підключення з прихованим монтажем труб
Нижнім називається такий варіант розведення, при якому труби приєднуються знизу до лівої і правої сторін радіатора. Інші вхідні отвори у цьому випадку заглушаються спеціальними пробками або обладнанням для видалення надлишків утворюються повітряних бульбашок (кранами Маєвського).
до меню ?
Переваги і недоліки
Будь-яка можлива схема підключення має свої сильні і слабкі сторони, враховуючи які можна визначити оптимальну конфігурацію розводки труб опалення в кожному конкретному випадку. До переваг систем з нижньою підводкою відносяться:
- Простота і надійність. Монтаж проводиться швидко, без численних вигинів і зчленувань. За цією схемою зазвичай розлучається одна з найбільш простих і популярних систем – ленінградка;
- Естетичність. Труби легко сховати в підлогу або замаскувати під плінтус або будь-які декоративні елементи;
- Ефективний прогрів поверхні радіатора. Часто можна зустріти думку про те, що радіатори з нижньою підводкою мають невисоку тепловіддачу саме внаслідок нерівномірності нагріву. Про ці особливості нижнього підключення ми будемо говорити трохи пізніше.
Традиційними недоліками обговорюваної схеми вважаються:
- Менша тепловіддача порівняно з іншими схемами;
- Складність доступу до замурованих трубах при виникненні протікання в системі опалення;
- Більш висока вартість радіаторів з нижнім підключенням.
Про те, наскільки обґрунтовані ці претензії, особливо перша з них, ми поговоримо нижче.
до меню ?
Схема руху теплоносія
Для початку зазначимо, що нижнє підключення у централізованих системах опалення міських квартир практично не застосовується в силу ряду причин, серед яких немалу роль відіграє неможливість оперативного проведення ремонтних робіт при прихованій розводці усередині підлоги. Тому нас будуть цікавити особливості поширення теплоносія в батареях, які встановлюються в приватних будинках. Найчастіше це сталеві або алюмінієві радіатори.
Рух теплоносія при нижньому підключенні батареї
до меню ?
Конвекція і випромінювання
Як відомо, тепло від батареї може передаватися в основному двома способами (просту теплопровідність ми тут враховувати не будемо):
Практично всі сучасні радіатори, як сталеві, так і біметалічні і алюмінієві поширюють тепло обома способами, причому відносні частки конвекції і випромінювання у кожної батареї різні.
до меню ?
Поширення тепла
В радіаторах з нижнім підключенням нагрітий теплоносій надходить і відводиться через нижні вхідні отвори. Тому низ поверхні корпусу добре нагрівається за рахунок проходження гарячої рідини. Що ж при цьому відбувається у верхній частині батареї?
Ще один можливий варіант нижнього підключення
Часто можна зустріти твердження про те, що нерівномірний прогрів поверхні (тепла знизу, холодна зверху) – це неминуча плата при використанні даної схеми підключення за можливість заховати комунікації і заощадити на довжині труб.
Автори таких міркувань зазвичай припускають, що вся тепловіддача в системі опалення здійснюється за допомогою випромінювання, абсолютно не враховуючи конвекцію.
Насправді, сучасні радіатори мають високу ступінь саме конвективного обігріву:
- Алюмінієві – 50-60% (залежно від ступеня оребрення внутрішньої поверхні);
- Сталеві – 60%;
Для порівняння, чавунні радіатори забезпечують лише 20% своєї тепловіддачі за допомогою конвекції.
Важливо! Сталеві батареї можуть мати більший відсоток конвективного обігріву. Тут все залежить від кількості панелей і пластинок між ними.
Таким чином, якісні сучасні батареї з нижнім підключенням можуть забезпечити найбільш рівномірний прогрів поверхні за рахунок конвективного теплообміну. Згадаймо, що конвекція – це спрямований рух теплого повітря знизу вгору. Якщо радіатор має хороші конвективні властивості, то за рахунок інтенсивного обігріву нижній частині при хорошій швидкості протоку теплоносія висхідний повітря буде активно нагрівати верхню половину, забезпечуючи ефективну тепловіддачу всій поверхні.
Підведемо підсумки. Радіатори з нижньою підводкою будуть оптимальним рішенням для опалення власного будинку при наступних умовах:
Про особливості різних видів підключення радіаторів системи опалення ви можете подивитися на відео нижче:
до меню ?
Вимоги до розміщення радіаторів
Незважаючи на максимальну зручність прихованого монтажу комунікацій, що забезпечує схема з нижньою підводкою, радіатор необхідно розташовувати з урахуванням вимог щодо максимально можливої тепловіддачі.
Так, наприклад, найпростіший спосіб – установка радіатора на підлогу не рекомендується, оскільки ефективність обігріву при цьому помітно знижується.
Найкращим вважається становище батареї в ніші під вікном з дотриманням наступних правил:

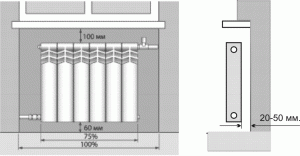

Необхідні зазори при установці радіатора
Таке розташування радіатора передбачає наявність невеликих відрізків труб, що йдуть від поверхні підлоги до колекторів вхідних опалювального приладу. Вони можуть створювати незручності при проведенні прибирання приміщення, миття підлог і т. д. Тому їх часто ховають не в підлогу, а в поверхню стіни, виробляючи для цього вигин кожної труби безпосередньо під нижньою частиною радіатора.
Отже, незважаючи на деяке упередження проти схеми монтажу опалення з нижнім підключенням радіаторів, при грамотному підході таке рішення забезпечує відмінні характеристики по дизайну і функціональності в умовах приватного будинку.
З точки зору теплопередачі сталеві радіатори трохи краще, ніж алюмінієві, що, можливо, і є однією з причин їх набагато більшій їх поширеності в європейських країнах.
Єдиним недоліком батарей з нижньою підводкою є їх більш висока вартість в порівнянні зі звичайними радіаторами. Однак, беручи до уваги всі перераховані вище переваги, наявну різницю в ціні цілком можна визнати розумною платою за зручності і красу, які забезпечує даний спосіб установки опалювальних приладів.
