Акумулятор тепла для системи опалення - призначення та застосування теплоаккумулятора

Система опалення включає в себе, в звичному склався роками поданні, три елемента — теплоисточник (котел), трубопроводи та безпосередньо опалювальні прилади (радіатори). Але якщо це приватний будинок з котлом на твердому паливі (дрова, торфобрикет, вугілля) і ви хочете підвищити ККД і позбавити себе від необхідності постійно стежити за топкою, то можливо варто використовувати в системі такий вузол, як акумулятор тепла. [зміст]

Зміст

Принцип роботи акумулятора тепла

Основне завдання, що виконується теплоаккумулятором — збільшення інерційності системи опалення. Для цього збільшують об’єм теплоносія а, отже, і кількість тепла, накапливаемое їм. Таким чином, акумулятор представляє ізольовану ємність, врізану в контур опалення.

Де рекомендується використовувати акумулятор тепла

Як вже говорилося вище, акумулятор значно збільшує інерцію системи, тобто, хоча теплоносій довше нагрівається, він накопичує більше тепла і довше його віддає й зменшує скачки температури.

Внутрішнє пристрій теплоаккумулятора

Таким чином, якщо будинок підключений до центрального опалення або система як теплогенеруючого обладнання використовують котли на газовому або рідкому паливі працюють в автоматичному режимі, теплоакумулятори це просто зайві витрати матеріалу і коштів. Але існують випадки, коли їх застосування виправдане:

Якщо в системі опалення застосовують котли на твердому паливі (особливо без бункерної завантаження), і немає можливості забезпечити їх постійне обслуговування (приватному будинку). В цьому випадку акумулятор тепла забезпечить постійну стабільну температуру в приміщенні, і навіть зможе згладити неминучі стрибки при чищенні і видаленні золи;

Якщо застосовується електричне водяне опалення і застосовується диференційована система оплати за електроенергію. Теплоаккумулятори дозволять здійснити накопичення тепла в години, коли тариф мінімальний, а в подальшому можна використовувати нагрівачі на мінімальній потужності;

Якщо система опалення має періоди пікового розбору теплової енергії (найчастіше це пов’язано з витратами на підігрів води, наприклад при інтенсивній роботі душових), а монтаж додатково котла недоцільний. Акумулятор зможе забезпечить віддачу тепла в ці як правило нетривалі проміжки часу.

Де теплоакумулятор буде «зайвим»

Іноді для опалювальних систем навпаки бажаний швидкий набір температури і її зниження, у цьому випадку збільшена кількість теплоносія, що накопичують акумуляційні ємності, буде тільки заважати швидкого нагріву і охолодження і точного регулювання температури. Зокрема:

Якщо опалення потрібно тільки в короткі проміжки часу і небажаний перевитрата палива. Наприклад, котельня працює на обігрів сушарки, яка використовується тільки періодично. У цьому випадку не має сенсу гріти накопиченим теплом порожнє приміщення, з якого вивантажено матеріал.

Якщо крім опалення теплоустановка використовується ще і для забезпечення теплом якогось технологічного обладнання і потрібна швидка і точна зміна температурних режимів — підвищена інерція буде тільки заважати.

Як правильно врізаються теплоаккумулятори

Якщо застосовується система опалення з примусовою циркуляцією, то точка врізки, не має особливого значення, так як доставку теплової енергії від накопичувача здійснює насос. Можна вибрати будь-яке зручне місце враховуючи те, що акумулятор має пристойні габарити.

Для його коректної роботи необхідно правильно розташувати підключають патрубки — вхід (по руху носія теплової енергії в системі) в нижній частині, вихід зверху.

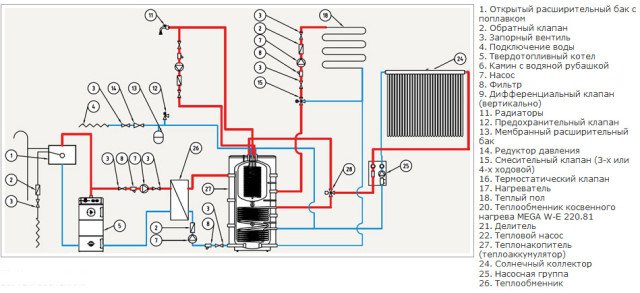

Схема підключення теплового акумулятора

Якщо використовується опалення з природною циркуляцією, то місце врізки грає велику роль. Багато роблять помилку, поєднуючи теплоаккумулятори і розширювальні баки. Розширювальний бак розташовується в самій верхній точці опалення і гаряча вода з нього може почати рух, по трубах тільки остигаючи і збільшуючи свою щільність. Для ефективної роботи акумулятор теплової енергії потрібно розташовувати внизу на подаючому трубопроводі опалення і по можливості максимально близько до котла.

Чи можна зібрати і встановити акумулятор теплової енергії самостійно?

Акумулятори теплової енергії з конструктивної точки зору досить прості — це ємність з теплоізольованими стінками, обладнана патрубками для підключення до системи опалення. Тому зібрати або пристосувати ємності під акумулятори не складе труднощів для будь-якої людини, який має навички слюсарних і зварювальних робіт.

Може виникнути тільки питання розрахунку теплоізоляції стінок. Але в цьому випадку можна застосувати принцип «краще більше, ніж менше», так як для баків, використовуваних як теплоакумуляторів, зважаючи на їх форми не існує поняття ефективного радіуса теплоізоляції.

На відео нижче показана схема установки і принцип роботи теплового акумулятора:
