Оцінка міцності бетону і стяжки.





Можна купити дорогий пластичний клей, якісну затірку, але плитка з часом, стане валитися. Причина не в плиточнике і не в клеї, а в міцності підстави. Ось такий вигляд має плитка яка відпала внаслідок слабкого підстави.

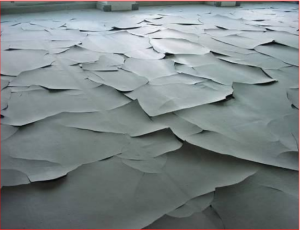

Оцінка міцності бетону і стяжки.

Плитка на слабкій основі.



Визначити міцність підстави – це перше, що потрібно зробити перед укладанням плитки, особливо на вулиці. Але навіть в приміщенні може статися відрив вирівнюючого шару від основи з низькою міцністю.



Оцінка міцності бетону і стяжки.

Низька міцність основи.

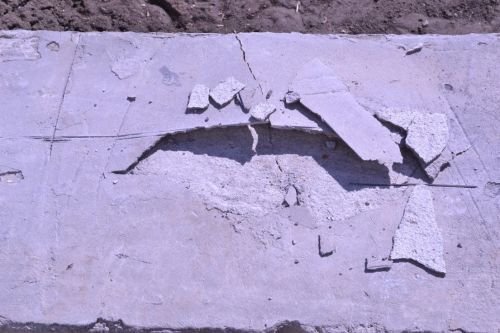

На фотографії нижче, тріщина виникла в бетоні від температурних розширень, призвела до відриву міцного плиткового клею від слабкої стяжки. Стяжка не встигла набрати міцність з-за неправильного догляду в спеку. На знімку чітко видно, що відрив стався по шару стяжки.



Оцінка міцності бетону і стяжки.

Відшарування вирівнюючого шару з клею СМ117 від Ц/П стяжки.



І, ще, аналогічний випадок:



Визначати міцність основи необхідно завжди:

  • Коли підстава підготовлено не вами.
  • Коли строки зберігання цементу невідомі, а пропорції при виготовленні розчину не змінювалися.
  • Коли не були дотримані правила догляду за бетоном або стяжкою.
  • Коли в піску, привезеним для виготовлення розчину або бетону, підвищений вміст глини.



Як дізнатися міцність стяжки.



Як визначити міцність штукатурки або стяжки і можливо на таку підставу проводити укладку керамічної плитки.

Будівельна наука напрацювала на сьогоднішній день кілька різних методів оцінки міцності бетону. Самий давній і точний – вирізання зразка алмазними коронками та стиснення його гідравлічним пресом. У момент руйнування визначають прикладені навантаження, на конкретну площу зразка. Але такі випробування не завжди можливі, і підходять для великих будівельних об’єктів. Для повсякденної практики будівельних бригад така методика не доступна.

Тому, одержали поширення методи неруйнівного контролю. У деяких свідчення не такі точні, як з гідравлічним пресом, але є можливість прямо на місці визначити міцність стяжки.

Ці методи засновані на ударі спеціальним пристосуванням про поверхню бетону і вимірювання розміру отриманого відбитка або висоти відскоку.

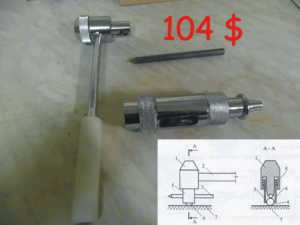

На вимірі відбитка заснована робота молотка Кашкарова. Метод застарілий, але ще застосовується, із-за відносної дешевизни приладу.



Оцінка міцності бетону і стяжки.

молоток Кашкарова

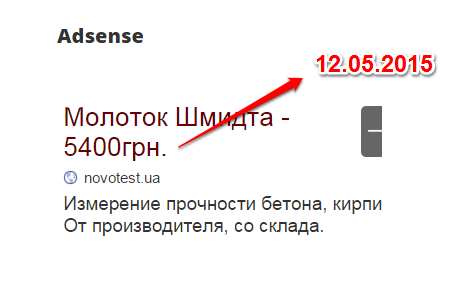

Остання ціна молотка Шмідта 240$

Оцінка міцності бетону і стяжки.

Вартість молотка Шмідта



Удар наноситься самим молотком по бетону чи другим по еталонному молотка. Через нього удар передається на бетон. Під час удару, з’являється вм’ятина на бетоні та сталевому стрижні, який вставляють у молоток Кашкарова. Потім заміряють розмір відбитків, отриманих на бетоні і стержні. Співвідношення діаметрів відбитків обчислюється міцність бетону за графіком.

Недоліки молотка Кашкарова:

  • Низька точність.
  • Неможливість перевірити міцність тонкостінних конструкцій.
  • При попаданні по великому наповнювача – свідчення спотворюються.

Другий спосіб неруйнівного контролю (метод пружного відскоку) розроблений швейцарським інженером Е. Шмідтом в 1948 році, і заснований на вимірювання величини відскоку ударника при ударі по бетону.

Сьогодні створені різні моделі молотка Шмідта – з вбудованими паперовими самописцями або відображають результати в цифровому вигляді. Є молотки з невеликою енергією удару, для випробування тонкостінних об’єктів, навіть гіпсокартону.



Оцінка міцності бетону і стяжки.

Різні моделі молотка Шмідта.



Визначення міцності бетону цим методом забезпечує високу точність вимірювань і в короткі терміни. Завдяки цьому, молоток Шмідта є найбільш поширеним вимірювачем міцності бетонних виробів.



В кінці статті завантажений відеоролик про роботу з цим приладом контролю та характеристики (PDF) кожної моделі молотка.

Але побіжного знайомства вже достатньо, щоб зрозуміти, що для масового застосування, у кожному окремому випадку ці способи не підходять, з-за великої вартості.

Тому потрібен більш простий і дешевий метод. Навіть з менш точними показаннями.



І такий метод є. Це прилад Ri-Ri (Ritz — подряпина ,нім.) Він являє собою загострений сталевий стрижень, зафіксований за допомогою пружини в сталевому циліндрі. Сила натиску пружини задається стопором в трьох положеннях.



На цементній стяжці або штукатурці, за шаблоном наносять дві серії паралельних подряпин

під кутом 45-70° один до одного. Результат тесту вважають позитивним, якщо подряпини, дрібні, мають чіткі краю, ні вибоїн і крихт розчину.

Це говорить про придатність підстави для подальшої облицювання плиткою або каменем.

Якщо глибокі подряпини, а по краях і в місцях перетину утворилися крихти від розчину основа вважають не досить міцним.



Нижче можна завантажити PDF уривок з посібника “Ceresit” за визначенням міцності підстав з фотографіями випробувань, проведених приладом Ri-Ri.



Завантажити фрагмент безкоштовно (PDF, 872KB)





При відсутності такої рисувалки, можна ще спростити тестування. Скористатися цвяхом. Зробити їм подряпини. Можна паралельні, можна перпендикулярні. Суть не в цьому. Головне інтуїтивно зрозуміти міцність поверхні.

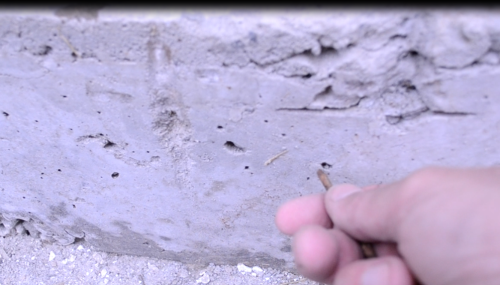

Оцінка міцності бетону і стяжки.

Визначення міцності бетону цвяхом.



Для розвитку правильної інтуїції, необхідно частіше креслити цвяхом на бетоні і різних стяжках. Але перш за все, для правильного порівняння (еталона) креслити заводські бетонні вироби, де гарантовано присутній марка 200 (М200). Це можуть бути різні плити перекриття, фундаментні блоки, перемички. Для порівняння тестувати паралельно інші поверхні – червона цегла, шви у цегляній кладці, гіпсокартон. Міцність багатьох матеріалів відома, оскільки цегла буває м50, м75. Рідко М100. Так, поступово, виробиться здатність визначати міцність основи.



Подібний “скретч-тест” роблять тут, перед обробкою стяжки алмазним диском:

Схожий принцип закладено в вимірювання міцності підстави при фарбувальних роботах. Там ті ж проблеми – відшарування нового шару фарби разом з раніше нанесеними:

Завантажити фрагмент безкоштовно (PDF, 1.89 MB)
