Напіввальмові дах: фото, двосхилий, чотирисхилий, схема

При будівництві будинків використовують абсолютно різні типи дахів.

Розрізняються вони, в першу чергу, своєю конструкцією.

Прийнято розділяти на даху суміщені і скатні.

Скатні дахи влаштовують там, де планують створити простір горища.

Такий простір може бути житлове (мансарда) або холодне (горище).

Одна з найбільш вдалих і використовуваних скатних дахів – це дах напіввальмові.

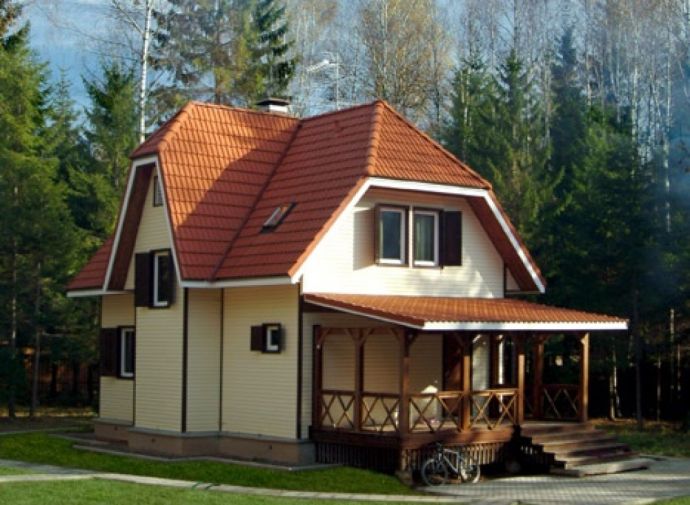

Напіввальмові дах: фото, двосхилий, чотирисхилий, схема
Ще такий дах називають голландською.

Це звичайна скатний дах, у якої по торцях є невеликі свеси.

Напіввальмові дах – це одночасно і дуже красиве, і дуже практичне рішення.

Оскільки після її влаштування утворюється одночасно і надійна, довговічна покрівля, і виходить досить простора мансарда.

Така конструкція відрізняється високою стійкістю до вітрових навантажень великої інтенсивності і дії різних атмосферних опадів.

Варіанти виконання

Конструктивно напіввальмові дах поділяється на подвійні і чотирьохскатні.

Двосхилий дах має по торцях звиси невеликого розміру.

Саме завдяки цим свесам дах здатна витримати сильні потоки вітру, і якісно захистити від опадів фронтони будинку.

У полувальмовой даху такого типу багато переваг.

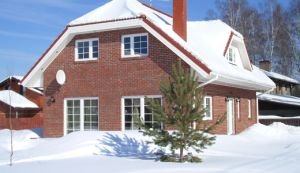

Напіввальмові дах: фото, двосхилий, чотирисхилий, схема
Такий дах дозволяє отримати на горищі досить великий простір.

І конструктивно її можна зробити який завгодно залежно від клімату і виду покрівельного матеріалу.

Якщо в місцевості, де будується будинок, зими суворі і з великою кількістю снігу, то схили даху будуть крутими, а звиси – невеликими.

Якщо ж клімат більш м’який, і снігу випаде небагато, то звиси роблять побільше, а скати більш пологими.

Напіввальмові чотирьохскатний дах є мансардної конструкцією з изломанным скатом.

Такий дах влаштовують, коли площа приміщення неможливо вписати в трикутну форму.

Під дахом у результаті залишається дуже багато простору, яке можна використовувати, як господареві будинку буде завгодно.

Хоч в ролі житлової кімнати, хоч в ролі горища для непотребу.

Переваги і недоліки

Основна перевага полувальмовой даху – це можливість на горищі облаштувати житлове простір.

Верхня частина схилу в такому випадку бажається пологою, а його нижня частина – крутий.

Практично прямовисній.

Використання покрівлі такого типу дозволяє захистити фронтони від вітру, снігу і дощу.

Але, крім переваг, така дах має і недоліки.

Їх декілька:

  • Кроквяна система полувальмовой даху досить складна. У ній міститься велика кількість ребер, розжолобків, всіляких підкосів, проміжних крокв, нарожников, упорів, шпренгелів та інших елементів.
  • При влаштуванні даху такого типу витрачається велика кількість покрівельного і пиломатеріалу.
  • Влаштувати такий дах своїми руками дуже складно і займатися цим повинні професіонали.

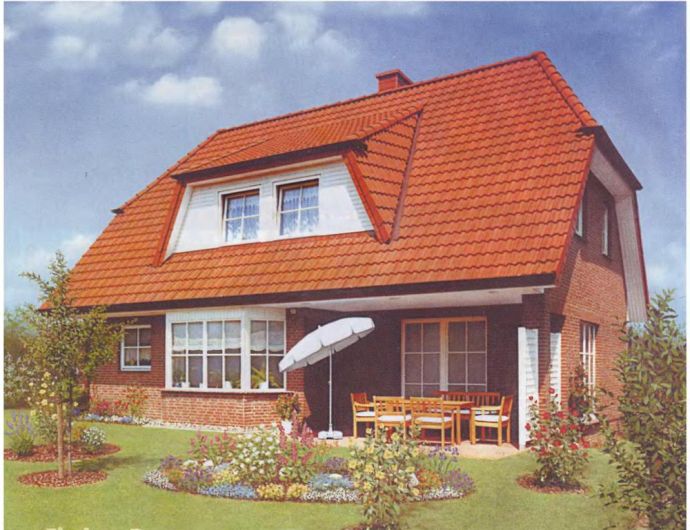

  • Фотографії

    Цей тип покрівлі може виглядати досить різноманітно.

    Але всі варіанти дуже красиві.

    Напіввальмові дах: фото, двосхилий, чотирисхилий, схема
    Напіввальмові дах: фото, двосхилий, чотирисхилий, схема
    Напіввальмові дах: фото, двосхилий, чотирисхилий, схема

    Пристрій полувальмовой даху

    Напіввальмові покрівля включає в себе досить велику кількість елементів.

    Кожен елемент відіграє в загальній картині свою специфічну роль і виключити його не можна.

    Роль несучого кістяка грають мауерлат і кроквяна система.

    Кроквяна система складається з:

    • кроквяних ніг і полуног;
    • підкосів і ригелів;
    • конькового бруса і упорів;
    • обрешітки;
    • розжолобків та інших елементів, які використовуються для того, щоб забезпечити міцність і надійність в цілому всієї кроквяної системи.

    Якщо є певна підготовка і рівень навичок, то розробити проект будинку з полувальмовой дахом нескладно і самостійно.

    Але краще, щоб цим займався професіонал.

    Тоді можна гарантувати, що конструкція даху буде відповідати кресленню і вийде міцною і надійною.



    Види кроквяних систем

    Вальмовий дах, як і будь-яка інша, складається з кроквяної системи і каркаса.

    Зверху укладається «покрівельний пиріг».

    Дуже важливо, щоб розподіл навантаження проводилося рівномірно на всю конструкцію, стіни споруди і його фундамент.

    При зведенні вальмового даху можуть бути використані різні типи кроквяних систем.

    Використання конкретної системи залежить від того, чи існують в конструкції будинку опори або внутрішні несучі стіни.

    Системи крокв існують наслонние і висячі.

    Висяча конструкція має 2 опори, без проміжної підтримки.

    Спирається конструкція на несучі стіни будівлі.

    При використанні висячі конструкції на стіни будівлі передається велика распирающее зусилля.

    Щоб знизити його, використовують затягування з металу або дерева, які з’єднують кроквяні ноги.

    Система, що має наслонние крокви, використовується там, де є всередині будинку проміжні стіни.

    Торцями крокви спираються на мауерлат, який покладений і закріплений по периметру несучих стін.

    Опорою для середньої частини крокви служить конструкція, яку встановлюють на середню несучу стіну.

    Така конструкція важить менше, ніж при використанні висячих крокв і пиломатеріалів на її спорудження потрібно менше.

    Таку конструкцію відрізняє від інших висока міцність і жорсткість.

    Монтаж кроквяної системи

    Процес монтажу починається з укладання на несучі стіни будівлі мауерлата.

    Поверх стін заливається бетонний пояс з металевими шпильками, встановленими вертикально.

    Крок між шпильками становить 120 див.

    Щоб надалі не виникло складнощів між стикуванням мауерлата і крокви, шпильки слід розташовувати між кроквами.

    Потім на бетонний пояс кладуть кілька шарів руберойду і встановлюють мауерлат, в якому попередньо влаштовують отвори під шпильки.

    Для мауерлата, як правило, використовують брус, що має переріз 150 х 150 мм

    Конструктивно пристрій полувальмовой даху являє собою пристрій коника, до якого приєднуються діагональні або накосние крокви.
    Напіввальмові дах: фото, двосхилий, чотирисхилий, схема

    Схема кроквяної системи даху полувальмовой

    Для приєднання виготовляють особливі вирубки і потім з’єднують елементи за допомогою скоб з мауерлатів або коником.

    Продовженням коника є діагональні крокви.

    Ці елементи сходяться з кутами будівлі і велика частина навантаження від покрівлі лежить саме на них.

    Оскільки на діагональні крокви спираються кроквяні полуноги (нарожники), то виготовляють крокви з спарених дощок.

    В результаті збільшується несуча здатність.

    Потім, після того, як встановлені нарожники, виробляють монтаж рядових крокв, які спираються на мауерлат і коник.

    Крок крокв залежить від того, який планується використовувати матеріал для утеплення.

    Якщо потрібно перекрити проліт великої довжини, то використовуються додаткові підкоси і упори.

    Монтаж покрівельного матеріалу

    Після того, як кроквяна система встановлена, можна укладати «покрівельний пиріг».

    Роботи виконуються в такій послідовності:

  • Між кроквами укладається теплоізоляція. Використовують для цього пінополістирол, мінеральну вату або інші відповідні матеріали.
  • Поверх теплоізоляції укладається гідроізоляція.
  • Для закріплення гідроізоляції використовується контробрешетка, яку монтують поверх мембрани.
  • Потім монтується решетування в шаховому порядку. Якщо покрівля планується м’яка, то обрешітку виготовляють суцільний, без зазорів.
  • Поверх обрешетування укладається покрівельний матеріал, який закріплюється до решетування;
  • Для того щоб захистити утеплювач від вогкості, з внутрішньої сторони його закривають пароізоляцією;
  • Поверх пароізоляції монтують декоративну обшивку;
  • Виконують установку ковзанів, обшивають карнизну коробку.
  • Звичайно, така система складна, але вона і надійна при цьому.

    Не слід забувати, що покрівля має провітрюватися, і заздалегідь подбати про це.
