Багато упереджено думають, що з’єднання металопластикової труби, а також труб PERT і РЕХ, з фітингами ненадійно, дає протечку. Розберемося звідки взялася така “слава” і чому вона не відповідає дійсності.
Як правильно з’єднувати металопластикові, та інші подібні їм труби, і робити з них трубопроводи опалення та водопостачання?
Кілька видів з’єднань металопластикових труб
Застосовуються кілька типів фітингів (хрестовини, куточки, муфти…) для з’єднання металопластикових труб.
- 1. Компресійний фітинг. Він же “нарізний”, “обжимний”, “цанговий”.
Труба обжимається навколо штуцера фітинга разрезный кільцем, яка стискає гайка при закручуванні. Це з’єднання легко зібрати своїми руками. Але воно тече, – чому тече і як зробити щоб не текло, розглянемо далі.
- 2. Прес-фітинг.
Труба навколо штуцера обжимається гільзою з допомогою ручного інструменту – прес-кліщів. Надежнейшее з’єднання. Цей вид з’єднання не застосовується при монтажі своїми руками» з-за великої ціни на інструмент. - 3. Пуш-фітінг.
Труба вставляється в фітінг… і все. Але тут не все так просто, як рекламується у відеороликах.
Далі докладніше про кожному виді з’єднання металопластикових труб і чому вони течуть. Спочатку розрекламоване Пуш-з’єднання…

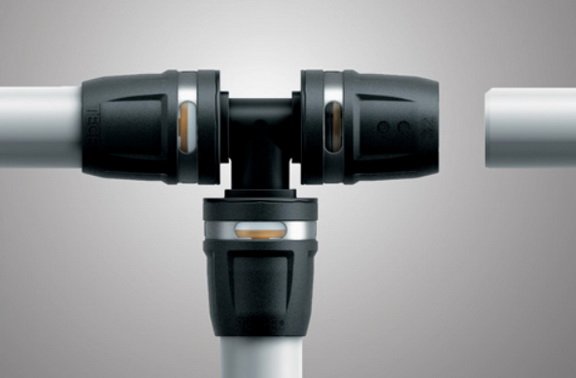

З’єднання пуш-фітингом
Новомодне пуш-з’єднання, якщо вірити рекламі, просто треба легким рухом руки вставити трубу в фітінг і з’єднання готове.

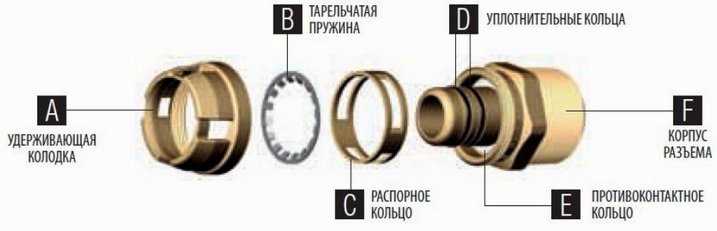

Тут труба надівається на штуцер з ущільнювачем, при цьому обжимається кільцем з вусиками (тарельчатой шайбою). Відбувається явний клацання. Вусики кільця розташовуються проти напрямку роз’єднання і не дають трубі зрушити назад.
Пуш-фітінг з’явився відносно недавно, і на думку деяких фахівців, з’явився “заради вышибания грошей за допомогою реклами, так ка корисності в ньому немає».
Дійсно, виробники не дають добро замоноличивать це з’єднання у бетон. На вигляд отримується з’єднання “кволе”, труба провертається в фітингу, при великому зусиллі може бути расстыкована назад.
У сукупності з тим, що ціна на такий фітинг в 2 рази більше ніж на звичний компресійний або обжимний, набрати популярності без реклами цьому з’єднанню важко.
Але головне в будь-якому з’єднай те, що в рекламі пуш-фітинга не показують.
Основна трудомісткість з’єднання з будь-яким типом фітинга полягає у підготовці металопластикової труби, – визначення її довжини, розмітці, обрізанні за розміром, оформлення обрізаного краю, вирівнювання кінцевої частини, зняття фаски, калібрування. А зовсім не в самому процесі стикування. Якщо це все знати, то пуш-фітінг ще більш представляється як річ необхідна в господарстві в саму останню чергу.
Як повинна готується до з’єднання труба
Для з’єднання з фітингом будь-якого типу металопластикова труба повинна бути підготовлена.
Для цього потрібно володіти кількома спеціальних інструментів, ножицями для різання труби і калібратором з функцією зняття внутрішньої фаски.]
Труба поставляється в бухтах. Після відрізання металевої ножівкою, виходить шматок кривий труби, в тому числі і заломлений на кінці, з зім’ятим закінченням напівовальної форми, з задирками по обрізу та з гострими кромками. Така труба зашкодить ущільнення на будь-якому фітингу при спробі її надіти на штуцер.

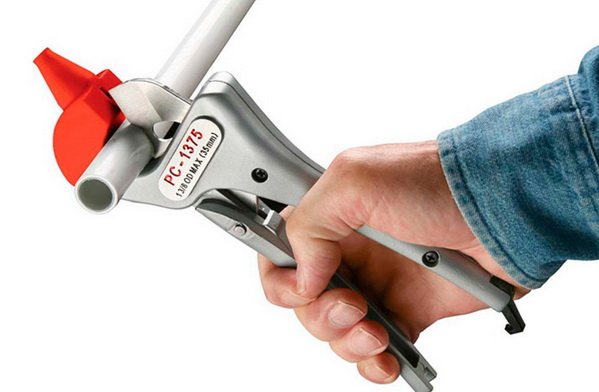

Необхідно відрізати ножицями. Якщо цей дорогий інструмент відсутній, то після ножівки, потрібно ретельно вирівняти торець напилком і прибрати задирки.
Необхідно вирівняти вручну кінцевий ділянку труби довжиною не менше ніж 5 діаметрів.

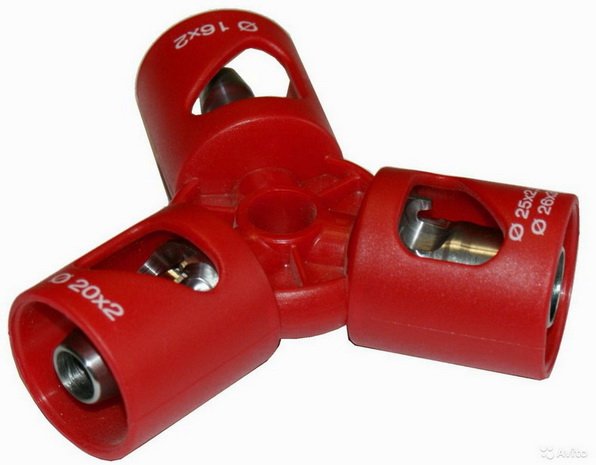

Вихідний отвір необхідно з зусиллям відкалібрувати (зробити точно круглим) і одночасно зняти внутрішню фаску під кутом 45 градусів.
Тільки після цього можна приступати до стикування.
Зменшення трудомісткості стикування з пуш-фітингом, не має пріоритетної цінності порівняно з його недоліками….

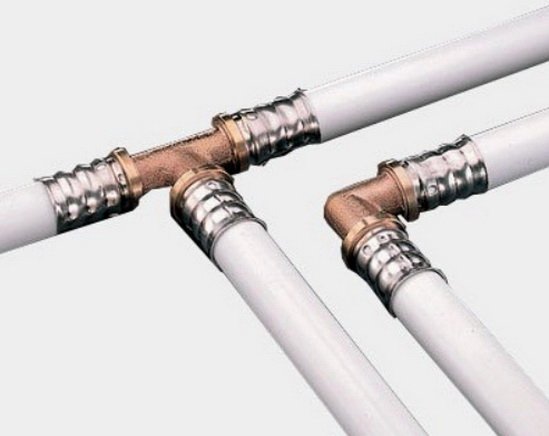

З’єднання прес-фітингом
Саме надійне, нерозбірне з’єднання металопластикових труб – з допомогою прес-фітинга.

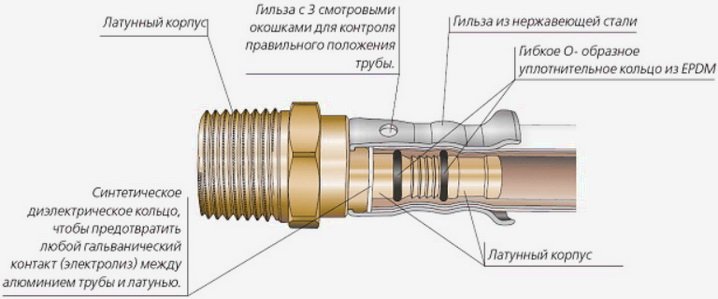

Тут труба насувається на латунний штуцер фітингу з парою ущільнювачів знаходяться в глибоких канавках.

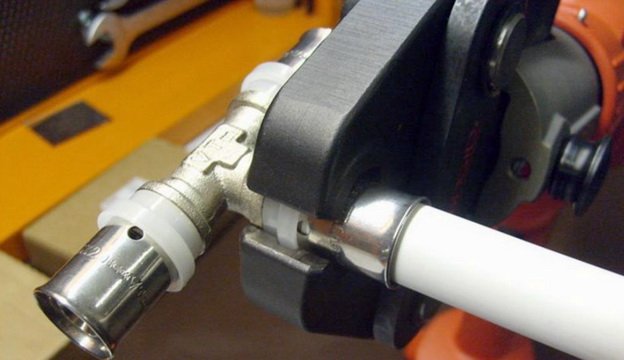

Труба навколо штуцера обжимається спеціальною металевою гільзою, що мнеться і обжимається тільки спеціальним інструментом – прес-кліщами. Труба повинна бути насунута до упору і видно у вікні гільзи.
Це з’єднання за заявами виробників володіє надійністю близькою до 99,99%. З’єднання рекомендовано виробниками прес-фітингів до застосування всередині конструкцій, в тому числі в стінах і в стяжці (але в петлях теплої підлоги будь стики неприпустимі).
Які труби можна застосовувати для теплої підлоги
Виникнення течі, крім випадків застосування явно контрафактних деталей, не зафіксовано.
З’єднання пластикового трубопроводу за допомогою прес-фітингів відносять до професійних. Воно практично не реально “своїми руками” з-за високої ціни на спеціальний інструмент – прес-кліщі (ручний (гідравлічний, електричний) прес для опресування гільз на пластикових трубопроводах).
Для того, щоб зібрати опалення в своєму будинку своїми руками в рази вигідніше використовувати компресійні фітинги, або на крайній випадок, пуш-фітинги, але не купувати прес-кліщі з насадками “за шалені гроші”.
Хіба що вдасться взяти такий інструмент в оренду за помірною ціною….

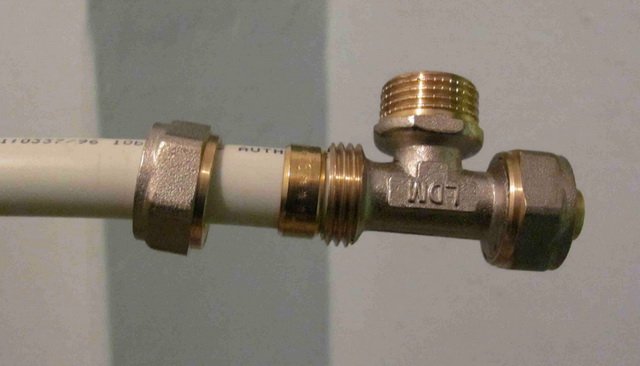

З’єднання металопластикової труби з компресійним фітингом

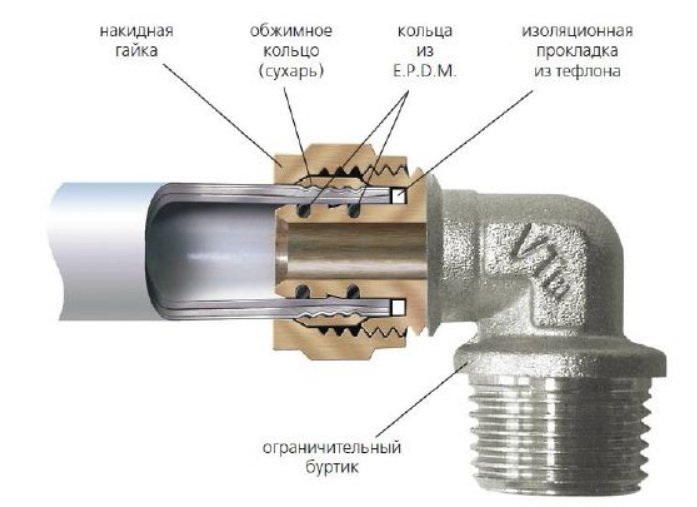

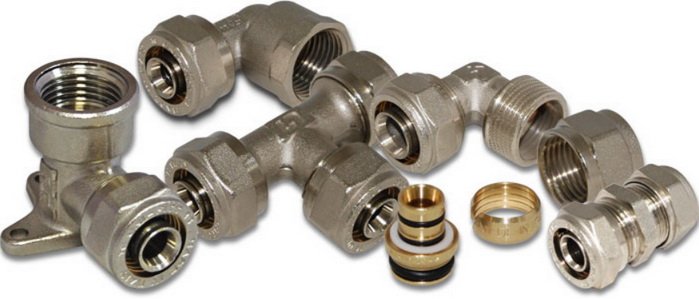

Найбільш старий і найбільш “проблемне” з’єднання – компресійне (або різьбове…). Латунні фітинги звичайно. На латунному штуцері встановлено завзяте кільце з фторопласту і пара гумових ущільнювачів. Але тут ущільнювачі сидять у своїх канавках не так глибоко, тому їх легше зірвати з місця.
Труба повинна вдягатися на ці ущільнення і просуватися до упору в фторопласт. Потім, попередньо надіте на трубу разрезное кільце під впливом гайки, здавлює трубу в місці знаходження гумових ущільнювачів.
Щоб зібрати це з’єднання металопластикової труби своїми руками, знадобиться пара ключів.
Одним ключем монтажник закручує гайку стискає кільце.
Другим розвідним ключем утримується сам фітінг. Збірка дуже проста, потріскування у місці з’єднання – нормально.
З’єднання розбірне, – його можна підтягнути (збільшити момент затяжки), його можна розібрати, витягти неушкоджений фітінг і використовувати його в іншому місці, замінивши копійчані ущільнювачі.
З’єднання не можна замуровувати в стіну, відповідно до рекомендацій виробників.
Гідність з’єднання – гранична доступність за ціною фітинга і по складності монтажу. Потрібні лише два ключа і трохи старанності.
Але це з’єднання тече. Чому?
З холодною водою, як правило течі немає, але на ГВП або опаленні з-під гайки іноді починається крапель. Якщо підтягти гайку, то на якийсь час текти зникає, потім з’являється знову.
Текти з металопластикового трубопроводу на з’єднанні – чому, що робити?
Додатково – чим поганий поліпропіленовий трубопровід, труднощі монтажу
Чому тече металопластиковий трубопровід
Компресійне з’єднання найстаріше, його збирали десятками тисяч багато майстрів. Часто складання відбувалося так, – овальна труба з зусиллям насаджувалася на штуцер, мнучи і здираючи гострою кромкою і задирками ущільнення, зрушуючи їх до упорної шайби. Потім проводилася затягування гайки “на совість”.
Зшитий поліетилен (РЕХ) деформувався, і надійно обжимал латунну трубу. Та так, що без зміни температури, це місце залишалося без протікання весь термін служби. Але там, де мали місце значні температурні розширення, еластичності тонкостінної металопластикової труби не вистачало.
При охолодженні з’єднання виходив зазор, і починалося протікання рідини. Після підтяжки гайки обтиск посилювався, розчавлюючи матеріал, але з-за циклів нагрівання-охолодження все повторювалося знову. До тих пір, поки при черговому старанному підтягуванні гайки не зривалася різьблення.
Що зробити, щоб місце з’єднання з фітингом не текло
Щоб компресійне з’єднання металопластикової труби з фітингом не текло потрібно зробити наступне.
- Різати трубу ножицями. Якщо такий інструмент доріг, то до сопілці ретельно застосовувати круглий напилок вирівнюючи зріз і прибираючи всі задирки.
- Вирівняти кінцевий ділянку труби (від 5 діаметрів) вручну.
- Відкалібрувати ручним калібратором ретельним чином, добитися рівного круглого отвору. Одночасно зняти якісним калібратором внутрішню фаску під 45 градусів.
- Змастити фітінг, ущільнення, рідким милом.
- Надіти трубу на штуцер, на ущільнення без перекосу до упору в шайбу.
- Затягнути гайку з кільцем, не докладаючи надмірних зусиль.
Як бачимо, домогтися монтажу своїми руками металопластикової труби без течі вельми і вельми не складно – потрібно лише дотримуватися простих правил з’єднання.
І так….. – з’єднання на фірмовий компресійний фітинг, зроблене правильно, з обтисненням труби на ущільненнях перебувають у канавках, не тече взагалі, в тому числі і на ГВП і на опаленні.
