Більшість теплих підлог створюється з використанням змішувального вузла. Його призначення – готувати теплоносій для теплої підлоги з заданою температурою, зазвичай +30 – +50 градусів. Для радіаторів необхідна температура +60 – +80 градусів. Щоб підключити тепла підлога до типової радіаторної системи або до “звичайного котла” необхідний змішувальний вузол.
Коли в смесительном вузлі немає необхідності?
Потреба в смесительном сайті відпадає, якщо теплоносій низької температури готується самим котлом, або сонячним колектором. Причому джерело тепла повинен оперативно змінювати температуру рідини. Також вузол не потрібен, якщо вдається застосувати схему регулювання температури теплої підлоги регуляторами потоку. Але про це детальніше далі…
Як працює змішувальний вузол для теплої підлоги

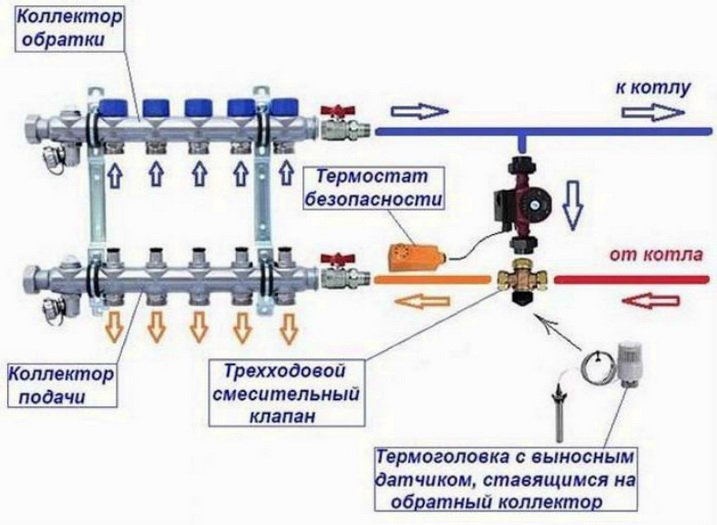

Основа вузла – триходовий клапан, включений за наступною схемою. З однієї сторони до нього подається гаряча подача +80 град, з іншого боку прохолодна обратка з теплих підлог +30 град. Клапан відкривається так, щоб рідини не змішувались у певній пропорції, з виходом температури +45 град (наприклад).

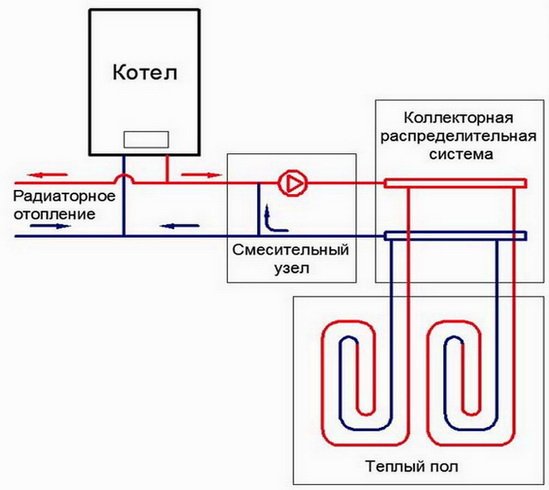

Типова схема роботи змішувального вузла.
Керує роботою клапана термоголовка, вона рухає шток цього пристрою. Її датчик зазвичай встановлюють на обратці колектора теплої підлоги.

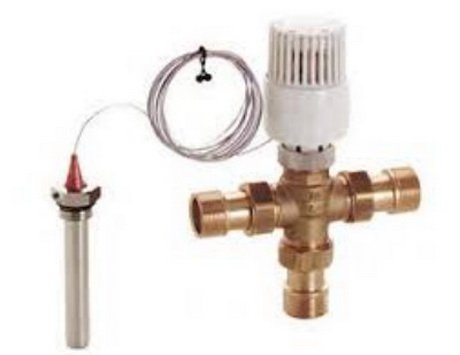

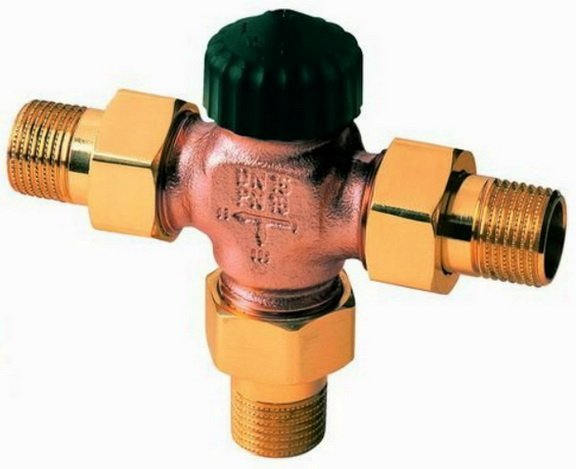

Триходовий клапан:

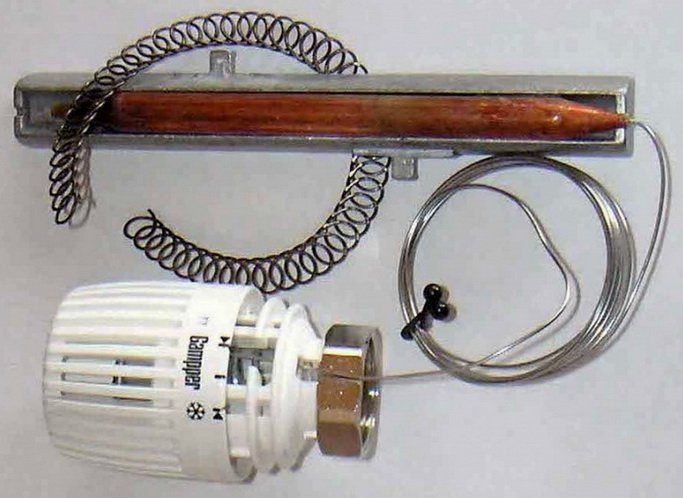

Термоголовка з виносним датчиком:
Схеми змішувальних вузлів від виробників можуть бути більш складними і «неочевидними» на перший погляд, наприклад:
Циркуляційний насос та інше устаткування
Насос в котлі або в радіаторної системи не зможе забезпечити роботу змішувального вузла теплої підлоги.
Щоб сайт працював, повинен установлюватися додатковий насос за схемою “за клапаном”, що переганяє теплоносій по контуру колектора.
Змішувальний вузол зазвичай забезпечується наступним обладнанням:

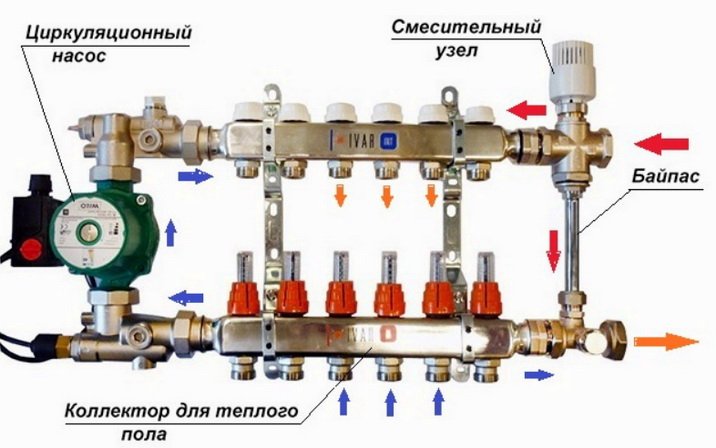

- байпасом (тонкою сполучною трубкою) між подачею і обратку. Байпас потрібен на той випадок, якщо всі контури теплої підлоги виявляться перекритими на колекторі, щоб не перевантажити насос.
- аварійним температурним клапаном. Якщо регулююча термоголовка вийде з ладу і відкриє подачу, то для захисту стяжки і підлогового покриття від температури 80 град, за змішувальним вузлом по схемі ставлять аварійний клапан. Або ж термореле на подачі, перериває роботу насоса при критичному підвищенні температури.
Можливе додаткове обладнання:
- повітровідвідник видаляє повітря перед колектором теплої підлоги, який може йти з радіаторної системи;
- очисний фільтр ніколи не буває зайвим;
- манометр, вказує на тиск після насоса;
- термометр для візуального контролю роботи змішувального вузла (термометри можуть бути встановлені на подачі і на обратку самого колектора) Який повинен бути колектор для теплої підлоги
Варіанти конструкції
Виробники пропонують готові змішувальні вузли, причому часто вже в зборі з колектором, і навіть з шафою. Такий комплект потягне на округлі суму грошей, але зате обладнання буде (повинен) добре працювати спільно, відпадає потреба у підборі, налагодження, монтажу.
Насос може бути встановлений як на подачі, так і на обратку теплої підлоги, або ж на байпасі подаючому обратку на клапан, – ролі не грає.
Триходовий клапан може бути встановлений як на подачі, так і на обратку. Але вибір його місцезнаходження залежить від його конструкції – змішує або розділяє? – точніше, триходовий клапан підбирається у відповідності з проектом.
При виборі клапана дивіться на стрілки на корпусі, вказують рух рідини, співставляйте з прийнятими рішеннями.
Змішувальні вузли в зборі від виробників можуть також забезпечуватися розширювальним баком, що дуже корисно, якщо такий бак не передбачений в котлі, а радіаторна система відсутня. Детальніше про розширювальному баку для опалення

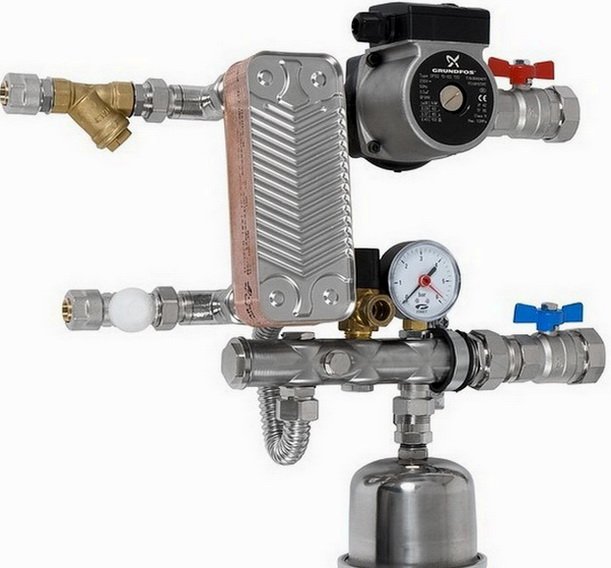

Можливий варіант конструкції з теплообмінником, тоді теплоносій в теплому підлозі свій, а в системі, яка віддає тепло, – свій (тоді потрібен і розширювальний бак!). Подібна система дозволяє забирати енергію у централізованих систем опалення. І в деяких випадках робити теплі підлоги у квартирах без безпосереднього забору комунального теплоносія.
В основному виробники пропонують комплект для теплих підлог – змішувальний вузол згрупований з колектором.
Можна зробити змішувальний вузол своїми руками
Можна заощадити кошти, якщо змішувальний вузол зробити своїми руками. При цьому, як правило, використовуються більш дешеві аналоги обладнання, зазвичай виробництва Росії чи з Азії.
Важливо підібрати устаткування по продуктивності. В основному в приватних будинках використовуються два типорозміру триходового клапана.
На фото клапан з пропускною здатністю до 2 м куб. на годину, а це, як правило, площа теплої підлоги до 80 м квадратних.
У більшості випадків знадобитися варіант з продуктивністю 4 м куб на годину, і відповідно для обігрівається площі підлоги в 100 – 200 м квадратних.
Також і при виборі готового змішувального вузла звертають увагу на його продуктивність.
Схема підключення

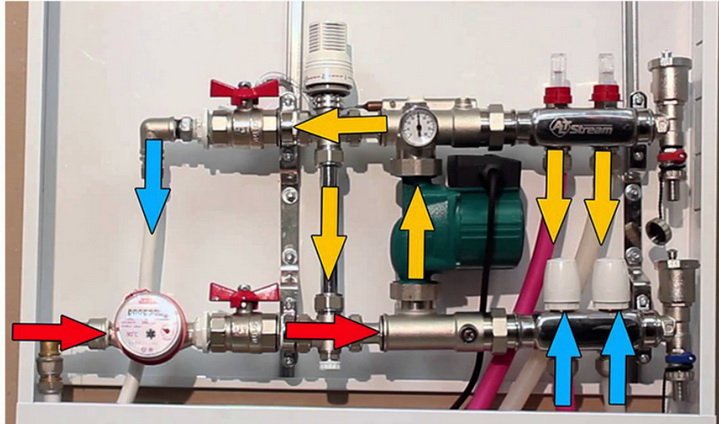

Як правило змішувальний вузол безпосередньо пристыковывается до колектора теплої підлоги і розташовується в спеціальній шафі.
Але між змішувальним вузлом і колектором можна встановити труби розумної довжини, тобто розташувати змішувальний вузол в одній кімнаті, наприклад, у котла, а колектор в інший, якщо це вигідніше по вільному простору.

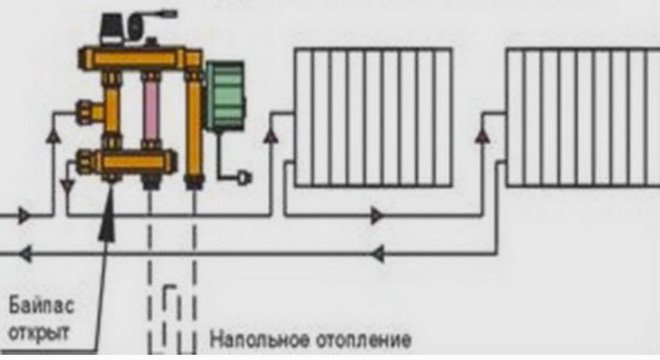

В радіаторну систему змішувальний вузол підключається точно так само, як і один радіатор або група радіаторів.
Але підключення бажано робити ближче до котла, щоб виключити вплив (включення/вимикання, гідравлічний опір, охолодження) в радіаторних мережі.
Змішувальний вузол теплої підлоги може бути підключений і застарілу однотрубну систему, – так само, як і радіатор, за схемою “на одну трубу”. Але можна включити і послідовно, забезпечивши байпас для перетікання рідини до таких радіаторів повз сайту.
У самотечную систему опалення, як правило, теплі підлоги підключатися не можуть, так як не забезпечується додатковий витрата теплоносія в 2 – 5 м куб на годину і підвищений тиск. Для підключення змішувального вузла, цю систему потрібно перетворити в закриту, примусову.
Чим можна замінити звичайну схему змішування
Якщо котел сам нагріває теплоносій до 30 – 50 градусів, то змішувальний вузол не потрібен зовсім. Сучасні суперекономічні конденсаційні котли, які навіть примусово змушують встановлювати в Європі, якраз і розраховані на приблизно таку температуру.
Конденсаційні котли – в чому перевага
Опалення з застосуванням конденсаційного котла і з упором на обігрів теплими підлогами, при використанні низькотемпературної радіаторної мережі, є найбільш економічним і прогресивним.
Може тепла підлога працювати без радіаторів
В коротких контурах (45м і менше) можлива регулювання температури теплої підлоги RTL кранами, без змішувального вузла зовсім.
Як регулюється температура теплої підлоги RTL-головками
Також “у народі кажуть, що замінити дорогі RTL-головки можна дешевеньким термореле, поставити його на колектор обратки і змусити відключати насос, як тільки температура перевищить задані 35 град. Але схоже, що при цьому виникає великий ризик зруйнувати стяжку і підлогове покриття високою температурою у випадку некоректної роботи і “тривалої пуску”. Тим не менш, таке рішення, – “найдешевша, сама бюджетна гідравліка для теплих підлог.”
