Монтаж системи теплої підлоги своїми руками

Зміст:

Види теплої підлоги, переваги системи
Підготовка до укладання теплої підлоги своїми руками, проектування
Монтуємо систему теплої підлоги для будинку і квартири своїми руками
Безпека підключення теплої підлоги

Так виглядає система теплої підлоги під ламінатом

Що робити, якщо централізована система опалення в квартирі недостатньо ефективна або потрібно створити альтернативу використання котла і каміна у власному домі? Створити теплу підлогу своїми руками цілком реально, якщо вивчити допомоги, поцікавитися матеріалами і слідувати інструкціям виробників обладнання.

Зміст

Види теплої підлоги, переваги системи

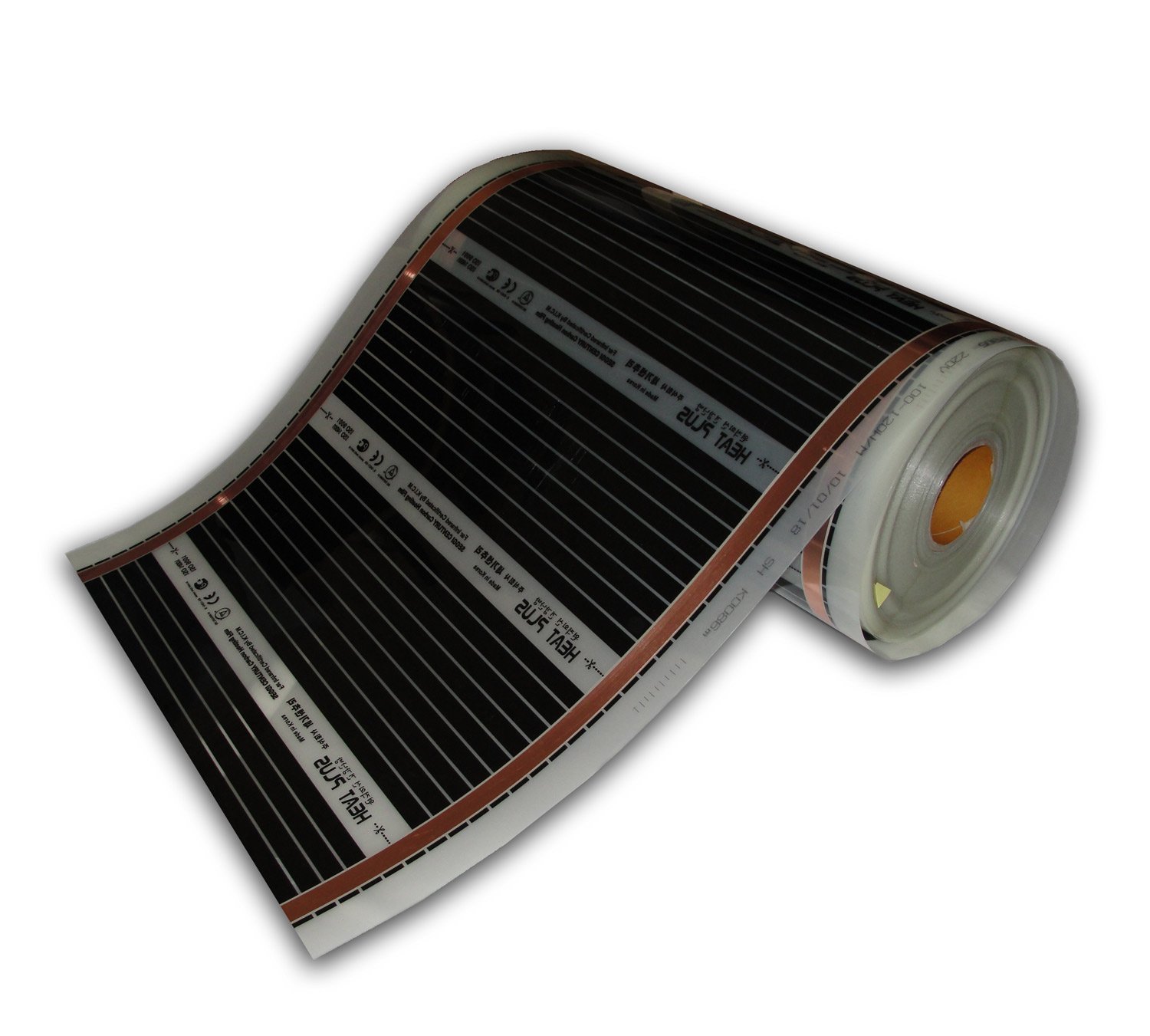

Рулон стрічкового покриття

Ідея теплої підлоги довгий час лежала на поверхні, не вистачало технологій для її повноцінної і безпечної реалізації. Зараз існує вибір між двома видами опалення від підлоги:

Водяний тепла підлога, заснований на віддачі тепла протікає по тонких трубках водою.

Електрична тепла підлога, побудований на нагріванні провідників:

укладених під покриттям підлоги у вигляді проводів;
розташованих у спеціально виготовлених аркушах, які стеляться в приміщенні і підключаються до електричної мережі.

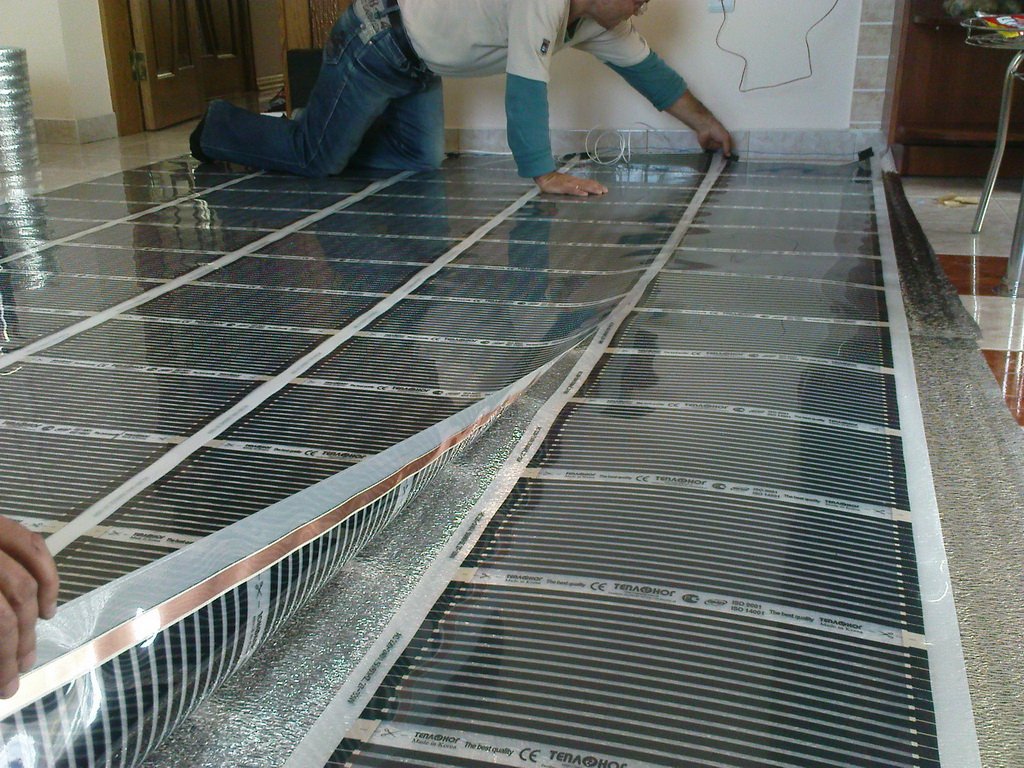

Укладання стрічкового теплої підлоги

Вибір на користь електричного теплого статі робиться у випадках, коли потрібно створити ефективне доповнення до чинного опалення, не здійснюючи капітальних робіт у будинку або квартирі. Водяне опалення, вмонтоване в підлогу і формує основу водяної теплої підлоги, не може бути зроблено своїми руками повністю — потрібно дуже точний розрахунок і технічно бездоганний монтаж дорогого обладнання. Вода не потече в трубки, де вона зустрічає хоча б мінімальний опір, а попрямує туди, де є вільний прохід. Тому прокладка водяної теплої підлоги з гідровузлами, колекторами та компенсуючими насосами — складне заняття для професійних проектувальників і монтажників.

Електрична тепла підлога дає ряд безсумнівних вигод і переваг:

ефективний нагрів і швидке досягнення необхідної температури;
швидкий розігрів плитки бетонної підлоги, в тому числі — на балконах, лоджіях, у ванних кімнатах;
простота монтажу — тепла підлога своїми руками виконується навіть без спеціальних навичок;
зручність управління — пульт управління розміщується на стіні в будь-якому зручному місці;
можливість роздільного включення приміщень та секцій у великому приміщенні;
використання мережевого електроживлення;
високі показники економічності;
довговічність — тепла підлога працює десятиліттями без необхідності заміни;
різке скорочення витрат на автономне опалення і поліпшення мікроклімату в квартирі незалежно від центральної системи.

до змісту ?

Підготовка до укладання теплої підлоги своїми руками, проектування

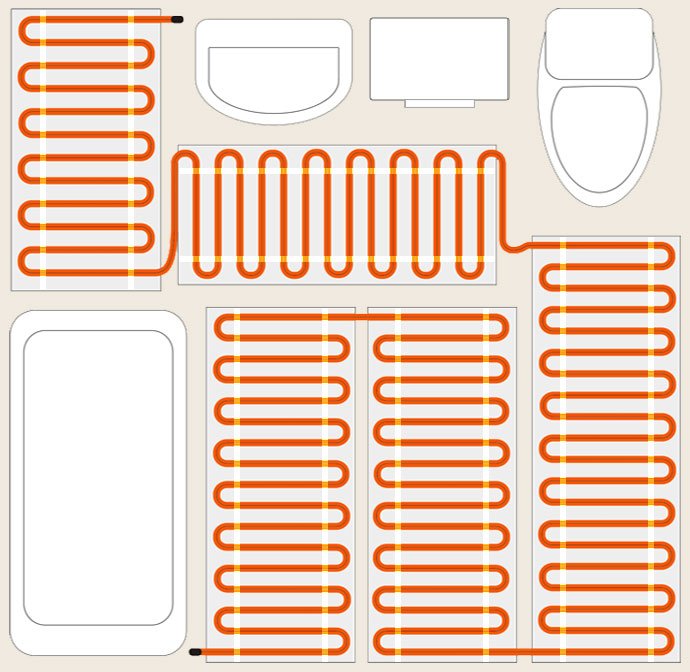

Правильне розташування провідників

Електричні теплі підлоги можна укласти декількома різними способами:

безпосередньо в стяжку, на яку укладається після покриття;
поверх готової стяжки з подальшим укладанням плитки;
поверх покриття підлоги у вигляді готового стрічкового матеріалу з вмонтованими провідниками;
з нижнім шаром утеплювача і гідроізоляції або без нього — залежно від того, наскільки тепле приміщення знаходиться поверхом нижче.

Для правильного укладання теплої підлоги своїми руками необхідно правильно підібрати систему опалення та придбати її з найбільш підходящим параметрами. Ні в якому разі не можна використовувати самодіяльні імітації сучасних теплих підлог! — це загрожує пожежею і масою інших неприємностей!

Дотримання інструкцій виробника системи теплої підлоги — обов’язкова умова, як і правильний розрахунок, що передує його монтаж. Без проекту така система не вкладається і згодом виявляється непрацездатною.

Для укладання безпосередньо під лінолеум і ламінат підходять плівкові системи теплої підлоги — між стяжкою і нагревающимся покриттям розміщується спінений поліетилен з покриттям з фольги. Плівкові системи не використовуються під плиткою або в стяжці. Термоелементи можуть бути захищені гідроізоляцією, якщо тепла підлога своїми руками робиться у ванній кімнаті або лазні.

Для самостійного монтажу теплої підлоги потрібно:

комплект теплої підлоги заводського виготовлення, що складається з нагрівальних елементів і армуючої сітки (можливо, без неї)
провід для з’єднання елементів
комплект кріплень для нагрівальних елементів
датчик температури і пристрій управління — регулятор
захисний комплект ПЗВ
заземлюючий кабель з міді.

до змісту ?

Монтуємо систему теплої підлоги для будинку і квартири своїми руками

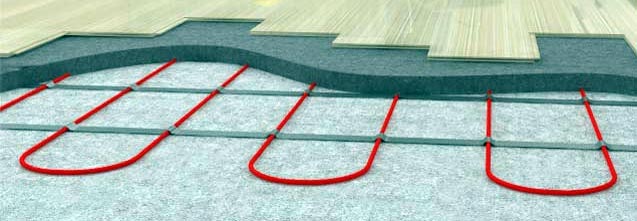

Вид теплої підлоги під ламінатом в розрізі

Перша частина створення системи теплої підлоги своїми руками полягає в розробці плану укладання, який включає розташування елементів і місце розташування регулятора. При розробці схеми необхідно врахувати, що нагрівальні елементи не повинні опинятися в тих місцях, де тепловіддача обмежена, є приплив зовнішнього тепла або на них можуть виявитися масивні предмети меблів. Термоелементи, які не можуть віддати тепло в простір, швидко приходять в непридатність.

З плану прокладки теплої підлоги необхідно виключити всі області, де стоїть меблі без ніжок, знаходяться стаціонарні обігрівачі, виникають сильні навантаження на підлогу. У системі електричного опалення не передбачається зниження температури окремого елемента, що істотно відрізняє її від водяній — там теплоносій в місцях малого відбору тепла просто затримується, температура його знижується.

План розташування елементів буде виглядати як фігура неправильної форми, що знаходиться всередині позначає кімнату прямокутника. При цьому вам належить врахувати ймовірні в майбутньому перестановки меблів, що становить певну незручність. Для приміщень складної форми можна передбачити окремі схеми підключення, що враховують функціональні зони, навіть якщо вони не розділені стінами і перегородками. Загальна схема вийде складніше, але ефект економії і більшої функціональності системи теплої підлоги дасть про себе знати. Між різними контурами при прокладці необхідно створити буферну зону з допомогою демпфуючої стрічки.

Перенесення паперової схеми на підлогу у вигляді розмітки — найбільш ефективний спосіб уникнути помилок при прокладці провідників і розміщенні термоелементів теплої підлоги. Для правильного розрахунку їх кількості потрібно скористатися таблицями виробників.

При укладанні кабельної системи враховується крок дроти — відстань між витками — і кількість таких витків. Для укладання плівкового покриття розраховується загальна кількість стандартних елементів, які покриють обрану площа.

На місці установки регулятора проробляється отвір в стіні і штроб до підлоги — по ньому буде прокладений керуючий провідник. Тепла підлога підключається тільки як окремий споживач дротом від лічильника, з’єднання від розетки потенційно небезпечно! Після розрахунку потужності слід переконатися в тому, що наявного підключення достатньо для роботи системи! На вводі система повинна бути захищена окремим набором автоматичних запобіжників.

При необхідності під теплу підлогу своїми руками укладається нова стяжка, для чого стару повністю демонтують, поверхню зачищають і на неї викладають гідроізоляційний шар, який повинен підніматися по стіні приблизно на 10 сантиметрів. Для підтримання температурного балансу і запобігання розширення підлоги при розігріві по периметру приміщення необхідно прокласти демпферну стрічку. Під систему теплої підлоги укладається утеплювач — при наявності внизу холодних приміщень необхідно застосувати пінополістирол товщиною шару до 10 сантиметрів. Якщо знизу тепло — досить шару спіненого утеплювача з фольгою.

до змісту ?

Безпека підключення теплої підлоги

Схема підключення теплої підлоги своїми руками

Армуюча сітка дозволить не тільки акуратно прокласти провідники, але і забезпечити заземлення теплої підлоги — до неї приєднується мідний провід. Самі провідники кріпляться стрічками так чи петлями дроту так, щоб вони не виявилися перетисненими. Для облаштування теплої підлоги в лазні створення заземлення і установка УЗО — обов’язкові складові проекту!

Перед початком монтажу системи необхідно перевірити її опір і звірити отримані дані з зазначеними в паспорті.

Прокладання проводу в місцях з’єднання плит проводиться в гофротрубе, що дозволяє уникнути пошкодження системи при теплових змін розмірів плит. З’єднувальні елементи системи з регулятором розташовуються приблизно в 15 сантиметрів від штроба і далі виявляються в стяжці. Це місце повинне бути позначене, щоб надалі його пошук не став проблемою.

Перевірити роботу термодатчика нескладно — його підключають до проводів і разом з проводом поміщають в гофротрубку. Через невеликий проміжок часу датчик відключить системи, після чого можна починати викладати стяжку або плити ламінату, в залежності від обраного варіанту. Для монтажу теплої підлоги стрічкового типу використовуються більш прості прийоми, але перевірка термодатчика і його правильна установка — неодмінна умова. Він повинен розташовуватися там, де доступ до нього не утруднений стяжкою і нагрівальні елементи нічим не перекриті зверху.

Розмови про високих напругах і якихось небезпечних випромінюваннях від теплої підлоги не варто сприймати всерйоз — досить почитати шкільний підручник фізики, щоб зрозуміти всю їхню неспроможність!
