Складний пристрій кроквяної системи вальмового даху відлякує початківців майстрів від її створення своїми руками. Проте, такий спосіб перекриття чудово підходить для приватних будинків невеликого розміру європейської стилістики. Щоб якісно виконати монтаж вальмового покрівлі своїми руками слід провести підготовчу, проектну детальність: виконати розрахунок, скласти креслення і нанести розмітку. Для цих процесів необхідні базові знання про будову кроквяної каркаса, будівельні норми за вибором кута нахилу покрівельних скатів.

Зміст статті

  • 1 Склад кроквяних ферм
  • 2 Опорні конструкції
  • 3 Обчислення основних параметрів системи
  • 4 «Золоті» правила покрівельників
  • 5 Відео-інструкція

Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

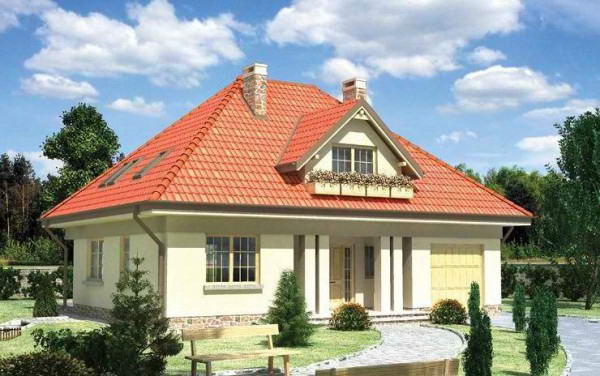

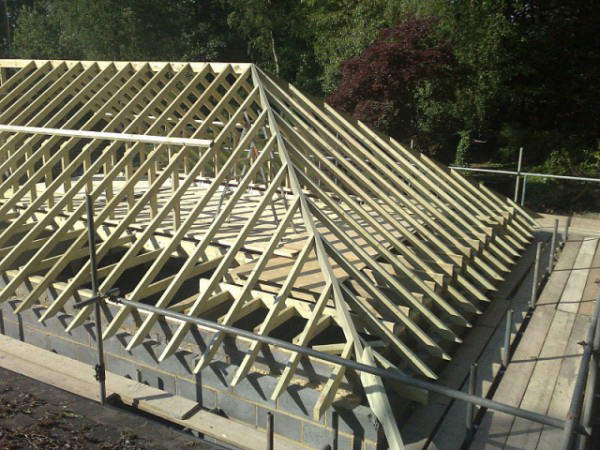

Модель кроквяної системи вальмового даху

Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

Крокви

Зміст

Склад кроквяних ферм

Кроквяна система виконує функції опорного каркаса, на якій лежить основна вага покрівлі. Її основний елемент – кроквяні ноги, вальмовий дах налічує 4 різних різновиди крокв:

Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

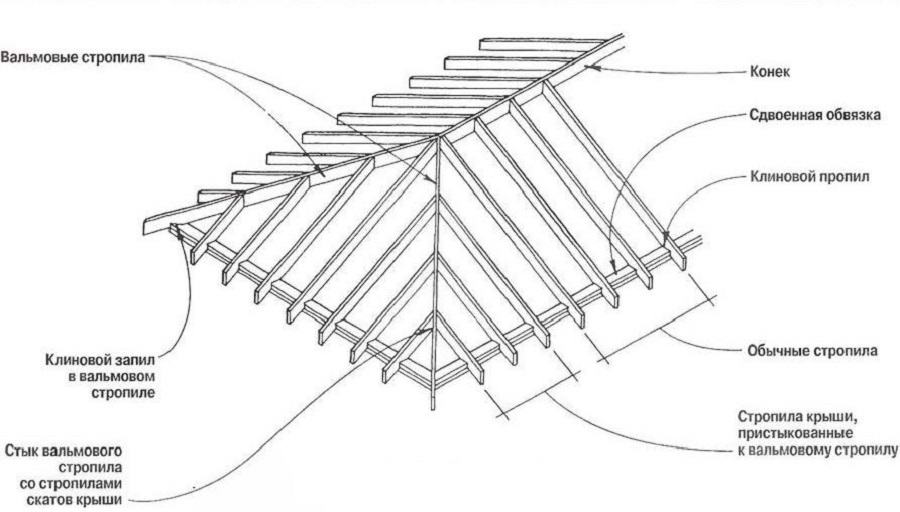

Кроквяна система

  • Діагональні (кутові) крокви. Конструкція кроквяної системи вальмового покрівлі має 4 кутових кроквяних ніг. Вони продовжують коньковый брус, поєднуючи його з кутом торцевої стіни. За рахунок кутових крокв формується вальмовый скат, їх довжина перевищує аналогічний параметр рядових. Так як діагональні ноги несуть на собі вагу покрівельного матеріалу вальм, а також до них здійснюється кріплення нарожников і торцевих рядових крокв, для виготовлення потрібні дошки перетином 100х150 мм або здвоєні звичайні, 50х150 мм Іноді стандартна довжина пиломатеріалів менше необхідної, в такому випадку потрібно виготовлення своїми руками складальних ніг, складених з елементів. Розрахунок довжини діагональних ніг виконують із застосуванням спеціального коефіцієнта, шляхом множення на довжину рядового крокви.

    Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

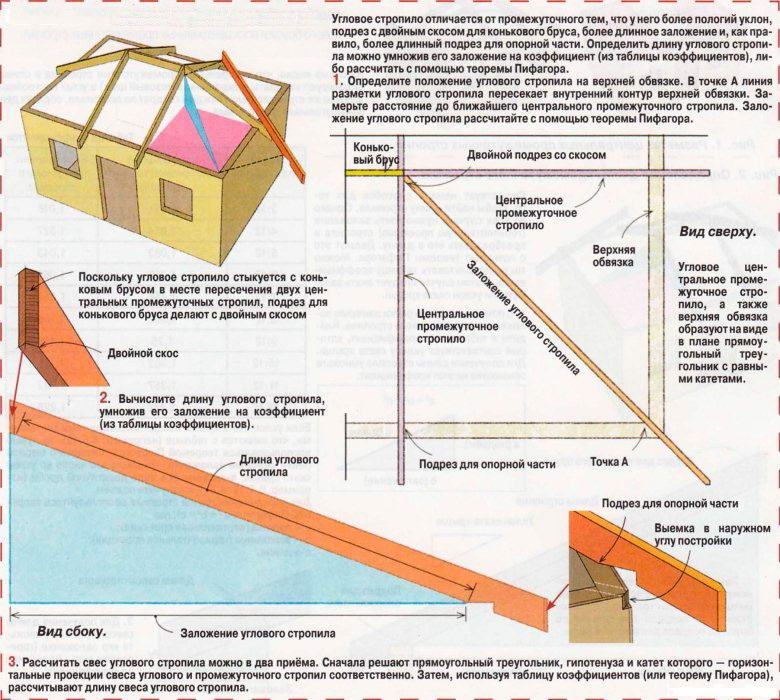

    Правила монтажу крокв діагональних

  • Рядові (проміжні) крокви. Конструкція вальмового покрівлі містить найбільше крокв такого типу. Для виготовлення потрібно соснова дошка з перетином 50х150 мм першого сорту. Монтаж рядових ніг передбачає використання двох способів кріплення – жорсткого і рухомого. Верхнє кріплення, до коника чотирисхилого даху виконується за жорсткого типу, для нього використовують цвяхи або металеві пластини. Нижня, рухливе, пов’язує кінець ноги з мауерлатів за принципом повзунка. Звичайно, можна фіксувати крокви, використовуючи лише жорсткий тип кріплення, однак він не здатний компенсувати усадку дерев’яних споруд.
  • Центральні рядові (проміжні) крокви. Конструкція шести кроквяних ніг не схожа на інші кроквяні елементи. Їх верхня частина підрізають так, щоб утворити одну площину з коньком і кутовими кроквами.
  • Короткі ноги (нарожники). Особливість нарожников в тому, що всі з них мають різну довжину. Монтаж нарожников своїми руками виконується за допомогою цвяхів до діагональним крокв. Чим ближче коротка нога до верху діагонального крокви, тим більше її протяжність. Крок між нарожниками визначає розрахунок та схема вальмового даху, як правило, він менше, ніж відстань між рядовими кроквами.

    • Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

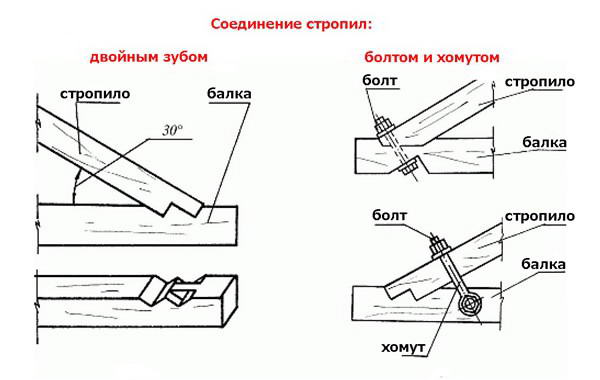

    Способи кріплення крокв

    Запорука надійності кроквяної системи – елементи однакового перетину, виготовлені з одного і того ж матеріалу, виняток становить лише діагональні крокви, переріз яких має бути товщі.

    Опорні конструкції

    Конструкція кроквяних ніг не дозволяє їм самостійно витримувати вагу покрівлі, підмогою в цій справі їм служать додаткові опорні елементи:

    • Мауерлат. Мауэрлатный брус укладають на верхній пояс споруди. У дерев’яного і брусового будинку роль мауерлата грають верхні вінці, укріплені анкерними болтами. В цегляних або газосилікатних будівлях потрібно монтаж мауерлата своїми руками на цементну армовану стяжку. Дуже важливо розрахувати місця кріплення бруса так, щоб вони не збігалися з розташуванням крокв. Міцність мауерлата знижується з кожним отвором, прокладеному в ньому, тому потрібно робити лише ті, що визначив розрахунок.

      Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

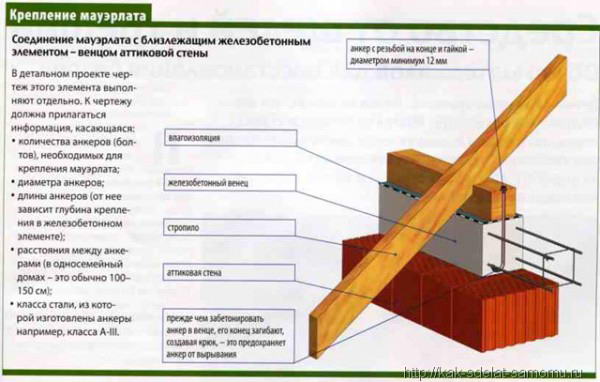

      Правила установки мауерлата

    • Коньковий прогін. Прогін – брус, на якому або поверх якого відбувається монтаж кроквяних пар. Перетин конькового прогону вибирають у відповідності з перерізом крокв, тобто воно повинно збігатися.
    • Затягування. Перемички з дощок, які стягують крокви з кожної пари між собою. Чотирьохскатний дах оснащується верхній або нижній затяжкою. Якщо затягування розміщена високо, вона називається ригель, а якщо низько – балка перекриття. Досвідчені покрівельні майстра слідують одному правилу: чим ближче затягування до конька, тим товщі вона повинна бути.
    • Стійки. Брус, який встановлюють вертикально на балки перекриття для підтримки кроквяної ноги або коника будинку. Чотирьохскатний мансардна покрівля має на увазі монтаж стійок в серединній частині крокв, зміщених від цента приміщення.

      Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

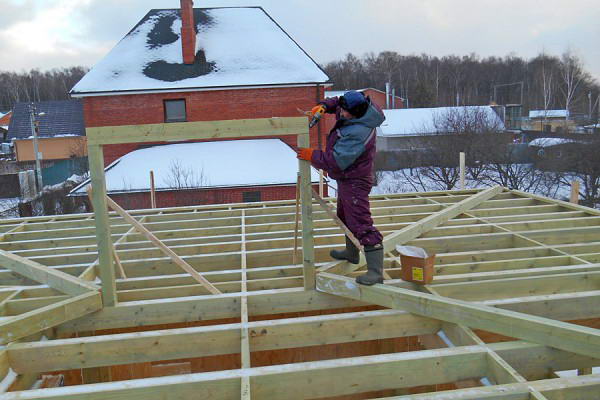

      Установка стояків і конькового бруса

    • Підкроквяні ноги. Діагонально закріплюються бруски, які запобігають провисання крокв під власною вагою.
    • Шпренгельные ферми. Елементи, що забезпечують підтримку діагональних крокв. Ферму споруджують, з’єднуючи дві дошки. Одна з дощок стягує мауерлат двох суміжних сторін, а друга підпирає кроква.

    Розрахунок складових кроквяної системи ґрунтується на вазі покрівлі, розмірах перекривається будівлі та величини перерізу вихідного матеріалу.

    Обчислення основних параметрів системи

    Спеціальні комп’ютерні програми полегшують обчислення параметрів кроквяної системи, однак розрахунок досить простий, оскільки ґрунтується на теремі Піфагора про прямокутних трикутниках. Схема обчислення виглядає так:

  • Насамперед своїми руками вимірюють ширину і довжину перекривається споруди. Необхідно використовувати для вимірювань одну рулетку, кожен завмер проводити по два рази, щоб уникнути помилок. На основі отриманих даних складають схематичне креслення.

    Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

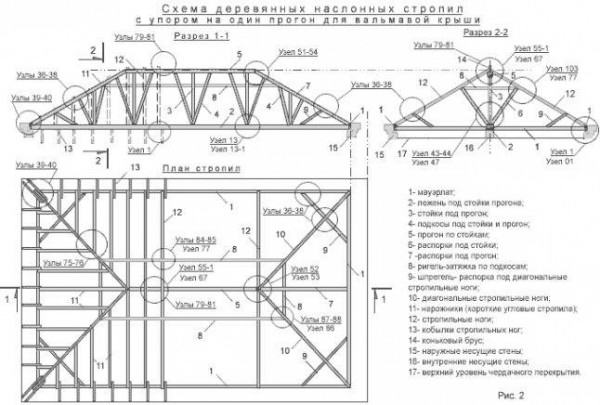

    Креслення вальмового даху з розмірами

  • Наступний етап – вибір кута нахилу чотирисхилого даху з вальмами. Його визначають, виходячи з використовуваного покрівельного матеріалу. Так як м’яка черепиця краще всього підходить для покриття схилів складної форми, припустимо кут від 5-50 градусів. Однак, врахуйте, що чим крутіше схил, тим більше потрібно покрівельного матеріалу, тим важче опорні вузли, тим важче виконувати монтаж своїми руками.
  • Якщо ви визначилися з нахилом, можна обчислити висоту гребеня, помноживши тангенс кута між підставою і площиною скатів на довжину торцевої стіни. Чотирьохскатний мансардна покрівля обраховується в зворотному порядку, виходячи з бажаної висоти стелі.
  • Щоб обчислити відстань між коником і кінцем звису, потрібно обчислити квадрат з твору половини довжини торцевої стіни і висоти гребеня.
  • Площа даху можна розрахувати, склавши площі її скатів, скориставшись формулою для трикутника і трапеції.

    • Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

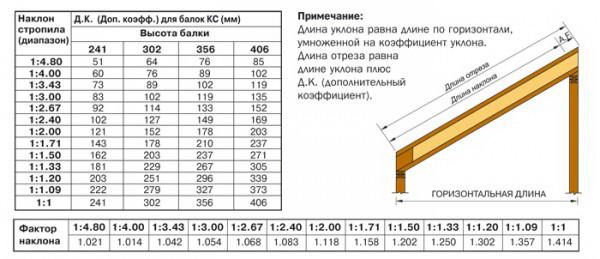

    Коефіцієнт довжини діагональних крокв

    Розрахунок складу кроквяної системи не тільки дасть змогу закупити необхідну кількість будівельного матеріалу, але вірно визначити обсяг фундаменту, однак, врахуйте, покрівельний матеріал потрібно купувати з запасом 15-25% на нахлест і підрізування.

    Результатом обчислень має стати докладний креслення і спрощена схема для нанесення розмітки. Чотирьохскатний дах може будується за готовими проектами, якщо використовувати стандартний кут нахилу.

    «Золоті» правила покрівельників

    Досвідчені майстри-покрівельники кажуть, що кроквяна система даху з торцевими вальмами не складніше двосхилим, якщо дотримуватися «золоті» правила, які сформувалися за довгі роки роботи:

    • Використовувати для виготовлення крокв дошки і брус одного перерізу, тобто крокви і коньковий прогін виконувати з дошки 50х150 мм, мауерлат і лежень з бруса 150х150 мм
    • Виконувати розрахунок до початку робіт зі встановлення покрівлі, грунтуючись на неодноразово перевірених вимірах.
    • Вузли кроквяної системи повинні бути відображені в проектній документації та перевірені розрахунком навантажень.
    • Вибирати перетин крокв потрібно у відповідності з довжиною, вагою покрівельного матеріалу і перекритої площею.
    • Своїми руками монтаж виконують за допомогою підсобника, довгі, важкі діагональні крокви складно встановити поодинці.

    Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

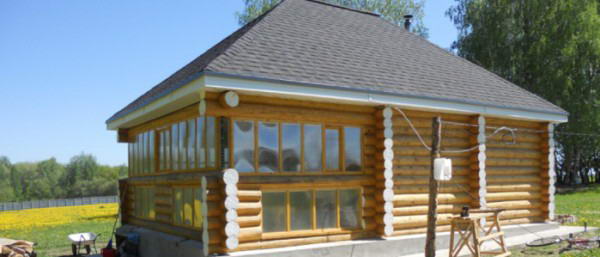

    Лазня з вальмового дахом

    Монтаж кроквяної системи чотирисхилим вальмового даху своїми руками — розрахунок та конструкція (фото, відео)

    Дах житлового будинку

    Чотирьохскатний дах і вузли її кроквяної системи досить складні в монтажі, однак, відсутність фронтонів робить її надійним захистом від холоду, поривчастого вітру та дощу.
