Мансардний дах: конструкція, розрахунок і креслення

Мансардою називається приміщення горища, переобладнане в житлове.

Наявність мансарди дуже часто дозволяє вирішити проблеми комфортного розміщення в будинку великої родини.

Мансардний дах: конструкція, розрахунок і креслення
Саме з цієї причини більшість сучасних приватних заміських будинків будуються саме з мансардним дахом.

Виходить збільшення корисної площі будинку без істотних фінансових витрат.

Щоб під скатами покрівлі можна було організувати повноцінне житлове мансардне приміщення, слід передбачити ще на стадії складання проекту, що ширина такого приміщення повинна бути 3 метри і більше, а висота – не менше 2,5 метра.

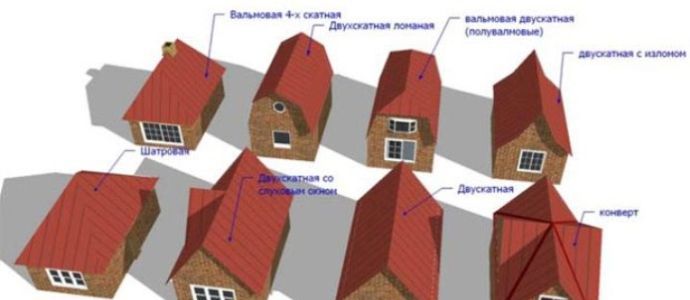

Різновиди мансард

Для влаштування мансардного приміщення можуть бути використані наступні види дахів:

  • Односхила. Це найпростіший варіант. За великим рахунком, це один скат, краї якого розташовуються на стінах різної висоти. В наші дні такий варіант мансарди використовується вкрай рідко.

    Адже жити в такій мансарді не дуже зручно. Оскільки перепад висот між стінами дуже великий.

    І житлового простору залишається дуже мало. Зазвичай односхила мансарда влаштовується там, де додаткове приміщення прилаштовують до приміщення основного.

  • Двосхилий. Така мансардний дах визнана класичною.Дах відрізняється простотою монтажу, красивим зовнішнім виглядом і надійністю. Але недолік у двосхилого даху теж є – внутрішній простір під дахом обмежена.

    Стелі виходять низькі, і людині, чий зріст вище середнього, перебувати в такій мансарді не комфортно.

  • Двосхилий ламана. Один з варіантів, який відрізняється великим об’ємом мансарди. На відміну від класичного двосхилого варіанти, така дах має чотири скати. Формально скатів у неї два, але насправді чотири.

    Просто скати є не прямими, а ламаними. Так, проектувати і монтувати такий дах складніше, ніж звичайну двосхилий.

    Зате обсяг мансардного приміщення набагато більше.

  • Чотирьохскатний вальмовий і напіввальмові. У вальмового даху торцеві скати влаштовуються у формі скошених трикутників, а бічні скати мають форму трапеції.А у полувальмовой для того, щоб фронтонні частини будівлі захистити від зовнішніх впливів, бічні скати є зрізаними. Такі дахи з точки зору проектування і зведення є найскладнішими.

    Зате вони найкрасивіші і мансарда під ними виходить найбільша.

  • Конічні і пірамідальні мансардні дахи. Вони є різновидами шатрової покрівлі. Такі види мають найбільш складну конструкцію. І зводити їх дуже непросто.

    Тому вони є самими дорогими. Їх застосовують, як правило, там, де будівля має многоугольное або круговий контур.

    Звичайно, виглядають такі покрівлі дуже красиво. І будівлю під пірамідальним дахом виглядає як палац.

  • Склепінчаста. Їх використовують, коли будівля в плані має прямокутну форму. Обриси таких покрівель є параболічними або циркульними. Проте із-за складності проектування і зведення склепінних дахів в наші дні їх використовують рідко.

    Однак іноді покрівлі такого типу можна зустріти.

  • Мансардний дах: конструкція, розрахунок і креслення

    Конструкція і пристрій мансарди

    Мансардний дах складається з:

    • фінішного покрівельного матеріалу. Це саме той матеріал, який ми бачимо і який із зовнішнім світом безпосередньо контактує! Вибирати покрівельний матеріал слід з особливою ретельністю! Адже саме від характеристик матеріалу залежить, наскільки комфортно буде в мансарді й в усьому домі.

      На сьогоднішній день велике розповсюдження отримали профнастил, металочерепиця, шифер, ондулін. Щоб вибрати матеріал правильно, необхідно врахувати дуже багато факторів і правильно виконати розрахунок;

    • підпокрівельної плівки. Цей матеріал використовують для того, щоб захистити внутрішній утеплювач.
      Мансардний дах: конструкція, розрахунок і креслення

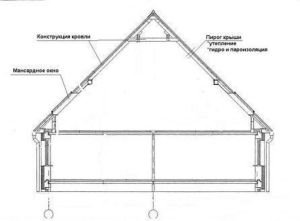

      Креслення конструкції кроквяної системи мансардного даху

      Слід знати, що для кожного з видів утеплювача використовують свою підкилимну плівку. Про це повідомляється в інструкції до утеплювача, яку надає його виробник;

    • гідроізоляції. Цей шар необхідний для захисту мансарди від проникнення туди вологи в будь-якому вигляді;
    • крокв і обрешітки. Ці елементи є несучою частиною покрівлі.Власне, саме завдяки цим елементам дах тримається на будинку, а покрівельний матеріал тримається на даху. Обрешітку виготовляють або з брусів або дощок.

      Все залежить від покрівельного матеріалу, який належить укласти. Для виготовлення крокв використовують дошки перетином 50 х 150 мм

      Якщо покрівельний матеріал важкий, то крокви виготовляють посиленими, зшиваючи кілька дощок між собою. Один з елементів кроквяної системи, мауерлат, рівномірно розподіляє навантаження від покрівельного пирога, снігу та вітру на зовнішні несучі стіни будівлі;

    • утеплювального матеріалу. Невід’ємна частина будь-якого даху.Завдяки наявності в покрівельному пирозі утеплювача, мансарда стає придатною для проживання людей цілий рік. На сьогоднішній день існує величезна кількість варіантів утеплення даху.

      Найбільш вигідний з економічної точки зору утеплювач – це мінеральна вата. Тепло вона тримає дуже добре!

      А якщо при монтажі правильно укласти шар гідроізоляції, то мінеральна вата прослужить дуже довго!;

    • пароізоляції. Шар матеріалу, прямо протилежного гідроізоляції.Він захищає шар утеплювача від вологи, яка в мансарду потрапляє з внутрішнього простору будинку. Якщо пароізоляцію не влаштовувати, то почне утворюватися конденсат, і утеплювач перестане виконувати свої функції.

    Пристрій мансарди двосхилим

    Якщо не вважати дах односкатную, то звичайна двосхилий має найпростіше пристрій.

    Більшість дахів такого типу мають дуже великий градус нахилу скатів.

    В залежності від того, який кут нахилу скатів, двосхилі мансардні дахи бувають:

    • класичні, коли кут нахилу 45 градусів. Такий дах влаштовується у будинках, що мають ширину від 6 до 8 метрів;
    • гострокінцеві, коли кут нахилу становить 60 градусів. Їх влаштовують у будинках шириною 6 метрів. Такі дахи зводять рідко. Адже це дуже недешевий варіант.

    Кроквяна система споруджується з висячих крокв.

    Оскільки середні опори відсутні, то під покрівлею утворюється єдиний простір без опор і стін.

    Висячі крокви спираються на зовнішні несучі стіни і між собою в конику.

    Крокви прагнуть роз’їхатися, створюючи на стіни розпір, тому в системі обов’язково використовуються затяжки, що скріплюють протилежні скати і кроквяні ноги.

    Затяжки, які розташовуються біля основи крокв, одночасно служать балками перекриття.

    Пристрій ламаної мансардного даху

    Незважаючи на те, що двосхилий дах є найкрасивішою зовні, вона залишає мало місця для організації мансарди.

    Щоб корисний об’єм горищного приміщення трохи збільшити, використовують двосхилий ламану дах.

    Такий дах дещо відрізняється від звичайної двосхилого даху.

    Різниця полягає в тому, що протилежні схили виготовляються не по прямій лінії, як у класичному варіанті, а з’єднуються підлогу тупим кутом.

    Дах може бути як симетричними, так і мати різну форму.



    Завдяки тому, що форма скатів ламана, корисний об’єм мансарди істотно збільшується.

    Зазвичай нижня частина крокв встановлюється під кутом 60 градусів.

    А стійки опорні, які ці крокви підтримують, виконують функцію каркаса.

    Верхню частину крокв встановлюють під іншим кутом: 15 — 45 градусів.

    Така покрівля є більш стійкою до снігових навантажень.

    Вертикальні стійки, які спираються на прогони або балки перекриття, та затяжки, які їх з’єднують, утворюють паралелепіпед.

    Цей паралелепіпед обмежує внутрішні розміри приміщення.

    Для того щоб кроквяна конструкція була жорсткою, між нижніми кроквами і балками перекриття встановлюють підкоси.

    Після того, як встановлені верхні крокви, для того, щоб не відбувалося провисання ригелів, встановлюються підвісні опори.

    Стійки опори стягують з нижніми кроквами за допомогою переймів.

    Розрахунок площі покриття мансарди

    Насправді дуже рідко мансарди влаштовують під простими двухскатными дахами.

    Зазвичай покрівля являє собою складну ламану поверхню.
    Мансардний дах: конструкція, розрахунок і креслення
    При першому погляді на план, перспектива розрахунку площі покрівлі викликає жах.

    Але насправді все робиться набагато простіше.

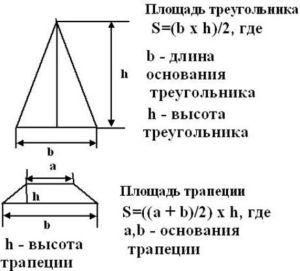

    Просто слід розбити умовно всю площу на кілька окремих простих геометричних фігур: прямокутники, трикутники тощо

    Ще з шкільного курсу геометрії нам відомі формули обчислення площ геометричних фігур.

    Потім сумуються всі отримані площі, щоб отримати загальну площу.

    Для того щоб розрахунок вальмового мансардної покрівлі було виконано правильно, необхідно обов’язково враховувати наступне:

    • розмір вікна і розмір димохідної труби;
    • довжину ската (між коником і карнизом);
    • деталі, які в покрівельне покриття не входять (звиси, парапети і ін);
    • при виконанні розрахунку не враховують примикання покрівельних плит, брущаті виступи, стоячі фальци.

    Розрахунок площі вальмового даху полягає в знаходженні площі двох торцевих трикутників і двох трапецій.

    У будь-якому випадку, якщо вальмовий покрівля має складну форму, її розбивають на декілька простих фігур, і площа кожної з них вважають окремо.

    А потім підсумовують.

    Особливості конструкції мансарди в дерев’яному будинку

    Власне, принцип влаштування мансарди в будинку, стіни якого дерев’яні (зруби або клеєний брус), особливо не відрізняється від системи, що встановлюється на кам’яні стіни.

    Основною особливістю є відсутність мауерлата.

    Адже дерев’яний брус поверх стіни не вимагається, якщо стіни дерев’яні.

    До них можна без проблем кріпити кроквяні ноги.

    Хоча, іноді і в дерев’яних будинках поверх стін прибивають мауерлат.

    Оскільки в дерев’яних будинках немає бетонних перекриттів, то низ балок, які встановлюються на стіни, є основою підлоги мансарди і стелею нижнього поверху.
