Як кажуть досвідчені будівельники, мансарду можна облаштувати в будинку, була б дах. Вид даху впливає, наскільки ця міра збільшить корисну площу, комфортно користуватися цим приміщенням і роботи якої складності потрібні. Поширеними видами дахів для облаштування житлового підпокрівельного приміщення вважають двосхилий я прямими і ломанными скатами.

Зміст статті

  • 1 Види кроквяних систем
  • 2 Розрахунок елементів кроквяної системи
  • 3 Конструкція кроквяної системи
  • 4 Послідовність складання
  • 5 Відео-інструкція

Кроквяна система мансардного даху конструюється таким чином, щоб звільнити простір в центрі, де висота стель досягає прийнятної висоти, розмістивши основну масу опорних елементів по краях. Ця стаття розповість, з чого складається каркас покрівлі, як вибрати оптимальний варіант конструкції і правильно виконати монтаж.

Види кроквяних систем

Приступаючи до конструювання кроквяної системи для мансардного даху, звертають увагу на планування будинку. Виходячи з видів опор, вибирають відповідний варіант пристрою:

Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

Схема видів кроквяних систем мансардного даху

  • Насланні. Такий тип кроквяної каркаса підходить для будинків, в яких посередині проходить несуча перегородка. Тоді вага конструкції покрівлі розподіляють між нею і зовнішніми стінами споруди. Це необтяжливий і раціональний спосіб організації каркаса, але він підходить, якщо відстань між зовнішніми стінами і внутрішньою опорою не перевищує 7 м.
  • Висяча. Цей тип застосовують тоді, коду всередині немає несучих перегородок або колон, які використовують, щоб перенести на них вагу даху. Висячі крокви спираються на мауерлат і коньковий прогін. Для дахів площею до 50 кв. м, з маленькою вагою даху застосовують найпростішу конфігурацію, що складається з кроквяних ніг і горизонтально розташованої затяжки. Щоб перекрити спорудження великого розміру, цю конструкцію зміцнюють стійками, сутичками, підкосами. Ці елементи підвищують стійкість даху, але «з’їдають» корисну площу мансарди. Допустима відстань між стінами споруди для висячих крокв становить 14 м.
  • Комбінована. Змішаний тип кроквяної системи використовують, коли в будинку замість несучої перегородки посередині встановлюються опорні колони. Виходить, що частина крокв можна облокотить на колони, а решта змонтувати як висячі. Цей спосіб досить часто застосовують для облаштування мансардних дахів, так як він дозволяє використовувати менше допоміжних елементів, знижуючи навантаження на фундамент і не захаращуючи підпокрівельний приміщення.
  • Зверніть увагу, що пристрій мансарди необхідно запланувати на етапі створення проекту, тому що тип, вага і конструкція кроквяної системи необхідні для розрахунку фундаменту. Якщо рішення про зведення мансардного даху виникло на фінальному етапі будівництво, необхідно перерахувати масу будинку з урахуванням нових даних, щоб перевірити витримай фундамент додаткове навантаження, особливо якщо на ділянці складний грунт і маленька відстань між поверхнею і ґрунтовими водами.

    Розрахунок елементів кроквяної системи

    За будівельним нормам приміщення, називають житловим, якщо висота від підлоги до конька не менше 2,5 м і присутні джерела природного світла, тобто вікна. Тому, головний параметр мансардного даху, який необхідно розрахувати – кут нахилу її скатів. Заковика в тому, що, якщо закласти невеликий ухил, то висота стелі в мансарді буде нижче дозволеної правилами. А, якщо зробити криті скати, дах вийде дуже складною, дорогою і нестійкою. Тому використовується ламаний тип даху, скати якої змінюють нахил, її верхні крокви мають гострий кут 30 градусів, а нижні – 60 градусів.

    Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

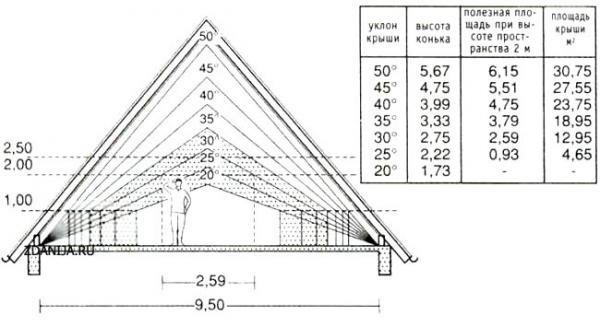

    Залежність кута нахилу і висоти стель

    Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

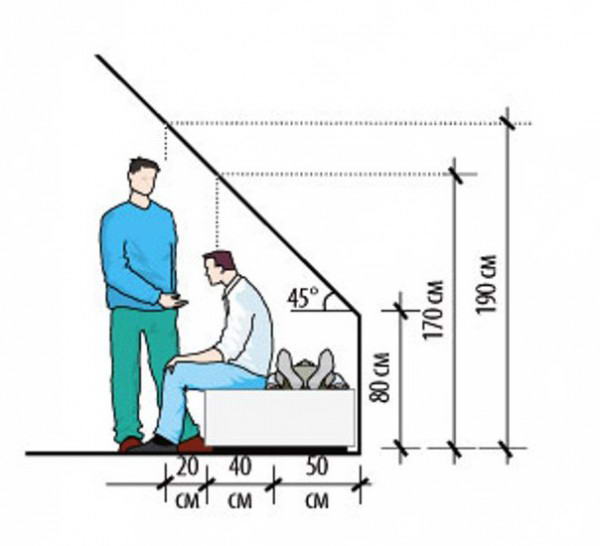

    Кут нахилу і висота стелі

    Важливий етап проектування мансардного даху – розрахунок величини перерізу елементів кроквяної системи. Найпростіше дізнатися рекомендований розмір в довідкових таблиця з обчисленими значеннями, які враховують довжину, відстань між сусідніми елементами, вид і якість матеріалу. Однак, якщо дах нестандартного розміру необхідно виконати розрахунок, заснований на обчисленні сумарного навантаження від ваги покрівлі, яка лягає на кроквяну систему. Схема розрахунку також враховує тимчасові навантаження у вигляді маси снігу, які відображаються в кліматичному коефіцієнт, що характеризує характер погоди в місці будівництва.

    Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

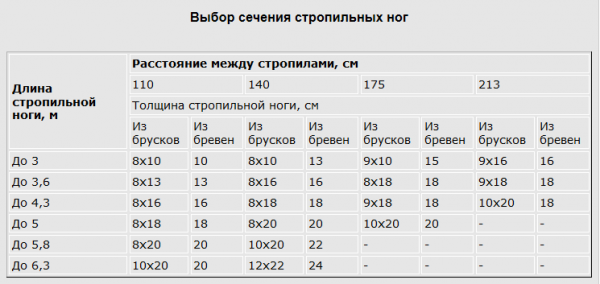

    Підбір перерізу кроквяних ніг

    Для створення кроквяної системи мансардного даху використовують деревину, однак не у всіх випадках це доцільно, так як, щоб крокви справлялися з навантаженням, доводиться збільшувати перетин використовуваних пиломатеріалів, що ще більше збільшує вагу конструкції. Щоб вирватися з цього замкнутого циклу, необхідно відмовитися від дерева на користь крокв більшої міцності з металу.

    Конструкція кроквяної системи

    Складові частини кроквяної каркаса мансардного даху нічим не відрізняються від конструкції інших видів скатних дахів. У нього входять:

    Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

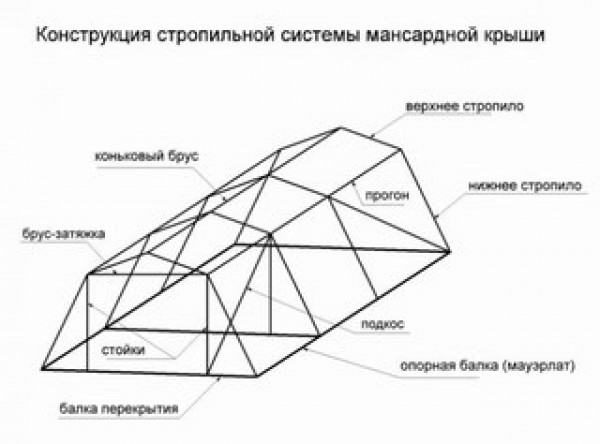

    Схема пристрою кроквяної системи

    • Мауерлат. Підстава даху, свого роду фундамент, який бере на себе вагу даху і розподіляє по периметру опорних стін. Його виготовляють з бруса розміром 150х150 мм або товщі. Установка мауерлата виконується за допомогою анкерних болтів або шпильок, вмонтованих в армобетонный пояс. Між поверхнею стіни і брусом прокладають гідроізоляційний шар або обробляють його бітумною мастикою. Дуже важливий момент кріплення полягає в розрахунку місць установки шпильок, відстань між ними вибирають так, щоб не потрапити під кроквяні ноги.
    • Крокви. Це елементи кроквяної системи, які формують похил даху. Верхівка кроквяної ноги закріплюється на коньковый брус, а низ – на мауерлат або стійку, якщо мова йде про верхніх кроквах ламаної даху. Ноги виготовляють з дощок 50х150 мм або 100х150мм. Відстань між ними називають кроком, воно варіюється від 50 до 120 см в залежності від ваги покрівельного матеріалу. Взаєморозташування і перетин кроквяних ніг описує схема кроквяної системи, що полегшує монтаж.

      Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

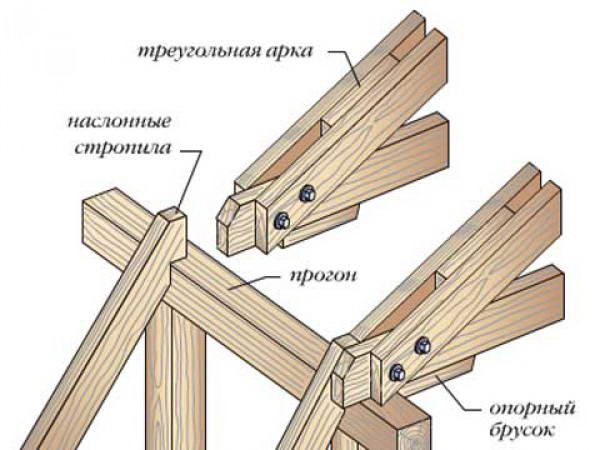

      Схема основних вузлів каркасу

    • Стійка. Стійки підтримують коник або, що більш поширене в конструкції мансардних дахів, середню частину кроквяних ніг. Стійки виготовляють з бруса, переріз якого збігається з розміром мауерлата. Їх розміщують на балки перекриттів, тому відстань між стійками відповідає їх кроку.
    • Підкіс. Підкосами прийнято називати елемент, що підтримує кроквяні ноги, має кутове розташування. Основне завдання підкоси – зниження прогину крокв під тяжкістю власної ваги.
    • Затяжка. Затяжку виконують з міцних дощок перерізу, відповідного розміру крокв. Її кріплять горизонтально, стягуючи пару кроквяних ніг у верхній або нижній частині. Чим менша відстань між курінням і коником, тим товщі має бути цей елемент, так як навантаження на нього більше. Установка затягування знімає розпираючий навантаження, яка впливає на крокви.

    У більшості випадків елементи кроквяної системи виконують з деревини високої якості. Щоб уникнути деформації в процесі експлуатації, її необхідно висушити до вологості 15-18%, обробити антисептичним розчином глибокого проникнення і антипіреном, якщо ви плануєте висновок димоходу на дах.

    Послідовність складання

    Збірку кроквяної системи краще виконувати з допомогою досвідченого майстра, так як навіть підняти важкі, довгі бруси проблематично. Не рекомендується займатися монтажем в дощ і сніг, так як вологість деревини за час роботи збільшиться. Зазвичай процес складання виглядає наступним чином:

  • В першу чергу виконують монтаж мауэрлатного бруса на верхню обв’язку стін. До речі, функції цього елемента колод і брусових будівлях виконують верхні вінці, посилений за допомогою скоб.
  • Наступний етап монтажу – установка балок перекриття. Їх кріплять на мауерлат або на виступи в стіні. Існує два методи укладання балок перекриття – з виносом або без виносу. Якщо перекриття монтують першим способом, то вони виносяться за периметр будинку для формування звису так, щоб відстань між кінцем балки і стіною було 50-100 див.
  • Встановлюють вертикальний стійки, визначивши середину балки перекриття та відступивши від неї рівні проміжки. Відстань між стійками відповідає ширині бедующей мансарди.
  • На стійки за допомогою металевих кутників закріплюють затяжки. Виходить, що кожна пара стійок утворює конструкцію у вигляді букви п.

    Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

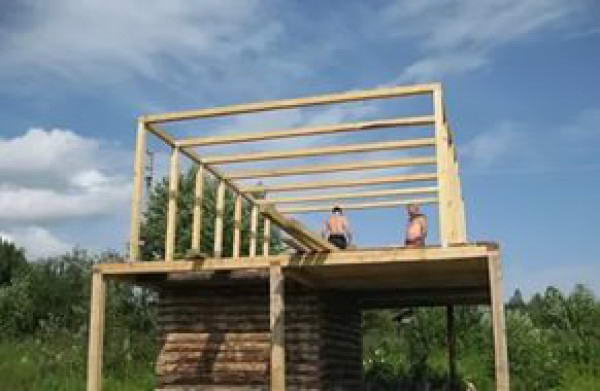

    Установка стояків і ригеля

  • Встановлюють нижні кроквяні елементи, закріплюючи на стійці за допомогою цвяхів або саморезов. До мауерлату, крокви монтують за допомогою повзунка, рухомого кріплення, яке компенсує зміна розміру брусків під час усадки.
  • Закріплюють верхні крокви, з’єднуючи верхні частини кожної пари металевою накладкою або бруском.
    Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

    Кріплення крокв і підкосів на металеві накладки

    Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

    Монтаж верхніх крокв

  • На крокви укладають гідроізоляційну мембрану і фіксують степлером. Поверх прилаштовують обрешітку. Схема решетування підбирається для використовуваного покрівельного матеріалу, для м’яких видів використовують суцільну, а для профільованих – решітчасту.
  • Кроквяна системи мансардного даху — встановлення крокв і схеми (фото, відео)

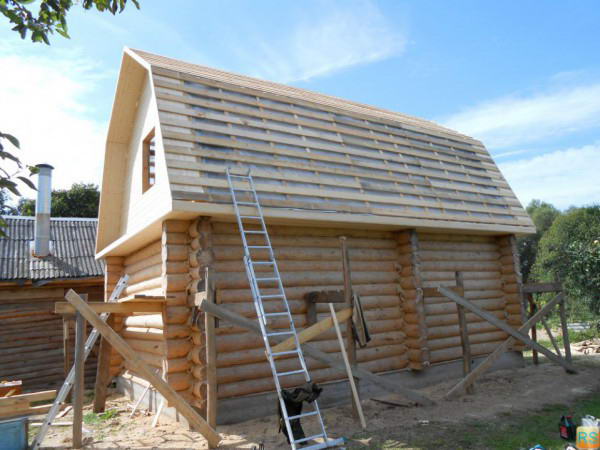

    Настил гідроізоляції і монтаж обрешітки

    Надійність кроквяної системи мансардної покрівлі залежить, в першу чергу, від правильності розрахунків, тому, якщо ви не впевнені в своїх інженерних здібностях, краще використовувати типовий проект, створений професійним архітектором.

    Відео-інструкція
