Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

Вальмовий дах, мабуть, самий популярний вид чотирисхилим покрівлі. Вона підходить для перекриття приватних будинків великої і малої площі, лазень, навіть альтанок. Впізнавану геометрію їй надає кроквяна система вальмового покрівлі, сукупність опорних елементів, що працюють як каркас.

Зміст статті

  • 1 Конструкція вальмового даху
  • 2 Види кроквяної системи
    • 2.1 Використовуваний матеріал
    • 2.2 Елементи системи
    • 2.3 Монтаж мауерлата
    • 2.4 Етапи складання
  • 3 Відео-інструкція

Складність даної конструкції полягає у великій кількості складових частин і вузлів кріплення, що потребують особливих навичок і досвіду. Ця стаття відповість на питання про те, з чого вона складається, які матеріали використовують для будівництва, а також як виконують монтажні роботи.

Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

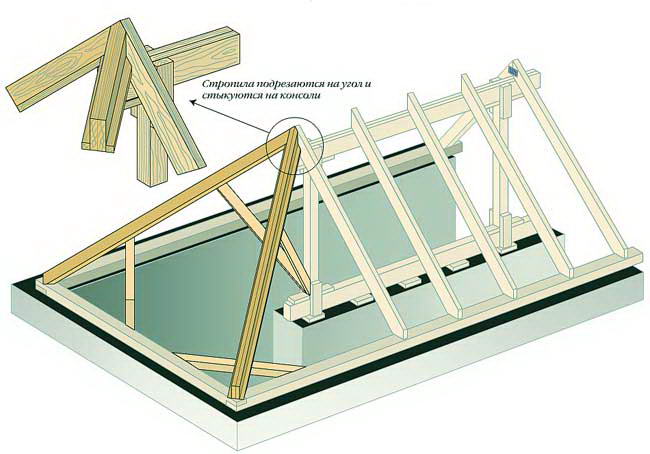

Конструкція вальмового даху

Вальмовий дах відноситься до четырехскатному типу, тобто утворена з чотирьох скатів, площин, мають одну спільну сторону. Два ската, замінюють собою фронтони, називають вальмовыми або торцевими, вони мають трикутну форму. А два інших, у вигляді трапецій, позначають терміном фасадні. Лінія, в якій сходяться всі чотири скати – коник, найвища частина даху. Конструкція вальмового типу складається з:

Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

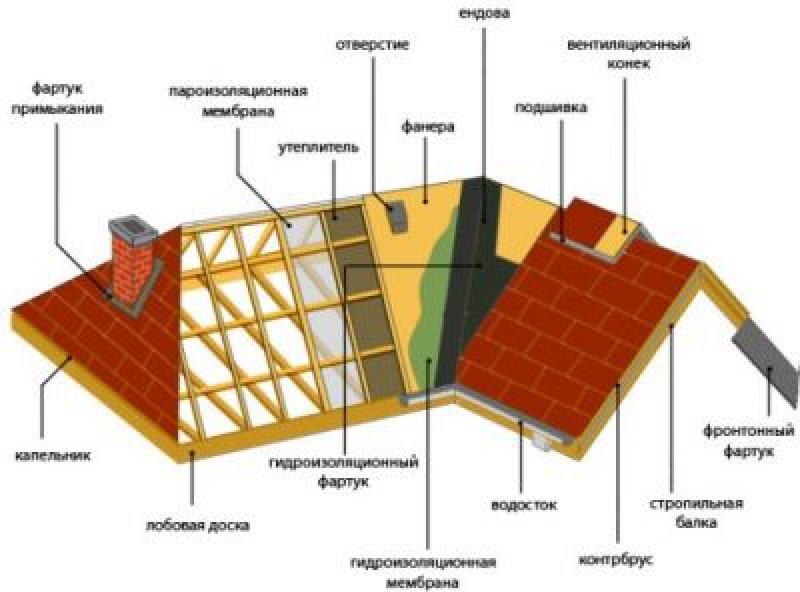

  • Вальмових скатів, які мають форму трикутника, розташовуються на місці, що належить фронтонів.
  • Фасадних скатів трапецієподібної форми.
  • Коника, лінії, яку утворюють верхнє з’єднання кроквяних пар, вершини вальмового даху.
  • Свеса, яка виступає за межі периметра будинку частині даху, утвореної за рахунок довжини кроквяних ніг або кобилок. Він захищає поверхню стін від талої та дощової води.

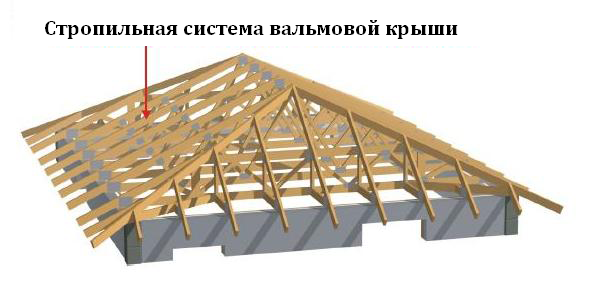

  • Кроквяної системи вальмового даху, несучого каркаса і розподіляє вагу покрівельної конструкції.
  • Покрівельного матеріалу, покриття, яке настилають на кроквяні ноги вальмового даху для захисту від атмосферних опадів.
  • Водостоку, системи відведення води, що скупчується на даху. Він складається з ринви, водоприймальної лійки і ринви і переносить вологу з поверхні крові до зливової каналізації.
  • Снігозатримувачів, елементів, що не дає снігових мас, що накопичилася на даху, руйнуватися і травмувати проходять повз людей.

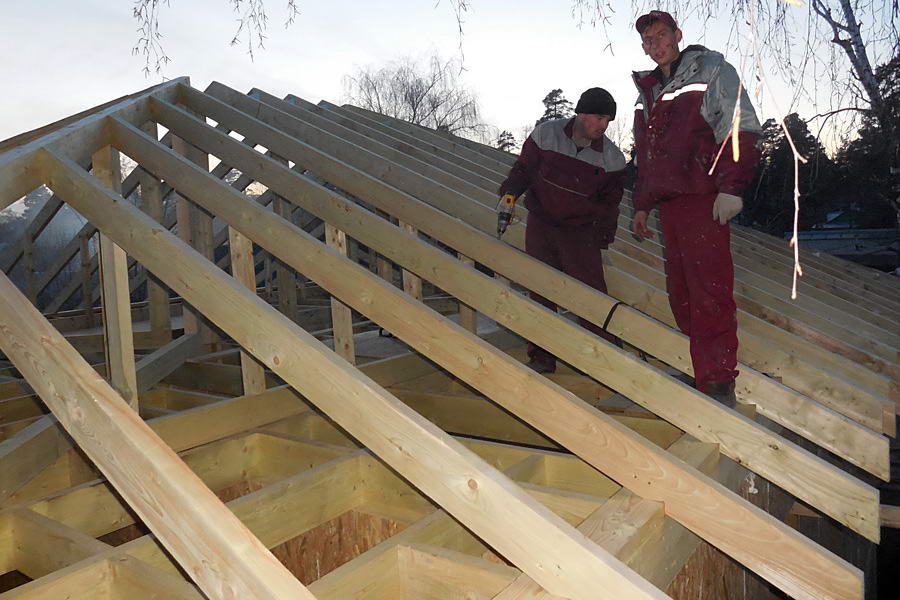

  • Види кроквяної системи

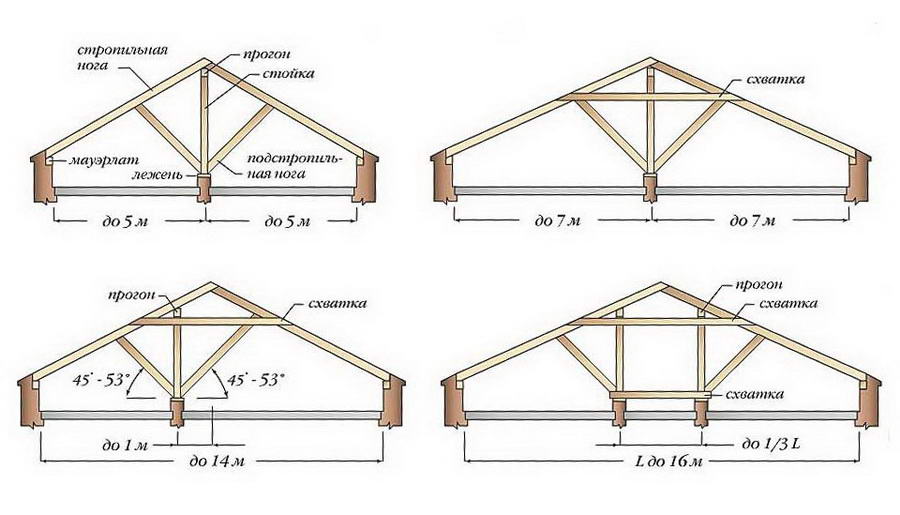

    Кроквяна система вальмового покрівлі може бути трьох типів, залежно від того, як розташовуються крокви:

    • Висячого. Це означає що крокви мають опору на дві точки: у верхній частині на коньковий прогін, а в нижній на мауерлат. Висяча кроквяна система відчуває навантаження на прогин, стиснення і розпирання. Всі ці сили впливають на неї дестабілізуючу дію, тому необхідні додаткові компенсуючі елементи – затяжки, ригелі, бабки. Вони ускладнюють конструювання і монтаж вальмового даху, тому досвідчені покрівельники радять відмовитися від висячих крокв, якщо є така можливість.
    • Наслонного. При такому типі кроквяної системи вальмового даху, крокви мають опору на три точки: вгорі гребінь, в середині на стійку, а внизу на мауерлат. Стійки встановлюють на внутрішні несучі стіни. Додаткові вертикальні опори знижують прогин кроквяних ніг і ліквідують розпираючий зусилля. Тому наслонную систему вважають надійніше і стійкіше висячої, а крім того більш простий в монтажі.
    • Комбінованого. Цей термін означає що кроквяна система складається з чергуються наслонних і навісних елементів. Це можливо, якщо в якості опори для стійки використовують не внутрішню несучу перегородку, а стовп або колону. Дах виходить відкритого типу, тобто всі балки і стійки не приховані обшивкою, а видно.

    Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

    Важливо! За допомогою висячої кроквяної системи можна перекрити будова не більше 6 метрів шириною. Використання наслонних крокв з однією додатковою опорою це збільшує відстань до 12 м, з двома – до 18 м.

    Використовуваний матеріал

    Кроквяна система даху вальмового типу складається з безлічі складових частин, які відображає креслення, вони виготовляють з таких матеріалів:

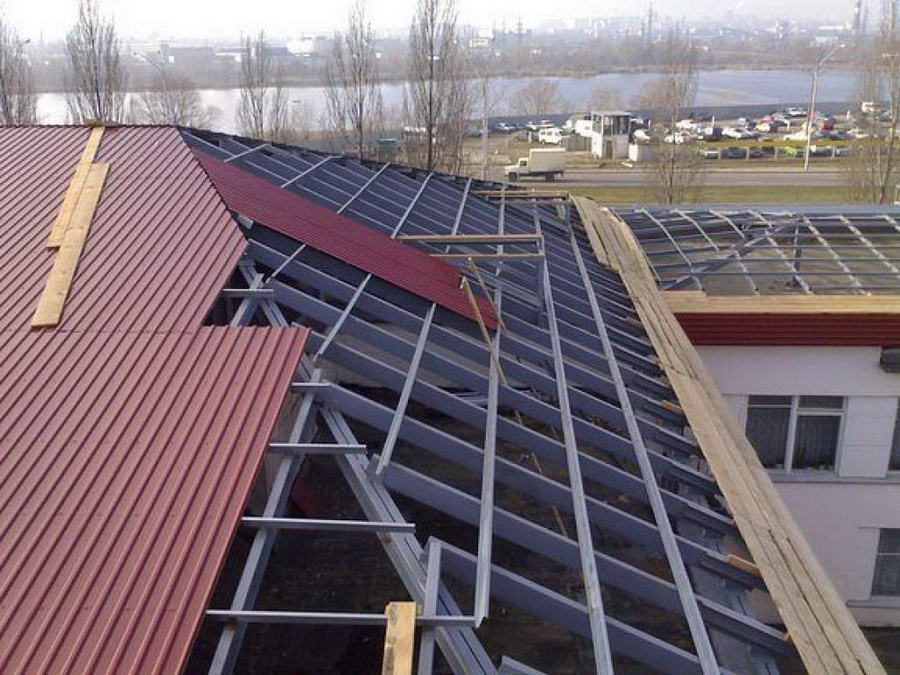

  • З металу. В такому випадку використовують куточки і двотаври з оцинкованого металу. Це міцний, корозійностійкий, довговічний матеріал, який витримує великі навантаження. У металевих крокв є два істотні мінуси – значна вага і висока вартість. Тому використовують метал в будівництві даху вкрай рідко, особливо в приватному житловому будівництві.

    Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

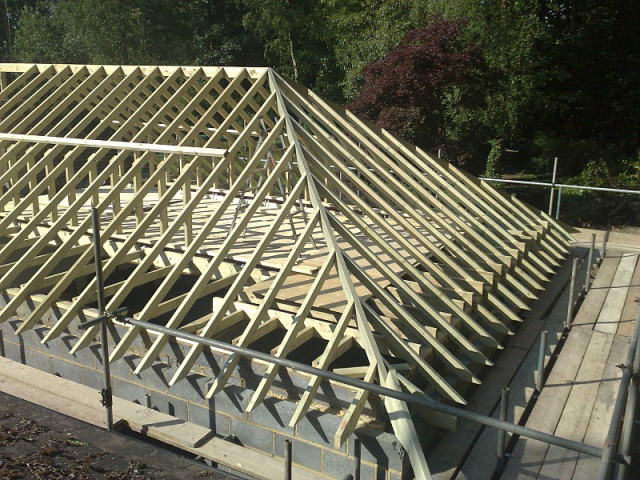

  • З деревини. Найчастіше застосовують дерево твердих хвойних порід, наприклад, сосни. Переваги очевидні – легкий вага, невисока ціна, простота в обробці. Слабке місце дерев’яної кроквяної системи – це схильність до гниття, дії мікроорганізмів і шкідників. Однак, ця проблема вирішується обробкою антисептичними складами. До речі, ті, хто піклується про пожежної безпеки, застосовують ще антипірени.
  • Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

    Правильно оброблене і підготовленої дерево – прекрасний матеріал для виготовлення кроквяної системи. Працювати з ним набагато простіше, він не вимагає спеціального інструменту. А приємна ціна дозволить знизити витрати. Тим більше металевий каркас даху можуть дозволити собі лише ті, хто впевнений у запасі міцності фундаменту.

    Елементи системи

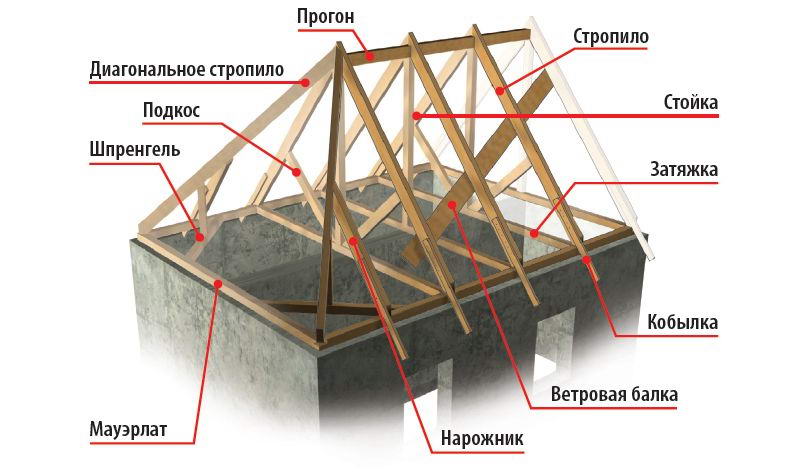

    Залежно від площі і особливостей планування будинку, кроквяна система вальмового даху набуває різні види, але основу її складають наступні елементи:

    Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

  • Мауерлата, що представляє собою брус перерізом 100х100 мм або 150х150 мм Його завдання – рівномірний розподіл ваги покрівельної конструкції по периметру несучих стін. До мауерлату кріплять нижні частини кроквяних ніг.
  • Лежня, виготовленого з бруса товщиною 100 мм і більше, який виконує функції мауерлата на внутрішніх несучих перегородках. На лежень монтують стійки.
  • Конькового прогону, дерев’яний брусок, на який спираються верхні частини кроквяних ніг. Його з’єднує собою вертикальні стійки.
  • Діагональних крокв, формують ребра вальмових скатів. Їх кріплять таким чином, що вони продовжують коник і розходяться до кутах будинку. Всього в вальмового даху чотири діагональних кроквяних ноги, їх кріплять до коньковом прогону і мауерлату. Ці кроквяні ноги мають велику довжину і піддаються великим навантаженням, тому їх товщина повинна бути в два рази більше рядових.

    Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

  • Рядових крокв, які служать опорою трапецієподібних скатів. Для виготовлення використовують дошки розміру 50х150 мм або 100х150 мм Верхня частина рядових кроквяних ніг спирається на коньковий прогін, а нижня на мауерлат. Крок між ними береться 60-120 см, на його розмір впливає застосовується утеплювач і вагу покрівельного матеріалу.
  • Нарожников, вкорочених крокв, прикріплюються однією стороною до діагональним, а інший до мауерлату. Відстань між нарожниками не повинна перевищувати 70-80 см, а розміри пиломатеріалу не мають особливого значення, так як навантаження на них не велика.
  • Стійок, тобто вертикально розташованих опор з бруса. Стійки встановлюють на лежень, вони підпирають кроквяну ногу в середній частині або коньковий прогін в залежності від характеру використання горищного приміщення.
  • Затяжок, горизонтальний перемичок між ногами кожної кроквяної пари. Затягування стягують крокви, знімаючи розпираючий навантаження на стіни. Розташовану високо у коника затяжку називають ригель, а низкорасположенную використовують як балку перекриття.
  • Підкосів, підкроквяних ніг, які розташовують під кутом до крокв для зменшення їх прогину під власною вагою.
  • Шпренгелів, вертикальних підпор діагональних крокв. Конструкції з вертикальними стійками і горизонтальними переймами називають шпренгельные ферми.
  • Зверніть увагу! Деякі елементи кроквяної системи вальмового даху мають значну довжину. А стандартний розмір пиломатеріалів з дерева обмежений шістьма метрами. Щоб вийти з цієї проблемної ситуації, покрівельники виготовляють клеєні або набірні крокви, складений з двох або трьох частин.

    Монтаж мауерлата

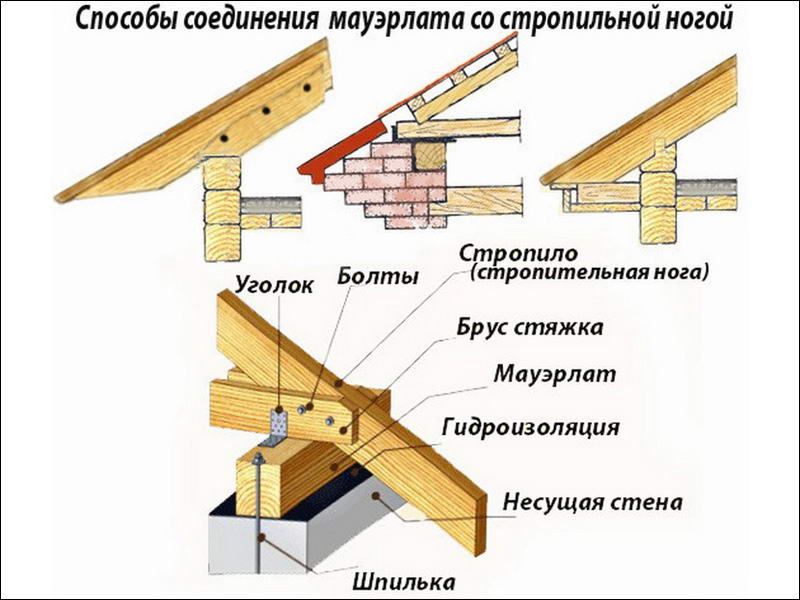

    Монтаж мауерлата – відправна точка створення кроквяної системи для вальмового даху. Правильна установка забезпечить надійне підгрунтя для крокв. Під час будівництва будинку з бруса або колоди роль мауерлата виконують верхні вінці. В спорудах з цегли, газосилікатних блоків кріплять його наступним чином:

    Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

    • На верхньому зрізі стін налагоджують опалубку і заливають бетонний, посилений арматурою пояс, який вмуровують металеві шпильки.
    • Мауэрлатный брус обробляють антисептиком глибокого проникнення і виготовляють в ньому отвори під шпильки. При чому розташування отворів розраховують таким чином, щоб вони не співпадали з місцями кріплення кроквяних ніг, а знаходилися між ними.
    • Після застигання бетонної пояси, яке відбувається протягом 2-3 днів, на нього монтують гідроізоляцію. Ці функції зазвичай виконує складений у два соя руберойд.
    • Мауерлат укладають на гідроізоляцію і притягують металевими шпильками.

    Зверніть увагу, що велика кількість отворів знижують міцність мауерлата, провокують появу тріщин, дефектів, знижуючи його опорні функції. Запам’ятайте, в мауерлаті ніколи не виконують вимпили під крокви, порушувати його цілісність не можна!

    Етапи складання

    Результат розрахунку, зробленого вручну або програмою, фіксують, створюючи креслення, якому відображають розміри і взаємне розташування елементів кроквяної системи, а потім починають збирати її згідно наступного плану:

    • Встановлюють мауерлат і лежень описаним в попередньому пункті способом. На лежень монтують стійки, щоб не зберегти їх вертикальне розташування використовують тимчасові підкоси, кути перевіряють будівельним рівнем. На стійки за допомогою металевих куточків або цвяхів прикріплюють коньковий прогін.
    • Якщо цього вимагає проект ставлять підкоси з бруса. Верхню частину прилаштовують цвяхами у середині крокв, а нижню до стоків.
    • Встановлюють діагональні крокви. Здійснюють подвійну врізку під кутом 45 градусів, приєднуючи їх до конька цвяхами. Нижню частину ноги кріплять до мауерлату рухомим з’єднанням за типом повзуна.

      Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

    • Підсилюють діагональні крокви шпренгельными фермами. Стягують суміжний боку мауерлата сутичкою, наголошуючи в неї нижню частину шпренгеля. Верхню частину підставляють під діагональні крокви.
    • Монтують рядові стопила. Спочатку встановлюють фронтальну і тильну пару ніг, між ними натягують канат і, вирівнюючи по ньому, укладають інші.

      Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

    • Встановлюють нарожники. Беруть одну дошку, приміряють, розмічають на ній вимпили під мауерлат і діагональні крокви. Половину нарожников виготовляють за цим шаблоном, а решта в дзеркальному відображенні. Прикріплюють за допомогою цвяхів або куточків. Кінці крокв залишають непідрізаними.
    • Між діагональними кроквами натягують нитку і підрівнюють крокви таким чином, щоб їх довжина формувала звис 40-50 див. Монтують вітрову дошку.

      Кроквяна система вальмового даху — пристрій і креслення (фото, відео)

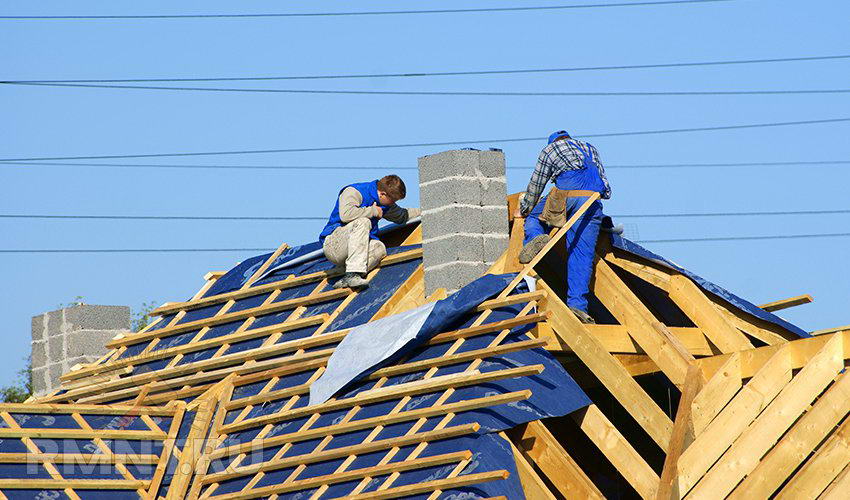

    • Настилають обрешітку. Схема решетування вибирається згідно з рекомендаціями до конкретного типу покрівельного матеріалу. Для м’якої рулонної покрівлі виготовляють суцільну з листів ОСБ, а для металочерепиці та профнастилу підходить решітчаста обрешітка.

    Грамотний розрахунок, докладний креслення і якісна установка – запорука довгої служби і надійності кроквяної системи даху.

    Відео-інструкція
