Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

Двосхилий дах з ламаним скатами, кут нахилу яких розрізняється у верхній і нижній частині, вважається одним з найбільш популярних типів покрівлі в приватному будівництві. Не дивлячись на технічну складність конструкції такого типу, вона застосовуються при зведенні не тільки фешенебельних котеджів, але також звичайних дачних будиночків. У цій статті ви дізнаєтеся, що таке кроквяна система ламаного даху, як виконується розрахунок, в чому переваги, а також особливості монтажу.

Зміст статті

  • 1 Переваги і особливості конструкції
  • Кроквяна система 2
  • 3 Вибір і підготовка матеріалу
  • 4 Нюанси монтажу
  • 5 Відео-інструкція

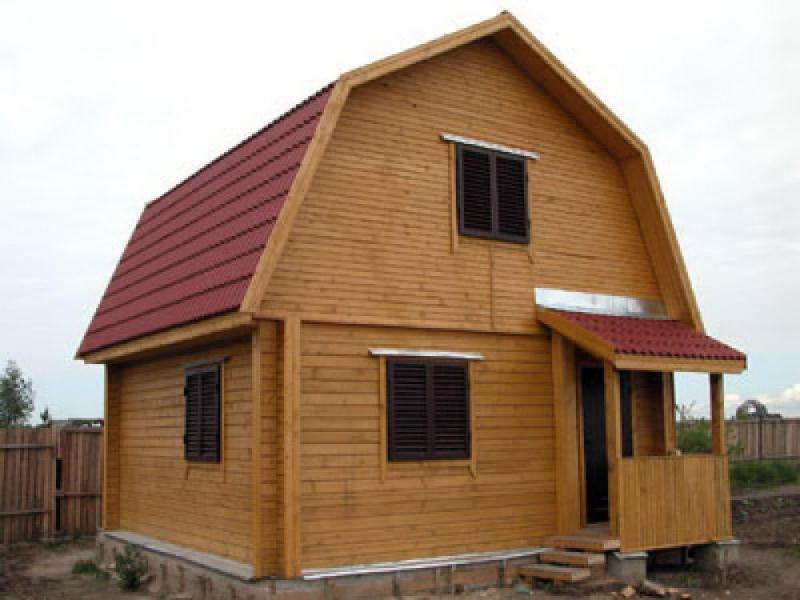

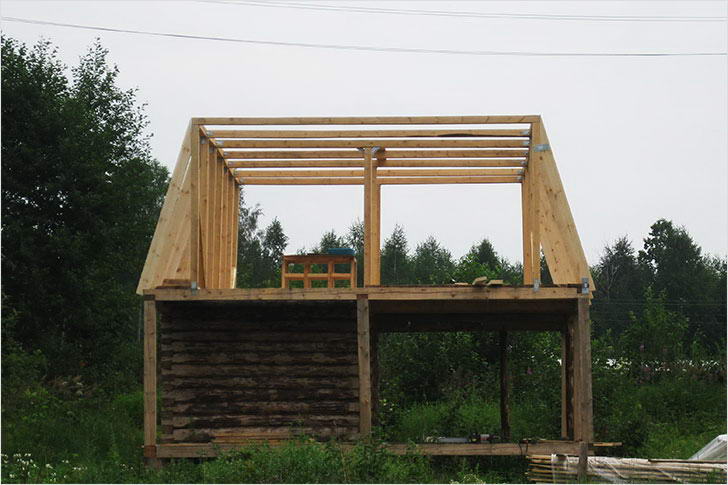

У класичному розумінні ламаний дах — двоскатний дах п’ятикутної форми, геометрія скатів якої змінена таким чином, що верхня частина має кут 20-30 градусів, а нижня 50-60 градусів. Її попередницею стала традиційна трикутна покрівля, яку видозмінили з метою більш раціонального використання підпокрівельного простору, обладнання там житлових приміщень або місця для складування речей, запасів. Спочатку будівельники діяли швидше за натхненням, а згодом архітектори, відзначили ефективність застосування, стали створювати все більше проектів з покрівлею такого типу.

Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

Переваги і особливості конструкції

Є ряд причин, по яких в проект будинку включається ламана покрівля, найчастіше вони випливають з переваг:

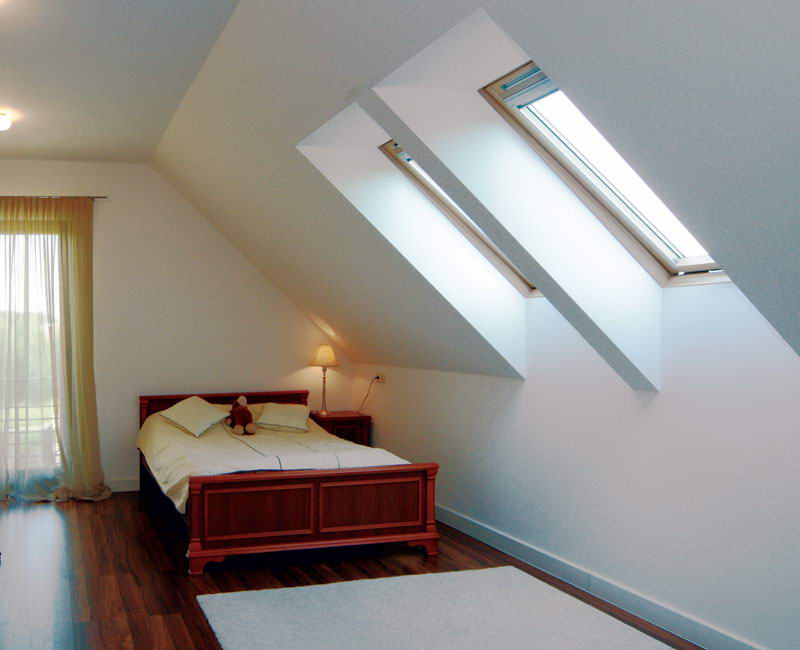

  • Вона дозволяє максимально ефективно розпорядитися простором, розташованим під дахом. Там може бути обладнане повноцінне житлове приміщення з досить високою стелею, з природним освітленням, яке можна використовувати в якості кабінету, спальні, дитячої.
  • Вона покращує зовнішній вигляд будови, роблячи більш ефектним. При використанні сучасних покрівельних матеріалів навіть найпростіша ламана покрівля, вносить «родзинку» у вигляд будови, роблячи дизайн ексклюзивних, дорогих.
  • В будинок з такою покрівлею органічно вписується просторий балкон, завдяки чому подібні проекти користуються особливою популярністю серед замовників.
  • Чудово справляється із захистом від вітру і атмосферних опадів. Схили сконструйовані таким чином, що сніг не затримується на них, а вільно зісковзує.

Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

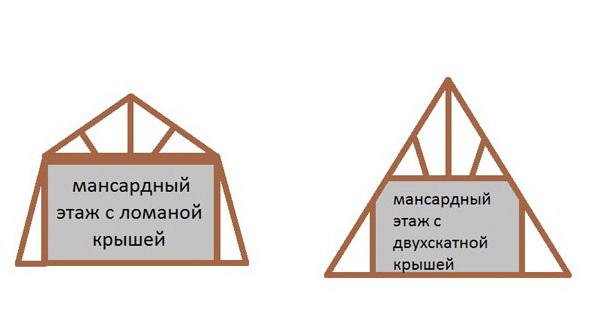

Найчастіше забудовники вдаються до спорудження покрівлі з ламаними скатами в ситуаціях, коли мансарда будинку буде використовуватись для житла. Це насправді перевірений часом, найбільш оптимальних варіант, не позбавлений своїх особливостей:

  • Висока вартість. Для побудови цієї конструкції необхідно велика кількість високоякісного матеріалу, так що вона обійдеться значно дорожче простий двосхилим.
  • Технічна складність, у вигляді якої здійснити збірку здатні професіонали з високим рівнем столярних навичок. Для початку будівництва потрібен складний розрахунок і грамотний креслення. До того ж мінімальну кількість працівників — три людини, бригаді меншого складу це не під силу.
  • Можливі втрати тепла під час опалювального сезону, що призводить до більшого витраті дров, газу або електрики.
  • Висока вартість установки спеціальних мансардних вікон.

Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

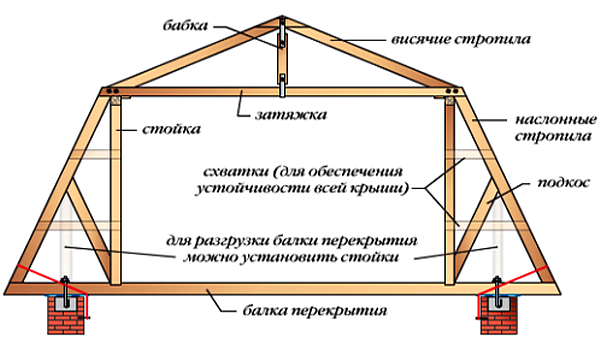

Кроквяна система

Кроквяна система ламаної покрівлі — сукупність всіх опорних елементів каркаса, кількість та переріз яких визначає розрахунок. Так як подібна покрівля має складну геометрію вона складається з безлічі частин, чим вона масивніше, важче, тим більше елементів, тим вони повинні бути міцніше.

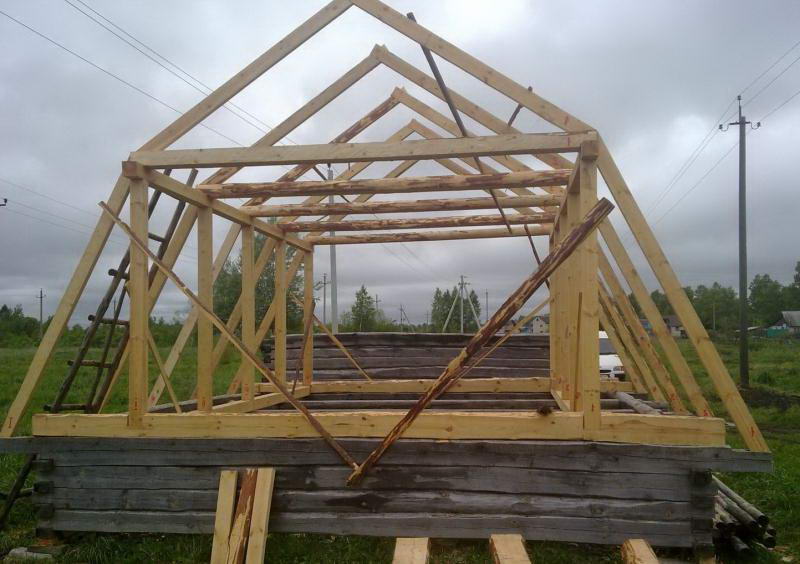

Візуально систему опор можна розділити на дві частини: верхня, у формі рівнобедреного трикутника, а нижня — трапеція з більшою стороною внизу. Професіонали радять використовувати висячі і наслонние крокви в комбінації, щоб конструкція була більш надійною.

Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

Ось як вона виглядає:

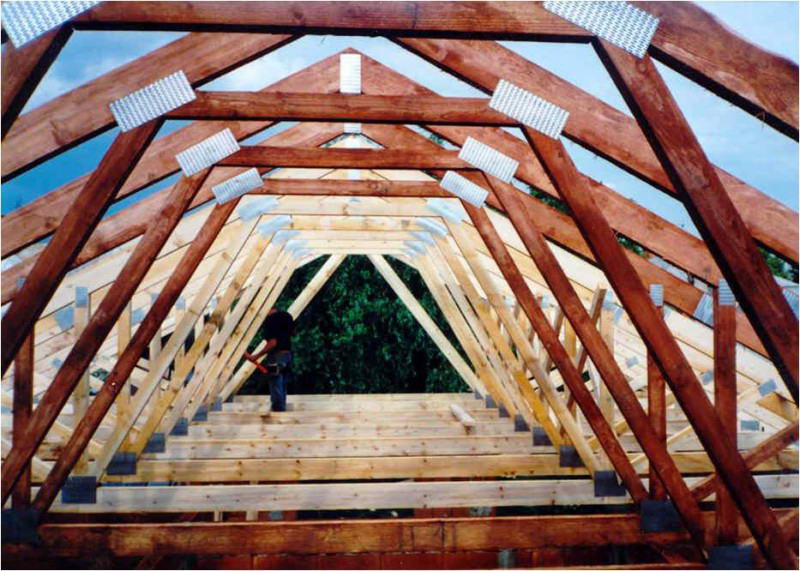

  • Верхні наслонние крокви. Виготовляються з міцних, надійний, рівних дощок, які не мають сучків розмірів 50х150 мм або 100х150 мм Вони кріпляться під кутом, що визначає розрахунок, одним кінцем впираючись у коник, а іншим в опорну будівництво. Крокви зазнають навантаження на прогин, на розпирання, які визначить розрахунок впливають сил. Крок установки варіюється від 60 до 120 див. Кріплення виконується жорсткого типу.

    Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

  • Затяжка. Горизонтальна стягують балка, яка виготовляється із бруса прямокутного перерізу. Вона служить, щоб розряджати розпираючий навантаження крокв, пов’язуючи між собою кроквяні пари. Чим вище розташована затягування, тим товщі вона повинна бути. А ще вона виконує функції каркасу для стелі мансарди.

    Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

  • Бабка. Вертикальна підвіска, що зв’язує між собою коник з затягуванням, переносячи на неї вагу, мінімізуючи прогин. Щоб зробити бабку необхідний брус і спеціальний підвісний кріплення.
  • Коник. Місце зустрічі двох крокв, яке можна посилити з допомогою конькового прогону, в якості якого використовується також брус.

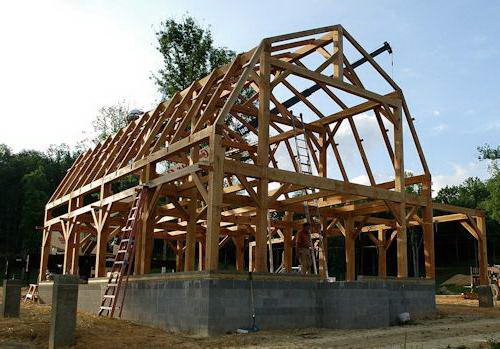

  • Стійки. Вертикальні опори, які підпирають верхнім кінцем наслонние крокви, а нижнім спираються балки перекриттів. Найчастіше стійки виготовляють з бруса прямокутного перерізу, довжина цього елемента повинна становити передбачуваної висоті стелі плюс 20-30 див. Комфортним вважається стеля 2-2,5 м. Стійки будуть виконувати роль каркасу для створення мансардних стін.

    Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

  • Висячі крокви. Вони нижній за принципом повзуна кріпляться до балок перекриття, а верхній впираються в затяжку. Кроквяні ноги також виконуються з дощок, піддаються впливу на прогин, але не розпирання. Довжини крокв повинне вистачати для формування комфортного звису, відступаючого від стіни не менше, ніж на 40-50 див. Якщо ноги недостатньо довгі, звис компенсують кобылками.

    Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

  • Підкоси. Опорні елементи, розташовані під кутом до висячим крокв, завдання підкосів гасити прогин кроквяних ніг, переносячи частину ваги балку перекриття.
  • Балка перекриття. Основа майбутнього статевого перекриття мансарди, виконана з бруса.
  • Мауерлат. Міцний брус квадратного перерізу 100х100 мм або 150х150 мм, який кладуть в основу покрівлі для розподілу ваги рівномірно вздовж несучих стін, запобігати перекидання крокв під час поривів вітру.
  • Вибір і підготовка матеріалу

    Як ви розумієте, основним матеріалом для кроквяної системи ламаного даху є деревина. А це, на жаль, горючий, не вологостійкий, схильний до гниття матеріал. Ці якості, безумовно, є недоліки, які легко усунути, провівши обробку антипіреном, антисептиків, вологозахисним просоченням. Обробляти дерево для ефективного захисту цими складами необхідно в кілька шарів. Розрахунок необхідного обсягу антисептика проводять згідно з рекомендаціями виробника.

    Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

    Використовуйте високоякісний матеріал з хвойних порід, без сучків. Якщо вони все ж є, приберіть, обробіть спеціальним засобом. Нешлифованное дерево слід попередньо ошкуріть, кору в обов’язковому порядку видалити.

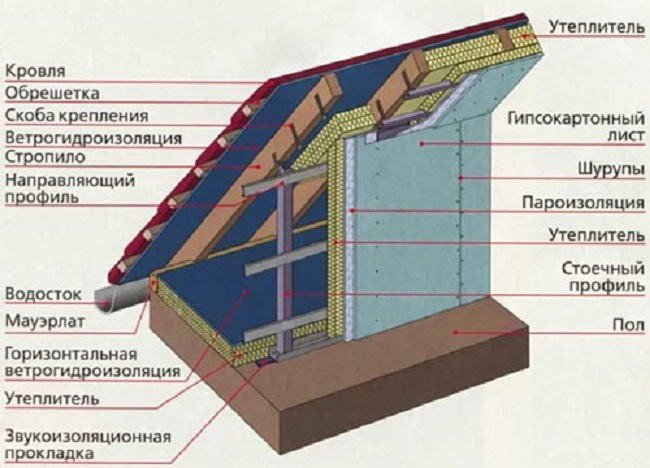

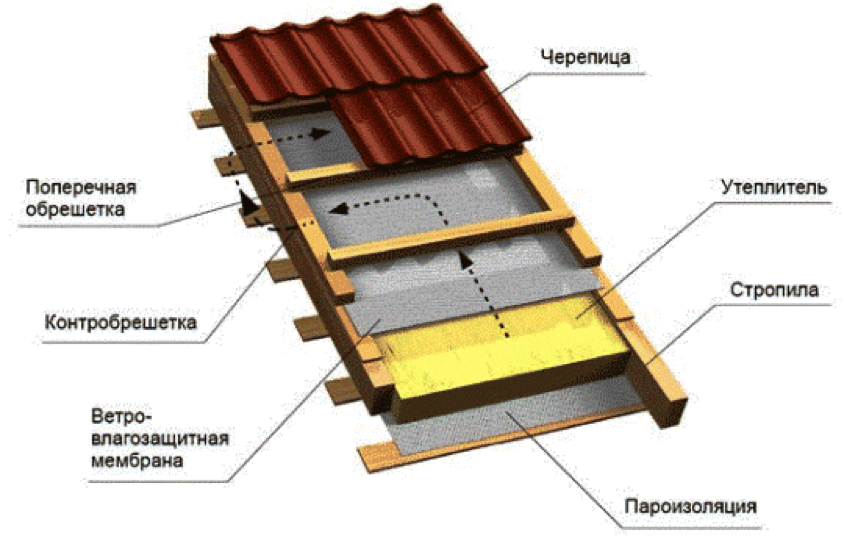

    В якості покрівельного матеріалу використовується металочерепиця, профнастил, шифер, ондулін, шинглас. Так як конструкція сама по собі масивна, фахівці радять віддавати перевагу більш легким матеріалів, щоб надмірно не перевантажувати кроквяну систему. Вага в такому разі стане визначальним фактором при виборі. Обрешітка виготовляється суцільного або гратчастої типу, з необрізної дошки або з вологостійкої фанери. В якості утеплювача застосовуються мінеральна вата на основі базальтової або пінопласт. Декоративна обшивка може бути виконана з сайдинг, блок-хаус або вагонка.

    Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

    Нюанси монтажу

    Починати зведення покрівлі необхідно, виконавши розрахунок навантаження, якою вона буде піддаватися. Для цього складають вага кожного з матеріалів покрівельного пирога, знайти в довідковій літературі. Потім визначаються тимчасові навантаження від випадаючого снігового покриву. Коли ці показники складаються, виходить такий показник, як загальне навантаження, який коливається в районі 40-50 кг/м2. Згідно з цими параметрами визначається, яким запасом повинна володіти кроквяна система, перетин елементів каркаса. Позбавити вас від цих обчислень може спеціальна програма для розрахунку, доступна для використання в інтернеті. Після цього складається креслення, що відображає розташування всіх елементів з розрахованими розмірами.

    Подальші дії відносяться до власне монтажу ламаної покрівлі:

    • Проводиться закупівля всіх необхідних матеріалів. Краще придбати їх з невеликим запасом, щоб не опинитися в ситуації, коли чогось не вистачає.

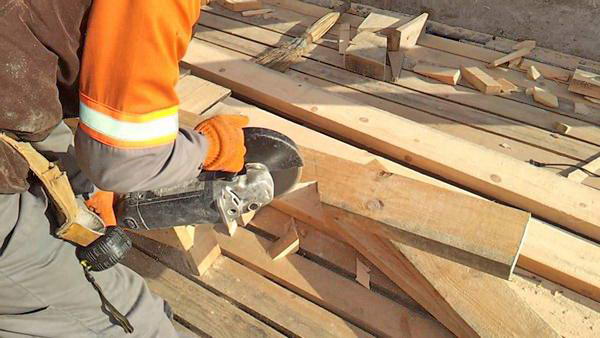

    • Всі дерев’яні елементи розпилюються в розмір згідно шаблону. Швидше всього це зробити болгаркою або циркулярною пилкою.

      Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

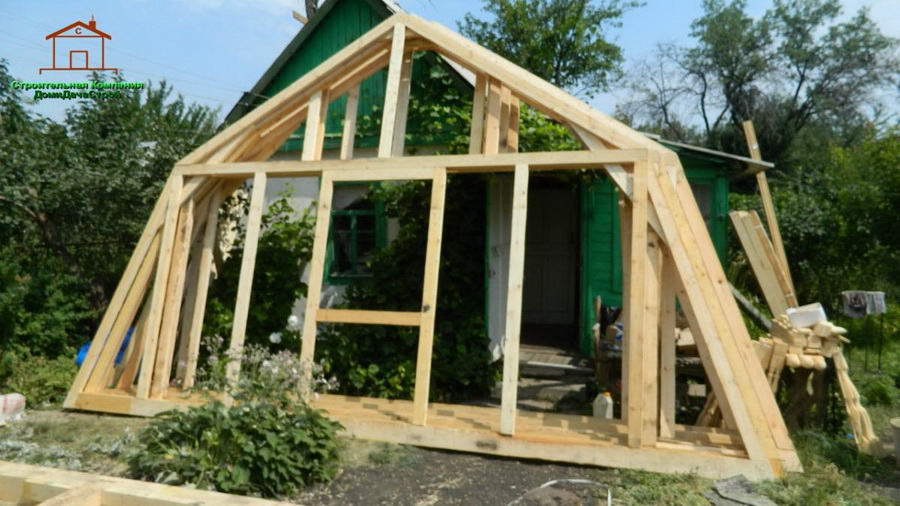

    • Нижні крокви, підкоси, стійки на землі з’єднуються разом, утворюючи так звані ферми.

      Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

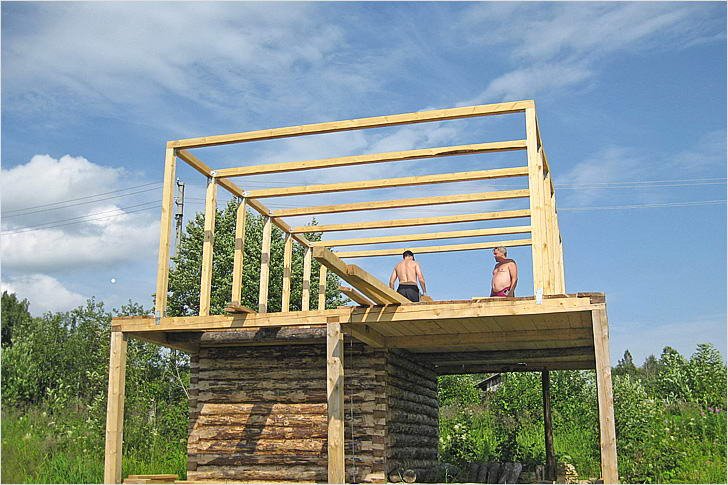

    • Готові ферми піднімаються на гору для установки.

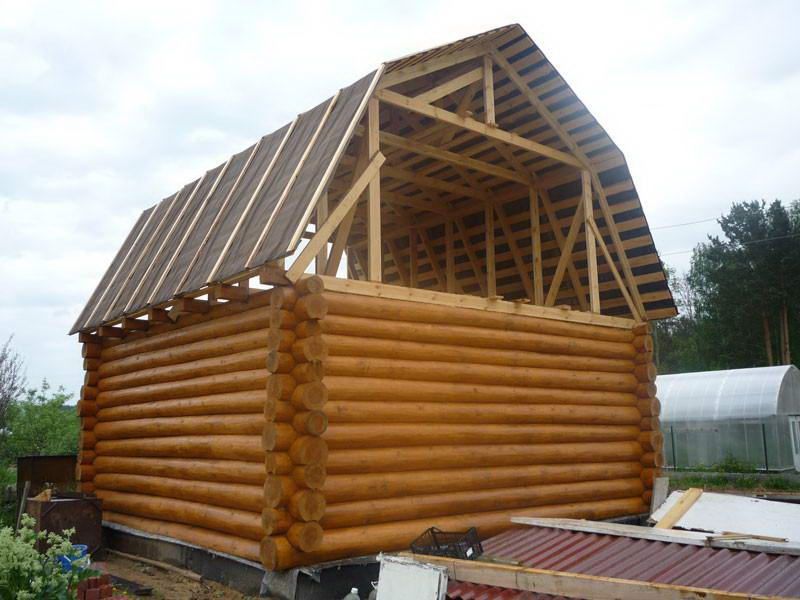

    • Ферми з’єднуються затяжками, настилаються верхні наслонние крокви.

      Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

    • Створюється решетування, монтується утеплювач, укладається покрівельний матеріал.
    • Фронтони, звиси обшиваються обраним матеріалом, віконні прорізи обладнуються.

    Кроквяна система ламаного даху — пристрій і розрахунок (фото, відео, креслення)

    Якщо розрахунок виконаний грамотно, кроквяна система ламаного даху є міцною, надійною конструкцією мансардної покрівлі, яка прослужить не одне десятиліття за умови регулярного контролю за станом.
