Кроквяна система двосхилого даху своїми руками: пристрій і конструкція

План крокв двосхилого даху

Двосхилий дах влаштовується відразу після зведення стін будинку, її конкретна конструкція і вага в чому визначаються архітектурним проектом і сильно відрізняються.

Але по суті двосхилий дах це дві сходяться під кутом площини, що спираються на однакової висоти (рідше різною) несучі стіни і/або систему підпор (крокви, стійки і т. д.). У верхній частині площин (скатів), закриваючи місце їх стику, встановлюють коник, бічні трикутні поверхні називаються фронтони і є продовженням стіни переднього (заднього) фасаду.

Розміри і кут нахилу скатів можуть бути будь-якими, як і довжина (ширина) покрівельних звисів, які в принципі можуть формувати галереї.

Зміст

Двосхилий дах будинку з СИП-панелей

Найпростіший варіант самостійного будівництва двосхилого даху передбачає дім із СІП-панелей. Скати її виготовляють з таких панелей, що й стіни і нашивається на систему підпор, сформованих зовнішніми і внутрішніми несучими стінами будинку.

Фактично, плита стіни у своїй верхній частині має висоту до даху» і зрізана на кут. Фронтон формується одночасно з фасадом. Цю систему «стропил» можна імітувати і для звичайного будинку, і навіть мансардного, встановивши трикутні або п’ятикутні форми із сіп-панелей або щитів поперек верхнього перекриття будинку, що будується. Вони одночасно дадуть опору для даху і розділяють простір приміщення під нею на приміщення, в щитах обов’язково потрібно буде прорізати дверні прорізи.

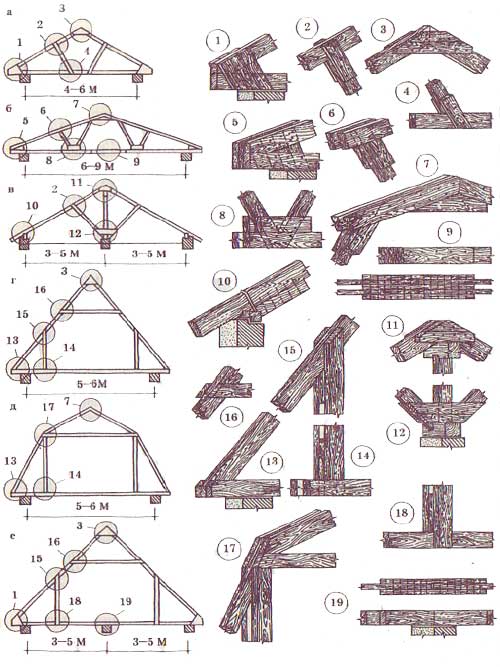

Пояснення по всім типам з’єднання стропил двосхилого даху

Двосхилий дах каркасної конструкції

Монтаж даху складається з 3 етапів:

Установка каркаса (несучих балок, несучої системи даху);
Пристрій обрешітки;
Монтаж покрівельного матеріалу.

Крокви це несуча система даху, тому важливий правильний розрахунок їх установки при будівництві кроквяної даху. Від цього залежать зовнішній вигляд даху, її надійність і ремонтопридатність, тому не варто економити на матеріалах. Занадто рясна на сніг зима може пошкодити «слабку» через дуже рідкісного кроку крокв дах. На крокви вибирають брус з рівної деревини (не косослойные, не перекручені шари!) тільки прямокутного перерізу, без дефектів, тріщин або гниття. Краще всього брати сосновий брус. Однак такий дах можна зробити і зварної з металевої профільної труби.

Установка П-образного каркаса

Установка балок перекриття, в цьому випадку вони повинні виступати за межі стін на 400-500мм. Установка вінця з бруса вздовж зовнішніх кордонів стін зовні укладають по периметру брус, відстань між ним і стіною повинна становити 400-500мм (це забезпечить захист стіни від вітру і опадів).

Установка обрізної дошки на перекладах вздовж будинку або на балках (лежні). На цій дошці надалі стануть опорні стійки. Можна одночасно зашити дошкою (по балках) підлогу горища. Дошка використовується зазвичай обрізна соснова, 150*50мм

Установка стояків і обв’язка їх верхній частині. На верх стійок встановлюють брус – прогін, який можуть додатково закріплювати підкосами. Один кінець підкоси, опиленный під кутом, що упирається в стійку, другий кінець закріплений у вибраному пазі середньої частини ноги крокв, Для закріплення підкоси його і кроквяну ногу пробивають наскрізь 200-міліметровими цвяхами, і виходять назовні кінці цвяха загинають (зазвичай вгору).

Установка фронтонів, які є торцевій опорою даху. Фактично це налаштування (нашивание) на передній П-подібної стійки верхньої трикутної частини фасаду. Фронтон формує кут нахилу даху і природно повинен збігатися з кутом нахилу стропил.

Кроквяна система двосхилого даху своїми руками: пристрій і конструкція

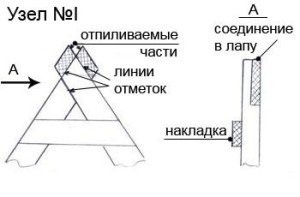

Установка системи крокв. Першими крокви встановлюють, прилеглі до фронтону. Щоб вони щільно прилягали і давали однаковий і міцний кут з’єднання вгорі, необхідно обпилювати їх. Формування підп’ятника і кута з’єднання: укласти дошки ребрами на фронтон, з виступом знизу і зверху фронтону на 10 см, відзначити і зробити лінію розпилу знизу, отчертить лінії виступання кінців дощок зверху. Зробити розпили. Знизу вийде скошений підп’ятник, забезпечує міцну установку. Щоб сформувати верхній кут крокв, потрібно вибрати отчерченную частину дошки, а потім з’єднати дошки «в лапу». Потім встановлюють накладку і металеві кріплення на сам кут крокв.

Монтаж крокв у каркас. Крокви встановлюються на систему стійок з обв’язкою. Для цього використовують ригеля, що спираються на обв’язку (для установки ригеля теж знадобиться вибрати частину дошки стропил). Під час встановлення крокв на ригелях необхідно домагатися однакової висоти верхнього кута крокв, для цього між виступами фронтонів туго натягують мотузку.

Перевірка висоти системи крокв. Выбивающийся по висоті елемент можна акуратно обпиляти, зазначивши потрібні по висоті лінії, – це простіше, ніж демонтувати і перебирати всю кроквяну пару.

Пристрій карниза. На крокви і фронтони, як на каркас, нашивається решетування з дошки або рейки, вище фронтонів роблять випуски в 300-400мм.

Пристрій покрівлі. Передбачає укладання гідро-пароізоляції, утеплювача і власне покрівельного матеріалу.

Існують кілька кроквяних систем, в тій чи іншій мірі підходять для різних видів даху і формують горище чи мансарду, але по суті вони всі створюються за цим принципом.
