В індивідуальному будівництві двосхилі дахи зустрічаються набагато частіше, ніж інші варіанти. Пояснення криється не тільки в практичності для наших широт, але і в конструкції кроквяної системи.

Для облаштування двосхилим покрівлі крокви укладаються за найпростішою схемою, не вимагаючи ні серйозних розрахунків, ні виконання складних монтажних робіт.

При цьому витрата матеріалу буде мінімальним, а міцність конструкції – максимальною.

Зміст:

  • Варіанти кроквяної системи
  • Наслонні крокви
  • Висячі крокви
  • Основні елементи конструкції
  • Етапи установки
  • Закріплення мауерлата
  • Монтаж крокв
  • Установка коника

Варіанти кроквяної системи


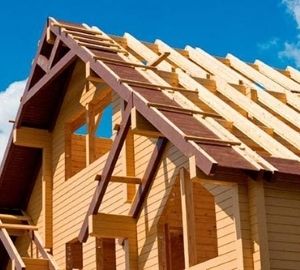

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відеоНезважаючи на всю простоту конструкції, під двосхилий дах можна створювати кроквяні системи кількох типів.

Тут вибір буде залежати від того, яким чином планується використовувати горищний простір і які особливості проекту самого будинку.

Так, скати покрівлі можна зробити рівними або різної довжини. Останній варіант надає екстер’єру котеджу оригінальність і дозволяє краще пристосуватися до троянді вітрів і кліматичних особливостей.

За видами конструкцій кроквяних систем двосхилі покрівлі діляться на наступні основні групи:

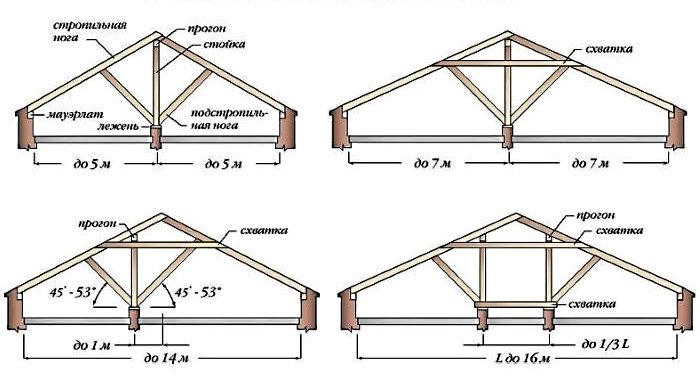

Наслонні крокви


Подібна кроквяна система застосовується у будинках, що мають у своїй середній частині поздовжню капітальну стіну. У цьому випадку навантаження від гребеня через вертикальні елементи передається на центральну несучу стіну. Сам коник при цьому приймає на себе вагу кроквяних ніг, позбавляючи всю систему від необхідності влаштування поперечок.

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

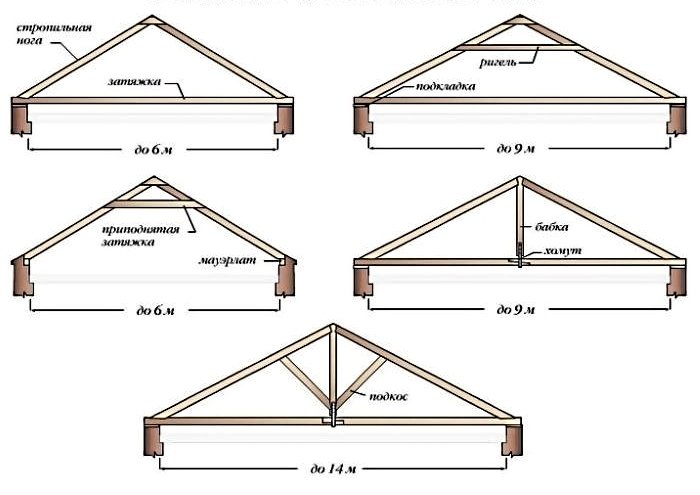

Висячі крокви


Даний варіант найбільш практичний при ширині будинку від 6 до 14 м. Невелика допустима ширина будинку для такої системи пояснюється значним навантаженням на стіни. Крокви усією своєю вагою спираються на стіни, межа міцності яких не безмежний.

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео
Для зниження навантажень на стіни в конструкцію висячих крокв вводять додаткові елементи підсилення: підкоси, затягування, бабки, ригелі і т. п. Підсилюють вузли можуть розташовуватися довільним чином, тому часто на них покладають подвійне функціональне навантаження. Для прикладу: встановлюються в нижній точці кроквяної системи затягування з успіхом справляються ще й з роллю балок стельового перекриття.

Основні елементи конструкції


Окремі елементи і вузли кроквяної обв’язки можуть бути виконані як з дерева, так і з залізобетону. В індивідуальному будівництві більш поширений перший варіант.

Кроквяна система складається з наступних конструктивних елементів:

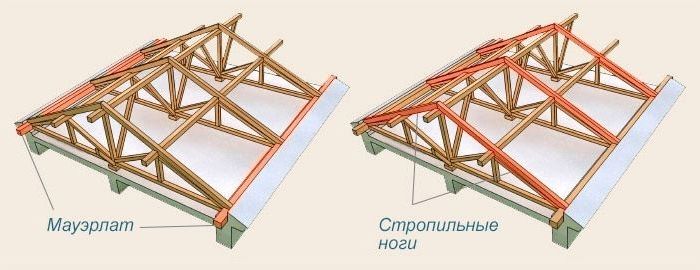

  • мауерлат, що представляє собою високоміцний брус, що укладається на несучі стіни і приймає на себе вагу крокв;
  • кроквяні ноги. Це похилі балки, що є основою для з’єднання всіх елементів і визначають форму даху;
  • Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

  • коник, утворений примиканням скатів покрівлі;
  • кобилки. Це дошки або відрізки бруса, якими нарощують кроквяні ноги для пристрою звису, якщо довжина крокв недостатня;
  • Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

  • звис даху, виконує функцію захисту стін від снігу і води, сходять зі скатів;

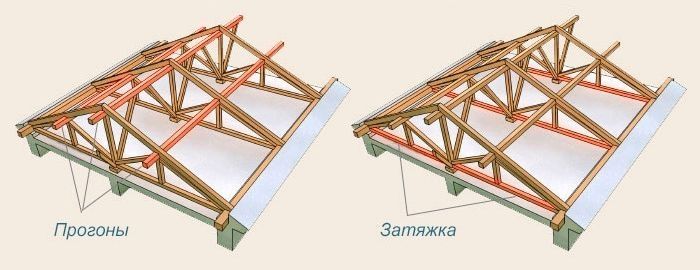

  • стійки, знімають частину навантаження зі кроквяних ніг. Встановлюються вертикально під прогони;
  • підкоси у вигляді похило розташованих балок, верхньою частиною підпирали прогони, а нижній упираються в лежень або мауерлат;
  • Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

  • затяжка, що зв’язує по горизонталі кроквяні ноги, не даючи їм розходитися;
  • Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

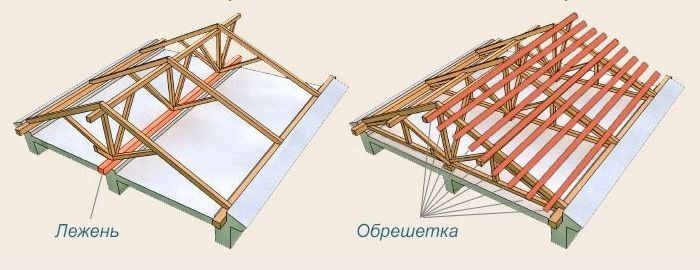

  • лежень – поздовжня балка, укладається в одній площині з мауерлатів під коником;
  • обрешітка, набиваемая поперек кроквяних ніг. Завдяки решетування вага покрівельного матеріалу розподіляється більш рівномірно.
  • Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

Між собою елементи кроквяної системи зв’язуються або цвяхами або болтами через висвердлені отвори. Що сходяться під кутом стики можуть посилюватися накладними металевими платинами або дошками.
Важливо! Заготовлюючи матеріал для створення дерев’яної кроквяної системи, необхідно звертати увагу не тільки на якість просушування і відсутність пошкоджень, але і на наявність сучків. Якщо такі все-таки є, їх розміри не повинні перевищувати третини товщини дошки або бруса.

Етапи установки


Послідовність дій при встановленні кроквяної системи двосхилого даху буде наступною:

Закріплення мауерлата


Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відеоДля влаштування мауерлата використовуються або стесанные зверху і знизу колоди, або профільований брус.

Мінімальний переріз матеріалу – 100 x 150 мм

Перед остаточною укладанням мауерлата потрібно підготовка:

  • на верхню частину несучої стіни накладається два шари щільного гідроізолюючого матеріалу;
  • брус просочується розчином антисептика для захисту деревини від вологи і гниття;
  • окремі частини мауерлата розкладаються по стінах для визначення їх довжин. Попутно перевіряється щільність посадки на підготовлене місце.

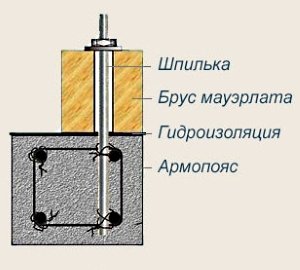

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відеоКріпити мауерлат можна будь-яким доступним способом, проте надійніше і простіше всього скористатися анкерним кріпленням:

  • анкерні болти суворо вертикально фіксуються на несучих стінах;
  • в брусах мауерлата висвердлюються отвори;
  • мауерлат насаджується на болти і остаточно фіксується.

Оскільки брус мауерлата має значний перетин, його укладання на довгі кріпильні болти часто буває проблематична. Для спрощення завдання перед укладанням бруса на стіну врівень зі зрізом болтів накладаються стопки тонких дощок. По мірі того, як ці дошки будуть вийматися з-під бруса, він буде насаживаться на болти рівномірно по всій своїй довжині.

Зафіксувати брус мауерлата можна або накруткою гайок з шайбами, або привариванием відрізка арматури.

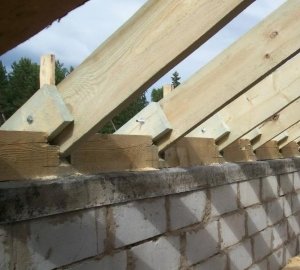

Монтаж крокв


Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відеоПослідовність дій при монтажі крокв буде такою:

  • на робочу площадку піднімається два бруса першої пари кроквяних ніг, довжину яких необхідно розрахувати заздалегідь;
  • у місцях з’єднання кроквяних ніг з мауерлатів на них розмічається і випилюється кріпильний зріз;
  • на верхньому стику (під коником) проводиться зарізання обох кроквяних ніг таким чином, щоб в точці накладання вони могли щільно з’єднатися;
  • стик кроквяних ніг фіксується цвяхами або болтами. Далі роботи повторюються для кожної пари кроквяних ніг. Оптимальний крок крокв при цьому – 70 см;
  • встановлюється і фіксується брус затягування;
  • під верхній стик кроквяних ніг встановлюється вертикальний брус (бабка);
  • поверх крокв набивається горизонтальна обрешітка.

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

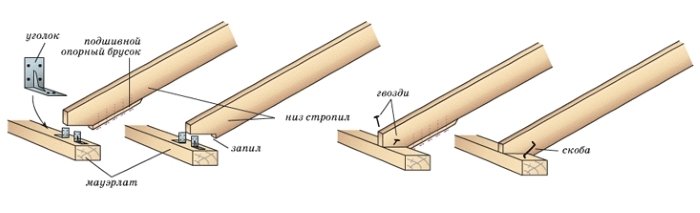

Кріплення кроквяної ноги до мауерлату цвяхами, скобами, куточками або дерев’яними коротышами носить конструктивний характер: закріплення від зсуву уздовж осі мауерлата.

Установка коника

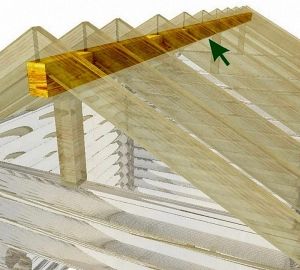

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відеоДля додання жорсткості кроквяної системи з центральною опорою необхідно встановити коньковий прогін.

Бажано, щоб під ним знаходилася несуча стіна. При її відсутності на паралельні несучі стіни укладаються лежні, а на них встановлюються бруси для додаткового посилення опори.

Для виготовлення конькового прогону використовують профільований брус з перетином 100 х 150 мм або дошку з перетином 50 х 150 мм і більше.

Висоту конька і кут нахилу скатів розраховують з урахуванням вітрового і снігового навантаження на дах будинку.

За допомогою рівня ретельно перевіряють горизонтальність конькового прогону і його паралельність зрізу стіни.

Увага! З-за неправильної установки конькового прогону можуть виникнути проблеми з монтажем покрівельних матеріалів, з’являться протікання, що призведе до авральним ремонту покрівлі.

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відео

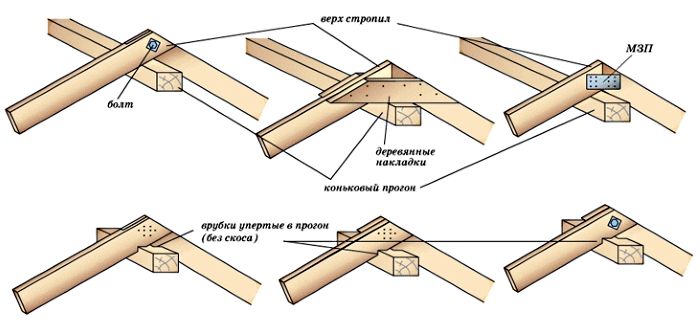

Варіанти кріплення крокв до конькового прогону.


Конькова частина кроквяної системи повинна мати максимально можливу міцність. Деяку ступінь жорсткості всієї конструкції забезпечують прогони. Проте в самій верхній точці буде потрібно створення додаткового ребра жорсткості.

Для цього решетування у верхній частині даху повинна набиватися впритул. Оптимальна ширина посиленою частини решетування під коником – 40-60 див. Міцна конькова частина не тільки забезпечить високий рівень безпеки покрівельних робіт, але і полегшить рівну укладання покрівельного покриття.

Кроквяна система двосхилого даху: пристрій, монтаж, креслення і схеми, фото і відеоМожливо, вам також буде цікаво дізнатися, як зробити двосхилий дах з мансардою.

А про те, як швидко і недорого побудувати односкатную дах, можна дізнатися тут.

Від продуманості і ретельності виконання кроквяної системи багато в чому залежить ефективність всієї покрівлі. Але побудувати акуратну, недорогий і гарний дах цілком доступне будь-якому домашньому майстрові. Досить лише вивчити схему монтажу крокв, придбати матеріал і не відступати від перевірених часом рекомендацій.

Детальніше про зведення кроквяної системи двосхилого даху дивіться у відео:
