Коли мова йде про двосхилим даху, найчастіше вона представляється трикутник, що увінчує будиночок на дитячому малюнку. Хоча, це примітивне зображення дає уявлення про її основною конструктивною межі, воно приховує від очей головне, те, що маскує профнастил або металочерепиця — кроквяну систему двосхилим даху. Ця пристрій з опорних опорних елементів дозволяє рівномірно розподілити вагу покрівлі між несучими конструкціями, гарантувати стійкість покрівлі до зовнішніх впливів. Дізнайтеся, як використовуючи профнастил і дерево, розрахувати, виконати монтаж двосхилим даху для будинку своїми руками.

Зміст статті

1 Базові елементи
2 Опорні елементи
3 Висяча кроквяна система
4 Кроквяна система наслонного виду
5 Розрахунок і будівельні норми
6 Матеріал та його підготовка
7 Відео-інструкція

Кроквяна система двосхилого даху — своєрідні каркас або остов, який можна побачити до того, як монтується профнастил або інший покрівельний матеріал, він виглядають як похилі прямокутні поверхні. Завдання каркаса полягає в розподілі навантаження між несучими стінами і забезпеченні стабільності покрівельної системи. Незважаючи на те, що монтаж даної конструкції вважається одним з найпростіших видів облаштування даху своїми руками, її пристрій включає в себе безліч елементів, взаємне розташування яких потрібно розрахувати.

Зміст

Базові елементи

Щоб зрозуміти, як працює кроквяна система двосхилим даху, потрібно почати зі знайомства з конструктивними вузлами. Щоб не блукати в нетрях термінології, розглянемо за допомогою схеми:

Мауерлат. Це свого роду фундамент для покрівлі. Мауерлат правильно розподіляє і передає навантаження від крокв до несучих стін. Найчастіше для цих цілей використовується квадратний брусок, переріз якого 100х100 мм або 150х150мм в залежності від ваги даху, який закріплюється врівень верхній частині опорних перекриттів. Між матеріалом стіни і мауерлатів прокладають кілька шарів руберойду для гідроізоляції. Монтаж роблять своїми руками за допомогою шпильок або анкерних болтів, якими стягують мауерлат з матеріалом з верхніми вінцями будинку. Потрібно розрахувати розташування шпильок так, щоб вони не потрапляли на місця кріплення крокв.

Кроквяна нога. Це основний елемент системи, який несе на собі тягар маси власне покрівлі, опадів, вітру.Однією стороною крокви спираються на мауерлат, інший на коньковый брус, вільно провисаючи над ними. Пристрій двосхилим даху припускає, що ноги розташовуються під кутом, утворюючи трикутник, саму стійкий по відношенню до зовнішніх впливів геометричну фігуру. Крокви виготовляються з міцних дощок, рекомендований переріз 50х150 мм або 10х150 мм. Крок між кроквами двосхилим даху варіюється в діапазоні 60 до 120 сантиметрів, його треба розрахувати. В цьому питанні працює елементарне правило — чим більш масивний покрівельний матеріал використовується, тим частіше крок. Профнастил укладають на крокви, крок яких укладається в діапазон 60-80 див. Якщо довжини бруса не вистачає для виготовлення крокв, виконує складання ноги з 2-3 елементів.

Коник. Це самий верх, пік даху, утворений з’єднанням кроквяних ніг. Монтаж коника найчастіше виконується на коньковый брус.

Звіс. Виступаюча частина даху, яка служить для захисту їх від атмосферних опадів. Між стіною і краєм звису має бути відстань не менше 40-50 див.

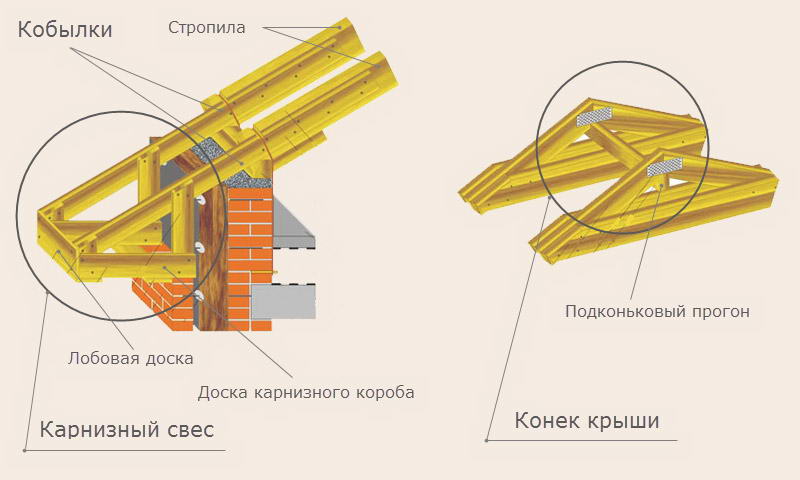

Кобилки. Дошки, з допомогою подовжують стропи для формування схилу, якщо їх власної діни не вистачає. Пристрій кобилок виправдано, коли немає необхідності у виготовленні збірних крокв.

Опорні елементи

Так як пристрій покрівлі має значну вагу, а випадають опади і вітер дають додаткове навантаження, щоб її конструкція залишалася стабільною, їй необхідні додаткові опори:

Лежень. Виготовляється з такого ж матеріалу як мауерлат, тобто з хвойного бруса, переріз якого збігається з розмірами мауерлата, так як виконує по суті ті ж самі функції. Однак розміщується він уздовж внутрішньої несучої перегородки. Монтаж лежня своїми руками не відрізняється від того, як встановлюють мауерлат.
Затяжка. Свого роду верхня обв’язка даху, горизонтальна балка, яка доповнює кроквяні ноги до трикутника. Затягування розташовується між ногами однієї кроквяної пари. Чим більше відстань від затяжки від балки перекриттів, тим товщі має бути перетин бруса необхідного для її виготовлення.
Стійки. Вертикальний опорний елемент, який потрібно встановити між коником і несучої перегородкою або колоною. Вони служать своєрідними підпорами, відводять навантаження від коника до несучої стіни всередині будинку.Стійки спираються на лежень або мауерлат. Оптимальний крок між стійками — відстань 1,2-1,5 м.
Підкоси. Так звані підкроквяні ноги. Встановлюються під кутом до строп, вони їх пов’язують з курінням, стійкою. Сукупність цих елементів прийнято називати фермою, її запас міцності настільки великий, що здатний витримати навіть дуже високі навантаження.
Обрешітка. Вона є опорним елементом вже для матеріалу, яким буде покриватися дах, це може бути профнастил. Так як призначення її суто практичної, використовувати можна найдешевший матеріал необрізну дошку, до якої попередньо була видалена кора. Суцільну обрешітку, яка вимагається, якщо запланований монтаж м’якої покрівлі або керамічної черепиці можна виготовити з листів вологостійкої фанери. Профнастил монтують на гратчасту обрешітку. Монтаж обрешітки своїми руками виконується за допомогою саморізів або цвяхів. Крок решетування необхідно розрахувати в залежності від ваги покрівлі.

Висяча кроквяна система

Її відмінна особливість в тому, що крокви має опору лише на бокові стіни споруди, тобто фактично висять на них, що призводить до виникнення розпирала навантаженні. Цей процес є негативним, так як з часом при такій взаємодії стіни можуть деформуватися, а будинок перекоситися. Щоб передати і розподілити навантаження, висяча конструкція доповнюється допоміжними елементами: затяжкою, бабою, укосами. Нижче представлені найбільш поширені види пристрою крові:

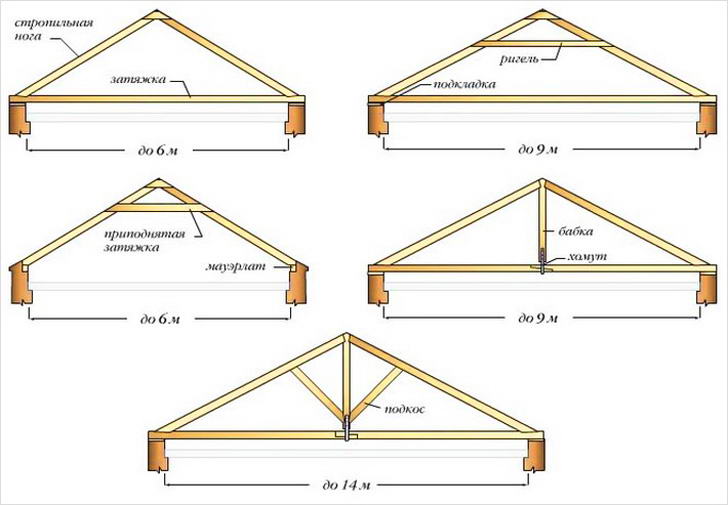

Проста трехшарнирная арка. Найпростіше рішення, виглядає як замкнутий трикутник, утворений стропами з затяжкою. Крок між кроквами трехшарнирной арки не повинен перевищувати відстань 0,8-1 м.

Трехшарнирная арка, посилена за допомогою бабки або підвісу. Малопоширена конструкція, до якої звертаються, якщо необхідна складання покрівлі для споруди дуже великій площі, в приватному житловому будівництві будь-яке поширення вона не набула. Також являє собою трикутник, посилений установкою бабки, дерев’яної підвіски, яка переносить вагу затяжки на коник. Природно, в основі конструкції лежить міцний мауерлат. Крок між стійками може доходити до 3 метрів, якщо перетин деревини досить велике.

Трехшарнирная арка з піднятою затяжкою. Оптимальний варіант, якщо при необхідності обладнати горищне приміщення. Щоб звільнити простір, але при цьому не знизити стійкість системи, затягування піднімається вище, майже до самого коника. Щоб компенсувати додаткове навантаження на розтяг, кроквяні ноги, перетин яких не менш 100х150 мм, кріпляться до мауерлату за принципом повзуна, а затягування врівноважується підвіскою. Така конструкція добре підходить до тяжких видів покрівлі металочерепиця та профнастил.

Трехшарнирная арка з ригелем. По суті ця схема з двома затяжками, так як ригель несе ті ж функції, тільки несе навантаження на стиск, має жорстке кріплення.

Трехшарнирная арка з бабою, підкосами. Якщо крокви мають значну довжину, доводиться підпирати ноги підкосами. Підкоси слід уперти в балку, так що вся навантаження буде лежати на верхній частині крокв, не доходячи до кінця ніг.Монтаж трехшарнирной арки досить складний для виконання своїми руками.

Кроквяна система наслонного виду

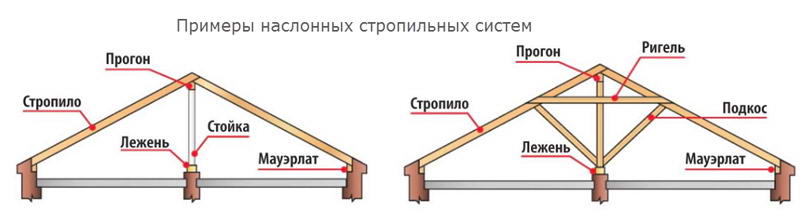

Її характеризує наявність внутрішньої опорної перегородки, розташованої на рівній відстані від протилежних стін. На цю перегородку спирається ліктем покрівля, щоб ефективніше розподілити навантаження між опорними елементами. Монтаж наслонной системи необхідний, коли дах має значну вагу чи розмір. Найчастіше використовуються такі види цієї системи:

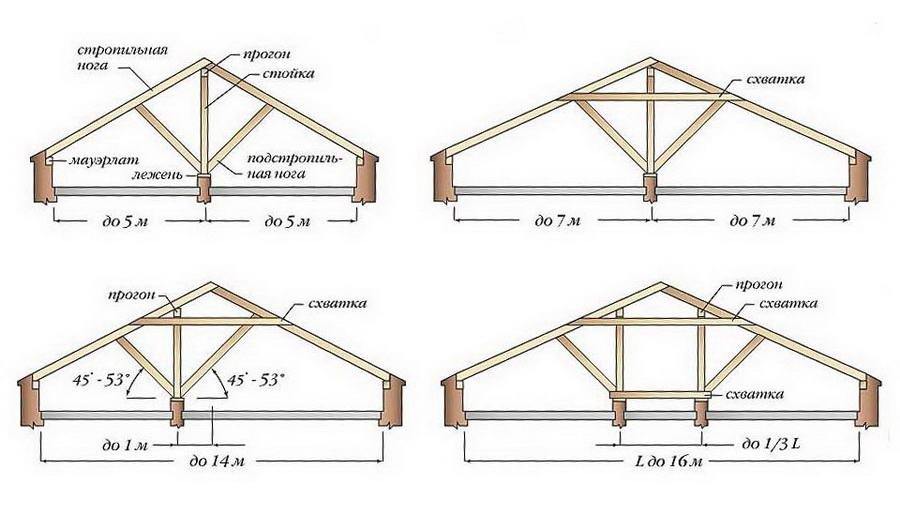

Безраспорная. Уздовж внутрішньої опорної перегородки настилають лежень, на який будуть спиратися стійки. Стоки кріпляться до прогону, встановлений під коником. У такій системі крокви середньої довжини піддаються лише вигину, не деформуючи стіни, не розпираючи їх. Крок між стояками має становити 1,2-1,5 м.
Втулка. У такому разі ноги крокв кріпляться до мауерлату пр принципом жорсткого кріплення, а не рухомого, а значить перенаправляють на стіни розпираючий навантаження, мінімізувати яку можна затяжкою.
З підкосами. Підкіс, також відомий як підкроквяна нога, кріпитися під кутом 45 градусів, він працює на стиск, передаючи навантаження від стропи до несучої перегородці. Таким нехитрим способом можна своїми руками зібрати покрівлю навіть для дуже великих споруд з прогонами більше 10 метрів.
З подстропильными балками. Даний метод застосовують, якщо в споруді внутрішніх дві перегородки. На лежень встановлюються балки і стійки. Затягування обладнується нижче прогонів, а встановити розшивки можна навхрест.

Розрахунок і будівельні норми

Не можна починати монтаж своїми руками без проектних робіт, перед зведенням повинен проводитися будівельний розрахунок кроквяної системи двосхилим даху. Він полягає у виконанні обчислень навантаження на опорні конструкції, щоб визначити, який крок повинен бути між кроквами. Насамперед розраховують ухил скатів з урахуванням особливостей клімату в місці будівництва: у вітряних районах він повинен бути більш пологим, в снігових — більш крутим. Врахуйте, що кожен покрівельний матеріал має свій рекомендований кут нахилу, профнастил має найширший діапазон допустимих значень.

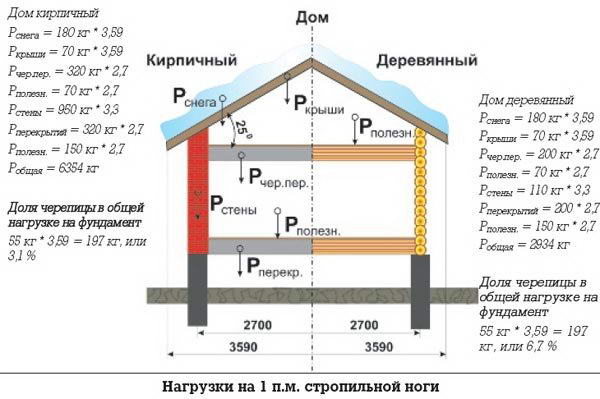

Якщо навантаження від випавшого снігового покриву, вітру вважається тимчасовою, то вага безпосередньо покрівлі — постійної. Щоб її розрахувати, потрібно обчислити масу всього покрівельного пирога, тобто підсумувати вагу перекриттів, кроквяної системи, покрівельного матеріалу, утеплювача. В середньому цей показник коливається близько 50 кг/м2. Виходячи з цієї цифри підбирають переріз балок, крокв, міцний мауерлат, крок між кроквами. Не знаючи, як правильно виконати розрахунок, можна допустити критичні помилки, виправити які згодом проблематично. Навіть якщо ви плануєте монтаж своїми руками, на підготовчому етапі правильніше звернутися за консультацією до фахівця.

Матеріал та його підготовка

Як ви зрозуміли з попереднього тексту, майже всі елементи кроквяної системи виконуються дерева. А в якості покрівельного матеріалу використовують профнастил, металочерепицю, шинглас або ондулін. Фахівці радять використовувати деревину хвойних порід, наприклад сосну. Чим більше перетин деревини, тим вище на неї ціна. Щоб термін служби був довгий, крокви і мауерлат не прогнили, обирайте високоякісні лісоматеріали, а особливу увагу приділіть попередньої підготовки. Першим ділом з дерева потрібно видалити кору, сучки, острогать. Місця, де розташовувалися сучки обробити спеціальними засобами, перш ніж почнеться зборка.

Брус, також як дошки слід обробити антисептичними складами глибокого проникнення, при бажанні використовують антипірени, водовідштовхувальні просочення. Щоб покриття було щільним, засіб наносять в два-три шари. Після цих маніпуляцій ваш дах буде захищена від деструктивної діяльності патогенної мікрофлори, вологості, а значить не засмутить вас протіканнями в самий невідповідний момент.

З допомогою професіоналів в покрівельному справі, використовуючи недорогі матеріали,наприклад, профнастил та дерево, можна своїми руками встановити не тільки надійний, але красиву, ефектну дах, яка правильно доповнить архітектурний задум будинку!
