Двосхилий дах з давніх часів є найпоширенішим типом покрівлі при будівництві малоповерхового будинку.
Проста конструкція, відмінна стійкість і пристосованість до різних кліматичних умов поряд зі стандартним підходом у будівництві та швидкістю зведення кроквяної системи є вагомими аргументами, перевіреними багаторічної будівельною практикою.
Особливості та види двосхилих дахів
Двосхилий (вона ж щипцеві) дах складається з двох похилих прямокутних площин – скатів, встановлених під кутом до зовнішніх стін будівлі.
За рахунок нахилу скатів відбувається природний стік природних вод (дощу, танення снігу).
Існує три основних види двосхилих дахів:
Кроквяні системи
Двосхилий покрівля має міцною і відносно легкою, тому велика увага приділяється пристрою кроквяної конструкції.
Її виконують таким чином, щоб дах могла витримати навантаження і при цьому не надавала б великого тиску на фундамент будівлі.
Пристрій кроквяної системи вітрової даху розрізняється використанням опорних підстав для крокв.
Існує три виду системи крокв:
- висяча
- насланні
- гібридна.
Відповідно, в конструкціях кроквяних систем використовують висячі, наслонние або одночасно обидва види крокв.
Висячі крокви використовуються, коли відстань між опорами становить максимум 6,5 метра.
Наслонні крокви встановлюються при наявності несучої середньої стіни або стовпчастих опор усередині.
У першому випадку закріплення крокв здійснюється з допомогою стіни і коника даху, які є опорами для країв кроквяних «ніг».
Другий спосіб установки використовується у будинках, що мають середню несучу стіну (проміжну опору), на яку спирається середня частина похилих крокв.
Конструкція висячих крокв працює не тільки на вигин, але і на стиск.
Для зниження розпираючого зусилля, створюваного кроквяними ногами«, їх з’єднують стяжкою.
Балки похилих крокв працюють лише на вигин.
При цьому витрати значно менше, ніж при будівництві будь-якої іншої покрівлі.
Самим кращим варіантом вважається гібридна кроквяна система двосхилого даху, яка припускає чергування висячих і похилих крокв.
В деяких випадках буває неможливо встановлювати тільки висячі або тільки наслонние крокви.
Така комбінована система крокв зміцнює конструкцію і знижує витрати на матеріали.

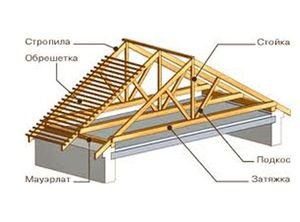

Праворуч на фото ви можете бачити креслення (схему) кроквяної системи двосхилим даху.
Несучими елементами двосхилого даху є:
- кроквяна система, що включає в себе:
- кроквяні ноги
- вертикальні стійки
- ригелі
- розпірки
- похилі підкоси
- коньковий прогін
- мауерлат – брус, який укладається по периметру конструкції або підкладається під стропильну ногу.

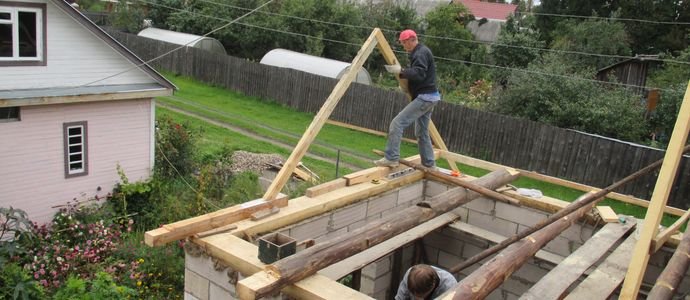

Монтаж і збірка крокв
До встановлення крокв виконується кріплення мауерлата до подовжнім стінам з використанням анкерних болтів.
Потім визначається оптимальне перетин кроквяних ніг з урахуванням їх довжини та кроку між ними.
Якщо потрібні пиломатеріали не тієї ширини і довжини, які є в наявності, то потрібні розміри досягаються шляхом їх зрощування з допомогою кріпильних елементів.
При використанні утеплювача відстань між кроквами необхідно підібрати таким чином, щоб теплоізоляційний матеріал довелося обрізати як можна менше.
Встановлення крокв двосхилого даху роблять у наступному порядку:
Розрахунок навантажень і кута нахилу
Проектування складної покрівельної конструкції вимагає професійного розрахунку.
Але розрахунок кроквяної системи двосхилого даху невеликій площі можна зробити самостійно, використовуючи для цього нескладні інструкції і прості формули.
Закінчивши такий підрахунок, бажано проконсультуватися у фахівця, щоб остаточно переконатися в надійності майбутньої покрівлі.
В першу чергу слід визначитися з кутом нахилу скатів.
Невеликий (5°-15°) нахил підходить тільки для деяких видів покрівельних покриттів, тому слід спочатку вибрати покрівельний матеріал, а потім розраховувати кроквяну систему.
Дуже важливо грамотно підрахувати часові (вітрові і снігові) навантаження.
Межі снігового навантаження залежать від кліматичного району і лежать в межах 80-320 кг/м2.
Для покрівлі з нахилом до 25° застосовується коефіцієнт переходу від снігового покриву на дах, рівний 1.
Для дахів з ухилом коефіцієнт дорівнює 0,7.
Наприклад, якщо навантаження снігового покриву на землю становить 130 кг/м2, то навантаження на покрівлі з нахилом 25°-60° становить 130?0,7=91 кг/м2.
Для підрахунку вітрового навантаження використовується коефіцієнт зміни вітрового тиску і аеродинамічних впливів.
Крім тимчасових навантажень обов’язково розраховується постійна навантаження, яке створює вага покрівельного пирога.
Він включає в себе вагу решетування і контррейки, теплоізоляційного шару, покрівельного матеріалу, а у випадку з мансардою – і вага внутрішньої обробки стель.
В середньому величина постійної навантаження становить 40-50 кг/м2.
Велике значення в будівництві двосхилим даху має кут її нахилу.
Він повинен визначатися не стільки архітектурними особливостями будови, скільки кліматичними особливостями регіону та видом встановлюється покрівлі.
Крутий кут нахилу даху необхідний у тих регіонах, для яких характерні часті випадання опадів.
Пологі схили підходять для районів із сильними вітрами, де необхідно розвантажити дах від вітрових навантажень.
Величина кута нахилу скатів вітрової даху коливається в межах 5°- 90°.
Найбільш поширені даху з кутом нахилу 35°- 45°.
Цей варіант найбільш економний у витрачанні будівельних матеріалів і забезпечує рівномірне навантаження по всьому периметру будівлі.
Горищне приміщення при такому куті нахилу має холодний тип і не придатне для проживання.
Кроквяну систему двосхилого даху можна розрахувати самостійно, скориставшись довідниками та спеціалізованими Інтернет ресурсами.
Але в будь-якому випадку необхідно порадитися з фахівцем.
Адже дах будівлі – найголовніший елемент його конструкції, який повинен бути міцним і надійним.
У висновку представляю вам наочний відео-урок з улаштування та монтажу крокв двосхилого даху:
