Кроквяна система чотирисхилого даху: пристрій, монтаж
Автор:Анастасія
На сьогоднішній день скатні покрівлі чудово показують себе при будівництві приватних будинків, великих садиб великої площі і маленьких затишних будиночків.
Як правило, такі будинки «криють» чотирисхилим дахом, що дозволяє звести просторе мансардне приміщення, затишний і комфортабельний.
Взагалі, при зведенні будинків необхідно враховувати безліч нюансів, недотримання яких призведе до обвалення даху, деформацій і проваленню покрівлі.
Всі нюанси умовно можна розділити на статичні та динамічні:
Статичні включають у себе ті, що діють постійно, а, саме, власна вага покрівлі. Цей вага — перший фактор, який впливає на вибір матеріалу для крокв. Справедливо, що при зведенні важкої даху з черепиці потрібно прокласти посилені лаги в систему крокв, посилити обрешітку і «корінні» балки, які також іноді називають «матицами»;
Динамічний фактор не має постійного впливу, швидше сезонне. До таких факторів можемо віднести поклади снігу, які також впливають в плані маси і надмірної ваги, який буде впливати на покрівлю і стропила. Необхідно пам’ятати, що, наприклад, у разі ламаної чотирисхилого даху з критими горищами вага від снігу або води розподіляється нерівномірно.
Щоб не турбуватися про свою безпеку і надійності майбутнього житла, необхідно зробити точний розрахунок і підготувати креслення кроквяної конструкції чотирисхилим покрівлі.
Види крокв для покрівлі в чотири скати
Як правило, якщо йдеться про чотирисхилого даху, то вона являє собою чотири криті сторони: дві у вигляді трапеції і дві у вигляді трикутника.
Таке становище сторін покрівлі називається вальмовим.
При зведенні такого даху немає необхідності зашивати фронтони, їх просто не буде.

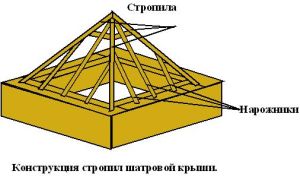

Крім вальмового покрівлі виділяють другий тип: шатрова, коли всі сторони представляють рівні по площі трикутники.
Конструкція крокв під чотирьохскатний дах може бути двох типів:
Висяча, коли лаги укладаються уздовж і дахові панелі чи черепиця укладаються також уздовж. Така конструкція прекрасно зарекомендувала себе в плані опору налеганию снігу та заметів на покрівлі. Поздовжнє розташування лад сприяє тому, що сніг спадає під власною вагою;
Наслонні кроквяні ноги чудово підійдуть для будинків з проміжними опорними балками і стовпами. У цьому випадку лаги укладаються один на одного внахлест, трохи завищуючи рівень даху щодо кроквяної опори.
Складові частини
Єдина схема даху складається з наступних елементів:
Балка мауерлата — це «фундамент» майбутньої даху, який представляє собою брус, обшитий листовим тонкостінних залізом. Мауерлат необхідний для того, щоб рівномірно прийняти навантаження на кожну сторону від чотирьох скатів. Також мауерлат перешкоджає «розповзання» і обвалу стін під вагою даху.
Кроквяні ноги, який виготовляються з бруска або колод.
Прогони, як правило, два на чотири скати. Це кріплення з бруса на чотири кроквяних ніг.
Стійки. Встановлюються в якості додаткових опор під коник, монтуються на горищі.
Підкоси або додаткові бічні упори для крокв.
Обрешітка. Дерев’яні викладки між покрівлею і дахової опорою. Служить для вентиляції простору під дахового.
Фотографії

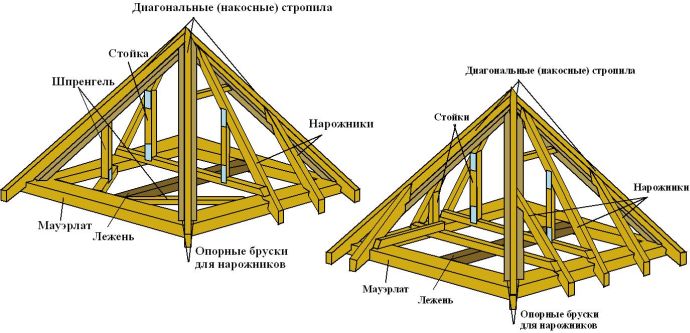

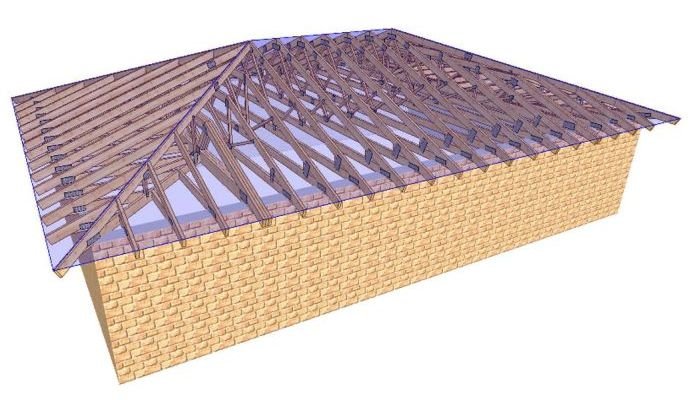

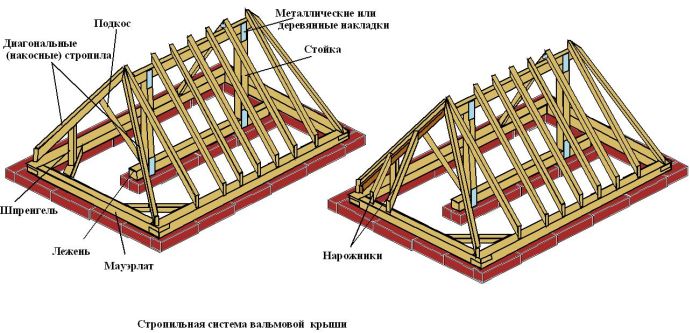

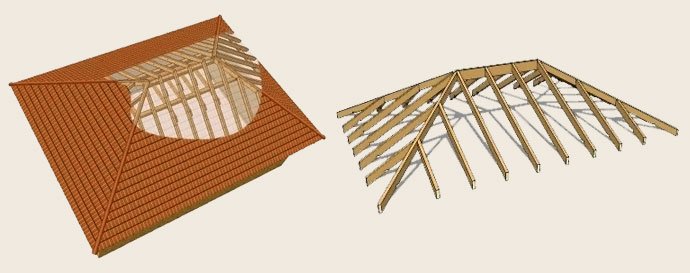

На фото можна подивитися різні варіанти систем крокв: для вальмового і шатрового даху.

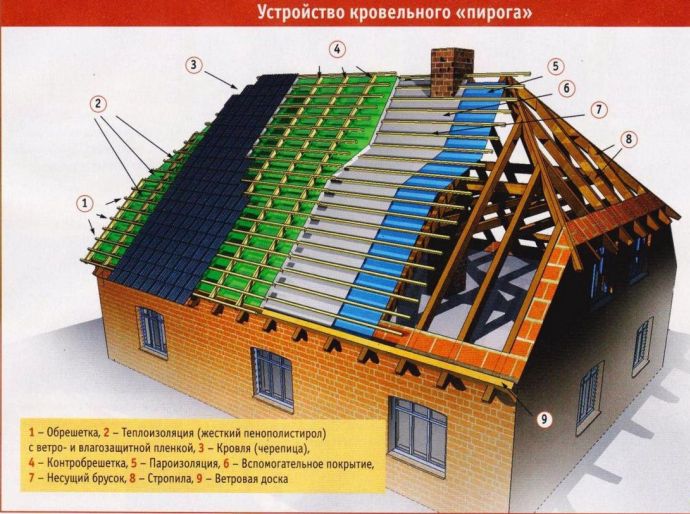

Наведена фотографія з утепленням покрівлі.
Монтаж кроквяної системи
Технологічний процес монтажу не являє собою щось важке або вимагає високих кваліфікованих навичок інженера або будівельника.
Якщо починати з самого початку, то весь процес можна укласти в наступні послідовні дії:
На дерев’яний зруб без даху або на будь-яке інше приміщення необхідно встановити балки мауерлата. Для цього необхідно проточить канавки вздовж чотирьох несучих стін.Балка мауерлата, обрамлена металом, укладається в одержаний паз, укладається на мастику і кріпиться з допомогою гвинтових скоб.
Від балки мауерлата «виростають» кроквяні ноги у формі майбутнього каркаса в чотири скати. Для цього кроквами викладається чотиристоронній каркас, який представляє собою два концентричних квадрата, щоб сторони вийшли у вигляді «гострої» трапеції з мінімальним кутом верху.
Кроквяні ноги зміцнюються прогонами і бічними кріпленнями.
На отриманий каркас укладається решетування, виготовлена з тонкого бруса.
В принципі, основна частина робіт готова, після цього необхідно подумати і вирішити, з якого матеріалу класти дах.
Двосхилий дах виготовляється аналогічним чином, тільки каркас являє собою центральну балку — «сволок» і 4 кроквяні дошки на кожну сторону.
Покрівлі в кілька скатів являють собою чудове поєднання ціни, якості і комфорту.
