Кроквяна система – це поєднання всіх опорних елементів, що утворюють каркас, на якому лежить покрівельний пиріг. Від міцності і надійності цього підстави залежить здатність даху витримувати вітрове, снігове навантаження, захищати внутрішні приміщення від води і холоду. Щоб не вдаватися до дорогих послуг фірм, які виконують покрівельні роботи професійно, ми розповімо з чого складається кроквяна система чотирисхилого даху, які матеріали потрібні для її виготовлення і як здійснити її складання.

Зміст статті

  • 1 Види чотирисхилі дахів
  • 2 Види кроквяних систем
  • 3 Розрахунок ухилу скатів і висоти коника
  • 4 Розрахунок навантажень
  • 5 Основні елементи
  • 6 Монтаж кроквяної системи
  • 7 Відео-інструкція

Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

Види чотирисхилі дахів

Назва «чотирьохскатний» об’єднує декілька видів дахів, які складаються з чотирьох площин, скатів:

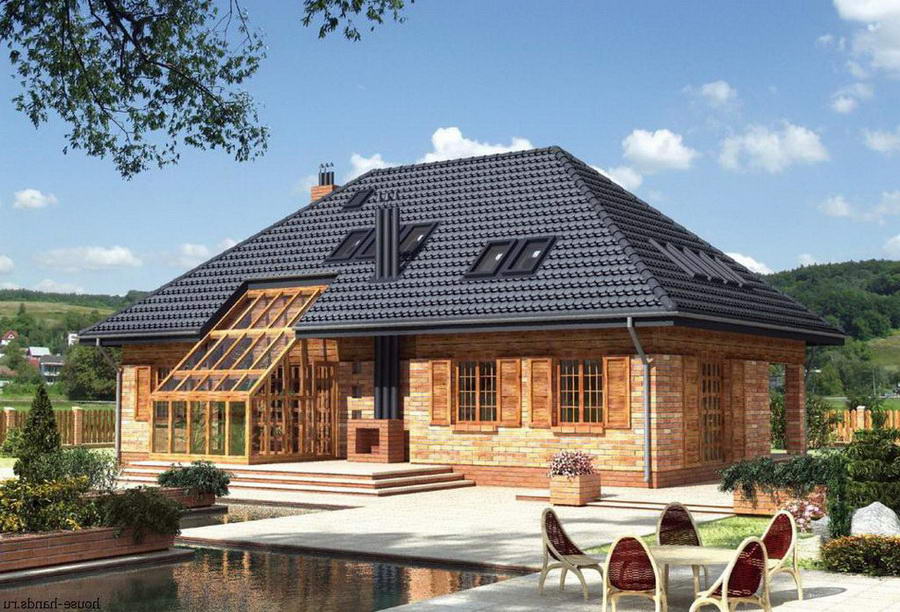

  • Вальмовий. Її конструкція включає чотири скати двох геометричних форм: дві з них – у вигляді трапеції, два – трикутні. Скати у формі трикутника замінюють собою фронтони споруди. З одного боку, це плюс, так як можна заощадити на матеріалі для стін, а з іншого, мінус, тому що відсутність фронтонів не дозволяє монтувати звичайні вертикальні вікна.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

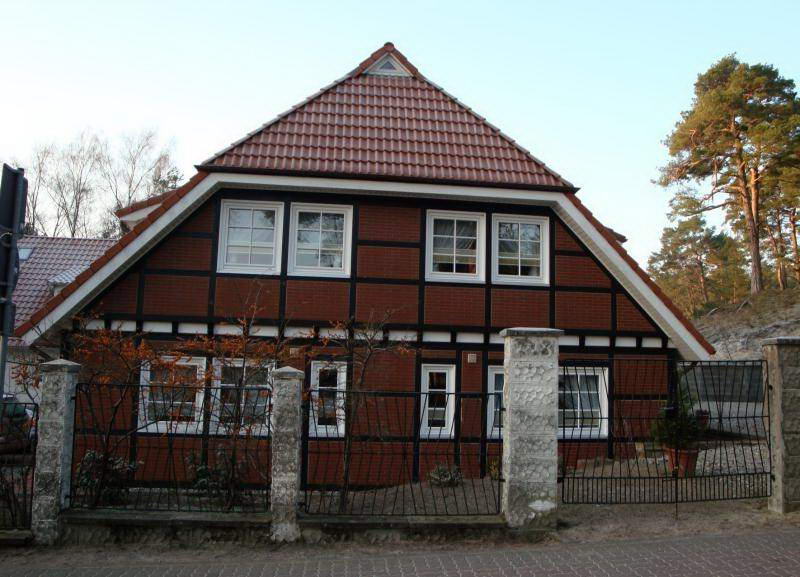

  • Напіввальмові голландська. Насправді, її відносять то до двухскатным видами покрівлі, то до четырехскатным. В розгубленість покрівельників вводять усічені торцеві скати, вальми. Вони не замінюють собою фронтон, а видозмінюють його до трапецієподібної форми. Голландська дах виглядає досить оригінально і відмінно підходить для будівництва вітряних районах завдяки зниженому ефекту парусності.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

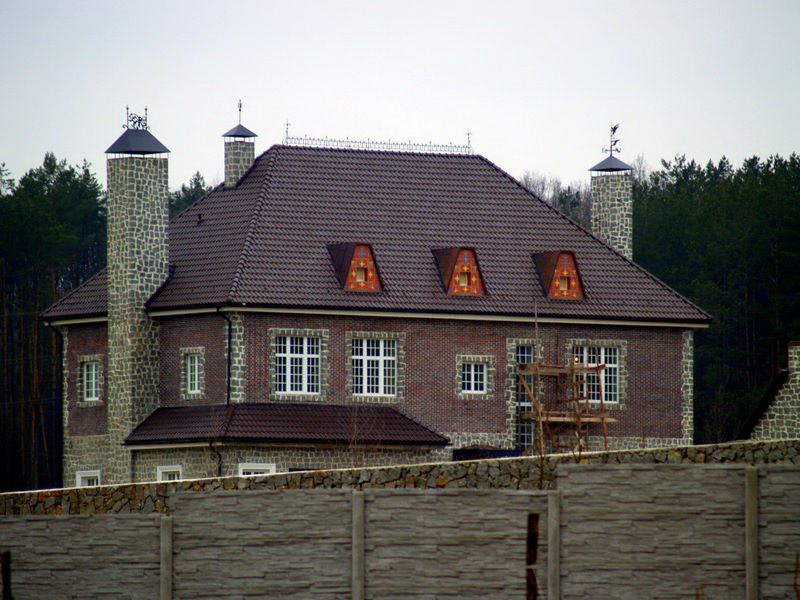

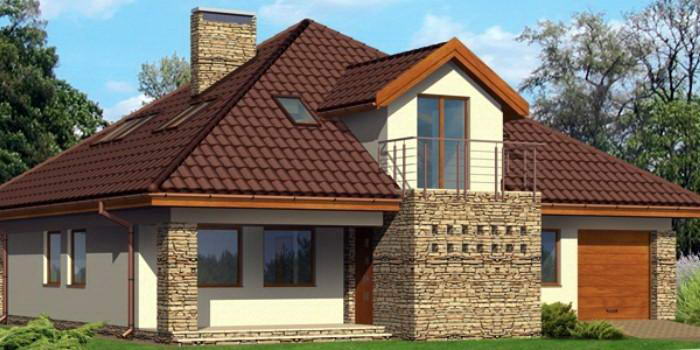

  • Напіввальмові датська. Вальми цього виду покрівлі відсікають не верхню частину фронтону, а нижню, утворюючи скат звичайної довжини. А під коником при такій конструкції залишають маленький фронтон у вигляді трикутника, які тим не менш дозволяє заощадити на мансардних вікнах і організувати більш доступне вертикальне освітлення.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

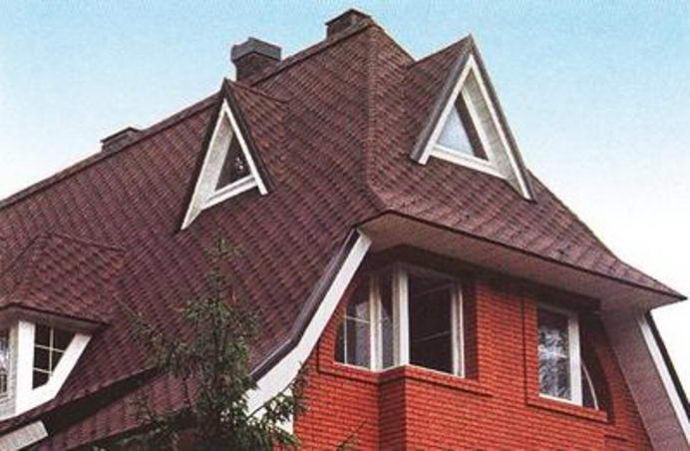

  • Шатрова. Шатровий дах використовується для будівель, що мають квадратну форму. Вона складається з чотирьох скатів, які представляють із себе рівнобедрені трикутники і сходяться в одній точці, не утворюючи коника.

Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

Не дивлячись на зовнішні відмінності, кроквяні системи чотирисхилого даху складають з одних і тих же елементів, керуючись однаковими правилами.

Види кроквяних систем

Кроквяна система даху четырехскатного виду приймає різний вигляд, в залежності від вихідних умов: площі перекривається будинку і внутрішнього планування. Виділяють три види:

  • Висяча. Застосовують для споруд, в яких немає внутрішніх несучих перегородок, тому опора здійснюється лише на зовнішні стіни. Висяча кроквяна система чотирисхилого даху відчуває навантаження на вигин, стиск і розпирання. Щоб врівноважити впливові сили вводять додаткові, що врівноважують елементи – затяжки, ригелі, бабки. Складність конструкції полягає у великій кількості складових частин, високому витраті матеріалу і, як наслідок, великому вазі, який здатний витримати лише грунтовний фундамент.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

  • Насланні. Її влаштовують у будинках, посередині або збоку яких існують внутрішні несучі стіни. Кроквяна система в такому випадку має опору не лише на зовнішні, але й на внутрішні стіни. Посилена стійками кроквяна система виходить більш надійною і врівноваженою, монтувати її простіше і дешевше.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

  • Комбінована. Складається з елементів наслонной та висячої кроквяної системи. Її застосовують, якщо в якості додаткової опори використовують не внутрішню стіну, а колони або стовпи. Тоді висячі крокви чергуються з наслонними, утворюючи ажурну конструкцію з відкритими балками перекриттів.
  • Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    Кокою вид кроквяної системи підійде для конкретного будинку, визначають в період проектування, виробляючи розрахунки і складаючи креслення.

    Розрахунок ухилу скатів і висоти коника

    Складання проекту кроквяної системи чотирисхилого даху починають з розрахунків, які визначають геометрію майбутньої конструкції:

    • Розрахунок ухилу скатів. Професійні проектувальники виконують розрахунок, заснований на тригонометричних формул, обчислюють кут нахилу ската через косинус трикутника за заданими основою, рівною ширині будинку. Але початківці будівельники можуть використовувати довідкові таблиці, в яких призводять рекомендовані значення ухилу для зон різної вітрового і снігового навантаження, і різних покрівельних матеріалів. Серед цих факторів визначають лімітує, який і буде оптимальним для цієї споруди. Зауважимо, що кут нахилу з катов в діапазоні 45-55 градусів підходить для більшості проектів. Однак, чим він крутіше, тим більше матеріалів витрачається при будівництві.

      Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

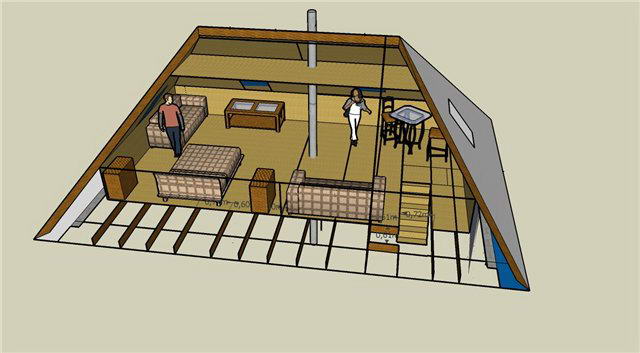

    • Розрахунок висоти гребеня. Його ставлять на друге місце тому, що для обчислення потрібно відомий кут нахилу скатів. Для визначення параметра також використовують тригонометричні формули, представляючи кроквяну ферму як трикутник з двома розрахованими кутами і відомим підставою. Важливо врахувати, що, якщо горищне приміщення буде використовуватися не тільки для зберігання, коник розміщують, беручи до уваги бажану висоту стелі мансарди. Шатровий дах має коньковий вузол, так як всі крокви сходяться в одній точці.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    Полегшити процес проектування кроквяної системи чотирисхилого даху можуть спеціальні комп’ютерні програми-калькулятори, які вимагає тільки занесення вихідних даних: розмірів будинку, кількості скатів.

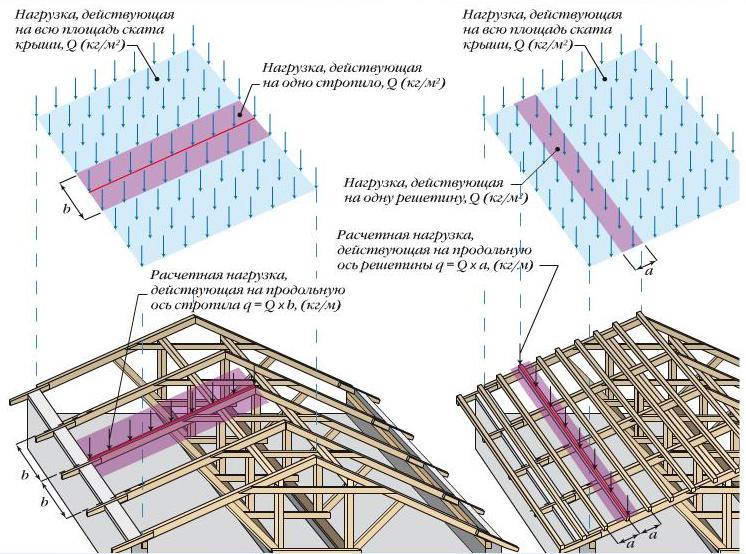

    Розрахунок навантажень

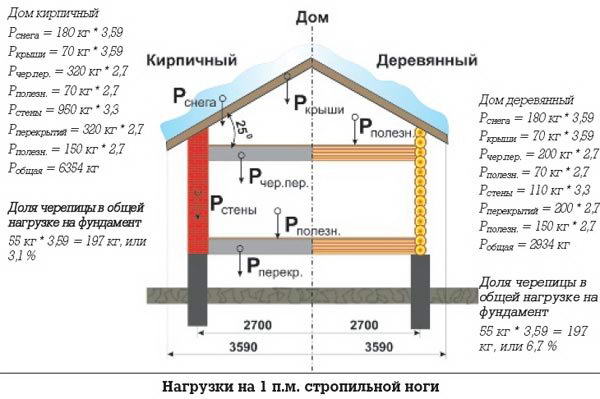

    Наступний етап проектування – визначення складу елементів кроквяної системи та їх перетину. Для цього виконують розрахунок навантажень, яким піддається чотирьохскатний конструкція. Вони діляться на три типи:

    • Постійні. Їх чотирьохскатний дах відчуває весь час. У цей тип включають вага покрівельного пирога, кроквяної системи, мансардного статі, якщо планується використання горища як житлового приміщення. Не забудьте, що снігозатримувачі водостічна система – це теж додаткове навантаження, яку несе на собі дах.

      Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    • Тимчасові. Дії цих навантажень конструкція піддається не постійно, а лише час від часу, в інші ж періоди воно мінімально. Мова йде про снігового і вітрового навантаження, вага талої і дощової води, масі людини, проводить ремонт і обслуговування даху.

      Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    • Особливі. Цей пункт актуальний для жителів районів з підвищеною сейсмічною або ураганної небезпекою. Чотирьохскатний дах проектують з урахуванням можливих екстремальних навантажень, щоб убезпечити знаходяться під нею людей.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    Підсумовуючи значення всіх навантажень, визначають загальну, яка, в залежності від використовуваного покрівельного матеріалу може досягати 180-250 кг на квадратний метр. Виходячи з цієї цифри визначають кількість елементів кроквяної системи і їх перетин, звіряючись з довідковою таблицею. Більш складні системи зручніше розраховувати в спеціальних програмах, результатом роботи яких є готова схема кроквяної системи даху четырехскатного типу.

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    Основні елементи

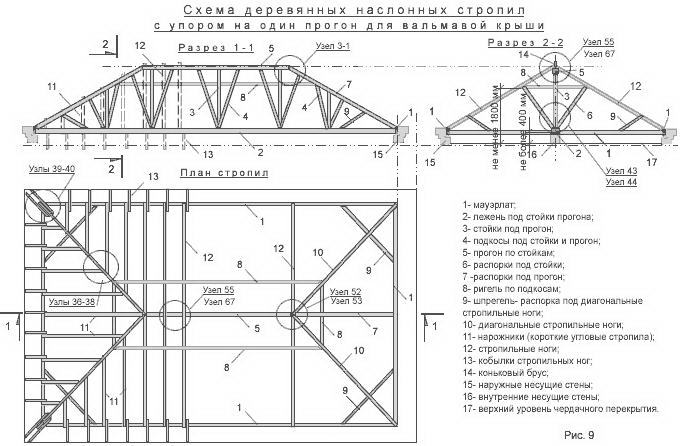

    Кроквяна система чотирисхилого даху складається з безлічі складових частин, обов’язкових та допоміжних:

    Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

  • Мауерлат. Брус перерізом 100х100 мм або 150х150 мм, рівномірно розподіляє навантаження по периметру несучих стін. Відмінність чотирисхилого даху в тому, що для її встановлення потрібно чотири мауерлата, а не два, як для двосхилим.
  • Лежень. Брус, службовець опорою для стійок, яке використовують у наслонной кроквяній системі. Він, як і мауерлат, розподіляє вагу покрівлі, але знаходиться на внутрішній несучій стіні.

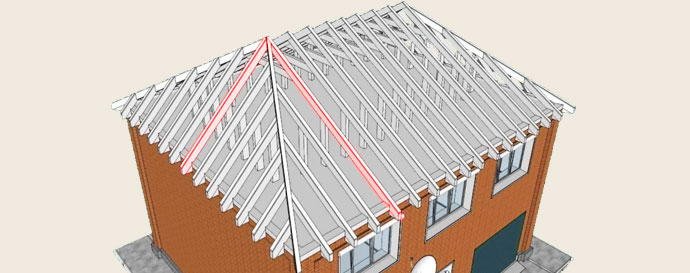

  • Кроквяні ноги. Елементи з дощок перетином 50х150 мм або 100х150 мм, які несуть на собі покрівельний пиріг і задають геометрію скатів. У будівництві чотирисхилі дахів використовують рядові, наслонние і нарожные крокви. Пересічні розташовуються парами вздовж конькового прогону, утворюючи трапецієвидні скати. Накосние, розходячись від коника до двох кутах будинку, формують торцеві трикутні скати. А нарожные крокви спираються верхньою частиною на наслонние і мають різну довжину.
  • Коньковий прогін. Брус, що спирається на вертикальні стійки, до якого кріпляться крокви. Це найвища точка даху.
  • Стійки. Вертикальні підпори, які встановлюють на лежень. Вони підтримують коньковий прогін або середину кроквяної ноги.
  • Підкоси. Бруски, які встановлюють під кутом до кроквяних ніг для запобігання їхнього прогину.
  • Затяжка і ригель. Горизонтальні перемички з дерева або металу, що з’єднують пари кроквяних ніг, знижуючи розпираючий навантаження на стіни. Ригель встановлюють у верхній частині крокв, в затяжку в нижній, часто використовуючи в якості балок перекриття.
  • Шпренгельные ферми. Шпренгель – вертикальна стояка для накосных крокв. Якщо його не в що уперти, встановлюють затяжку між двома сусідніми сторонами будинку за допомогою металевих куточків прикріплюють шпренгель.
  • Обрешітка. Підстава для настилу покрівельного матеріалу. Якщо дошки прилаштовують без проміжків, конструкція решетування називають суцільною. А якщо дошки чергують з невеликим просвітом – гратчастої. Схема обрешітки залежить від виду покрівельного матеріалу.
  • Звис даху. Частина крокв, яка на 40-50 см виступає за периметр будинку, захищаючи його від вологи.
  • Монтаж кроквяної системи

    Маючи на руках креслення кроквяної системи, можна починати роботи по збірці. Так як в якості матеріалу використовують в основному натуральну деревину, не буде зайвим обробити її антисептиком глибокого проникнення для захисту від вологості і бактерій. Покрівельні майстри звертають на ряд особливостей, які варто враховувати при монтажі кроквяної системі чотирисхилого даху:

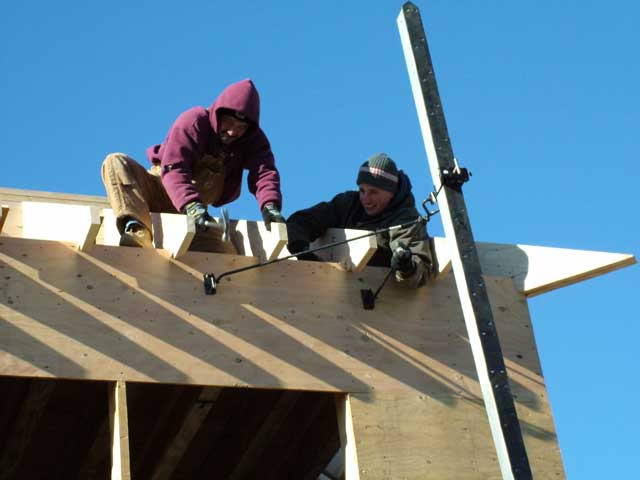

    • Виконувати роботи із складання даху поодинці важко навіть дуже досвідченому працівникові у зв’язку з великою довжиною і вагою кроквяних ніг і стійок.

      Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    • Так як деякі елементи кроквяної системи мають більшу довжину, зокрема діагональні крокви, пиломатеріали стандартних розмірів не підійдуть для їх виготовлення. Цю проблему вирішують за допомогою складових кроквяних ніг з двох або навіть трьох частин.

      Кроквяна система чотирисхилого даху — конструкція і креслення (фото, відео, схеми)

    • Якщо довжини крокв не вистачає для формування звису, їх надставляють кобылками, виготовленими з дощок меншого перерізу.

    Грамотно розрахована і якісно зібрана кроквяна система – основа довгої експлуатації чотирисхилого даху, яка стане надійним захистом від негоди, в незалежності шатровий вона або вальмовий!
