Крокви своїми руками: розрахунок навантажень, перерізу, довжини, установка

Монтаж кроквяної системи своїми руками – складний процес, що вимагає суворого дотримання технології і безпомилкових розрахунків.

На несучу конструкцію діють постійні навантаження, враховуючи які вибирають крок, перетин кроквяних ніг, елементів решетування і контррейки та ін.

Пропонуємо ознайомитися з поетапним процесом монтажу крокв і їх розрахунком.

Зміст

Матеріал для крокв

Для монтажу крокв використовують брус або дошку певного перерізу, який розраховується в процесі проектування з урахуванням усіх навантажень.

Застосовують тільки ретельно просушені, оброблені антисептиком і вогнетривким складом заготовки, у яких мінімальна кількість сучків і відсутні навіть дрібні тріщини.

Вологість деревини повинна бути в межах 20-23 відсотків.

Деякі фірми пропонують вже заготовлені та належним чином підготовлені кроквяні ноги».

Їх досить правильно зібрати на місці будівництва.

Є також готові кроквяні ферми.

Їх монтаж ще більш спрощується.

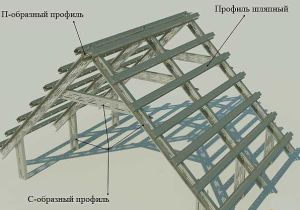

Металеві конструкції

Вкрай рідко використовують металеві крокви.

У них багато недоліків: дорожнеча, велику вагу (виявляється додаткове навантаження на стіни і фундамент), необхідність залучення крана, поява іржі на зварювальних швах і т. д.

Металеву систему в основному застосовують для промислових будівель.

Об’єднані елементи

Мінус дерева в тому, що воно з часом деформується під впливом навантажень.

Тому використовують комбіновані крокви з дерев’яних і металевих елементів.

Металеві застосовуються для підвищення несучої здатності конструкції.

До них відносяться ригелі, підкоси, бабки і т. п.

Мінусом такої кроквяної системи є накопичення конденсату на металі, що у свою чергу може спровокувати загнивання дерев’яних частин.

Елементи кроквяних конструкцій

Конструктивно кроквяна система складається з наступних елементів:

Кроквяні ноги, утворюють скелет даху.

Мауерлати – бруси, які укладаються по периметру стін. На них спираються кроквяні ноги.

Вертикальні стійки, на які спирається «коник даху.

Коньковий прогін.

Підкоси. Їх застосування дозволяє використовувати крокви меншого перерізу при незмінному навантаженні, а також збільшити довжину прольотів між стінами.

Ригелі. Вони запобігають прогин кроквяних ніг.

Затягування. Необхідні для того, щоб знизити навантаження на стіни.

Обрешітка і контробрешетка.

Кроквяні системи

Існують системи наслонних і висячих крокв.

Висячі крокви спираються на дві стіни, а насланні – на три.

Замість середньої стіни можуть використовуватися окремо стоячі опори.

Конструктивні елементи висячі конструкції:

кроквяні ноги;
балки горищного перекриття, які виступають у ролі нижніх затяжок;
ригель.

Іноді додатково використовують бабки (вертикальні стійки) і підкоси, отримуючи тим самим надійну конструкцію.

Наслонними називають крокви, що спираються на три стіни.

Вони складаються з кроквяних ніг, мауерлатів, вертикальних стійок, ригелів, підкосів.

Застосовують таку систему на практиці тоді, коли відстань між опорними стінами не більше 6.5 метрів.

Мауерлат робиться в тому випадку, якщо стіни будинку виконані з цегли, піноблоків і тому подібних матеріалів.

Обчислення

Щоб максимально спростити розрахунки, скористайтесь спеціалізованими програмами або онлайн-сервісами.

Так ви заощадите дорогоцінний час.

Послідовність розрахунку кроквяної системи

Розрахунок починається з визначення навантажень, які будуть діяти на дах після її монтажу.

До них відносяться:

вітрові навантаження;

снігові навантаження;

вага покрівельного покриття;

вага решетування, контррейки та чорнового настилу;

вага утеплювача при його наявності;

вага кроквяної системи з усіма елементами.

Провівши всі розрахунки, без проблем вибирають потрібний переріз кроквяних ніг і дощок решетування, а також крок їх установки.

Від правильно проведених обчислень залежить міцність кроквяної конструкції.

Вона не повинна розвалитися під власною вагою та іншими навантаженнями.

Визначення снігового навантаження

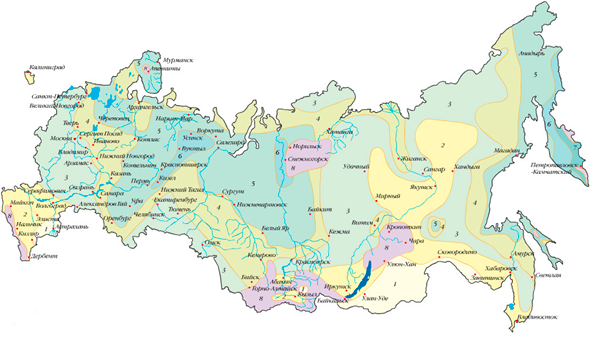

Для розрахунку використовують карту снігових навантажень Росії.

По ній необхідно знайти номер свого регіону, потім по таблиці подивитися, скільки кілограмів снігу осідає на один квадратний метр покриття даху.

Повна навантаження розраховується з урахуванням всій площі даху.

Однак отримане значення є усередненими.

Розрахувати максимально можливе навантаження на схили даху можна наступним чином:

По таблиці знаходять значення (S), відповідне регіону проживання;

Визначають кут ухилу скатів. Для цього висоту даху ділять на половину прольоту, після чого по таблиці нижче вибирають відповідне значення;

Вираховують значення коефіцієнта m з обліку ухилу скатів.
Якщо ухил менше 30 градусів, то m = 1,
якщо від 60 і вище град., то m = 0,
якщо від 30 до 60 град., значення знаходять за формулою m = 0.033 x(60-«кут ската»);

Знаходять максимальне навантаження на дах по формулі Smax=S*m.

Знаходження вітрової навантаження

Розрахунок ведеться за даними карти вітрових навантажень і кількома формулами, як у першому випадку.

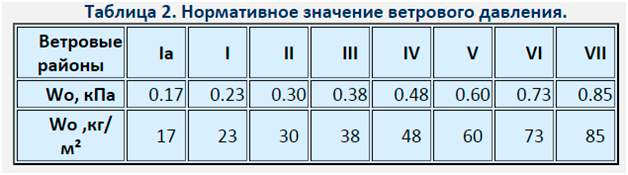

Також задіють таблицю нормативного тиску вітру і таблиці з коефіцієнтами.

Розрахунок ведеться в наступному порядку:

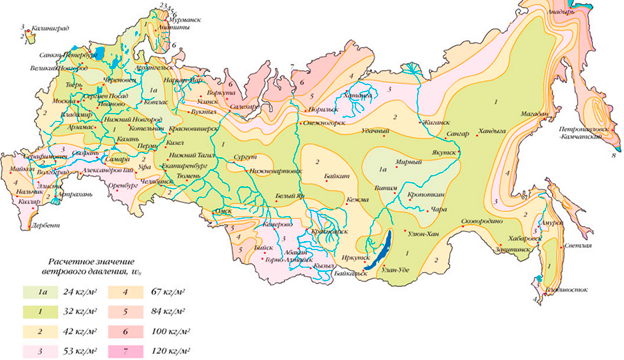

По карті знаходять значення впливу вітру на 1 квадратний метр даху з обліку району проживання (W0);

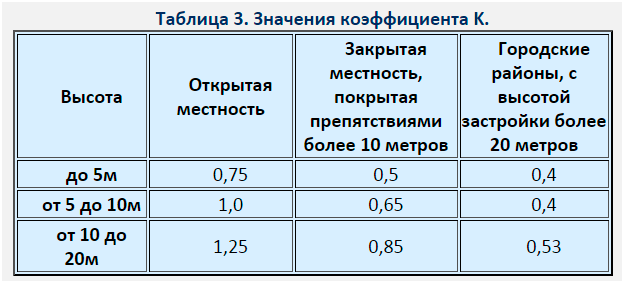

За таблицею «Значення коефіцієнта k» знаходять коефіцієнт, враховуючи висоту будинку і місцевість, в якій він розташований;

Виходячи з кута ухилу скатів даху, вибирають аеродинамічний коефіцієнт (C). Він знаходиться в межах від -1.8 (? менше 30 градусів) до + 0.8 (? більше 30 град.)

Знаходять за формулою Wm= Wo·K·C значення навантаження від вітру.

Вага покрівлі

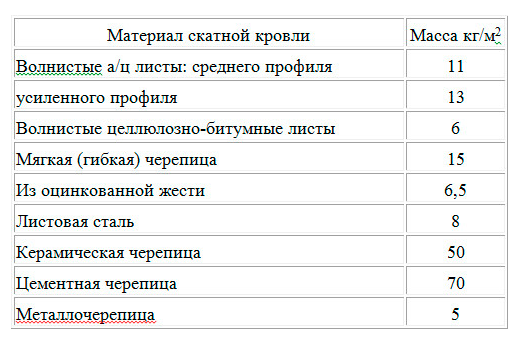

Навантаження вибирається з таблиці.

Вага елементів кроквяної системи: решетування, чорнового покриття і т. д.

Користуються наведеними нижче даними.

Для подальшого розрахунку перерізу крокв, решетування, контррейки та їх кроку отримані значення підсумовують.

Розрахунок перерізу, довжини і кроку крокв

Порядок розрахунку наступний:

Знаходять тиск на 1м2 кроквяної ноги. Для цього значення навантаження на квадратний метр даху множать на коефіцієнт 0.8 (крок крокв).

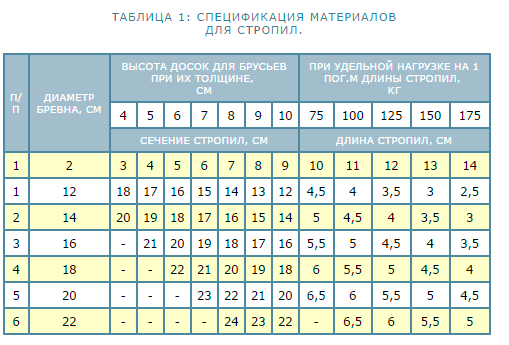

По таблиці підбирають необхідне перетин і довжину крокв виходячи з отриманих даних.

Додатково довжину крокв можна завжди знайти за теоремою Піфагора + додати кілька сантиметрів на карнизний звис.

Збір і установка кроквяної ферми

Послідовність робіт відрізняється в залежності від багатьох параметрів.

Ми розглянемо варіант складання і монтажу ферми даху з двома скатами для будинку з дерева.

Робота ведеться в декілька етапів:

Спочатку по периметру стін укладають мауерлат (бруси 10?10 або 15?15 см) і кріплять його за допомогою анкерів. На кутах бруски стикуються між собою методом вирубування вполдерева і закріплюються болтами.Попередньо під мауерлат підстилають руберойд.

Приступають до монтажу кроквяної ферми. Для цього визначаються з типом системи крокв: висяча або насланні і роблять заготівлю з урахуванням усіх складових, використовуючи бруси або дошки заздалегідь підібраного перерізу і довжини.

Заготовлену ферму піднімають на дах і кріплять до мауерлату на фронтоні.

Аналогічно роблять другу ферму і встановлюють її на протилежному фронтоні.

Між фермами натягають шнур біля конька, після чого виставляють проміжні ферми з обраним раніше кроком, потім тимчасово скріплюють їх між собою дошками.

Коли всі «трикутники» виставлені, на стику двох скатів кріплять коньковий прогін, після чого приступають до монтажу обрешітки і пристрою покрівельного пирога. Крок обрешітки залежить від типу покрівельного покриття (вказує виробник).

На обрешітку стелиться покрівельний матеріал (металочерепиця, ондулін і т. д. ).

Далі приступають до утеплення даху зсередини і монтажу чорнового та чистового статі.

Вхід у горищне приміщення

Вхід у горищне приміщення робиться без проблем.

Після установки фронтонів їх починають «зашивати» дошками.

Можна відразу провести розмітку і залишити необхідну отвір під двері вільним.

А можна «зашити» фронтон, після чого вирізати вхід для дверей пилкою.

Далі залишиться встановити дверну коробку, наличники, саму двері, врізати замки і поставити ручки…

Відео про монтаж крокв своїми руками.
