Як згідно з чинним стандартам і правилам виконується креслення фасаду будівлі? Як правильно називаються різні проекції будівлі?
Давайте познайомимося з загальними правилами виконання будівельних креслень.

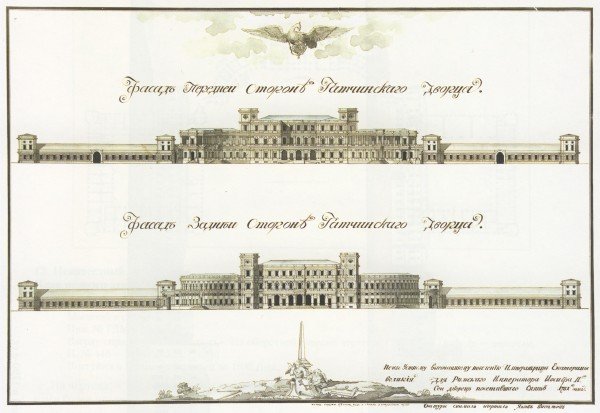

На фото — ескіз фасаду тих часів, коли вимоги до проектної документації відрізнялися від нинішніх.
Загальні положення
Відповідь на питання, як креслити фасад будівлі, ми почнемо з переліку загальних для всіх будівельних креслень і схем вимог.
Термінологія
- Всі будівельні креслення виходять проектуванням певного виду будівлі на площину.

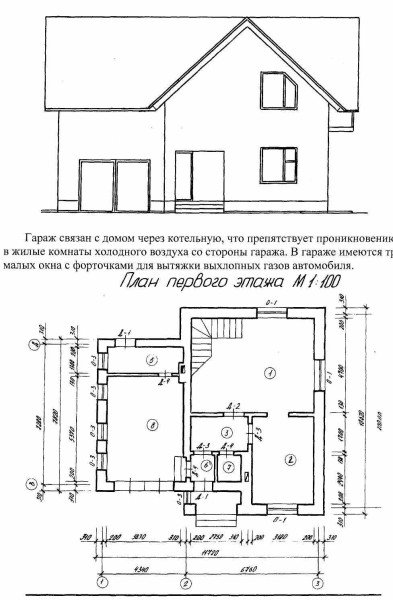

- Власне креслення фасаду будинку — це його фронтальна проекція на площину, розташовану паралельно фасаду.
- Проекція зрізу будівлі в поздовжньої або поперечної площині — це, відповідно, поздовжній або поперечний розріз.

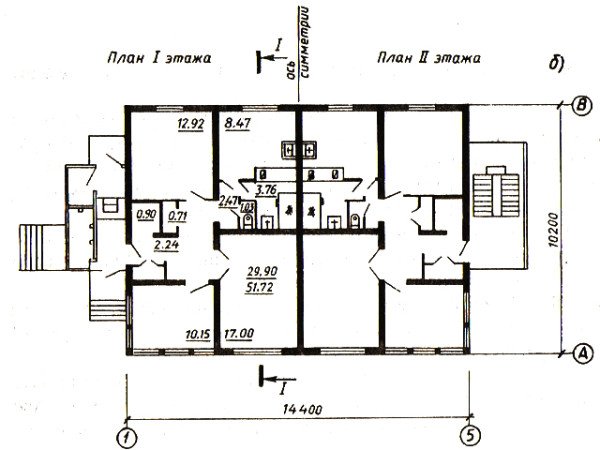

- Якщо на папір переноситься горизонтальний зріз будівлі, його прийнято називати планом. В залежності від того, на якому рівні зріз виконаний — це може бути план підвалу, першого поверху і так далі.
- Вид зверху на ділянку, що включає будинок або група будинків і споруд, прийнято називати генеральним планом.
- Нарешті, незалежно від того, який об’єкт зображений — підвал дитячого садка, фасад промислового будівлі, фасад котеджу, фасад кафе або туалет на дачній ділянці — всі ці зображення мають загальну назву: архітектурно-будівельні креслення.
Незважаючи на поширення електронних носіїв, креслення обов’язково роздруковуються на папері.
Нормативні документи
Розрізи, плани і креслення фасадів будівель повинні бути виконані в загальній системі ЄСКД (єдиної системи конструкторської документації). Її стандарти визначаються ГОСТ 2.301-68 — ГОСТ 2.307-68.
Що саме регламентується?
- Формати всіх аркушів креслень.
Важливо: вимоги до формату розуміють певні співвідношення сторін самого листа, а не рамки креслення.
- Масштабний ряд зображень.
- Товщину ліній.
- Найменування елементів зображення.
- Креслярські шрифти.
- Методи зображення на кресленнях різних предметів.
- Графічні позначення різних матеріалів.
Масштаби при складанні генеральних планів об’єктів можуть застосовуватися наступні:
- 1:200;
- 1:5000;
- 1:10000;
- 1:20000;
- 1:25000;
- 1:50000.
У кресленнях фасадів і планів використовуються, зрозуміло, і більш великі масштаби.
Масштаб 1:1 може бути застосований при перенесенні на папір карнизів складної форми та інших дрібних елементів. Втім, це скоріше виняток. Масштаби збільшення в архітектурно-будівельному кресленні не використовуються.
Правила виконання креслень
Щоб правильно виконати своїми руками креслення фасадів, плани поверхів та інші архітектурно-будівельні схеми, потрібно дотримуватися досить жорстких правил.
- Товщина основної лінії повинна бути однаковою для всіх деталей креслення, виконуваних в однаковому масштабі. Виняток — креслення розрізів: видимі лінії контурів можуть бути накреслені тонкою лінією.
- Найменування, назви та позначення в полі креслення можуть писатися без нахилу. А ось розміри та інші написи на стрілках пишуться похилими з кутом відносно підстави рядка близько 75 градусів.
- Загальна кількість розмірів на кресленні повинна бути, як підказує здоровий глузд, достатнім для проведення будівельних робіт. При цьому допускається дублювання одного і того ж розміру на різних елементах зображення.
- Розміри проставляються в міліметрах без позначення одиниць вимірювання. Однак рівень над грунтом проставляється в метрах з точністю до третього знака після коми.
Традиційно всі розміри на кресленнях вказуються в міліметрах. Правило не абсолютно; але інші одиниці виміру повинні бути вказані в примітках.
Увага: допустимо вказувати розміри і сантиметрах за умови, що одиниці виміру, визначені в примітці до кресленню. І в цьому випадку одиниці виміру вказуються окремо.
Особливості креслень фасадів
Загальні положення ми перерахували. А чи є якісь нюанси, пов’язані саме з цікавлять нас насамперед фасадами? Як накреслити фасад будівлі у відповідності з діючими правилами?
Ось інструкція.
Перед нами — виконаний за всіма правилами креслення фасаду. Досить складний, треба сказати. Він знятий з цілком реального будівлі — Великого Драматичного Театру на набережній Фонтанки в Санкт-Петербурзі.
Висновок
Додаткову інформацію про побудову креслень ви зможете знайти у відео в кінці статті. Крім того, корисно знати, що ціна дизайн — проекту фасаду і поверхів котеджу, що включає повний комплект креслень, починається від 10000 рублів для типових рішень. Ексклюзивні проекти можуть коштувати в десятки разів дорожче. Успіхів у будівництві!
