Конструкція многощипцовой даху: схема з фото

Серед розмаїття різних дахів найскладнішою вважається багатощипцовий.

Однак це не зупиняє тих, хто хоче прикрасити свій будинок такою покрівлею.

Конструкція многощипцовой даху: схема з фото
У цій статті ми розглянемо, що вона є і чим її конструкція відрізняється від інших конструкцій дахів.

Такі дахи зводяться на багатокутних або квадратних будинках.

Найчастіше до будинків прилаштовуються різні приміщення, що мають іншу висоту або оснащені мансардами в горищному просторі — багатощипцеві покриття зводяться з різних причин.

Основна особливість конструкції багатощипцевих покрівель — це наявність великого числа розжолобків, розжолобків і ребер.

Конструкція

Найпростіша щипцеві дах — це двосхилий дах, що не має фронтонів на торцях.

У такій конструкції щипцом називається верхня трикутна частина стіни.

Якщо ж вона відокремлена карнизом — це буде вже фронтон.

Найпростіший приклад многощипцовой покрівлі — з’єднання двох покриттів двосхилого виду під прямим кутом.

Зверху така споруда являє собою хрестоподібну фігуру.

Ендова — це внутрішній кут, утворений між двома скатами.

Взимку в них накопичується найбільша кількість снігу, а влітку — сміття.

Слід приділяти увагу їх гідроізоляції, так як протікання найчастіше виникають саме тут.

Ребро покриття утворюється сполуками скатів, на відміну від ендови воно являє собою зовнішній кут, наприклад, коник або з’єднання двох скатів на чотирисхилого даху.

Найскладніша і відповідальна частина всієї конструкції — це кроквяна система, її слід розраховувати і виготовляти з підвищеною точністю і уважністю.

Як правило, в ній зустрічаються наслонние крокви або висячі.

Кроквяну систему ми розглянемо окремо.

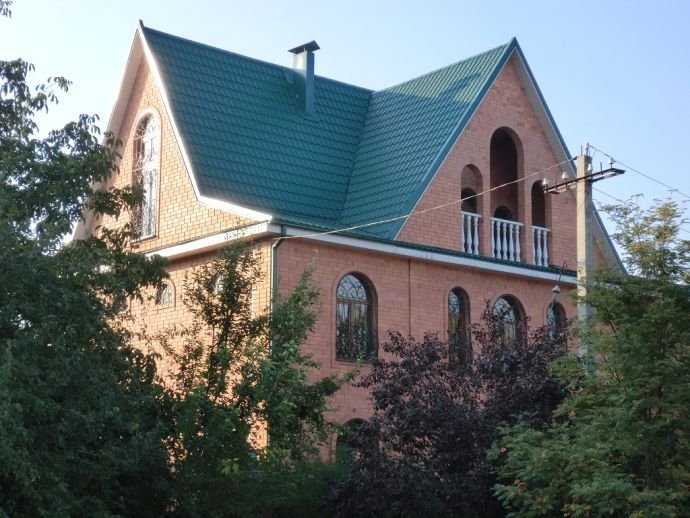

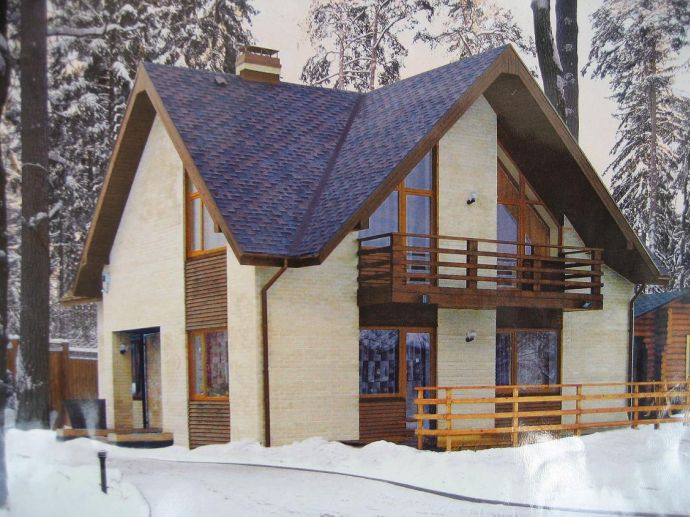

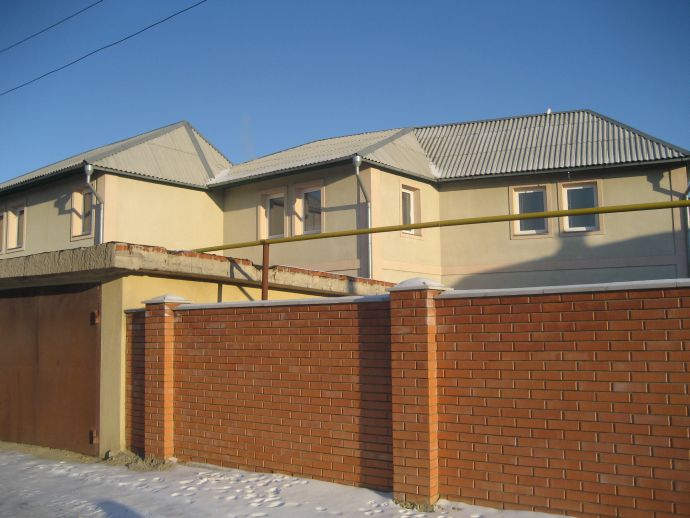

Фотографії

Конструкція многощипцовой даху: схема з фото

Конструкція многощипцовой даху: схема з фото

Конструкція многощипцовой даху: схема з фото
Конструкція многощипцовой даху: схема з фото

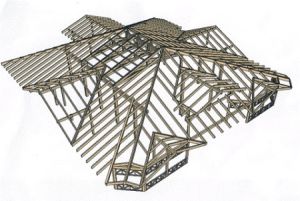

Пристрій і порядок зведення кроквяної системи

Основою кроквяної конструкції є мауерлат, що укладається по верху стіни і представляє собою жорстку пов’язану раму.

До стін він кріпиться за допомогою металевих шпильок, встановлюваних в армопояс.
Конструкція многощипцовой даху: схема з фото
Оскільки дах являє собою досить складну конструкцію, слід приділити увагу її кресленням.

Для цього необхідно точно виміряти всі розміри, підібрати ухил, визначити тип кроквяної системи, розрахувати крокви, розмітити місце розташування розжолобків, гребенів, ребер, а також елементів системи — затяжок, упорів, прогонів, вертикальних стійок.



Насамперед вкладається мауерлат — він є основою кроквяної системи і приймає на себе всі зусилля від крокв, передаючи їх на несучі стіни.

Мауерлат надійно закріплюється на армованому поясі, після чого монтуються кроквяні ноги.

При великих розмірах будинку встановлюються поздовжні або поперечні стельові балки, які будуть служити в якості затяжок.

Кроквяні ноги мають вигляд звичайних крокв, а якщо дах буде вальмового або полувальмовой — крокви будуть діагональними, їх буде необхідно посилити нарожниками, а самі вони можуть бути здвоєними або спареними.

Крокви кріпляться до мауерлату допомогою запив, а також металевих пластин, скоб, куточків — це залежить від типу крокв.

У верхній точці крокви з’єднуються на конику, а потім оснащуються пароізоляцією, решетування і контррейки.

Це залежить від покрівельного матеріалу, який буде використаний надалі.

Всі дерев’яні елементи слід просочити антипіренами і антисептиками в цілях безпеки і підвищення терміну служби.

Після зведення кроквяної системи дах утеплюється і криється.

Особливу увагу слід приділити гідроізоляції, зокрема, розжолобків і розжолобків — в них накопичується вода і сніг, і при неякісній гідроізоляції вони протікають в першу чергу.

Деякі особливості розглянутої покрівлі

При виборі многощипцовой конструкції в якості варіанту для вашого будинку враховуйте, що зведення такої покрівлі — досить складний і дорогий процес.

Знадобиться достатню кількість матеріалу, часу, професійних навичок і так далі.

Якщо ви впевнені в своїх можливостях — багатощипцовий дах своїми руками (схема її може бути легко знайдена) не стане великою складністю.

Питання вартості стоїть осібно — така конструкція не тільки складна, але і дорога.

Радимо використовувати якісні матеріали для кроквяної системи — на неї будуть лягати чималі навантаження, а також приділити увагу гідроізоляції.

Для такого виду покрівлі, як багатощипцовий, проект повинен складатися з особливою ретельністю і урахуванням усіх можливих чинників — тоді дах буде служити довго і якісно.

Якщо ж ви побудуєте такий дах з урахуванням всіх правил, то ви отримаєте дах, яка буде:

  • Стійкою і надійною — за рахунок збалансованої кроквяної системи дах може витримувати великі навантаження;
  • Дах буде давати можливість облаштувати в домі додатковий простір — мансарду або горище;
  • Дах буде практичною, однак її зовнішній вигляд буде дуже привабливий — багатощипцеві даху виглядають дуже красиво, а за рахунок великої крутизни скатів сніг і інші опади на ній не затримуються.

Як бачите — багатощипцовий дах це дещо своєрідна конструкція, що вимагає більше витрат і зусиль, ніж інші види дахів.

Проте, збудувавши таку дах, ви в значній мірі прикрасите свій будинок, зробите його привабливим зовні.

У ньому буде приємно перебувати, а якщо підійти до облаштування даху творчо — він буде виглядати дуже ефектно.

При цьому такий дах буде досить практичною.
