Конструкція і пристрій мансардного даху – схеми і креслення (фото, відео)

Коли люди починають будувати будинок, вони рідко замислюються про те, що склад сім’ї незабаром може зміниться. Що ж робити, якщо необхідно додаткове житлове простір, а розширити житло за рахунок прибудов неможливо з причини малої площі земельної ділянки? Конструкція мансардного даху вирішує проблему нестачі площі, її можна монтувати на тільки відбудовують будинок або зробити реконструкцію вже існуючої даху.

Зміст статті

  • 1 Різновиди мансардних дахів
  • 2 Типи мансардних приміщень
  • 3 Переваги мансарди
  • 4 Природне освітлення мансарди
  • 5 Обладнання вентиляції
  • 6 Відео-інструкція

Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

Житлова мансарда під дахом ламаної

Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

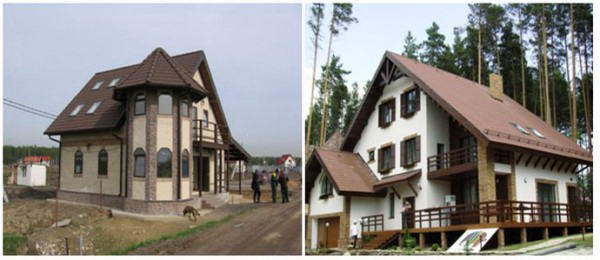

Двосхилий мансарда

Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

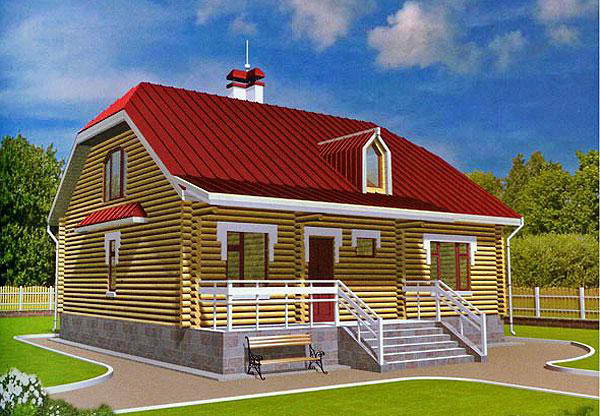

Ламана дах з мансардою

Різновиди мансардних дахів

В групу мансардних дахів включає всі види покрівлі, під скатами яких можна облаштувати житлове приміщення. За будівельним нормам мансарду від горища відрізняє висота стелі, придатна для проживання людей і наявність природного освітлення. Для монтажу мансарди підходять наступні різновиди дахів:

  • Двосхилий. Класична дах будинку, що складається з двох скатів. Щоб ефективно використовувати площу мансарди, елементи кроквяної системи зміщують ближче до стін. Через крутизни скатів, висота боковин робить їх непридатними для життя, зате в тому місці зручно розташовувати полиці і шафи для зберігання. Кут нахилу похилих площин даху будинку для облаштування мансарди повинен бути досить крутим, цей захід веде до збільшення маси конструкції і подорожчання будівництва.
    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

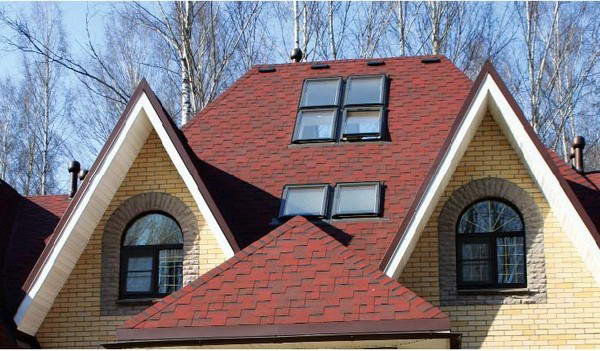

    Мансардна двосхилий дах

  • Ламана. Це двосхилий дах, скати якої утворені двома площинами з різним кутом нахилу. Верхня, полога частина даху дозволяє збільшити висоту стель до прийнятного рівня на більшій площі мансарди. Нижні схили крутіше верхніх, тому краще відводять рідину з поверхні і не затримують снігові маси. Пристрій мансардного даху ламаного типу складніше і більше важить через масивної кроквяної системи. Це оптимальний варіант для невеликого приватного будинку. Зведення ламаної даху трудомісткий процес, що вимагає професійних навичок і досвіду.

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

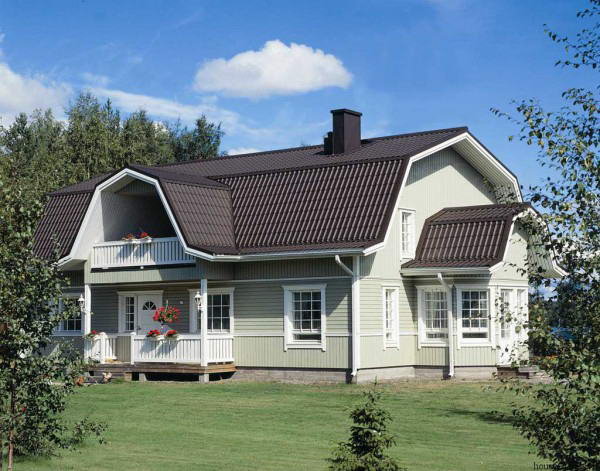

    Ламана мансардний дах

  • Чотирисхилий. Вальмовий і напіввальмові різновиди чотирисхилого даху також підходять для облаштування мансардного приміщення. Вальмові скати, частково або повністю замінюють собою два фронтону будинку знижують ефективність цього варіанта. А складність монтажу і значну вагу конструкції тягнуть фінансові витрати на закладку глибокого фундаменту і елементів дерев’яного каркасу даху. Тому до розміщення мансарди під склепіннями чотирисхилого даху вдається лише реконструюють старий будинок.
  • Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

    Напіввальмові мансардний дах

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

    Вальмовий мансардний дах

    Будинку з дахом будь-якого типу можна обладнати мансардою, проте працювати з шатровим, односхилим і асиметричною складніше і дорожче, краще відмовитися від цих варіантів на користь більш раціональних – двосхилим чи ламаної покрівлі.

    Типи мансардних приміщень

    Опалювальне мансардне приміщення – реальна альтернатива другого житлового поверху дерев’яного або цегляного будинку. Справа в тому, що збільшення поверховості споруди пов’язано зі значними витратами на капітальний фундамент і спорудження сходів. Різні конфігурації мансарди використовують залежно від розташовуваної площі і потреб домовласника:

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

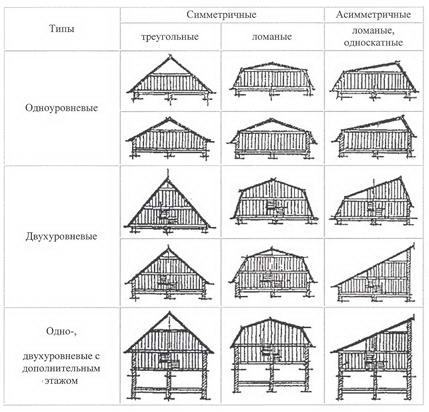

    Схема конфігурацій мансарди

    • Однорівнева. Під ломанными або прямими скатами двосхилого даху мають тільки одне житлове приміщення. Спорудження мансарди такого типу не пов’язане з збільшенням ваги покрівлі, тому він підходить для споруджуваних і реконструйованих будівель. Виконати розрахунок та побудувати креслення однорівневою мансарди може навіть майстер без досвіду. За будівельним нормам висота стель у житловому приміщенні повинна бути 2,5 м і більше.
    • Однорівнева з виносною консоллю. Пристрій мансардного даху консольного типу розміщують під асиметричної дахом. Щоб збільшити площу житлового приміщення, його частина виносять на межі периметра споруди. Виступаючу частину мансарди, спирається на стовпи, пристосовують під навіс або гараж. Дах будинку з консолями асиметрична, основну частину будинку покриває двосхилий дах, а консоль – односхила «латка». Консольний вид мансарди зводять, щоб встановити вертикальні вікна для природного освітлення. Однак, створити проект і креслення такої складності під силу професійним архітекторам, а складна схема кроквяної системи не підходить для самостійного монтажу.
    • Дворівнева. Якщо висота даху перевищує 5 м, то в мансардному приміщенні можна облаштувати дві кімнати, розташовані на різних рівнях і сполучених сходами. Такий тип мансарди не надбудовують на вже існуючі будинки. Дворівневі приміщення планують на етапі проектування, враховують, створюючи креслення фундаменту. Схема взаємного розташування кроквяної системи спеціально розробляється для складною, асиметричною геометрії схилів даху. Другий рівень мансарди спирається на колони, тому надійність конструкції безпосередньо залежить від правильності розрахунків і професіоналізму архітектора.

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

    Дворівнева мансарда

    Дизайнери можуть створити з консольних і дворівневих мансард справжні шедеври, використовуючи переваги панорамного освітлення, обладнати оранжерею, дитячу або спальню, наповнений свіжим повітрям і світлом, однак, для самостійного монтажу більше підходить проста однорівнева конструкція.

    Переваги мансарди

    Домовласники прагнуть використовувати кожну можливість раціоналізувати витрати при будівництві, тому не упускають можливість задіяти простір під дахом будинку. Цей варіант збільшення корисної площі будинку має такі переваги:

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

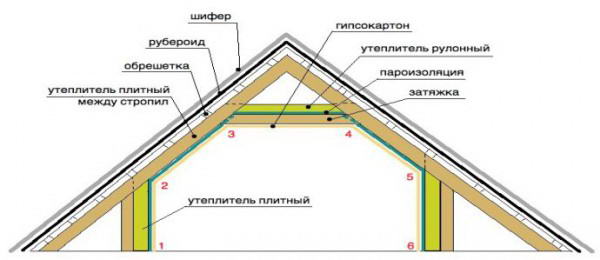

    Схема розташування матеріалів у мансардного даху

  • Мінімальна ціна 1 кв. м житлового простору. За рахунок того, що обладнання мансарди не пов’язано зі збільшенням витрат на зведення фундаменту, вартість кожного метра в будинку обходиться дешевше, ніж при будівництві двоповерхових споруд.
  • Раціоналізація витрат на опалення. Повітряний кишеню між підлогою і стелею мансарди, не дає теплу, згенеровані опалювальними приладами, виходити через дах. Повітря погано передає тепло, тому в першому поверсі споруди буде тепліше, що веде до економії енергоресурсів.
  • Закінчений вигляд. Обладнання мансарди робить вигляд будинку завершеним і гармонійним, дозволяє обладнати балкон, навіс або гараж.
  • Швидкість зведення. Під час будівництва мансарди в житловому будинку, ну обов’язково припиняти експлуатацію першого поверху. Швидкість монтажу дозволяє завершити роботи з обладнання мансарди протягом тижня.
  • Мінімальні витрати. Досвідчені будівельники стверджують, що немає способу дешевше дістати кілька квадратних метрів.
  • Щоб обладнати мансардне приміщення довжина торцевій стіна будівлі повинна перевищувати 4,5 м, а площа будинку більше 7 кв. м, рекомендована пропорція висоти до площі – ½.

    Природне освітлення мансарди

    Наявність природного освітлення – обов’язкова умова, яку потрібно виконувати, щоб мансардне приміщення вважалося житлових будівельних норм. Є два шляхи його організації.

    • Установка вертикальних вікон. Це самий простий і доступний вихід з положення. Вікна вертикального типу встановлюють на фронтони, тому для шатрового і односхилим даху такий спосіб не підходить. Оптимальна схема розміщення вікон – на висоті 1,2 м від підлоги, це дозволяє максимально використовувати природне світло протягом світлого часу доби.
    • Установка панорамних вікон. Панорамні вікна теж відносяться до вертикального типу, їх відрізняє велика площа світлопрозорої конструкції. Їх монтаж використовують, щоб відкрити огляд на мальовничі околиці. Так як панорамне вікно замінює собою значну частину фронтону, його рама повинна бути спеціально посилена, щоб витримати вагу покрівлі. Вартість панорамних вікон панорамних вікон в рази перевершує ціну звичайних вертикальних.

      Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

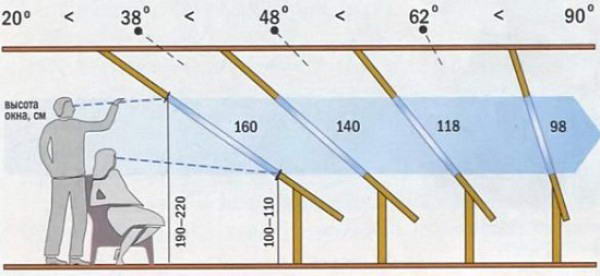

      Залежність розміру вікон від кута нахилу скатів

    • Установка мансардних вікон. Мансардні вікна монтують не фронтони, а прямо в скати покрівлі. З-за свого розташування вони піддаються впливу такої ж навантаження, як поверхня даху. Мансардні вікна оснащують ударостійким, герметичним склопакетом з відштовхує бруд напиленням і посиленою рамою. Завдяки цим характеристикам, вони витримують величезну масу снігу, не протікають під час дощу, не розбиваються від ударів граду і гілок. Виробляють мансардні вікна з різним механізмом відкривання – навстіж, поворотним, комбінованим, існують навіть моделі, які трансформуються в невеликий балкон.

    Вибираючи вікна для мансарди, враховуйте, що воно повинно гармоніювати з матеріалом покрівлі, загальна площа вікон не може перевищувати третину поверхні скатів, а розмір світлопрозорої конструкції безпосередньо залежить від кута нахилу.

    Обладнання вентиляції

    Якщо ви збираєтеся утеплювати і опалювати мансарду, її необхідно обладнати вентиляційною системою примусової. Холодне підпокрівельний простір провітрюється самостійно за допомогою слухових вікон. В якісно утепленій мансарді природна циркуляція повітря може, чого стає душно, мокро й некомфортно. Щоб таких проблем не виникало, необхідний монтаж:

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

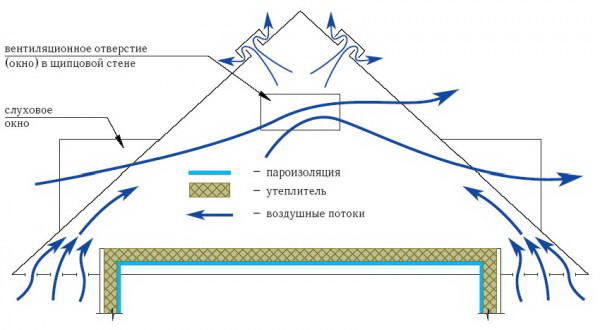

    Схема природної вентиляції будинку

  • Конькового аератора. Це пристрій, що встановлюється вздовж конькового з’єднання. Через його систему отворів нагріте повітря виходить назовні. Конструкція конькового аератора не дає комах і волозі проникнути під дах.

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

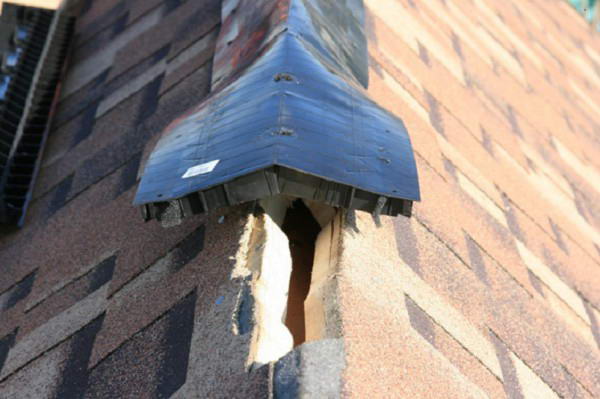

    Коньковий аератор на м’якій покрівлі

  • Точкових аераторів. Точкові аератори встановлюють на плоских, односхилих і шатрових дахах, у яких немає конькового з’єднання. З їх допомогою покрівельний пиріг «дихає», віддає вологу в атмосферу, не страждає від конденсату, що знижує ефективність утеплювача. Схема розташування точкових аераторів – 1 штука на 20 кв. м.

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

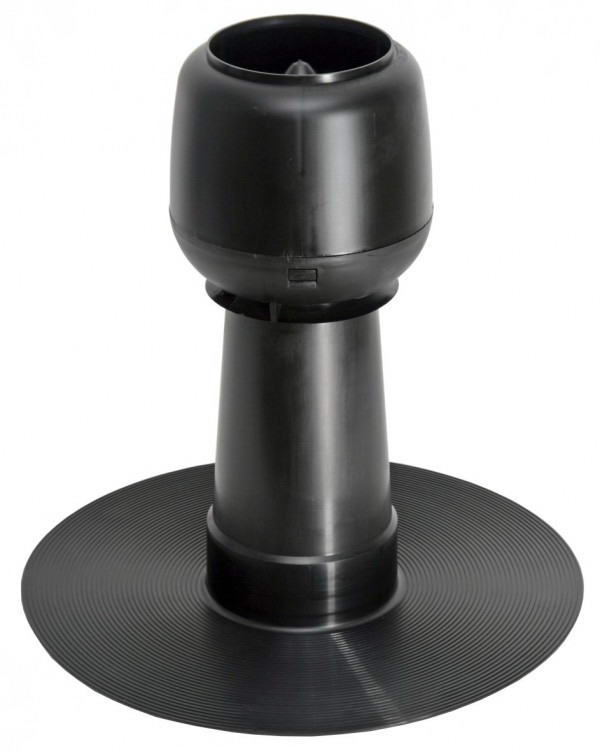

    Аератор пляшкового типу

  • Карнизних продух. Через ці елементи, розташовані під звисом даху, здійснюється забір свіжого повітря.
  • Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

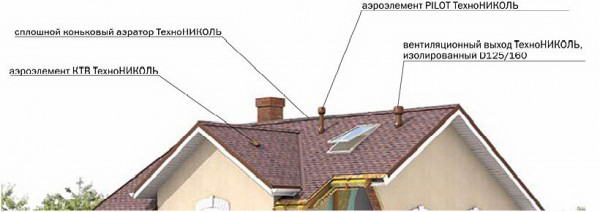

    Розташування елементів примусової вентиляційної системи на м’якій покрівлі

    Працююча система примусового вентилювання змусити повітря циркулювати з допомогою конвекції – властивості теплого повітря підніматися вгору, звільняючи місце для прохолодного, що забирається з вулиці. Це збільшить термін експлуатацію кроквяної системи, покрівельного матеріалу, захистить від цвілі й вогкості, а також створить приємний мікроклімат в мансарді.

    Конструкція і пристрій мансардного даху   схеми і креслення (фото, відео)

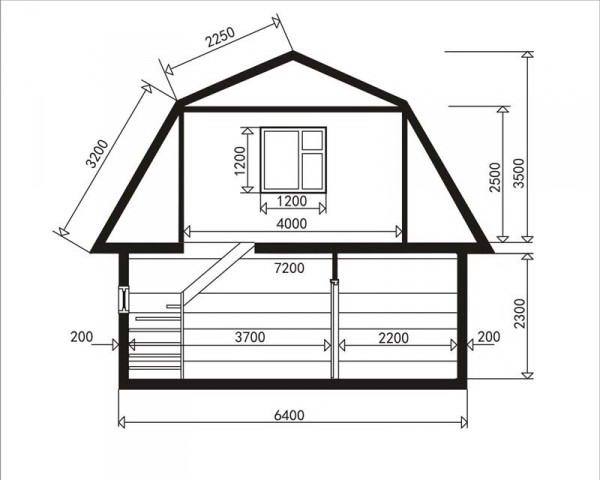

    Схема мансардної ламаної даху з розмірами

    Існують готові креслення мансардних дахів типового розміру доступні для монтажу своїми руками, якщо ви недосвідчений будівельник, то надійніше буде зупиниться саме на таких варіантах.
