Конструкція і кроквяна система чотирисхилого даху

Зміст:

  • Чотирьохскатний дах висяча і насланні
  • Набір для кроквяної системи чотирисхилого даху
  • Взаємодія елементів наслонной кроквяної системи
  • Особливості та порядок монтажу чотирисхилим кроквяної системи

Конструкція і кроквяна система чотирисхилого даху

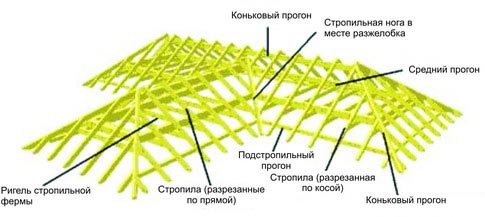

Загальний вигляд кроквяної системи чотирисхилого даху

Чотирьохскатний дах являє собою систему з рівномірно розподіленими навантаженнями по всьому трикутним граней і ребер, а також по сторонах квадратного в плані підстави. Це досить складна в проектуванні та виготовленні конструкція, міцність якої залежить від надійності кроквяної системи чотирисхилого даху, основи для покрівлі.

Чотирьохскатний дах висяча і насланні

У будівельній практиці використовуються два види кроквяної системи — висяча і насланні. Перший варіант особливо складний, його створення вимагає дуже точного розрахунку, так як вся кроквяна система спирається лише на зовнішні несучі стіни. При відсутності внутрішніх несучих стін кроквяна система чотирисхилого даху стає вкрай чутливою до розподілу навантажень, а при необхідності ремонту потребує складної роботи і високих витрат.

Конструкція і кроквяна система чотирисхилого даху

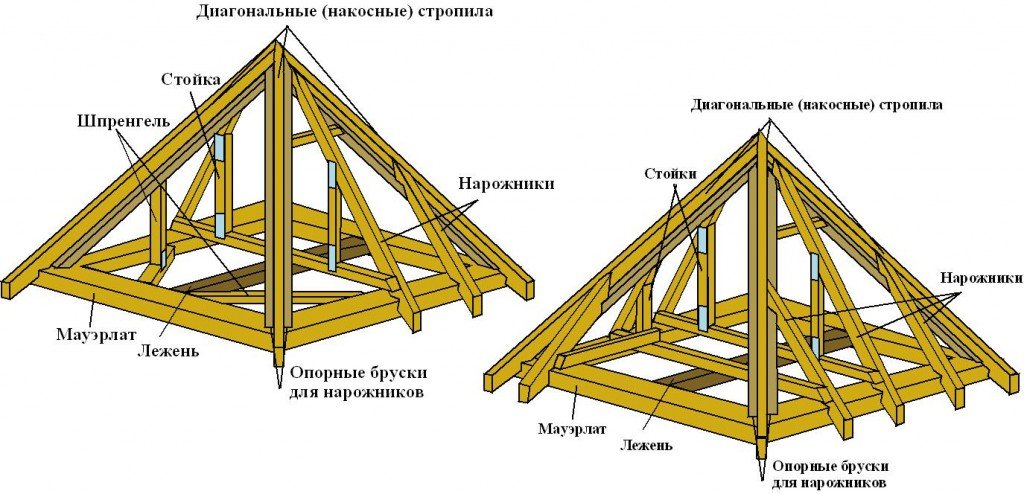

Схема чотирисхилим кроквяної системи

Другий варіант віддає перевагу більшість будівельників — насланні кроквяна система має більш просту конструкцію. Вона може спиратися як на внутрішні стіни, так і на розташовані у вузлових точках стовпчасті опори. За рахунок такого рішення можна збільшити довжину наслонних крокв і отримати відносно пологий дах з кутом нахилу менше 40 градусів. Для отримання потрібної міцності конструкції роздільні опори повинні стояти на бетонних підставах, а несуча стіна повинна мати під собою фундамент.

Тут слід обумовити важливу деталь — незалежно від того, яка конструкція (вальмовий або скатна) застосовується для створення чотирисхилого даху, все навантаження повинні розподілятися рівномірно між сторонами. Жоден з скатів не розглядається як другорядне, опора на несучі стіни обов’язкове. Якщо ви прийшли до висновку про необхідність створити висячу кроквяну систему, доручіть розрахунок професіоналам. Взаємодія частин у ній досить специфічно, виникає распирающее зусилля на несучі стіни, яка наслонной конструкції компенсується стійками і опорами.

до змісту ↑

Набір для кроквяної системи чотирисхилого даху

Кроквяна система чотирисхилого даху складається з набору елементів:

  • накосние крокви — діагоналі, розташовані в напрямку кутів стін
  • нарожники — укорочені похилі крокви
  • підкоси і стійки — допоміжні несучі та опорні елементи
  • лежні і прогони — горизонтальні силові деталі
  • ригелі — види распоров для крокв
  • шпренгели — додаткові опори під прогонами.
    Конструкція і кроквяна система чотирисхилого даху

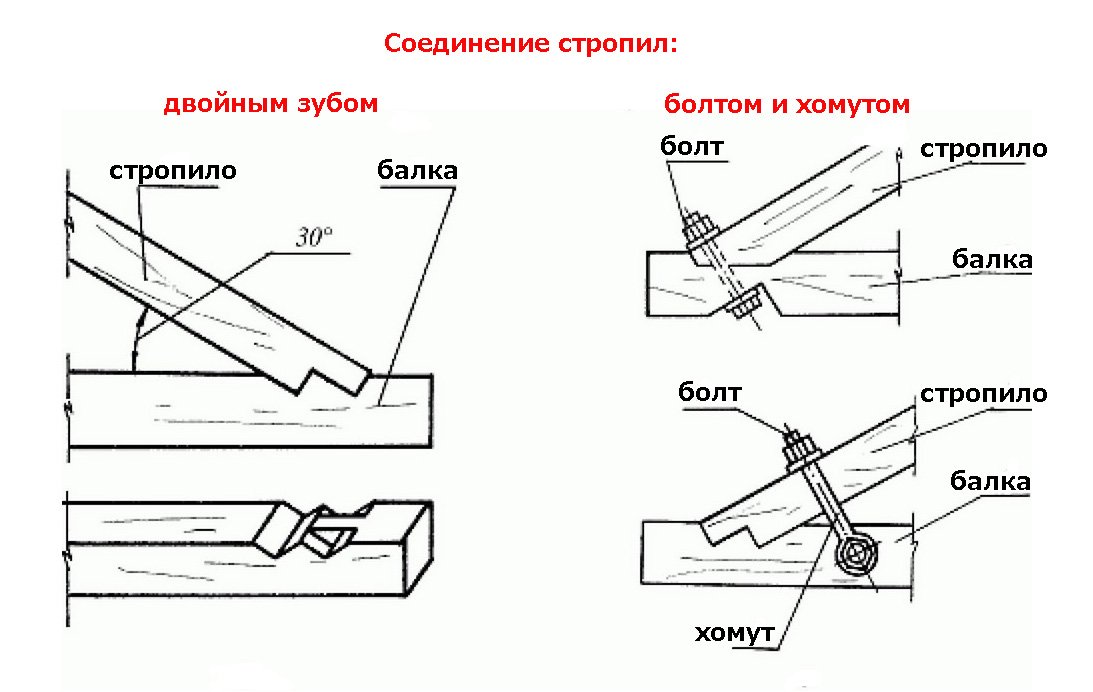

    Кріплення елементів кроквяної системи

до змісту ↑

Взаємодія елементів наслонной кроквяної системи

Накосние крокви для чотирисхилого даху спираються на мауерлат вбудовану в нього балку на несучій стіні, а в якості верхньої зв’язку використовують зустрічні кроквяні ноги протилежного боку будови. Ці крокви мають більшу довжину в порівнянні із звичайними, так як беруть на себе збільшені навантаження. При цьому в конструкції присутні нарожники, що спираються на мауерлат і діагональні крокви. Таким чином створюється сайт, ефективно розподіляє навантаження по всій системі. При ширині будівлі більше 4,5 метрів кроквяні ноги роблять складовими або многопролетными. Зменшення довжини прольоту досягається за рахунок використання підкосів і стійок.

Особливістю наслонной кроквяної системи є її властивість безраспорности, помітно знижує навантаження на мауерлат. Якщо у верхній частині кроквяної системи кроквяні ноги створюють навантаження один на одного, вона стає розпірною, і тоді в конструкцію слід внести ригелі, щоб компенсувати це розподіл сил.

На відміну від наслонной, висяча кроквяна система чотирисхилого даху буде розпірною — на несучі стіни буде діяти сума сил, вектор якої спрямований вниз і в сторони, на розсовування стін.

Підкоси і стійки наслонной системи спираються на лежневые бруси або лежні, які розташовуються на внутрішній несучій стіні або на стовпах-опорах. Допускається укладання лежня на перекриття. Від правильності його укладання залежить простота подальшого монтажу — верхня частина лежня повинна бути строго горизонтальною і вирівняною. У цьому випадку прогони і стійки будуть однакової довжини. Між лежнем і опорою (несучою стіною) обов’язково прокладається гідроізоляція, а вирівнювання лежня виконується підкладанням дерев’яних брусів-прокладок. Ці елементи повинні мати площу, не меншу, ніж пляма контакту лежня з опорою або несучою стіною.

Перетин лежня — важливий параметр, що впливає на міцність конструкції. При укладанні лежнів на стовпчасті опори необхідно використовувати брус перетином 10 х 15 сантиметрів. Висота бруса може бути зменшена при укладанні на несучу стіну. Допускається відмова від лежня — в цьому випадку замість підкосів кроквяної системи використовуються сутички, що зв’язують підстави стійок.

Прогін — опорний елемент конструкції кроквяної системи чотирисхилого даху, розташований на відстані близько 4,5 метрів від зовнішньої несучої стіни, паралельно їй. На цю балку спираються крокви, що створює ефект оптимального розподілу сил у системі. Для використання прогону потрібна наявність міцної опори, пов’язаної з фундаментом — стовпа або несучої стіни.

Основною опорою для всієї наслонной системи залишаються зовнішні несучі стіни — це вінці рубаною конструкції або мауерлат цегляної стіни. У каркасних будівлях з дерева цю роль грає верхня обв’язка.

до змісту ↑

Особливості та порядок монтажу чотирисхилим кроквяної системи

При формуванні кроквяної системи чотирисхилого даху потрібно неухильно дотримуватися ряду правил.

Конструкція і кроквяна система чотирисхилого даху

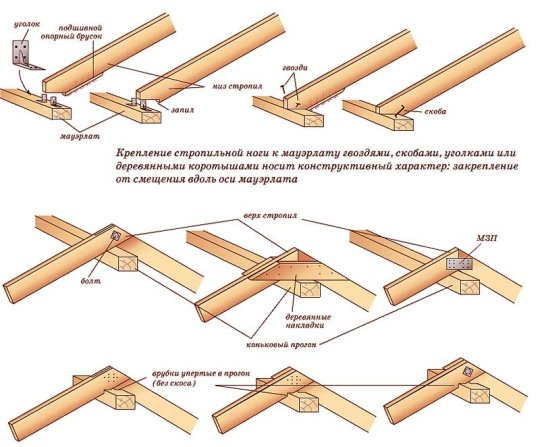

Види кріплення крокв

  • Основу системи — накосние крокви — виготовляють з матеріалу подвоєного перерізу у порівнянні з іншими елементами.
  • Складові накосние стрпила зрощуються у верхній чверті, там, де вони відчувають максимум навантаження. Місця зрощування обладнуються вертикальними стояками та підкосами, спрямованими під прямим кутом до крокв.
  • При підготовці крокв необхідно залишати запас по довжині.
  • Найбільш навантажені вузли та з’єднання зміцнюють з допомогою дротяної скрутки або наскрізним кріпленням з металевими елементами.
  • У наслонной системі не передбачається виникнення розпірною навантаження на несучі стіни, тому в місцях з’єднання з мауерлатів, обв’язкою або вінцями несучих стін кроквяні ноги обрізають так, щоб площина виявилася горизонтальною. Врізка кроквяних ніг у мауерлат (брус) небажана.
  • Будь-які з’єднання і зрощування частин крокв обладнуються стійками або підкосами. Для стягування місць з’єднання рекомендується використовувати металеві болти діаметром не менше 12 міліметрів.
  • Кроквяна система чотирисхилого даху не може бути зібрана своїми руками без досвіду, точного розрахунку і надійних грамотних помічників. Неодмінною умовою її міцності і довговічності залишається дотримання співвідношень між перерізами, надійність з’єднань і суворе дотримання порядку і технології монтажу.

    При монтажі кроквяної системи обов’язково дотримання наступних вимог:

    • першою операцією повинен бути монтаж мауерлата із забезпеченням надійного прикріплення до несучих стін будівлі;
    • одночасно з монтажем мауерлата слід зробити розмітку частин кроквяної системи;
    • друга операція — виведення установка конькового бруса з точним орієнтуванням у просторі і симетрією площин. Порушення симетрії у двох площинах призведе до перекосу кроквяної системи та її швидкого руйнування;
    • третя операція — кріплення стійок до коньковому брусу з допомогою укосин, після чого переходять до монтажу кроквяних ніг закладці звису, який розраховується з урахуванням місцевих кліматичних умов, переважаючих вітрів і інтенсивності опадів;
    • на наступному етапі формується основа скатів, їх монтаж з встановленням проміжних кроквяних ніг і нарожников (полуног);
    • важливо дотримуватися розташування всіх частин системи в єдиній площині і симетрію конструкції — це основа її міцності і довговічності.
      Конструкція і кроквяна система чотирисхилого даху

      Елементи кроквяної системи

    Після завершення монтажу кроквяної системи чотирисхилого даху переходять до формування решетування під покрівлю з дощок і бруса.

    Монтаж цього виду даху “на око” не проводиться. Її формують або майстри з великим практичним досвідом, або роблять розрахунки професійні проектувальники, так як будь-яка помилка або неточність можуть призвести до небезпечних перекосів. В системі крокв дуже важливо рівномірний розподіл зусиль, що може порушитися при незбігу площин крокв, нерівної довжини стійок або зсуві конькового бруса. Основна тяжкість конструкції розподіляється між несучими зовнішніми стінами і внутрішніми опорами стінами або стовпами на бетонних підставах.
