Вибір виду покрівлі для проекту майбутньої споруди дуже важливий етап будівництва. Помилка в цьому питанні коштує дорого: цілісність образу руйнується, зникає гармонія і респектабельність. Для перекриття своїми руками для приватного будинку великої площі архітектори і дизайнери часто рекомендують чотирьохскатний дах. Її пристрій вдало поєднує впізнаваний зовнішній вигляд, надійність і практичність, перед якою не встоїть жоден домовласник.

Зміст статті

  • 1 Зовнішній вигляд і конструкція
  • 2 Різновиди форм
  • 3 Проектування
  • 4 Кроквяна система
  • 5 Відео-інструкція

Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

Зовнішній вигляд і конструкція

Покрівля четырехскатного типу складається з чотирьох пересічних площин, скатів. Два з них, трикутної форми, називають торцевими, вони замінюють собою фронтони. Решта два – трапецієподібні, відомі як фасадні. Діапазон кута нахилу скатів лежить в межах 15-60 градусів, а вибір покрівельного матеріалу обмежує лише уява.
Конструкція чотирисхилого даху складається з таких обов’язкових елементів:

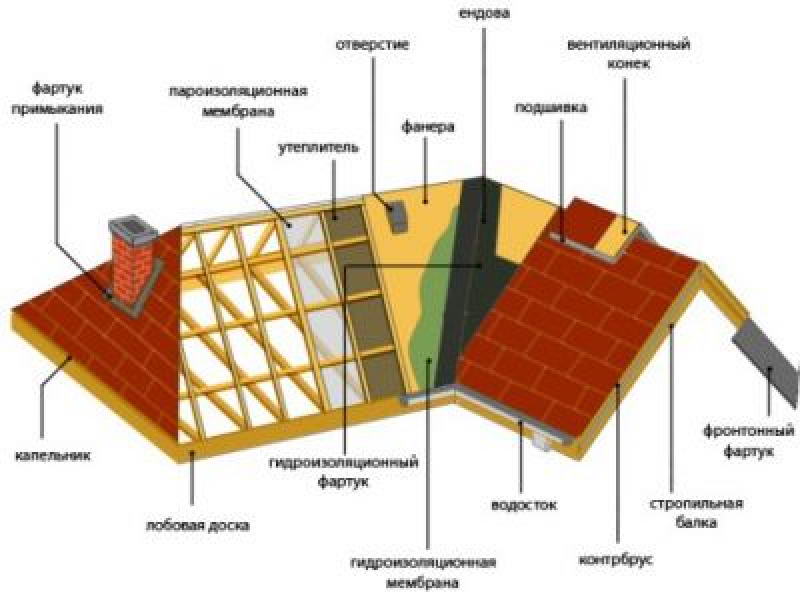

Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

  • Коника, розташованого на самій вершині покрівлі, в місці перетину площин скатів.
  • Скатів, чотирьох поверхонь, розташованих під кутом до основи покрівлі і покритих покрівельним матеріалом.
  • Звисів, частин даху, що виступали за периметр підстави, необхідних для захисту стін споруди від попадання води. Звиси формують за рахунок подовження кроквяних ніг або спеціальних деталей – кобилок.
  • Кроквяної системи, яку не видно зовні, але вона є каркасом, опорою чотирисхилим покрівлі, формує її геометрію.
  • Водостічної системи, що забезпечує відведення надлишків рідини з поверхні чотирисхилого даху. Зазвичай монтують зовнішній водостік, що складається з ринви, водоприймальної лійки і вертикальної труби.
  • Снігозатримувачів, невеликих бортиків, розташованих по краях скатів, що запобігають раптове обвалення накопичилася після снігопаду сніжної маси.
  • Різновиди форм

    Під терміном «чотирьохскатний» ховається кілька видів дахів, що складаються з такого кількість скатів, але мають різне пристрій:

    • Чотирьохскатний вальмовий. Класичне прочитання, покрівля з чотирма скатами, два з яких трикутні, а два трапецієподібні. Вони з’єднуються, утворюючи коник, довжина якого менше, ніж довжина будинку. Кроквяна система вальмового покрівлі відноситься до конструкцій підвищеної складності, її важко і спроектувати і зібрати своїми руками.

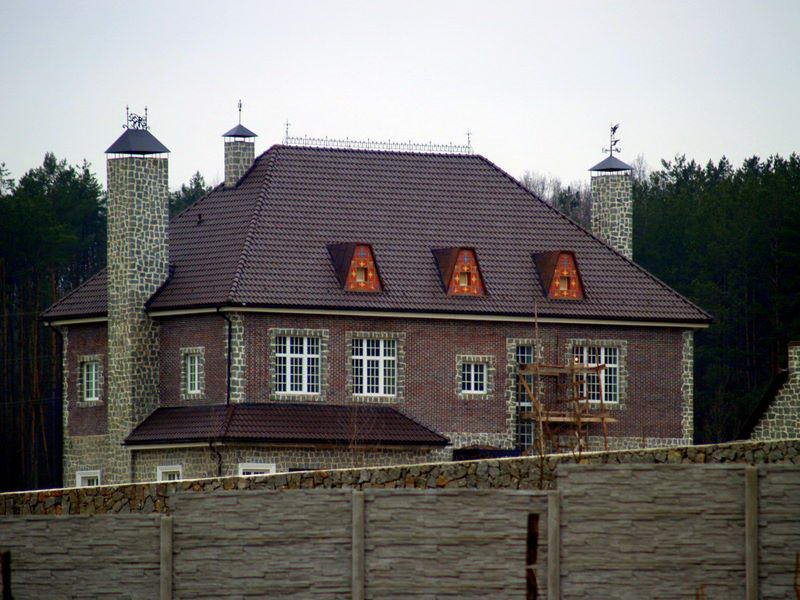

      Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

    • Чотирьохскатний напіввальмові голландська. Об’єктивно розмірковуючи, цей вид можна віднести і до двухскатным, і до четырехскатным дахах. Голландська покрівля складається з двох скатів у вигляді трапеції і двох маленьких, трикутних, усічених вальм. Вальми не повністю замінюють собою фронтони, завдяки чому можлива установка своїми руками звичайних вертикальних вікон замість мансардних, які значно дорожче.

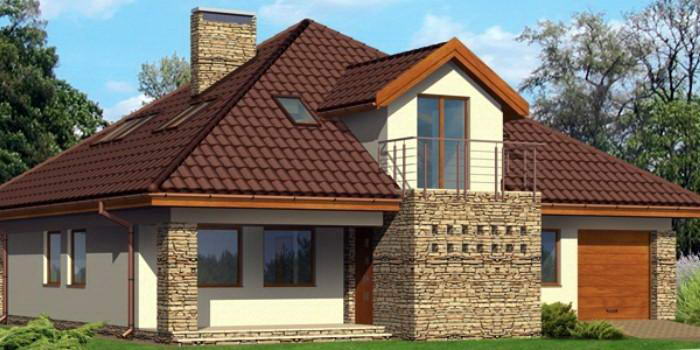

      Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

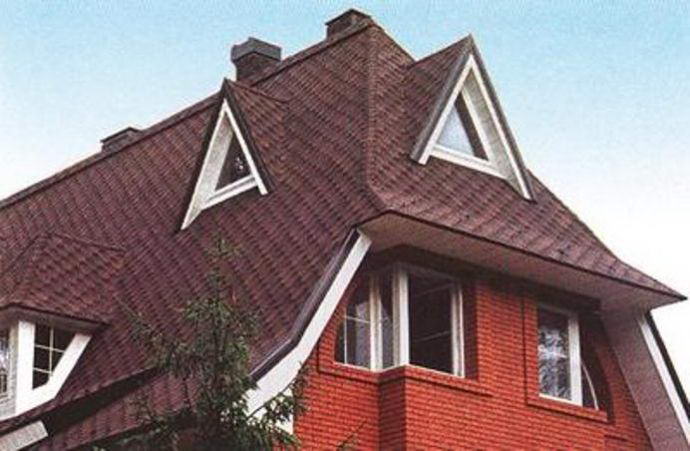

    • Напіввальмові чотирьохскатний датська. Датська дах складається чотирьох скатів у формі трапецій, що відрізняються за розміром. Вальми починаються не від коника, а трохи нижче, залишаючи місце під трикутний фронтон. Фронтон використовують для обладнання своїми руками вертикального освітлення або слухового вікна.

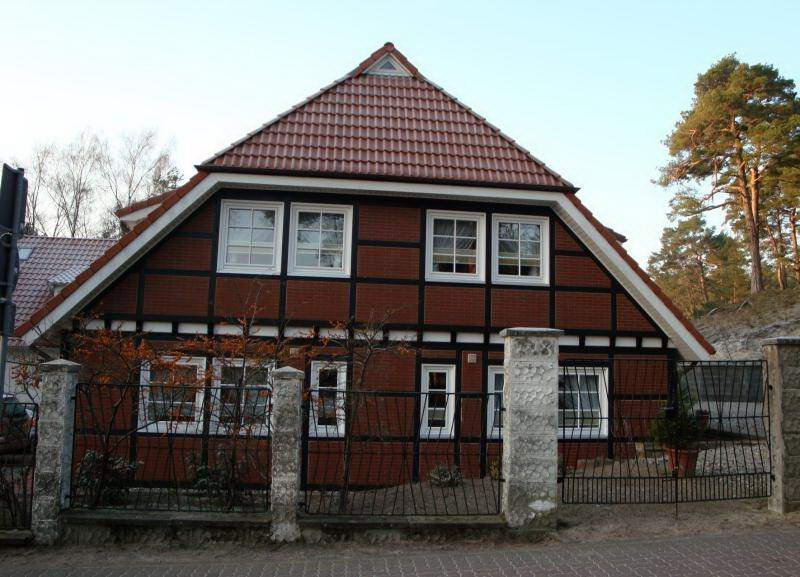

      Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

    • Чотирьохскатний мансардна. Складається з двох трикутних вальм і двох ламаних скатів і змінним кутом нахилу. Такий складний пристрій необхідно для того, щоб своїми руками обладнати житлове мансардне приміщення з високою стелею.

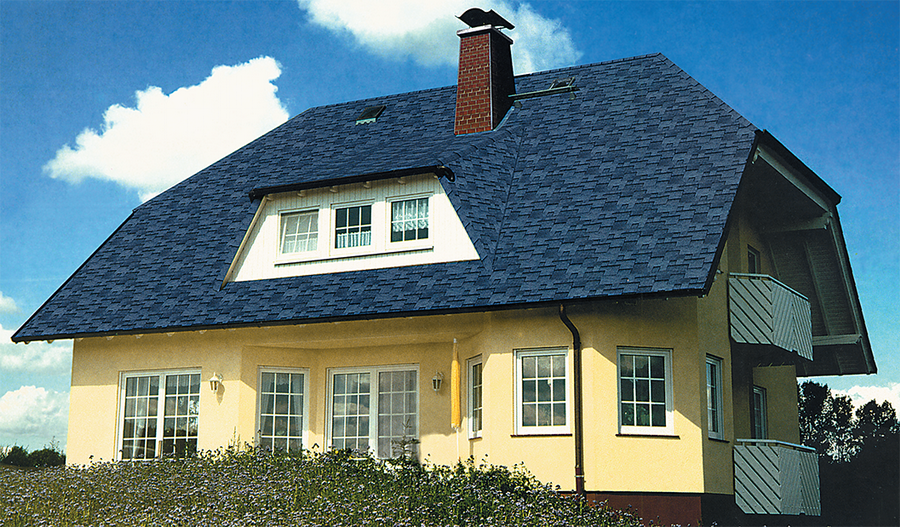

      Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

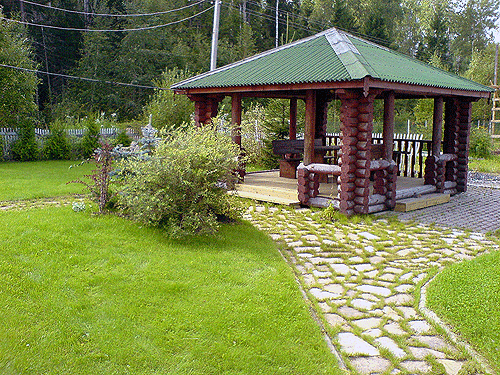

    • Шатровий чотирьохскатний. На відміну від вальмового, шатровий дах монтується на будівлі квадратної форми. Тому всі чотири скати мають однакову трикутну форму і розмір. Пристрій даху шатрового типу своїми руками не передбачає наявність коника, так як скати з’єднуються в одній точці, піке.

    Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

    Проектування

    Чотирьохскатний дах – складна конструкція, що вимагає точних розрахунків і складання проекту. Якщо раніше ці завдання було під силу хіба що досвідченим майстрам і проектувальникам, то зараз їх вирішити може кожен з допомогою комп’ютера і спеціального програмного забезпечення. В ході обчислень складається схема і визначається:

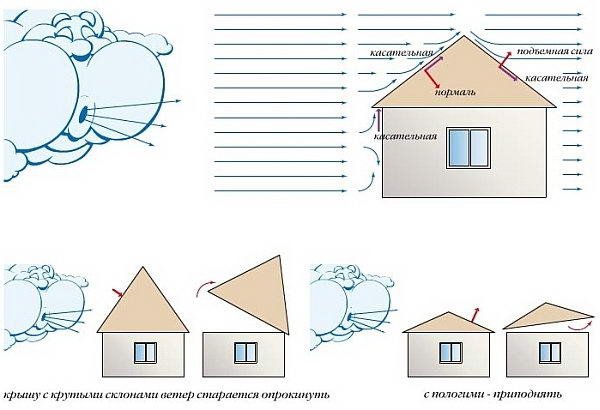

  • Кут нахилу скатів чотирисхилого даху. На цей параметр впливає вибраний покрівельний матеріал, значення вітрового і снігового навантаження. Якщо виконувати розрахунки своїми руками, можна використати довідкові таблиці з готовими кутами для різних кліматичних зон.

    Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

  • Висоту гребеня чотирисхилого даху. Він залежить лише від кута нахилу скатів і бажаної висоти стелі мансардного приміщення.

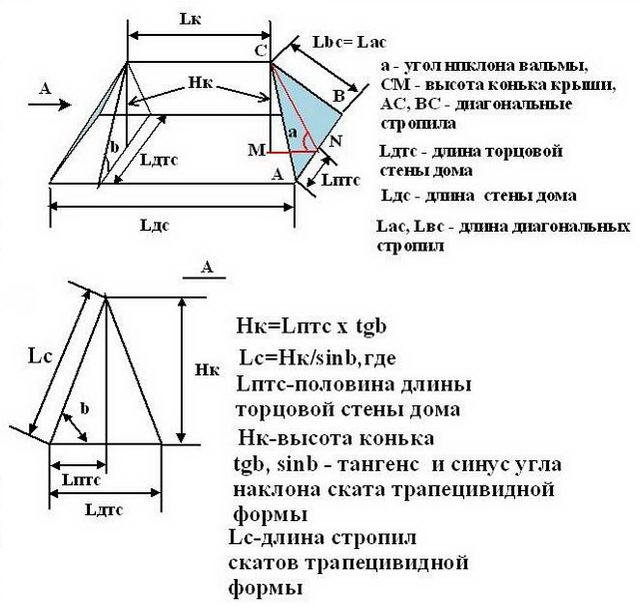

    Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

  • Довжину і перетин елементів кроквяної системи. Їх визначають після з’ясування постійних і тимчасових навантажень, які їм доведеться нести. Для цього обчислюють сумарний вага покрівельного пирога, перекриттів і підлоги мансарди, опорних елементів. А також звіряються з даними про снігового навантаження.

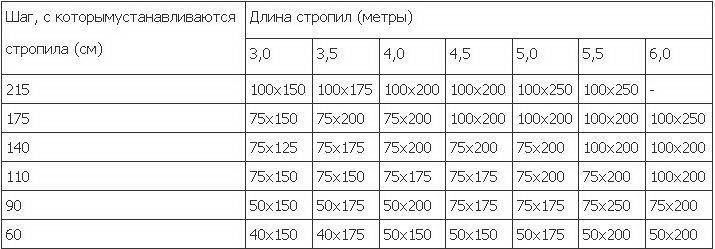

    Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

  • Число додаткових елементів. Якщо довжина крокв та інших частин кроквяної системи перевищує 6 метрів, то в конструкцію вводять додаткові вузли, що підвищують її міцність і стійкість.
  • Результатом процесу проектування вважається схема, що відображає реальні розміри і взаємне розташування частин чотирисхилого даху.

    Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

    Кроквяна система

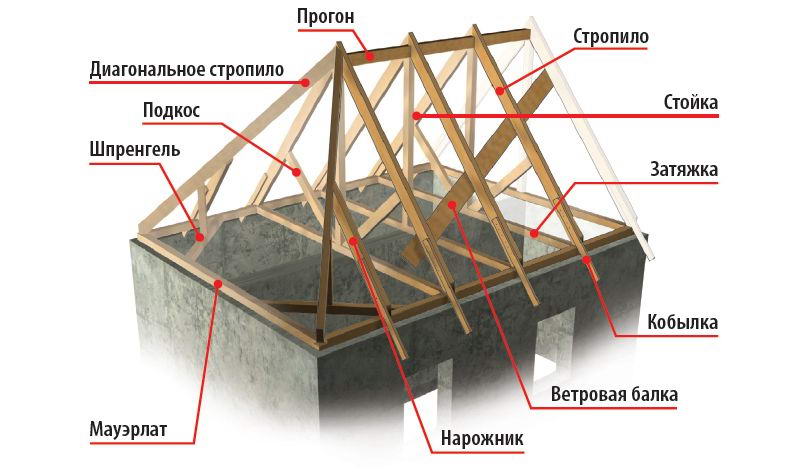

    Чотирьохскатний дах спирається на каркас, званий кроквяної системою. Практично всі її елементи виготовляються з деревини хвойних порід. Оскільки дерево — матеріал природного походження, волога і бактерії впливають на нього руйнівний вплив. Щоб його знизити проводять антисептичну обробку глибокого проникнення і антипіреном для захисту від вогню. В кроквяну систему чотирисхилого даху входить:

    Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

    • Мауерлат. Опора, виготовлена з бруса, яка розподіляє вага покрівлі по периметру несучих стін.
    • Стійки. Вертикальні підтримуючі елементи, які встановлюють на лежень або балки перекриття для запобігання прогину кроквяних ніг.

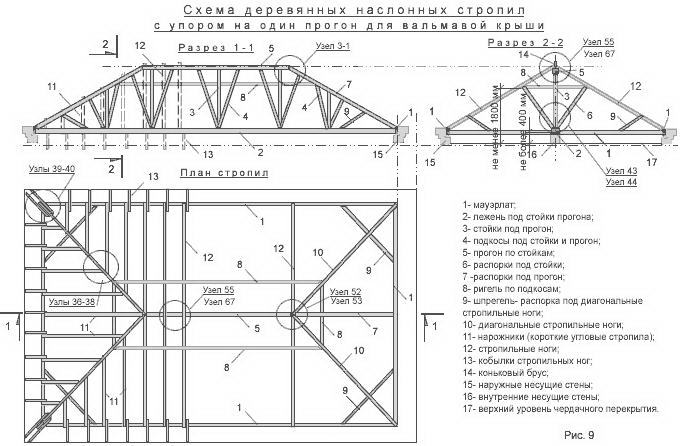

    • Кроквяні ноги. Діагональні крокви формують ребра вальмового ската даху, їх монтують однією стороною до коника, а інший до різних кутах мауерлата. Поверхня вальми задають нарожники, що закріплюються до діагональним ніг. Пересічні крокви служать опорою для трапецієподібних скатів.

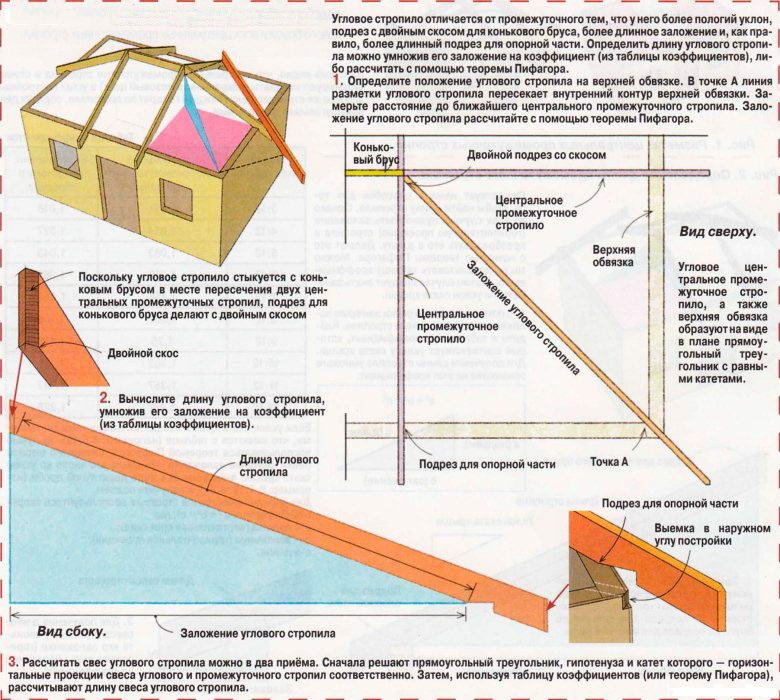

      Конструкція чотирисхилого даху — пристрій і схеми (фото, відео)

    • Затяжка. Горизонтально розташована балка, стягуюча ноги кроквяної пари, для запобігання розпирання стін будинку.
    • Підкіс. Їх встановлюють під кутом до кроквяних ніг для того, щоб ліквідувати прогин, а упирають підкоси у стійки чи мауерлат.
    • Коньковий прогін. Брус, що з’єднує верхні частини стійок, він служить опорою для кроквяних пар.
    • Обрешітка. Основа для покрівельного настилу майстра. Для м’яких рулонних монтують суцільну обрешітку, а для твердих решітчасту.

    Монтаж своїми рукаами даху четырехскатного типу – прекрасний спосіб доповнити архітектурний задум приватного будинку. Приклавши зусилля і побудувавши її самостійно або найнявши професійних майстрів, домовласник стане володарем комфортного, гарного житла!
