Автономне опалення останнім часом стає не тільки необхідною умовою проживанням у приватному будинку, але також способом підвищення комфорту і економії коштів власників житлової площі в багатоквартирних будівлях. Зрослий попит на опалювальні прилади став приводом для розробки більш потужних і продуктивних моделей. Сучасне обладнання пред’являє підвищені вимоги до безпеки підключення та висновку відходів горіння через димохідні канали. З цієї причини в ужиток увійшов коаксіальний димар для газового котла, пристрій якого принципово відрізняється від звичайного.

Зміст статті

  • 1 Пристрій і функції
  • 2 Переваги
  • 3 Вимоги безпеки при монтажі
  • 4 Монтаж
  • 5 Відео-інструкція

Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

Пристрій і функції

Коаксіальний димохід – це канал димовидалення, конструкція якого являє собою дві труби різного діаметру, вставлені одна в іншу. Внутрішні поверхні труб не стосуються один одного, між контурами знаходиться повітряний прошарок. Коаксіальний димохід збирають з добірних елементів: прямих труб, відводів, трійників, збірників конденсату. Він виконує дві основні функції:

  • Видалення диму з топки. Димом прийнято називати суміш газів, що утворюються в результаті згоряння палива. Цю задачу виконує внутрішня труба коаксіальної системи димовидалення.
  • Подача повітря в топку. Щоб підтримувати горіння в газовому котлі, слід забезпечити безперешкодний доступ в топку кисню. В опалювальних приладах з звичайним каналом димовидалення повітря забирається з приміщення, з-за чого всередині стає душно і важко дихати. Коаксіальний димохід подає в топку повітря через зовнішній контур труби.
    Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

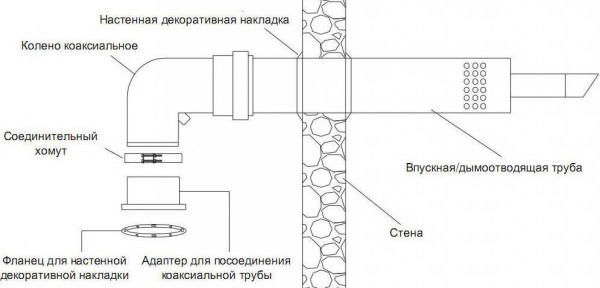

    Комплект для збірки коаксіального димоходу

    Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

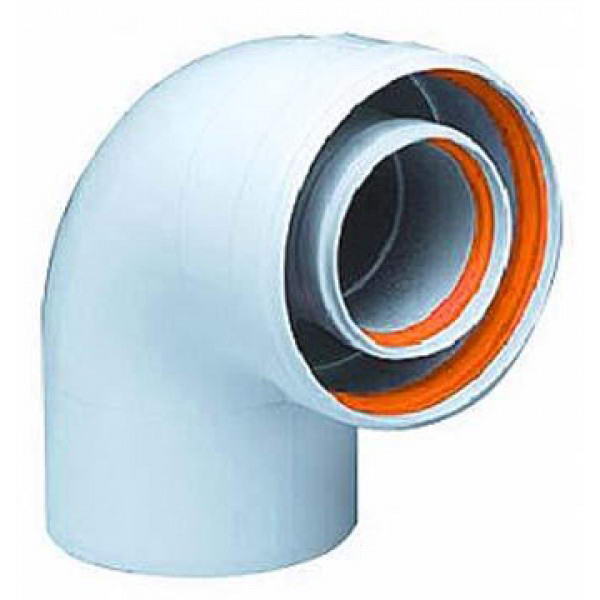

    Отводное коліно коаксіального димоходу в розрізі

  • Важливо! Такий пристрій сконструйовано за принципом поділу функції димоходу. Це дозволяє підвищувати продуктивність і ефективність. Продукти згоряння палива, температура яких досить висока, нагрівають зовнішній контур. А зовнішня труба, через яку проходить атмосферне повітря, в свою чергу охолоджує внутрішню. Завдяки такій конструкції відбувається вирівнювання температури в димоході, що запобігає появі конденсату і знижує ризики виникнення загорянь.

    Переваги

    Коаксіальний димохід вважають більш досконалим і ефективним способом видалення продуктів згоряння з топки опалювального приладу. Елементи для збірки часто поставляються в комплекті з устаткуванням. Більшість виробників рекомендують встановлювати свою продукцію з димарями такого типу, так як вони мають наступні переваги:

    • Висока продуктивність. За рахунок нагрівання атмосферного повітря, що потрапляє в топку з вулиці, ККД газового котла збільшується, а витрата палива і витрати знижуються.
    • Ізольованість. Завдяки зовнішньому забору повітря система димовидалення опалювальних проділів з закрито топкою і коаксіальним димарем ізольована. Це означає, що чадний газ не проникає в житлові приміщення.
    • Пожежна безпека. Так як зовнішній контур труби, через який рухається атмосферне повітря, має більш низьку температуру, ризик загоряння з вини димоходу зводиться практично до нуля.
    • Універсальність. Монтаж коаксіального димоходу виконують через перекриття та дах або горизонтально, тобто через стіну. Це дозволяє використовувати такий тип димовидалення для приватних будинків і навіть квартир.
    • Компактність. Поєднання в одному пристрої двох функцій дозволяє економити простір, так як високопродуктивний димар коаксіального типу меншого діаметру справляється з будь-яким обсягом газів.
    • Простота установки. Щоб вивести димар газового котла коаксіального виду на вулицю через стіну не потрібні особливі знання, досвід або дорогий інструмент. Його конструкція дозволяє з легкістю встановити та ввести в експлуатацію настінний чи підлоговий котел.
    • Екологічність. Завдяки високому ККД котлів з використанням каналів димовидалення коаксіального типу газ повністю згорає в топці. Такий пристрій знижує викиди газу в атмосферу, що безпечніше для екології.

      Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

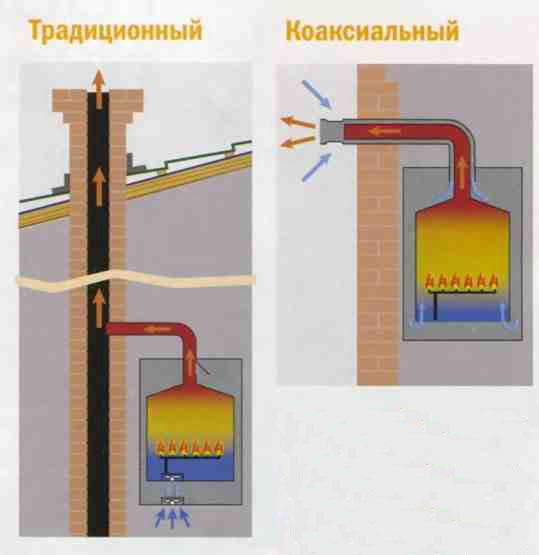

      Відмінності між висновком звичайного і коаксіального димохідного каналу

    Важливо! Коаксіальний димохід підходить винятково для газових котлів із закритою топкою та примусовою тягою, що функціонує за рахунок невеликого вентилятора, вбудованого всередині труби. У проект системи димовидалення такого типу обов’язково включають збірник конденсату і ревізію, через яку виконують очищення труби.

    Вимоги безпеки при монтажі

    Згідно зі статистикою МНС і виробників, коаксіальні канали димовидалення вважаються більш безпечними і ефективними. Однак, при їх установці слід дотримуватися певні вимоги:

  • Максимально дозволена для більшості моделей довжина труби, що відводить продукти згоряння в атмосферу, становить 3 м. Для окремих приладів допускають використання труб довжиною до 4-5 м.
  • Трубу димовидалення виводять назовні через стіну будівлі, прилеглу до стінки опалювального котла. Довжина горизонтальної ділянки в місці виведення не повинна перевищувати 100 див.
  • Отвір для виведення труби на вулицю розташовують на висоті не менше 150 см від опалювального котла і 200-250 см від рівня землі.
  • Відстань від місця виведення труби до сусідніх споруд повинно перевищувати 300 див.
  • Коаксіальний димохід для газового котла не рекомендують розташовувати під вікнами. Мінімально допустима відстань від точки виведення до вікна – 100 див.
  • Для димарів з примусовою тягою вертикальний ділянку труби необов’язковий, досить горизонтально вивести його через стіну.
    Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

    Правила безпечного монтажу

    Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

    Вимоги до труби димовидалення

  • Зверніть увагу! Професійні будівельники сперечаються щодо ефективності використання коаксіальних димоходів на території середньої смуги Росії і більш північних регіонів, стверджуючи, що розробляли для використання при температурі до -15 градусів. Там, де взимку більшу частину часу температура опускається нижче цієї позначки, вони промерзають. Виробники пояснюють проблеми неправильним розрахунком діаметра зовнішньої і внутрішньої труби і довжини димоходу.

    Монтаж

    На відміну від традиційних способів димовидалення димар коаксіального типу монтується просто. Щоб виконати установку, потрібно строго слідувати інструкціям виробника газового обладнання та вимогам пожежної безпеки. Досвідчені майстри радять звертати увагу на наступні моменти:

    • Встановлення димаря роблять спільно з монтажем опалювального обладнання.
    • Прилади з закритою топкою не вимагають обладнання окремого приміщення для котельні, однак місце установки слід обшити знизу з боків і зверху вогнетривким матеріалом.
    • На стіні визначають точку висновку труби через стіну на вулицю. Її розташовують на висоті 1,5 м від вивідного патрубка котла. Випилюють отвір в перегородці, розмір якого на пару сантиметрів більше діаметра димоходу.
    • До патрубка котла приєднують спеціальний сполучний елемент і збирають димар з окремих сегментів. Місця стиків фіксують хомутами. Важливо! Для герметизації з’єднань коаксіальної системи димовидалення не можна використовувати герметики або клеяться стрічки, ущільнювачі.
    • Місце проходу труби через перешкоду у вигляді стіни ізолюють з допомогою вогнетривкого матеріалу, наприклад, базальтового волокна.
    • Горизонтальний сегмент, виводить тубу на вулицю, повертають за допомогою відвідного коліна вгору і надставляють до необхідної довжини. Вертикальний ділянку фіксують на кронштейни до стіни. На оголовок надягають захисний дефлектор.

      Коаксіальний димохід для газового котла — конструкція і монтаж (фото, відео)

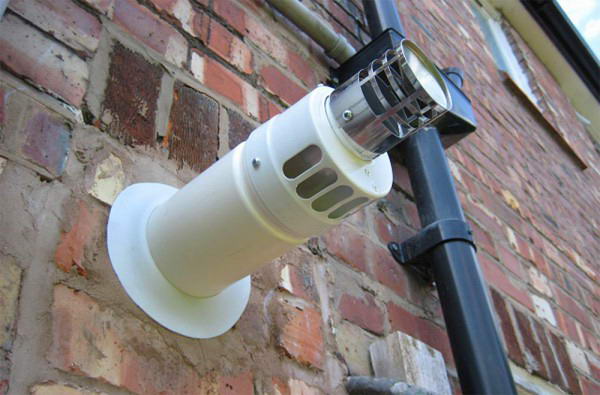

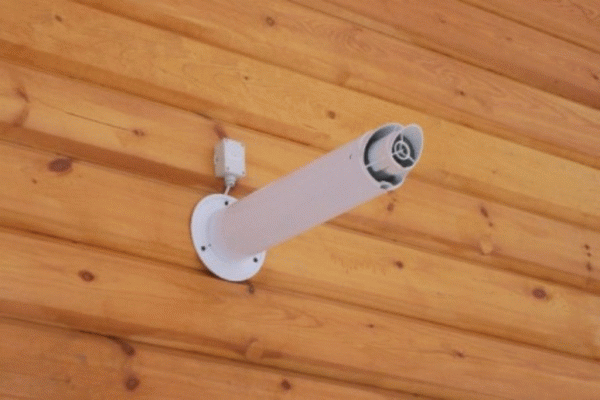

      Висновок труби димовидалення через стіну
