Класифікація і види залізобетонних плит перекриття

На сьогоднішній день залізобетонне перекриття є одним з найважливіших компонентів практично в будь-якому будівництві. Такі конструкції виконують роль проміжної ланки між поверхами і дозволяють укріпити будівлю в цілому.

Класифікація і види залізобетонних плит перекриття

Залізобетонні плити перекриттів

Про те, які бувають залізобетонні плити, що встановлюються між поверхами, види, розміри, вагу, і як розрахувати довжину, читайте нижче.

Класифікація панелей

На сьогоднішній день вітчизняний будівельний ринок пропонує бетонні плити перекриття трьох типів — суцільні, ребристі і порожнисті.

Монолітні або суцільні

Такі панелі виробляються у вигляді армованих перекриттів і зазвичай мають невеликі розміри. Застосування даних плит полягає в перекритті між поверхами і покрівельному підставі простих конструкціях.

Такі панелі виробляються прямо на будівельному ділянці. В опалубку встановлюється арматура за 2 см до краю поверхні. Після цього панель заливається бетоном і після висихання вона буде готова до експлуатації.

Основною перевагою, якою володіють такі залізобетонні плити, є можливість введення добавок до складу розчину, що дозволяє надати конструкції необхідні характеристики і параметри.

Приміром, бетонне перекриття може стати стійким до вологи, морозу, вогню і володіти високим опором до температур в цілому. Крім того, можливість виготовлення конструкції, дотримуючись необхідний вага і розміри, дозволяє заощадити фінансові кошти на виробництво і транспортування панелей.

Класифікація і види залізобетонних плит перекриття

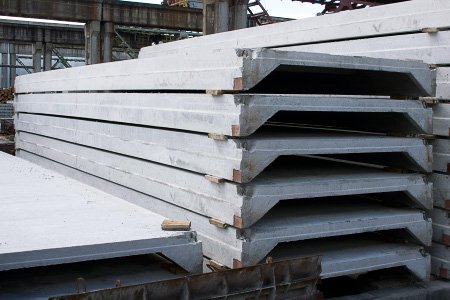

Ребристі плити перекриттів

Так як такі конструкції не можуть похвалитися хорошими несучими характеристиками, в цілому володіють більш низькими тепло – і звукоізоляційними властивостями, область їх застосування не така велика. Суцільні збірні залізобетонні плити можуть бути використані для побудови невеликих будівель, для будівництва транспортних зупинок або господарських будівель.

Ребристі

Ребристі залізобетонні перекриття, по суті, являють собою ту ж монолітну конструкцію, тільки оснащену ребрами з боків, які виконують функцію опорного компонента. Допоміжні реберця монтуються по всій площі панелі і встановлюються до неї у вигляді решітки.

Примітно, що маючи невелику вагу, такі конструкції володіють підвищеними несучими характеристиками, що дозволяє їх використовувати не тільки для облаштування днищ, але і великих отворів. А завдяки тому, що вони мають значні розміри, що це багато в чому знижує терміни установки, а також її вартість в цілому.

Істотним недоліком є погані властивості тепло – і звукоізоляції. Крім того, такі конструкції не можуть володіти гладкою поверхнею. Але це не робить панелі менш затребуваними в промисловому будівництві для облаштування днищ і отворів між поверхами.

Пустотні

Залізобетонні пустотні плити являють собою схожий тип міжповерхових панелей, для виробництва яких може використовуватися бетон різних марок. Пустотні панелі виробляються шляхом затоки складу на підготовлений заздалегідь залізобетонний каркас.

Області застосування

Стінові, карнизні, парапетні огородження на сьогоднішній день широко застосовуються в приватному будівництві, для спорудження висотних багатоповерхових будинків, промислових будівель. Також в якості перекриттів вони можуть використовуватися в будинку, побудованому з цегли.

Класифікація і види залізобетонних плит перекриття

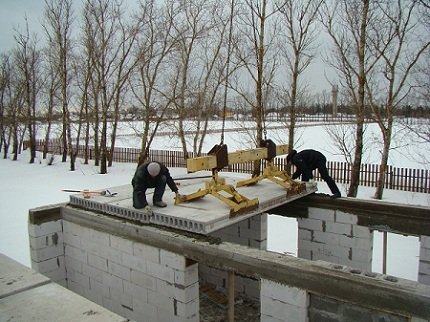

Укладання пустотних плит перекриття при будівництві приватного будинку

Для облаштування днищ і козирків дані огорожі застосовуються при будівництві лоджій і балконів. Завдяки тому, що бетонна плита має порожнечами всередині конструкції, це значно спрощує укладання комунікацій.

Переваги і недоліки

Будь-які стінові, карнизні або парапетні огородження володіють цілим рядом плюсів і мінусів. Почнемо з переваг:

  • товщина панелей, встановлених в будинку, дозволяє їм бути стійкими до високих навантажень;
  • універсальність перекриттів;
  • міцність, якою володіють парапетні, карнизні і стінові огородження на відміну від дерев’яних;
  • відсутність усадки;
  • відмінні звуко – і шумоізоляційні характеристики, якими володіють залізобетонні перекриття на відміну від дерев’яних;
  • парапетні, карнизні і стінові панелі відмінно поглинають коливання і вібрації;
  • при установці конструкції в будинку процедура монтажу панелей не займе багато часу;
  • плити плоскі залізобетонні володіють рівною поверхнею, якої іноді не можуть похвалитися навіть дерев’яні покриття;
  • на відміну від дерев’яних, парапетні, карнизні і стінові залізобетонні перекриття стійкі до вологи і, відповідно, корозії.

Також слід зазначити, що огородження, що використовуються для укладання між поверхами будинку, за своєю вартістю цілком можуть конкурувати з іншими будматеріалами.

Класифікація і види залізобетонних плит перекриття

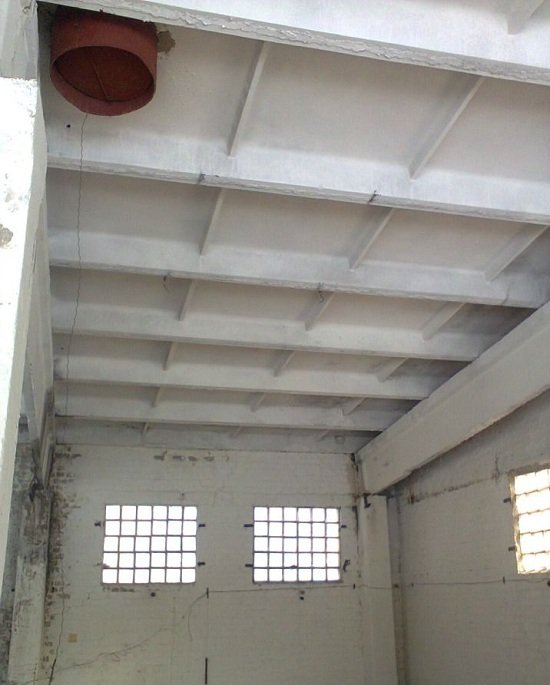

Ребристі плити перекриттів використовуються при зведенні промислових об’єктів

Однак, як і інші конструкції, такі панелі мають і ряд недоліків:

  • Якщо виробництво огорожі відбувається не на будмайданчику, то проектувальнику, коли він робить розрахунок, слід враховувати велику вагу і розміри панелі. З-за того, що такі плити мають значні розміри і вагу, їх встановлення потребує використання спеціалізованої техніки на ділянці. Монтаж дерев’яних конструкцій, в свою чергу, може обійтися без використання техніки.
  • Парапетні, карнизні, стінові залізобетонні перекриття хоч і є здебільшого універсальними, але не можуть використовуватися на будь-якому будівництві повсюдно. Наприклад, у тих випадках, коли не посилений фундамент, стіни можуть не витримати великого навантаження, якщо використовувати конструкції для укладання між поверхами, це також слід брати до уваги. В даному випадку найкращим варіантом буде заміна огорож на перекриття іншого типу, наприклад, дерев’яні.
  • Товщина одношарових панелей може змінюватися, що також потрібно брати до уваги.
  • При будівництві необхідно використовувати панелі одного типу, оскільки для їх з’єднання повинна застосовуватися зварювання.
  • Маркування

    Розрахунок того, які потрібні плити залізобетонні стрічкових фундаментів, слід здійснювати при розробці проекту, інакше згодом, вибравши не той тип, може знадобитися заміна.

  • ПК – розшифровується як плита з круглими пустотами, такі конструкції використовуються для опора по двом сторонам.
  • ПГ – панель з грушоподібними порожнечами, призначена для обпирання по двох боків.
  • ПБ – такі плити виробляються формувальним методом на спеціальних установках для опора по двом сторонам.
  • Розміри порожнин панелі, зокрема, товщина, визначається цифрами спочатку маркування – 1ПК, 2ПК і т. д. Також розрахунок панелей для укладання між поверхами слід проводити заздалегідь з урахуванням кількості сторін для опори. Наприклад, якщо будматеріал маркується як ПКТ, то буква Т означає, що число сторін дорівнює трьом.

    Класифікація і види залізобетонних плит перекриття

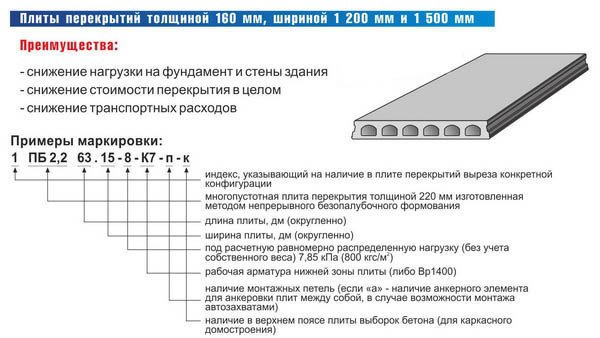

    Приклад розшифрування маркування залізобетонної плити перекриття

    Потім йде маркування цифрами, яка береться в розрахунок. Перші дві цифри – розмір довжини панелі для установки між поверхів у дециметрах. Наприклад, якщо розмір довжини складає 58, то за фактом він буде дорівнює 5 780, так як справжня характеристика завжди буде на 20 мм менше тієї, що вказана виробником.

    Наступні дві цифри, які також важливі для того, щоб зробити розрахунок, означають ширину, яка, як і в попередньому випадку, завжди буде на 10 мм менше. На сьогоднішній день виробники пропонують споживачам плити шириною по 1, 1.2, 1.5 1.8 м. В свою чергу, дерев’яні секції пропонують споживачам широкий асортимент розмірів.

    Нарешті, остання цифра маркування, яка береться в розрахунок, свідчить про несучої можливості. Цей параметр визначається в ста кілограмах на квадратний метр площі будівлі. Наприклад, якщо вказана велич 4 – те несуча спроможність становить 400 кг.

    На відміну від дерев’яних, залізобетонні перекриття значно міцніше в більшості випадків. Роблячи розрахунок, про параметрі несучої можливості забувати не можна, оскільки він є одним з основних.

    Важливим параметром є і вага. Вага плити безпосередньо залежить від марки і розмірів перекриття. Найменші за габаритами панелі відповідно мають невелику вагу. Часто заміна дерев’яних конструкцій залізобетонними плитами зумовлена неможливістю перших витримувати чималі навантаження.

    Класифікація і види залізобетонних плит перекриття

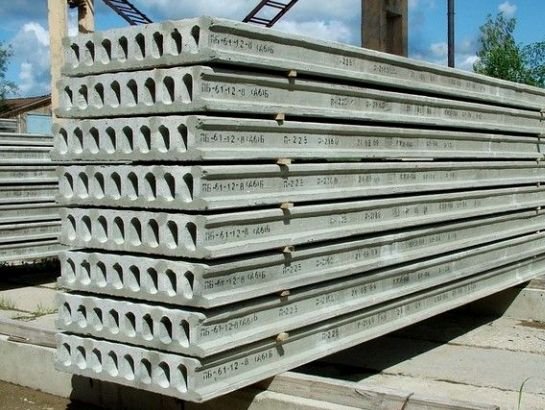

    Маркування наноситься на кожну плиту на її бічній грані

    У порівнянні з монолітними, залізобетонні панелі більш доступні з точки зору фінансової вигоди, але поступаються першим в міцнісних показниках.

    Тому ми закликаємо всіх наших користувачів, при будівництві будівель правильно розраховувати всі параметри і характеристики, які повинен витримувати будівлю. Заміна одних панелей іншими, по суті, являє собою вже реконструкцію будівлі, тому в найближчі роки після здачі об’єкта вона є неприпустимою.

    Щоб не зіткнутися з цим, будьте уважні при розрахунках або ж не пошкодуйте грошей і заплатите фахівця за розробку проекту. Не маючи досвіду, для вас це стане гарною економією коштів у майбутньому.
