Глина є найстарішим будівельному матеріалом, який застосовували для зведення перших житлових будівель, виготовлення домашнього начиння, а також посуду. Через керамічні вироби не втрачають актуальності, вони впроваджуються в нові сфери застосування. Останнім часом на зміну цегляним або металевим приходять керамічні димарі, головним достоїнством яких вважають екологічну безпеку і відсутність шкоди для здоров’я людини. Ця стаття розповість, в якихось випадках підійде димохідний канал з кераміки, як її встановити і експлуатувати.

Зміст статті

  • 1 Конструкція
  • 2 Переваги
  • 3 Монтаж
  • 4 Відео-інструкція

Конструкція

Керамічний димар поєднує сильні сторони аналогів з інших матеріалів: легкість сталевих труб і відмінні теплоізоляційні властивості цегляних. Його конструкція складається з трьох шарів:

Керамічний димар — конструкція і монтаж (фото, відео)

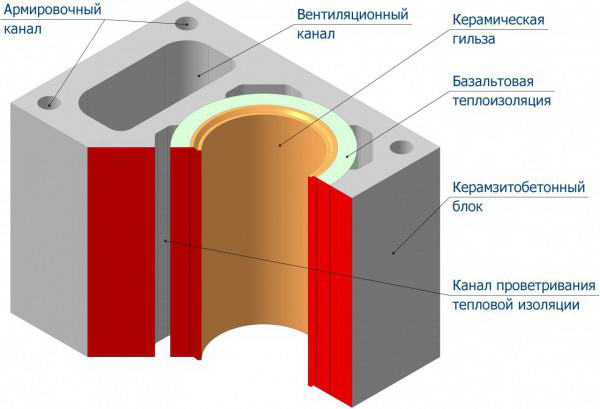

Конструкція дымоудалительного каналу з кераміки

  • Каркас. Цей елемент виготовляють з порожнистих керамзитобетонних блоків, що мають легку вагу. В середині кожного блоку квадратного перетину знаходиться круглий отвір, у яке вставляють керамічну трубу. В кожному куті блоку пророблені отвори, в які вставляють арматуру при монтажі.

    Керамічний димар — конструкція і монтаж (фото, відео)

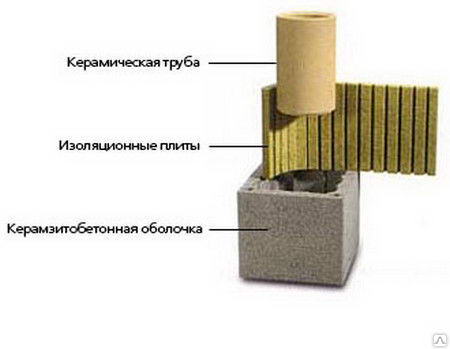

    Будова керамічної труби

  • Керамічна труба. Вона являє собою порожнистий циліндр з високоякісної термостійкої кераміки. Кожен сегмент труби має довжину 50-100 см, при монтажі він вставляється всередину попереднього. Різні моделі керамічних димоходів комплектують трубами з різною товщиною стінок. При виборі, пічник радять слідувати правилу: чим вище температура газів у каналі димовидалення, тим товщі повинні бути стінки.
  • Ізоляція. Між каркасом і трубою знаходиться ізоляційний шар, який «замикає» жар всередині, не дозволяючи нагріватися зовнішній оболонці димоходу. Для цього використовують волокнисті негорючі термоізоляційні матеріали, найчастіше базальтову вату. Цей захід підвищує пожежобезпечність керамічного каналу димовидалення.

    Керамічний димар — конструкція і монтаж (фото, відео)

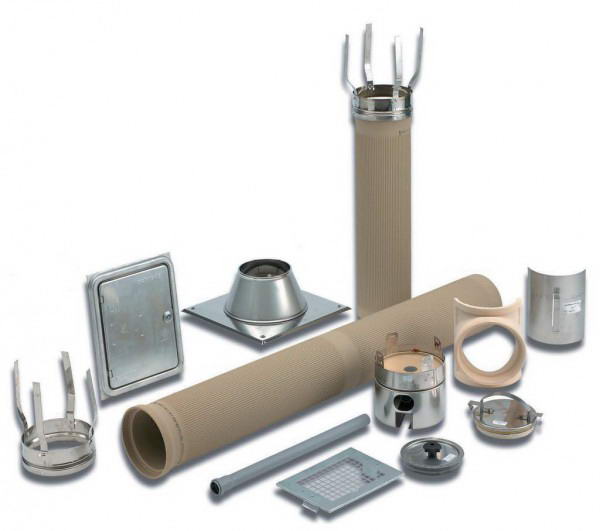

    Комплект елементів для складання димоходу

  • Зверніть увагу! Монтуючи керамічний димохід, слід враховувати, що його розташовують строго вертикально, розвороти або вигини каналу не допускаються. Цю особливість системи димовидалення враховують при проектуванні і вибору місця для опалювального приладу. Під димарем заливають окремий фундамент, не сполучається з основним, щоб запобігти його деформацію і перевантаження.

    Переваги

    Керамічні димарі тришарової конструкції вперше використали у Франції в 1980-х роках, через десятиліття вони охопили американський будівельний ринок, а в Росії прийшли лише на початку 2000-х. Російські експерти зустріли новинку насторожено, але після глибокого вивчення експлуатаційних якостей, перевірки зимовими холодами прийшли до думки, що керамічна труба для димоходу має наступні переваги:

    • Універсальність. Завдяки високій терм стійкості та зміни товщини стінок труби з кераміки витримують температуру до 1000 градусів. Тому їх застосовують для печей, камінів і котлів, працюючих на будь-якому виді палива. Спеціально для низькотемпературних котлів випускають труби з тонкими стінками, в яких не відбувається зниження тяги.
    • Пожежна безпека. Вогнетривкі якості кераміки і використання ізоляційного матеріалу знижують ризик виникнення загоряння.
    • Енергоефективність. За рахунок високих теплоізоляційних якостей кераміки, труба не остигає в процесі експлуатації, завдяки чому підтримується нормальний рівень тяги і економиться паливо.
    • Довговічність. Заявлений виробниками термін експлуатації керамічних димоходів становить 50 років і більше. Стійкість до корозії, цвілі та грибку робить цей вид труб найбільш довговічними і простими у догляді.
    • Швидкий прогрів. Навіть після тривалого простою, з допомогою керамічного димаря можна розтопити вогонь і обігріти будинок за лічені години.
      Керамічний димар — конструкція і монтаж (фото, відео)

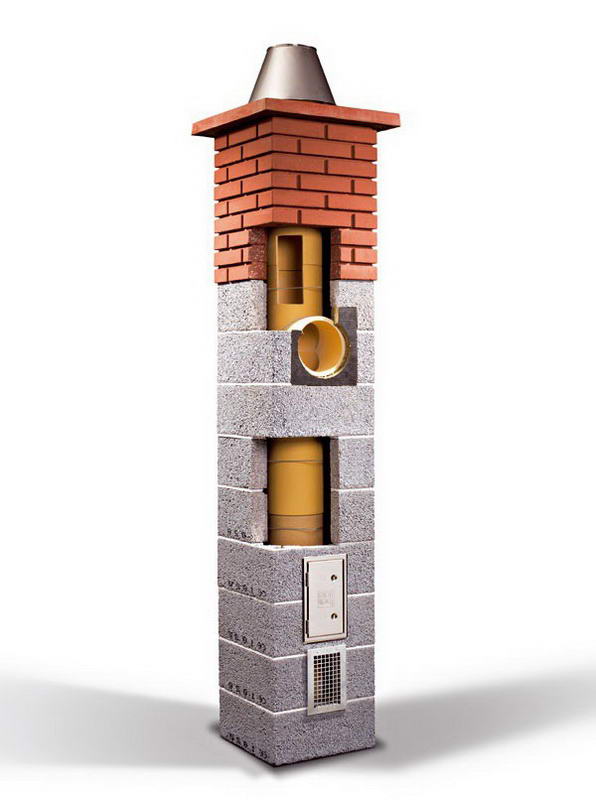

      Зібраний димар з кераміки

      Керамічний димар — конструкція і монтаж (фото, відео)

      Асортимент елементів для складання керамічного димоходу

    Важливо! Вагомий недолік димохідних труб з кераміки – висока ціна. Моделі російського виробництва коштують дешевше зарубіжних аналогів, не поступаючись в якості. Вітчизняні виробники, які виступають у ролі наздоганяючих в цій ніші будівельного ринку, роблять акцент на адаптованість продукції до умов російської зими. Для цього вони передбачили додаткові кріплення для зовнішньої теплоізоляції, збільшили довжину добірних елементів, знизили вагу і збільшили діаметр труб.

    Монтаж

    Технологій монтажу димохідних труб з кераміки вітчизняного та зарубіжного виробництва не відрізняються, продукцію завжди забезпечують анотацією з докладним описом послідовності робіт. Збірка димоходу – складне завдання, якість виконання якої впливає на пожежобезпечність і час його служби. Щоб бути впевненим у правильності монтажу, краще звернутися до професійних майстрам, які виконають роботу швидше і акуратніше. Технологія складання димоходу з кераміки виглядає наступним чином:

  • Під місцем установки труби заливають фундамент на глибину 30-50 див. Площа фундаменту повинна бути на 20-30 см більше труби. Після застигання виконують гідроізоляцію за допомогою руберойду або обмазування бітумною мастикою.
  • Готують густий розчин з цементу, піску і води в ємності для замішування. Сталеву арматуру нарізають по 1,5 м.
  • Починають збирання труби з установки трійника з ємністю для збору конденсату, через який контролюють стан димоходу і прочищають.
  • Після трійника встановлюють пічної вкладиш. Кожен блок каркаса встановлюють на попередній, а трубу вставляють всередину нижнього сегмента. Місця стику промащують спеціальним термостійким складом. Щоб з зовнішньої сторони шви були рівними, надлишки затірки видаляють ганчіркою.
    Керамічний димар — конструкція і монтаж (фото, відео)

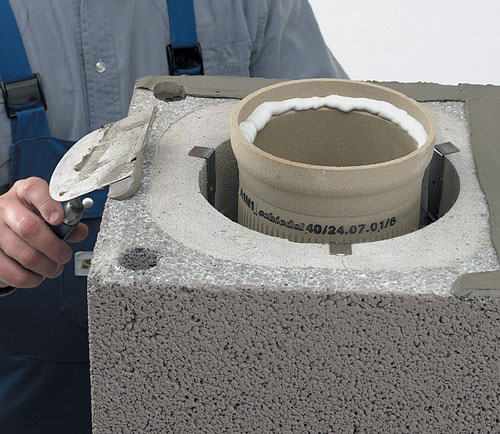

    З’єднання елементів керамічного димоходу герметиком

    Керамічний димар — конструкція і монтаж (фото, відео)

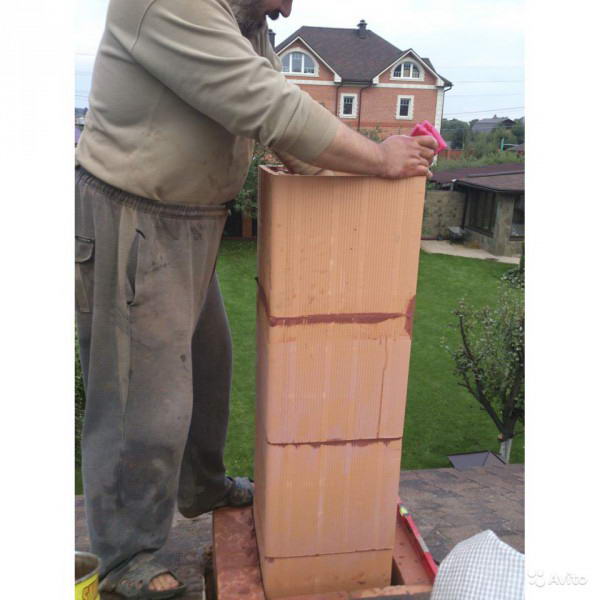

    Монтаж блоків каркаса

  • Коли висота блоків досягає 1,2-1,4 м, в отвори вставляють прути арматури і заливають розчином так, щоб не залишалося порожнин. Якщо отвори великого діаметру, використовують відразу 2 прута.

    Керамічний димар — конструкція і монтаж (фото, відео)

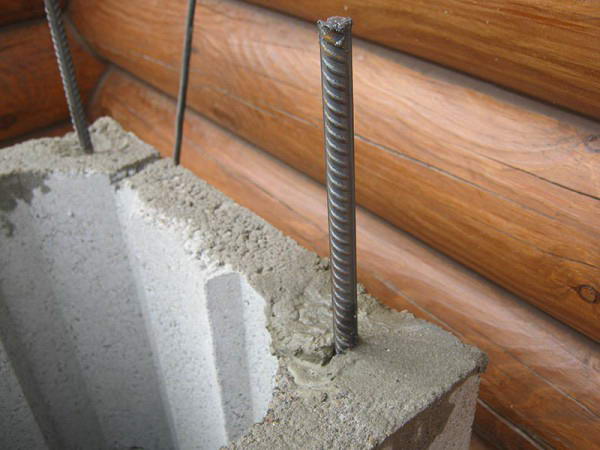

    Установка прутів арматури

  • Далі димар збирають по наміченій схемі, не забуваючи про ревізіях і трійниках. В місцях проходження трубою перекриття не повинно бути стиків між блоками. Ці ділянки зовні додатково ізолюють термостійким матеріалом.

    Керамічний димар — конструкція і монтаж (фото, відео)

    Димар з кераміки після завершення монтажу

  • Зовнішнє утеплення виконують в місцях проходження труби по вулиці і в неопалюваних горищах.
  • Ділянка труби, що виходить на дах, облицьовані клінкерною цеглою або штучним каменем. На оголовок надягають дефлектор.

    Керамічний димар — конструкція і монтаж (фото, відео)

    Обробка шийки димоходу

  • Зверніть увагу! Існує більш трудомісткий спосіб монтажу керамічної труби допомогою металевої сітки і куточків. При цьому виконують армування зовні димоходу.

    Краще виконувати монтаж керамічної димоходу до початку обробки, до зведення кроквяної каркаса. Це дозволить без праці залити фундамент, вблагати проведення каналу через перекриття або дах. Проте, після закінчення робіт змінити місце установки печі вже неможливо, тому ретельно плануйте, погоджуйте проект димоходу.
