Гідроакумулятор — пристрій, що отримав найбільше поширення в побуті і промисловості.
Зокрема, його застосовують, як автономне джерело води для котеджів, дачних ділянок, заміських будинків. Всередині гідробака, — так ще називають гідроакумулятор, знаходиться рідина під тиском.
Причому тиск має постійну величину, а це є важливою умовою для нормальної роботи побутових приладів: душа, санвузли, умивальники і т. д.
В місцях підвищеної вологості краще всього встановлювати гідроакумулятор з нержавіючої сталі.
Зупинимося докладніше на пристрої сучасного гідроакумулятора, для чого він потрібен, які основні принципи його роботи.
Зміст:
- Призначення і роль гідроакумулятора в системі водопроводу
- Види гідроакумуляторів
- Виробники розширювальних баків
- Пристрій гідроакумулятора
- Принцип дії
- Схема підключення
- Експлуатація та ремонт
Призначення і роль гідроакумулятора в системі водопроводу
Безумовно, важливо, забезпечити свій дачну ділянку безперебійною подачею води.
Адже кожен з нас хоче жити з комфортом не тільки в квартирі, але і за містом. Впоратися з цим завданням під силу гідроакумулятора.
Причому, якщо пристрій правильно вибране, воно буде працювати і у разі відключення електрики і при непрацюючому насосі.
Застосування гідроакумулятора значно скоротить кількість включень насоса підкачування води і збільшить тим самим строки його експлуатації.
При активному використанні систем водопостачання на розширювальному баці може з’явитися конденсат.
Іншими словами бак запотіває. Як впоратися з цією проблемою? Грамотні фахівці рекомендують провести теплоізоляцію всіх з’єднань гідроакумулятора.

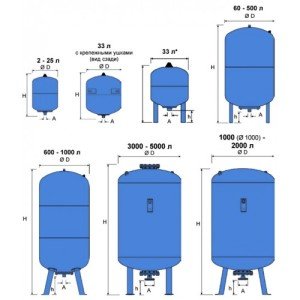

Види гідроакумуляторів
Класифікація гідроакумуляторів на види залежить від їх основних параметрів:
- з пневматичним накопичувачем (працюють на принципі стиснення газу під тиском води і навпаки), які в свою чергу поділяються на мембранні, з балоном (або грушею) і поршневі. Поршневі гідроакумулятори, як правило, недорогі, хоча працюють на великих обсягах (до 600 л). Мембранний акумулятор дуже зручний у використанні, так як володіє невеликим розміром. Що ж стосується балонного гідроакумулятора, то більшість споживачів віддають перевагу саме його. Тому, що ємність в такому пристрої, а також гумову грушу для нього можна швидко і, що найголовніше, самостійно, замінити. Виріб нескладно у використанні та довговічні;
- з механічним накопичувачем які, в свою чергу, поділяються на вантажні і пружинні. Пружинні і вантажні гідроакумулятори працюють на кінетичної енергії вантажу або пружини. Такі пристрої мають ряд недоліків, такі як, інерційність системи, громіздка конструкція, але не вимагають зовнішніх джерел живлення і зарядки;
- для холодної води;
- гідроакумулятори для гарячої води;
- розширювальний бак для опалення, основна функція якого — регулювання тиску в трубопроводі.
Зверніть увагу! Жодна система опалення не монтується без розширювального бака. Правильний вибір гідроакумулятора і його налаштування – запорука безаварійного і комфортного існування на дачі.
Виробники розширювальних баків
Основними виробниками гідроакумуляторів є марки: Джилекс, Wester, Reflex, Aquasystem, Zilmet, Беламос, Тополя, Unipres, Grundfos, Varem, Униджиби.
Розглянемо плюси і мінуси кожного з них:
- Джилекс. Це вітчизняний виробник. Продукція компанії орієнтована на масового споживача: при виробництві гідроакумуляторів Джилекс враховуються кліматичні особливості нашої країни, а також якість води і вимоги самих покупців. Недоліком гідроакумуляторів цієї фірми фахівці називають зайвий шум приладу під час роботи. Незаперечна перевага – доступна ціна. У спеціалізованих магазинах можна придбати розширювальний бак Джилекс на 24, 50, 100,200 л;
- Unipres. Також вітчизняний бренд, демонструє високу якість продукції. Компанія пропонує широкий модельний ряд гідроакумуляторів різних обсягів і конструкцій;
- Непогана продукція фірм Беламос і Тополя. Ці крупні виробники та імпортери гідроакумуляторів користуються попитом серед російських споживачів;

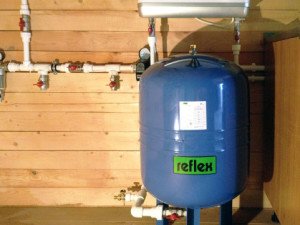

- Баки Reflex (Рефлекс). Високоякісний німецький виробник. Показово те, що про нього зовсім немає негативних відгуків;
- Zilmet.Хороша європейська продукція. Прекрасна якість і функціональність;
- Гідний вибір і відповідають нашим умовам технічні параметри гідроакумуляторів пропонує компанії Aquasystem, Varem (Італія) і Grundfos (Данія).
Вибрати й купити гідроакумулятор для систем водопостачання на сьогодні не проблема.
Апарати продаються в багатьох спеціалізованих магазинах, супермаркетах будівельного і технічного обладнання, а також в інтернет-магазинах.
Здійснити грамотний підбір обладнання для Вашого будинку завжди допоможуть фахівці.
Ціни на гидроаккумялторы для водопостачання залежать від обсягу бака і виробника. У продажу завжди можна знайти автоматику для насоса без гідроакумулятора.
Середня ціна на розширювальний бак марки Джилекс – 6000р, Unipres : 4000 – 6000р.
Зустрічаються і більш дорогі моделі. Наприклад, гідроакумулятор Unipress 300 обійдеться покупцеві в 20 000 р.
Ціни на пристрої бренду Reflex варіюються в залежності від обсягу розширювального бака: приміром, бак на 8 літрів буде коштувати в середньому 2000-3000р.
Бак Зилмет мінімального обсягу в інтернет-магазинах можна придбати за 1500-2000р.
Пристрій гідроакумулятора

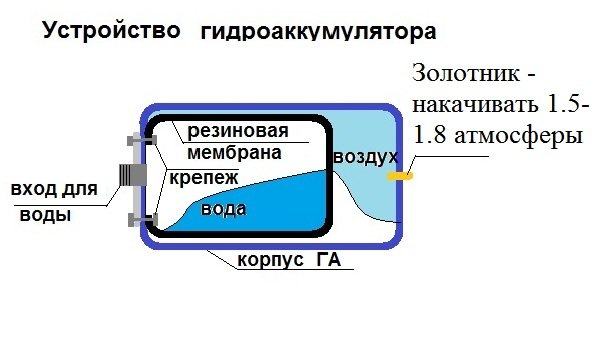

Гідроакумулятор для насосної станції виглядає просто: це повністю герметична ємність, всередині якої розташована гумова мембрана.
Мембрана розділяє собою внутрішній простір розширювального бака на два відсіки: один — для води, інший для повітря. Між стінками мембранного бака для водопостачання знаходиться інертний газ.
Важливим елементом будь-якого пристрою гідроакумулятора є фланець. З його допомогою здійснюється монтаж розширювального бака в систему, а також заміна мембрани, у разі втрати її еластичних властивостей.
Принцип дії

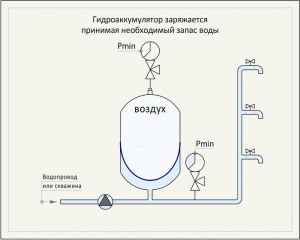

Принцип дії гідроакумулятора простий і полягає в накопиченні гідравлічної енергії з подальшим її використанням для регулювання системи водопостачання.
Всередину гідроакумулятора надходить вода і, потрапляючи на мембрану, сприяє її розширенню. В результаті чого, газ, яким заповнений внутрішній простір бака, починає стискатися.
Тиск повітря на мембрану поступово збільшується, після чого вода «виштовхується» в систему. Потім, тиск знижується.
Включається насос, який «заправляє» гідроакумулятор. Після досягнення тиском заданого рівня, насос автоматично вимикається.
Важливо! Тиск повітря перед монтажем гідроакумулятора має бути нижче на 0,2-1 бар, ніж виставлена його позначка на реле для задіяння насоса.
Схема підключення
Установка гідроакумулятора своїми руками – завдання непросте, але і з нею можна впоратися при грамотному підході до справи і певних знаннях.

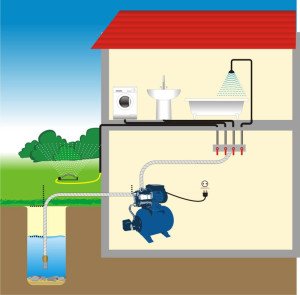

Так що ж таке схема водопостачання приватного будинку з гідроакумулятором? Спробуємо розібратися в цьому.
Підключення гідроакумулятора до системи водопостачання здійснюється двома способами — з допомогою заглибного і поверхневого насоса:

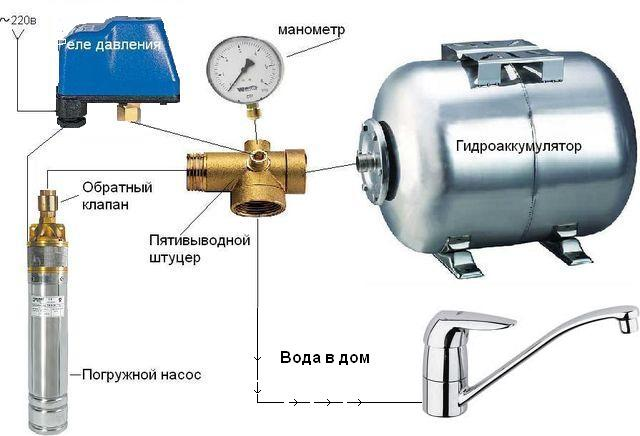

- підключення гідроакумулятора до системи за допомогою заглибного насоса. Занурювальний насос ще називають глибинним. Він, як правило, знаходиться в свердловині, колодязі або в іншому місці, звідки планується здійснювати забір води. Відкачування рідини на дачній ділянці можна швидко провести з допомогою різновиди заглибного насоса – дренажного. Важливо звернути увагу на монтаж зворотного клапана даного типу насоса. З допомогою нього виключається можливість відтоку рідини в зворотному напрямку.
Клапан встановлюється на свердловинний насос, після чого здійснюють підключення насосної станції з гідроакумулятором і перевірку системи на герметичність;

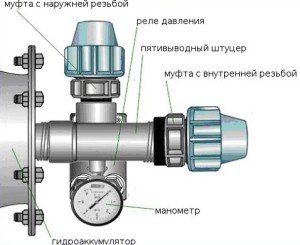

- підключення гідроакумулятора до системи за допомогою поверхневого насоса. В цьому випадку, обов’язково купується штуцер з 5-ма виходами (пятерник), а також реле тиску і манометр. Штуцер – різьбове з’єднання, за допомогою якого насос приєднується до бачка гідроакумулятора. Далі, прикручується манометр і реле тиску. Всі з’єднання на різьбі повинні бути повністю герметичні.
Герметизацію здійснюють за допомогою стрічки ФУМ.
Експлуатація та ремонт
Вода, що надходить всередину гідроакумулятора, часто захоплює повітря.
Щоб цього не відбувалося, в сучасних моделях передбачений клапан стравлювання, який необхідно періодично відкривати.
Зверніть увагу! Фахівці рекомендують час від часу перевіряти і тиск газу в гидроаккумуляторе. Для зменшення тиску важливо здійснювати заправку гідроакумулятора рідким азотом.
В інструкції може бути вказана і необхідність інших маніпуляцій. Явними ознаками поломки гідроакумулятора слід вважати: протягом води маленькими або переривчастими порціями, різкі скачки манометра.
У таких випадках натискають на золотник – спеціальний клапан, що направляє потік рідини.
Необхідно випустити повітря! Якщо стрілка пішла вниз, значить, повітря дуже мало. Якщо після повного випускання повітря, вода продовжує литися, значить, порвалася мембрана.

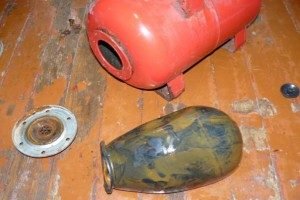

Порвану мембрану або каучуковий балон можна замінити, такі запчастини продаються в спеціалізованих магазинах по продажу гідроакумуляторів.
Заміну мембрани для гідроакумулятора досить просто здійснити своїми руками. Деталь інтуїтивно зрозуміло вставляється всередині і фіксується.
Якщо після натискання на золотник, продовжує виходити повітря, слід перевірити випускний клапан і затягнути його тугіше. Далі герметизувати його новою прокладкою або зробити заміну.
У разі, якщо вода не потрапляє в гідроакумулятор, потрібно перевірити тиск в системі або звернутися за допомогою в спеціалізований центр по ремонту. Ось, мабуть, і всі знання, які можуть допомогти власнику гідроакумулятора впоратися з цим нехитрим пристроєм.
Несправностей гідроакумулятора можна уникнути! Від правильної установки реле тиску в розширювальному баку, залежить зручність користування водопроводом, а також довговічність самого обладнання.
Про принцип дії і пристрій гідроакумулятора, більш наочно, Ви зможете подивитися в цьому відео:
