Чому немає горіння в газовому котлі або стовпчику, чому не надходить газ в камеру згоряння? Часто причиною виникнення подібних питань є вихід з ладу термопари – пристрої яке контролює горіння в камері котла і управляє спрацьовуванням блокуючого клапана надходження газу при згасанні полум’я.
Полум’я в газовому котлі може згаснути через поломок самого котла, поганої якості газу, опрокидования тяги. У цьому випадку має відбутися якнайшвидше перекриття надходження газу.
Принцип роботи
Термопара, по суті, є головним захистом газового котла. Її призначення гранично швидко дати керуючий сигнал на перекриття надходження газу, якщо він перестає згоряти.
Звичайні термометри не можуть застосовуватися в даному випадку, так як температура в камері згоряння занадто висока, а їх реагування відбувається із затримкою.
Застосовується спеціальне термостійке пристрій – перетворювач теплової енергії в електричну, що є термоелектричним датчиком полум’я, або званий термопарою.
Він подає електричний імпульс на керуючу котушку (в схему управління, яка включає і вимикає відсічною газовий клапан.
Якщо полум’я гасне, або датчик полум’я виходить з ладу, то керуюча напруга в схемі зменшується, в результаті чого клапан перекриває подачу газу.

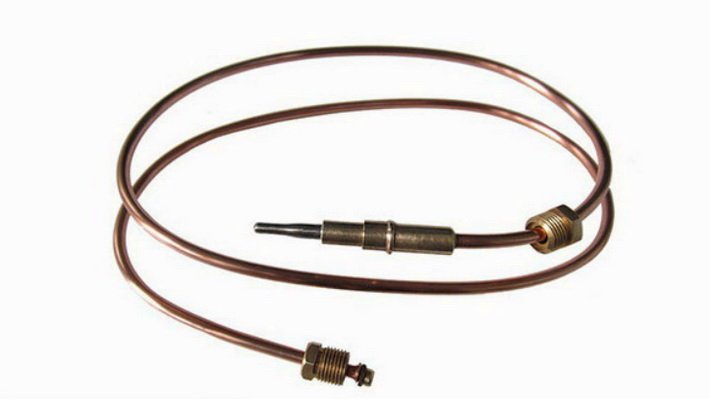

Як влаштована термопара – термоелектричний перетворювач
Перетворювач теплової енергії в електричну працює на ефекті Зеєбека, – якщо з’єднати в одній точці провідники з різних металів і нагріти місце їх з’єднання, то на їх вільних віддалених кінцях з’явиться електрична напруга.
Цей датчик являє собою два провідники з різних металів з’єднаних в одній або декількох точках, які нагріваються під час горіння в котлі. Точку з’єднання провідників називають гарячим спаем. Саме це місце буде нагріватися до дуже високих температур. Від якості зварювання провідників зазвичай залежить і надійність термопари.
Звичайні характеристики роботи газового контролю в побутовому газовому котлі (колонці):
– напруга, яка генерується термопарою під час горіння – 40 – 50 мВ;
– напруга, при якому відбувається закриття газового клапана – 20 мг і менше.
Під час підпалу відбувається примусове включення (відкриття) газового клапана. Коли газоповітряна суміш загорілася, газовий клапан переходить під управління термопарою і буде відкритим до тих пір, поки є різниця потенціалів, – поки горить полум’я.
Поломка термопари, як виглядає, як усувається, – додаткова інформація:
Маркування і особливості конструкції
В термопарі застосовуються провідники із спеціальних сплавів, підібраних таким чином, щоб регулює вихідну напругу було б у прийнятих межах. Всі вони дуже чутливі до змін температури.
Але при цьому і чутливі до складу атмосфери, так як метали взаємодіють один з одним при високій температурі. З’явився надлишок вуглекислого газу внаслідок несправності котла може призвести до виходу з ладу і термопари.
В побутових котлах і іншому газовому обладнанні в основному встановлюються наступні типи термопар.
- К.
Маркування ТХК. Робоча температура -200 – +1350 град С. Складу провідників – хромель і алюміній. Ця термопара є найпоширенішою, дешевої, застосовується в побутовому обладнанні. - J.
Маркування ТЖК. Робоча температура -100 – +1200 град С. Складу провідників – хромель і залізо. Термопара також не дорога і не зустрічається рідко. - Е.
Маркування ТХКн. Робоча температура 0 – +600 град С. Складу провідників – хромель і констант. Відрізняється високою надійністю, стабільністю, але дорога.
Як ремонтувати газової контроль і робити заміну
Якщо полум’я в газовому котлі не спалахує, то причиною може бути несправність термопари.
Невеликий фільм розповість про те, як можна перевірити працездатність термопари газового котла.
Непрацюючий датчик ремонту не підлягає і його потрібно міняти. Ціна на термопару для побутового газового котла приблизно 10 – 30 в.е. А знайти заміну, як правило, не складе труднощів.

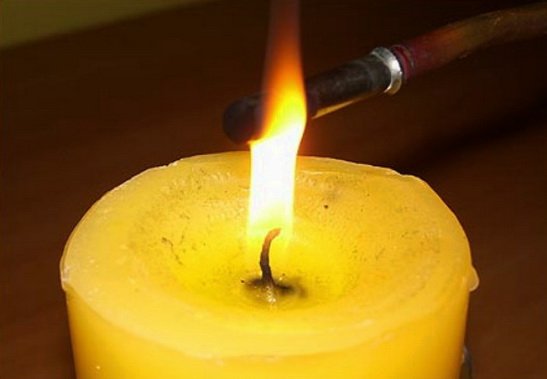

Перевірка працездатності термопари досить проста. Датчик необхідно нагрівати звичайної запальничкою, і підключити його до вольтметру. Справний датчик повинен згенерувати напруга близько 50 мВ.
Якщо напруга істотно менше, а на провідниках присутні сліди оксиду, корозії, забруднень, значить, термопару пора міняти.

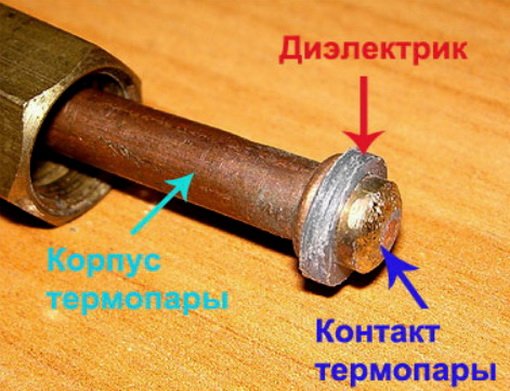

Ще варіанти поломки – ненадійні контакти підключення, або сильне забруднення. Очистіть термопару, переподключите її якісно…
