Цей комплекс механізмів дозволяє нам легко відкривати і надійно закривати вікно

Фурнітура для пластикових вікон — це не тільки ручка і петлі, як може здатися на перший погляд. Навіть найпростіше вікно приховує всередині складний механізм, відповідальний за притиск стулки до рами, відкривання в різних режимах провітрювання і виконання цілого ряду функцій. Ось ми і розберемося, що це за механізм, з яких елементів він складається, і як його обслуговувати для максимально ефективної роботи.

Вивчаємо «м’язи вікна»

Урок 1. Основні елементи

Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

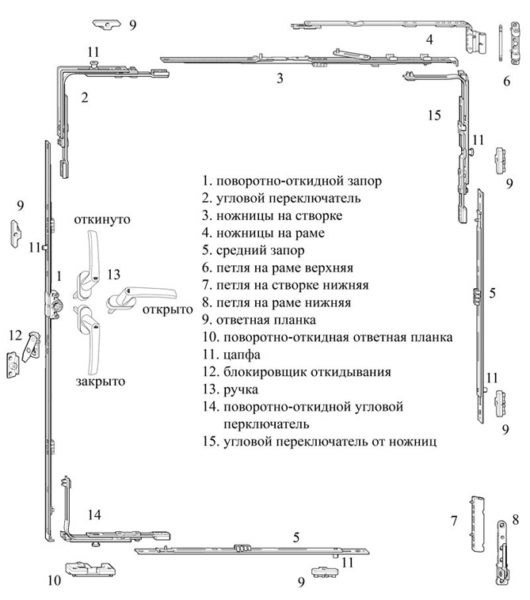

Схема фурнітурної обв’язки стулки

Практично будь-яка фурнітура для вікон ПВХ, що відповідає за приведення стулки в рух (не дарма її образно називають «м’язами вікна»), створюється за єдиною схемою. Всі компоненти можна умовно розділити на дві групи — основні і додаткові.

Основна частина фурнітури забезпечує:

  • притиск стулки до рами в кількох точках;
  • блокування відкриття стулки з зовнішньої сторони;
  • відкриття стулки в поворотному положенні;
  • відкриття стулки у відкидному положенні.

Іноді відкидний елемент в конструкцію не включають. Це здешевлює і спрощує фурнітурний комплекс, але знижує функціональність вікна на провітрювання його тепер не поставиш.

Перелік основних елементів фурнітури:

Ілюстрація Елемент Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Обв’язка стулки з запорами.

Система являє собою комплекс механізмів, який приводиться в рух поворотом ручки. Пластинчасті важелі по периметру приводять у рух заторні цапфи (циліндри), які при закриванні заходять на відповідні планки, встановлені на рамі.

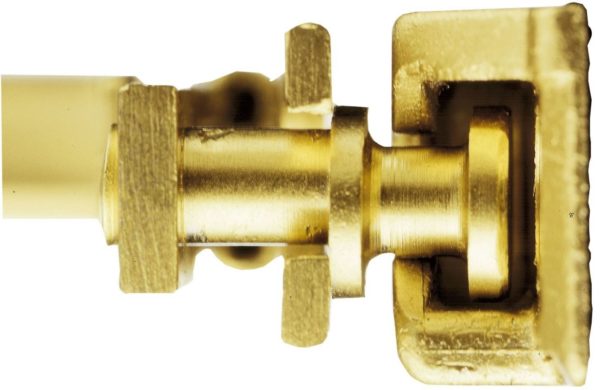

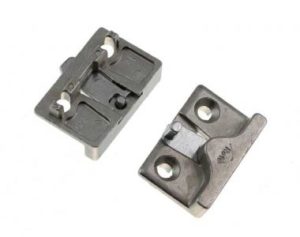

Фурнітурні системи з підвищеним захистом від злому комплектуються цапфами складної форми (не циліндри, а гачки або грибки), а також більш надійними відповідними планками. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Центральний привід і віконна ручка.

Елемент, що забезпечує керування запірної частиною фурнітури. У приводі роблять квадратне гніздо, в яке вставляється штифт ручки.

Ручка може бути як одностороннім, так і двостороннім. При її повороті приводяться в рух запірні цапфи і інші елементи (блокатори, провітрювачі тощо). Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Петлі.

Розміщуються збоку стулки, забезпечують її рух відносно рами. На петлі зазвичай припадає основне навантаження, тому їх закріплюють у профілі і армований корпусі з використанням надійного кріплення.

На петлях розташовуються елементи регулювання фурнітури. Вони являють собою гвинти, обертання яких дає можливість змістити стулку на кілька міліметрів для усунення прекоса.

Читайте також:
Дизайн: ванна кімната в стилі lounge

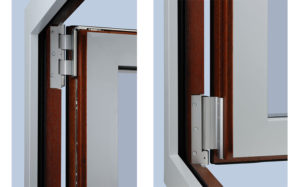

Також може використовуватися прихована петля. Вона розташовується в зазорі між рамою і стулкою і відрізняється складністю конструкції. Приховані петлі не видно при закритому вікні, тому їх вибирають в основному з дизайнерських міркувань. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Передачі.

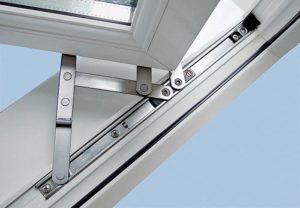

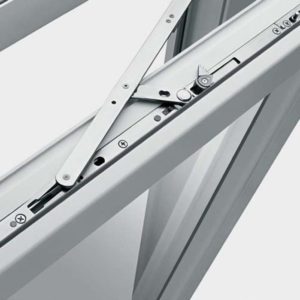

Елементи, які передають зусилля від центрального замка до інших частин фурнітури. Головні:

  • ножиці — у верхній частині обв’язки;
  • кутова передача в нижній частині обв’язки.

Урок 2. Додаткові елементи

Механізм для вікон ПВХ може включати не тільки основні, але і додаткові елементи фурнітури. Зазвичай наявність таких елементів дозволяє відкривати стулку в різних режимах для провітрювання, або ж підвищує комфорт використання системи в цілому.

Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

За додаткові режими роботи відповідають окремі фурнітурні елементи

Найчастіше зустрічаються такі типи додаткових елементів:

Ілюстрація Елемент Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Ступеневу провітрювання.

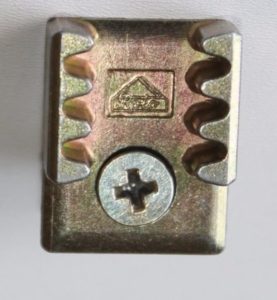

Деталь із зубчастою частиною, яка вбудовується в фурнітуру. Кожен зуб на елементі відповідає певному положення стулки, тому, повертаючи ручку, ми можемо самі вибирати інтенсивність провітрювання. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Мікропровітрювання.

Схожий елемент, але з меншим функціоналом: установка такої деталі додає всього одне додаткове положення для провітрювання. При повороті ручки на 45° стулка відкривається на кілька міліметрів по периметру, впускаючи невелика кількість повітря.

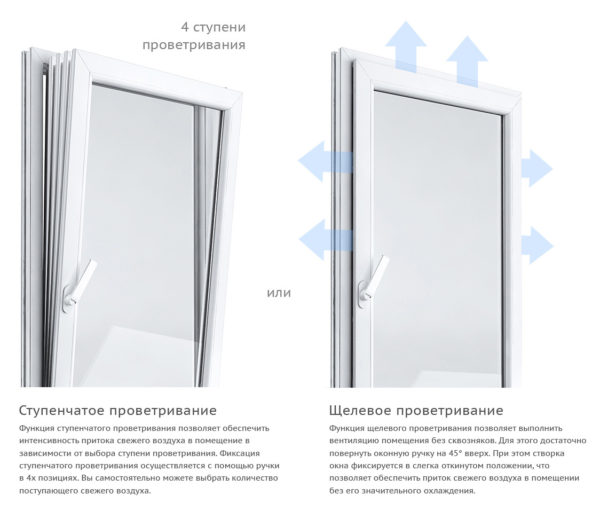

Цей режим зручно використовувати в зимовий час, щоб не переохолоджувати приміщення. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Блокіратор помилкового відкриття.

Корисна деталь в першу чергу для балконних дверей. В активному стані не дає одночасно відкрити вікно в поворотному і відкидному положенні. При відсутності блокіратора є ризик випадіння стулки з рами з зависанням на одній петлі. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Мікроліфт.

Ставиться в нижній частині стулки або навпаки ручки. При закриванні піднімає конструкцію, полегшуючи замикання фурнітурного комплексу.

Крім того, при наявності мікроліфта стулка не провисає під власною вагою, а значить, рідше вимагає регулювання.

  Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Обмежувач/фіксатор повороту стулки.

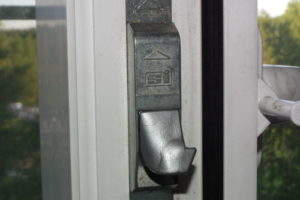

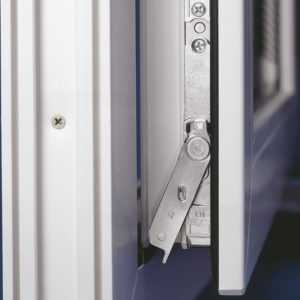

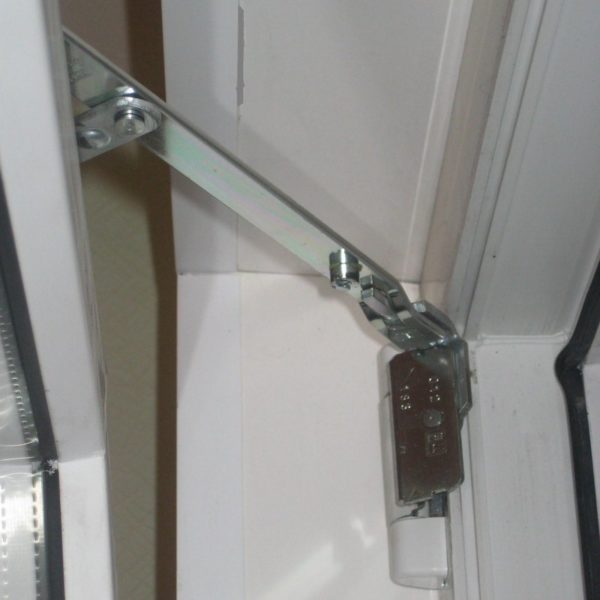

Ставиться в нижній частині вікна, утримує відкриту в поворотному положенні стулку від відкриттю або закриттю при поривах вітру.

Обмежувач тільки блокує рух конструкції, а фіксатор дозволяє закріпити стулку під будь-яким кутом. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Дитячий замок безпеки.

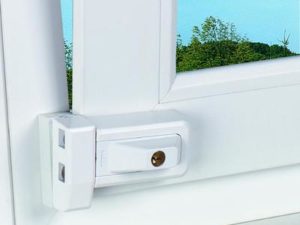

Ставиться в нижній частині вікна, блокує поворотний відкривання стулки (виключення ризику падіння з вікна).

При цьому конструкція замку дозволяє вільно провітрювати приміщення навіть коли він буде закритий.

Природно, цей перелік не повний — для розширення функціоналу конструкції можуть використовуватися і інші механізми. Але і цих деталей буде достатньо, щоб зробити використання вашого ПВХ-вікна безпечним максимально комфортним.

Урок 3. Як вибрати якісну фурнітуру?

Якісна фурнітура — запорука того, що вікно буде відкриватися легко, надійно закриватися і не зажадає регулювання протягом декількох років. Але ось як відрізнити якісні вироби від тих, які вийдуть з ладу раніше терміну?

Читайте також:
Стиль інтер'єру авангард

Я б виділив такі параметри для підбору надійного механізму:

  • Виробник. Як не дивно, але тут бренд майже завжди може вважатися гарантією певної якості. Фурнітура Roto, Maco, Siegenia aubi, WinkHaus — ось, мабуть, «чотири кити», на яких стоїть ринок. Такі марки як Vorne, GU, Axor, Geviss і деякі інші теж гарні, але по суб’єктивному враженню все ж поступаються грандам. Безіменна Туреччина і безіменний Китай — це економія на якості та комфорті.
  • Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

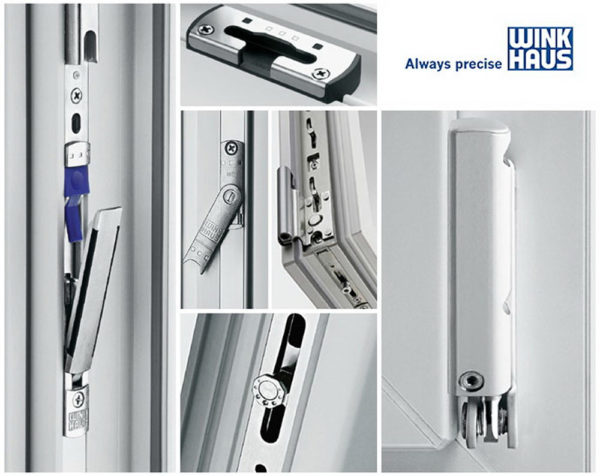

    Фурнітурний комплекс від WinkHaus — одного з провідних виробників у цій галузі

    Хороший фурнітурний механізм не може коштувати дешево. В ідеалі ціна фурнітури — це приблизно 10-15% від усієї вартості вікна. Якщо співвідношення буде нижче, є ризик, що механізм просто «не витягне» навантажень і раніше часу вийде з ладу.

    Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

    Петля відчуває саму серйозну навантаження, тому стійкість до деформації у неї повинні бути максимальною

  • Вантажопідйомність. Для звичайного вікна вистачить близько 100 кг на петлю, для широких стулок, багатокамерних склопакетів і важкого профілю мінімум становитиме 130 кг на петлю. Майже всі виробники це забезпечують, так що з верхньою або нижньою петлею проблеми виникають тільки при серйозному перевантаження.
  • Протикорозійне покриття. Вкрай бажано купувати вироби з багатошарової захистом від іржі з хромо-нікелевої складу. Чим вище заявлений виробником термін захисту — тим краще.
  • Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

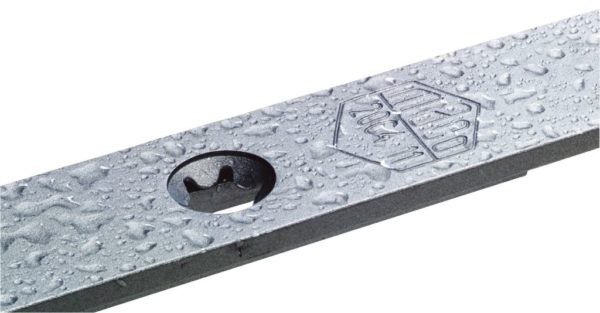

    Металеві деталі повинні бути покриті захисним складом — інакше вони дуже швидко заіржавіють

  • Стійкість до злому. Стандартні запори дозволяють відносно легко віджати стулку від рами зовні, отримавши доступ до замку. Ось чому для приватного сектора, перших і останніх поверхів краще придбати протизломну фурнітуру. Вона зазвичай включає грибоподібні або гачкоподібні цапфи, посилені відповідні планки-зачепи і внутрішні пластини, що запобігають висвердлювання замка.
  • Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

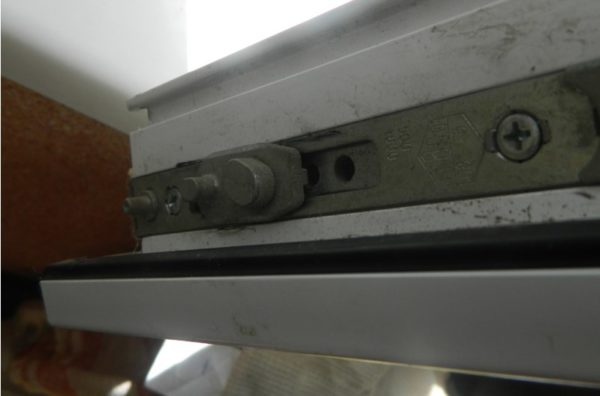

    Фото, показує зачеплення протизламної грибоподібної цапфи і посиленою відповідної планки

    Працюємо з віконними механізмами

    Основи регулювання

    Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

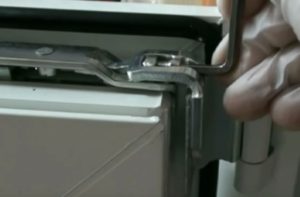

    Базові прийоми регулювання стулки за допомогою гвинтів на петлях

    Віконна фурнітура не тільки забезпечує відкривання і закривання стулки. Вона ще й дозволяє регулювати її положення за рахунок обертання гвинтів на петлях і зміни стану інших елементів.

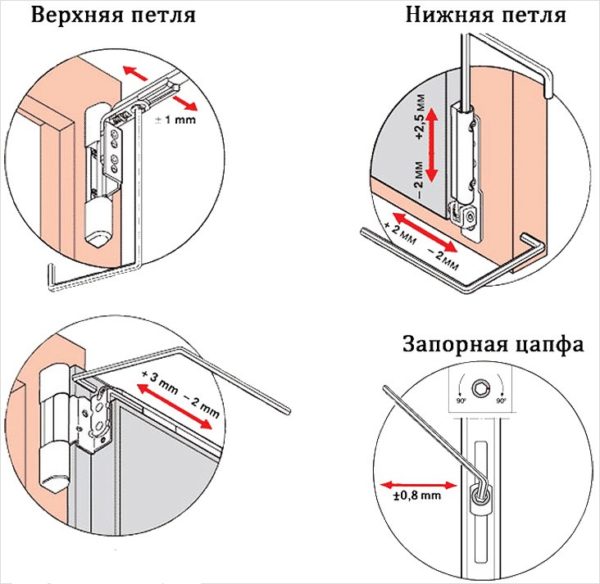

    Основні прийоми регулювання стулки своїми руками:

    Ілюстрація Етап роботи Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Регулювання притиску.

    Сила притиску стулки рамі визначається положенням ексцентричних запірних циліндрів.

    Для усунення продування досить повернути циліндр з допомогою шестигранного ключа (4 мм) таким чином, щоб мітка на циліндрі «дивилася» в бік ущільнювального контуру. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Регулювання нижньої петлі: верхній гвинт

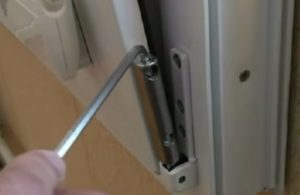

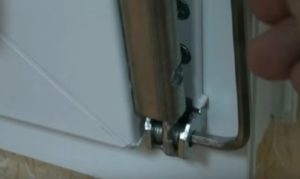

    Нижня петля дозволяє піднімати і опускати нижній кут стулки, а також рухати його від петлі і навпаки.

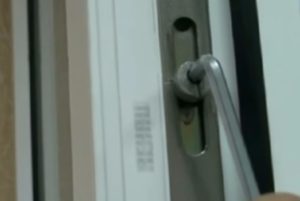

    Для вертикального зміщення шестигранник вставляємо в верхній гвинт і обертаємо його. При обертанні за годинниковою стрілкою кут буде підніматися. При обертанні проти годинникової стрілки стулка буде поступово опускатися.

    Читайте також:
    Водяна тепла підлога під плитку своїми руками: укладання і монтаж (відео)

    Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Регулювання нижньої петлі: бічний гвинт

    Горизонтальний гвинт використовується для бічного регулювання. Вставляємо ключ в паз і обертаємо: за годинниковою стрілкою — притягуємо до петлі, проти годинникової — відводимо в сторону. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Регулювання верхньої петлі

    Верхня петля з гвинтом на торці дозволяє виконувати діагональну регулювання. Для цього ключ-шестигранник вставляємо в паз і акуратно прокручуємо.

    При русі за годинниковою стрілкою верхня передача притягається до петлі, відповідно, протилежні нижній кут (з боку ручки) піднімається. Так зазвичай усувається затирання.

    Мастило системи

    Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

    Фурнітура в такому стані, як на цьому фото, обов’язково потребує чищення та змащення

    Щоб фурнітура працювала бездоганно, її необхідно періодично змащувати. Заводська мастило витрачається приблизно за рік-півтора, після чого профілактичні роботи бажано проводити не рідше одного разу в 6 місяців: перед початком зимового і літнього сезонів.

    Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо

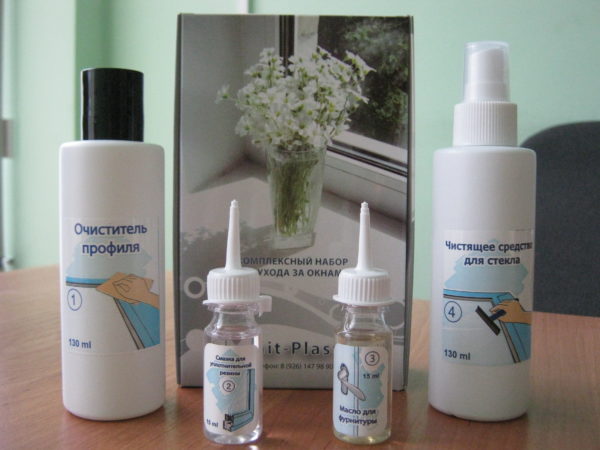

    Краще всього використовувати масло з комплектів по догляду за вікнами

    Для догляду за механізмом можуть використовуватися різні види мастильних матеріалів. Найкращими я вважаю:

  • Спеціалізовані склади для віконної фурнітури.
  • Силіконову змазку в аерозольних балонах.
  • Мастило для швейних машин.
  • А ось рослинне масло, моторні і збройові масла, а також склади з кислотами і абразивами використовувати не варто — всі вони, так або інакше, шкодять фурнітурі.

    Інструкція по мастилі механізму вікна:

    Ілюстрація Етап мастила Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Очищення деталей.

    Відкриваємо стулку в поворотне положення і очищаємо всі металеві частини від пилу і сміття.

    Очищати потрібно якісно: змішуючись з маслом, пил формує щільну масу, яка діє як абразив, збільшуючи знос. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Змащування запірної частини.

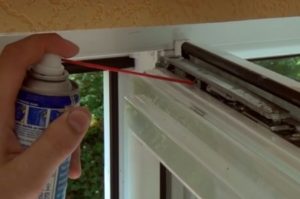

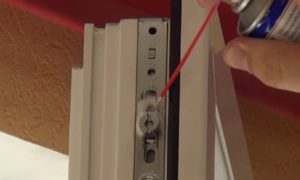

    В отвори фурнітурної обв’язки (вони можуть бути позначені спеціальними значками) наносимо по кілька крапель олії.

    Також обробляємо місця кріплення запірних цапф. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Мастило петель.

    По кілька крапель олії додаємо на внутрішні частини петель.

    Зовні знімаємо пластикові накладки і теж змащуємо петлі. Фурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємоФурнітура для пластикових вікон: вивчаємо 3 основні «мязи вікна», регулюємо, змащуємо Розподіл масла по механізму.

    Кілька разів відкриваємо і закриваємо вікно, встановлюючи стулку в різних положеннях. При цьому масло буде рівномірно розподілено по механізму і потрапить між тертьовими частинами.

    Надлишки мастила можна видалити чистою серветкою.

    Висновок

    Фурнітурний механізм для ПВХ вікон простий і складний одночасно. Не всякий фахівець досконало знає конструкцію фурнітурного комплексу, але от відрегулювати і правильно доглядати за ним — завдання цілком посильне для будь-якого з нас. Допоможуть у цьому поради, схеми і відео у цій статті, а відповіді на виникаючі питання ви можете отримати в коментарях.
