Для того щоб автоматизувати вуличне освітлення, не вимагається установки складних комп’ютеризованих систем або дорогого обладнання. З цим завданням впораються спеціальні електричні елементи, які називаються фотореле.
Ці прилади дуже компактні, легко можуть бути встановлені самостійно, вартість таких пристроїв не перевищує вартості світлодіодним лампочки. Такі прилади відрізняються високою надійністю при експлуатації і не вимагають постійного догляду і налаштування.
Їх перевага також полягає в тому, що немає необхідності в контролі, наприклад, над освітленням присадибної ділянки. Світло вмикається і вимикається автоматично. При цьому максимально скорочується час роботи освітлювальних приладів, що позитивно відображається на рахунках за електроенергію.
Крім економії система включення світла за допомогою фотореле може виконувати охоронну функцію, коли господарі знаходяться вдома.
Принцип роботи приладу
Фотореле — це електричний пристрій, що складається з фоточутливого елемента і схеми, в якій знаходиться реле. В момент, коли інтенсивність освітлення стає нижче певних меж, відбувається автоматичне з’єднання контактів реле і струм надходить у систему освітлення.
Такі пристрої можуть працювати від мережі 220 В, але зустрічаються моделі фоторезисторів, що працюють на постійному струмі напругою 12 Ст. Деякі імпортні моделі розраховані на напругу 127 В. Для встановлення таких приладів потрібно підключити спеціальний блок живлення.
Типи фотореле
Фотореле можуть істотно відрізнятися один від одного по електронній «начинці» і способом розміщення чутливого елемента.
На сьогоднішній день найбільш затребуваними і популярними моделями є:

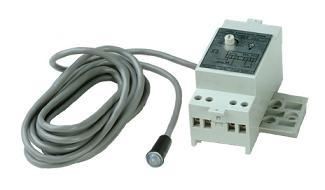

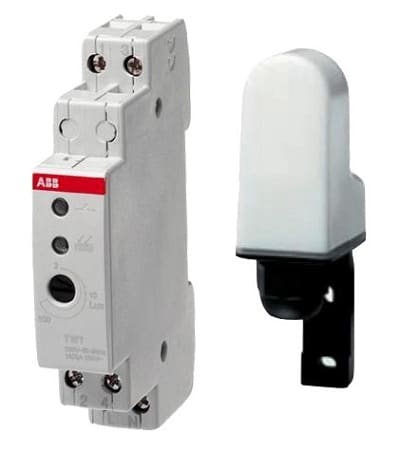

Фотореле з виносним датчиком — в даних пристроях датчик розташовується поза основного корпусу пристрою. Таким чином вдається досягти високої точності переходу системи з одного режиму в інший.
Фотореле 12 В — пристрої цього типу працюють від джерела постійного електричного струму. Такі системи є більш безпечними. Можуть використовуватися в дублюючих системах освітлення під час відсутності напруги в мережі 220 В.

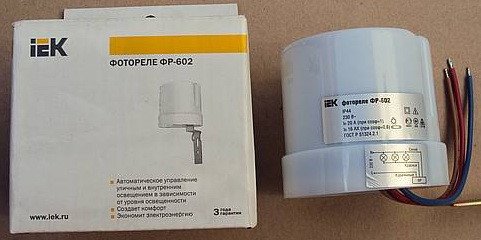

Фотореле ФР1 — ФР9 — дані пристрої можуть функціонувати з різними видами фотоелементів, деякі прилади розраховані на роботу при низькій температурі повітря.

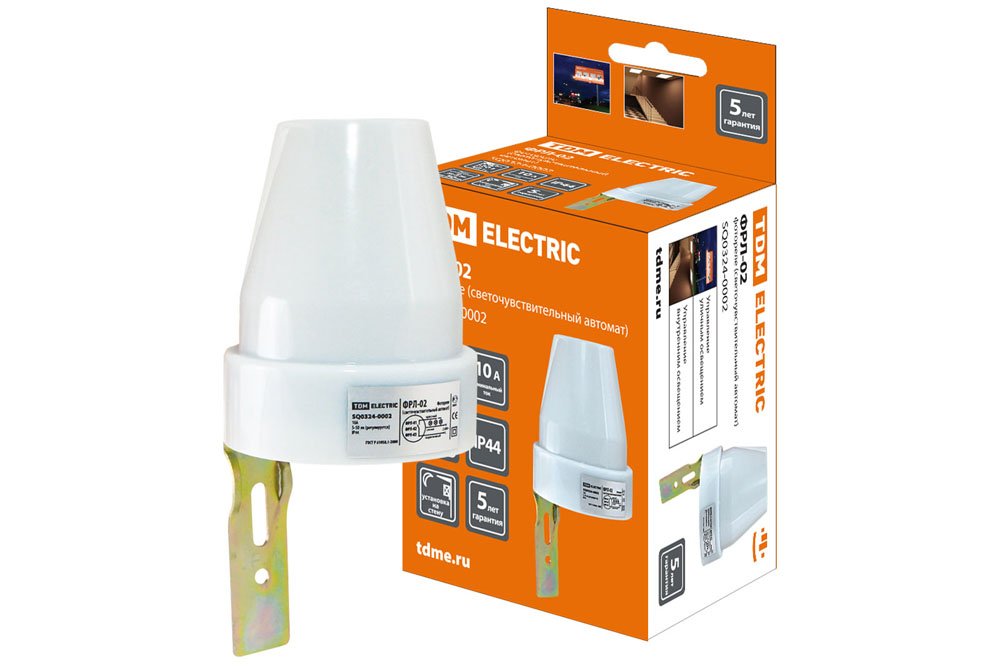

Фотореле ФРЛ02 — пристрій має високий ступінь захисту від ураження електричним струмом і відрізняється дуже низьким рівнем власного споживання електроенергії.
Дані прилади можуть відрізнятися за максимальної потужності навантаження. Зазвичай фотореле розраховано на підключення споживачів електроенергії з навантаженням від 6 до 16 А.
Поріг спрацьовування фотореле знаходиться на рівні від 5 до 50 люкс, і може бути легко встановити за допомогою спеціального гвинта на нижній площині пристрою.
Всі сучасні фотореле маю дуже мале власне споживання електроенергії. Максимальне значення цього показника не перевищує 1 Вт.
Багато пристроїв захищені від помилкового спрацьовування і при короткочасному затіненні (до 30 секунд), не відбувається включення автоматики. Забороняється встановлювати фотореле в місцях сильного затінення.
Якщо установка здійснюється в період з жовтня по квітень, слід мати на увазі, що поруч розташовані дерева у весняно-літній період можуть стати перешкодою сонячного світла.
Питання вибору
Дуже складне питання, яке виникає перед покупцем фотореле — це питання вибору пристрою. На ринку представлена величезна кількість фотореле різних виробників. Ціна на дані електронні компоненти також може істотно варіюватися.
Для того щоб розібратися в такому різноманітті, слід визначитися з потужністю підключаються освітлювальних приладів. Коли потужність буде точно визначена, слід розглядати моделі, призначені тільки для розміщення на вулиці і мають відповідний ступінь захисту від попадання вологи.
Якщо точність спрацьовування пристрою не має великого значення, то можна обійтися вбудованим фотоелементом.
Така конструкція фоторезистора дозволить заощадити час на монтажні роботи та суттєво скоротити фінансові витрати.
Якщо є необхідність у включенні пристрою в особливому режимі, то придбавається фотореле оснащений таймером. Такі моделі дозволяють економити електрику за рахунок того, що включення може бути запрограмовано на час, коли сонце повністю сховається за горизонтом, а вимикання — задовго до появи ранкової зорі.
При виборі приладу слід звернути увагу на робочий діапазон експлуатаційної температури. Не всі прилади електричні прилади здатні працювати при температурі нижче -20 градусів. Для установки приладу для вуличного освітлення в середній смузі Росії, а також в північних районах, прилад слід підбирати з робочою температурою до -50 градусів.
Після того як прилад буде обраний і придбаний, необхідно правильно його встановити для забезпечення безвідмовної роботи освітлювальних приладів.
Схема підключення і установка

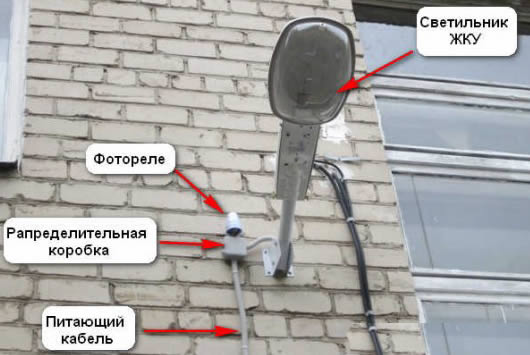

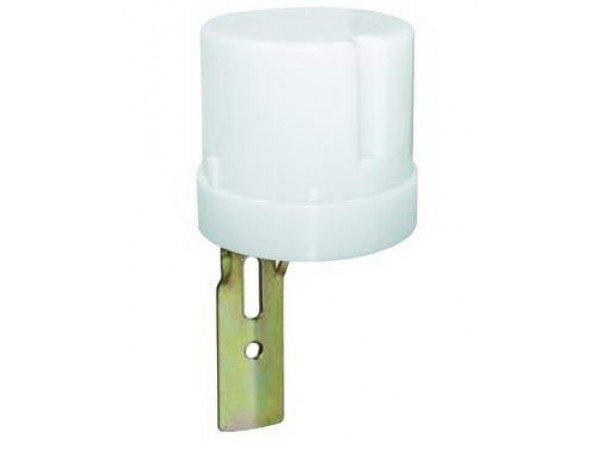

Встановити фотореле можна самостійно. Це пристрій кріпиться на вертикальну поверхню в місці, де сонячне освітлення простору знаходиться на достатньому рівні.
При установці цього пристрою слід врахувати деякі моменти, які можуть вплинути на нормальне функціонування приладу, а також на його довговічність:

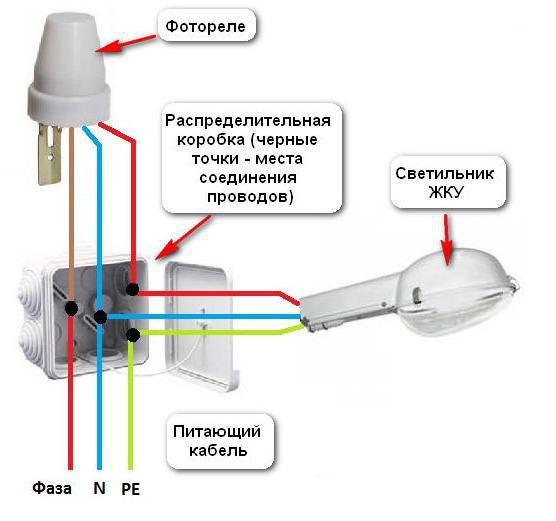

Схема підключення фотореле
Схема підключення приладу до регульованої освітлювальної системи дуже проста, але слід врахувати деякі моменти і правила такого підключення.
Фотореле має три дроти різного кольору:
- Червоний — виносний, що комутує провід.
- Коричневий — фазний провід.
- Синій — «0».
Перед проведенням робіт з підключення реле, необхідно повністю знеструмити проводку.
Синій провід з’єднується з «0» підвідної проводки і зі світильником.
Червоний провід виводиться з фотореле безпосередньо на освітлювальний контур.
Коричневий — підключається тільки до фазному дроті проводки.
Якщо прилад має тільки два дроти на виході, то його необхідно підключити наступним чином:
Такі пристрої призначені для підключення однієї лампочки. Якщо необхідно з’єднання декількох освітлювальних приладів, то їх слід підключати паралельно.
Деякі пристрої можуть бути підключені до заземлення, тому при наявності додаткового проводу або контакту, підключення здійснюється стандартним способом, і «земля» підводиться до пристрою за 3 — жильного кабелю.
Для підключення проводів найбільш правильним варіантом буде використання клем, але можлива і спайка мідних проводів з подальшою ізоляцією.
Всі елементи для автоматичного ввімкнення освітлення, призначені для роботи на вулиці, мають ступінь захисту не нижче IP44, але при налипання великого шару снігу можливо серйозні перебої в роботі такого пристрою. Тому датчик фотореле, бажано встановити під невеликим прозорим накриттям. Для виготовлення навісу більше всього підходить стільниковий полікарбонат.
Не варто розміщувати фотореле занадто низько. При перенесення громіздких предметів, пристрій можна легко пошкодити.
Рекомендована висота установки — 2,1 м.

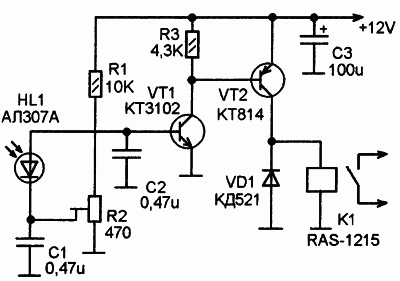

Схема фотореле
Регулювання фотореле
Регулювання цього приладу необхідна, щоб правильно встановити поріг спрацьовування. Якщо цього не зробити, то в дуже похмурий день освітлення може автоматично включитися, а в місячну ніч відбудеться вимкнення елемента.
Регулювання слід здійснювати у той час доби, коли необхідно його включення. Коли освітленість знизиться до необхідного значення, на зворотному боці пристрою необхідно повільно повертати регулювання до моменту включення електрики.
