Коли виникає необхідність прокладки по зовнішніх стінах будівлі електропроводів, необхідно використовувати спеціальний фасадний кріплення.

Існує кілька різновидів, як проводів, так і кріплень, призначених для зовнішнього використання.

Фасадний кріплення для проводів – основні типи і характеристики

Один із способів кріплення Сіп.

Характеристики та типи СІП

Фасадний кріплення для проводів – основні типи і характеристики

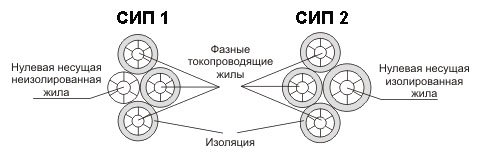

Схема Сіп – 1, Сіп – 2.

Для застосування зовні, тобто, для повітряних ліній, виробники випускають так звані Сипи — самонесучі ізольовані проводи. Вони багатожильні і містять ізольовані жили, а також несучі елементи, призначення яких — підвіска або кріплення проводки.

Основна особливість СІП – це стійкість до розривів, завдяки застосуванню PE-X (зшитий поліетилен), в якості захисної ізоляції несучих жив.

Це також забезпечує:

  • стійке постачання будівлі електроенергією;
  • знижує ризик коротких замикань і обривів;
  • підвищує безпеку робіт при прокладанні ліній електропередач;
  • зменшує фінансові витрати — ціна падає, завдяки автоматизації деяких видів робіт.

Зверніть увагу!
У зв’язку з новими вимогами, які пред’являються до прокладання ліній електропередач, було введено в дію національний стандарт РФ від 01/07/2006 року, ГОСТ Р 52373-2005.
Він стосується самонесучих ізольованих і захищених проводів напругою від 0.4 кВ до 6.35 кВ.

Цей стандарт і прикладена до нього інструкція, визначають основні види, а також технічне виконання самонесучих ізольованих проводів для прокладання магістральних електропостачальних ліній.

  • Фасадний кріплення для проводів – основні типи і характеристики

    Сіп-4.

    СІП-1.Навколо несучої, не має ізоляції, нульової жили, скручуються основні (струмопровідні) ізольовані жили.
    Несуча жила робиться з алюмінієвого сплаву (АВЕ), що володіє високою міцністю. Ізоляцію виробляють із зшитого світло-стабілізованого поліетилену.

  • Як видно на фото, СІП-2 являє собою навколо ізольовану нульову (несе) жилу, навколо якої скручуються також ізольовані, струмопровідні (основні) жили.
    Нульова жила проводиться з АВЕ — алюмінієвого сплаву, має високу міцність. Ізоляція робиться із зшитого поліетилену, що має стійкість до ультрафіолету.
  • СІП-4 не має несучої жили. Є скрученими в джгут струмопровідними основними і нульовою жилою.
    Вони покриті захистом із зшитого, що володіє стійкістю до ультрафіолету, поліетилену.
  • Слід зазначити, що по ГОСТ Р 52373-2005, допустимо використання СІП-4 лише на вводи в будинок або прокладку з його фасаду. Перетин кабелю має становити 2×16,2×25, 4×16, 4×25. На магістральному ділянці високовольтної лінії (0.4 кВ) дозволяється застосовувати СІП, має ізольовану (СІП-2) або неізольовану (СІП-1) нульову несучу жилу з АВЕ.

    Використання несучої жили, що має сталевий сердечник, теж не допустимо.

    Арматура для СІП

    Арматура, тобто — фасадне кріплення для СІП, є сукупністю засобів, які призначені для фіксації проводи.

    Робити це можна:

    • на фасадах і опорах будівель;
    • при розведенні електроліній;
    • при підключенні абонентів (споживачів);
    • на вводі в трансформаторні підстанції або приєднання до силового проводу, а також голому кабелю, при переході з ВЛ — високовольтної лінії на лінію ВПЛИВУ, тобто — СІП.

    Кріплення оптичного кабелю

    Для фіксації оптичних проводів призначений кріплення фасадний SF 10.

    Особливості виробу:

    • має в комплектації стяжний ремінець;
    • є ізолятором, бо як проводиться з діелектричного матеріалу;
    • не має елементів, які піддаються корозії;
    • відстань від стіни – 10 мм;
    • кріплення призначено для проводів, діаметром – 8/25 мм;

    Кріплення для СІП

    Для фіксації самонесучих проводів випускаються: фасадне кріплення SF 20, а також SF 50 і SF 60. Призначені вони для прокладання СІП-2/ СІП-4 по зовнішніх стінах будівель, а також споруд.

    Особливості виробів:

    • Фасадний кріплення для проводів – основні типи і характеристики

      Кріплення для СІП.

      кріплення комплектуються стяжним ремінцем;

    • грають роль ізолятора, завдяки тому, що зроблені з діелектрика;
    • поліамідний корпус має високу механічну міцність і стійкість до корозії в промислових середовищах, при вологому кліматі, а також при негативних температурах;
    • подібний кріплення для фасадів іноді поставляється з таким типом хомута, який може відкриватися вдруге, такі вироби додатково позначаються літерою«D».

    Зверніть увагу!
    Згідно з вимогами частини№2.4 ПУЕ, проміжок від стіни до самонесучого проводу для кріплення SF 20 повинен становити не менше 60 мм.
    Якщо ви монтуєте фасадне кріплення SF 50 або SF 60, то ця відстань має бути не менше 70 мм.

    Особливості монтажу даних кріплень своїми руками.

  • Дюбельную частина арматури необхідно монтувати в заздалегідь просвердлений отвір потрібного діаметру.
  • Самонесучий провід прикріплюється до підтримуючої частини виробів з допомогою пластикових кабельних ремінців.
  • Бажаний крок монтажу арматури на фасад SF20 і SF 50 (аналог — фасадне кріплення brpf 6) – 0.8 м, аsf 60 – 0.7 м.
  • Що таке слайдерные системи кріплень

    Фасадний кріплення для проводів – основні типи і характеристики

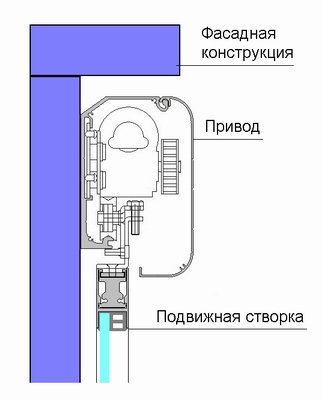

    Приклад використання слайдерной системи.

    Типи фасадних кріплень не обмежуються тими, що перераховані вище. Існують аналоги, які відрізняються від них, як по конструкції, так і по призначенню. Приклад цьому — слайдерное кріплення фасадів.

    «Sliding systems», в перекладі з англійської, означає «розсувні системи». По суті — це конструкції, у яких непрозорі або прозорі перегородки, двері, стіни, вікна, обладнані особливої фурнітурою, пересуваються по рейках (з напрямними).

    Розсувні системи для фасадів офісів, будинків, громадських будівель дають можливість істотно збільшити площу світлового отвору, створити панорамний огляд, заощадити місце або використовувати його по-новому.

    Розсувні системи можуть встановлюватися як всередині приміщень, наприклад це може бути кріплення фасаду до холодильника, меблів і т. д., так і зовні сучасних фасадів будівель.

    В кінці статті ви можете переглянути відео, що стосується її теми.
