Композитний матеріал, званий Alucobond, складається з двох фарбованих листів алюмінію з запресованим між ними полімером на основі поліетилену низького тиску. В даний час фасади з алюкобонд являють собою чудове рішення для оздоблення будівель, до того ж при такій облицюванні вентилюється стіна.

Такі панелі випускаються в різноманітній кольоровій гамі і можуть застосовуватися для громадських, виробничих та житлових будівель.

Фасади з Алюкобонд: інструкція по монтажу

Оздоблення фасадів алюкобондом

Про панелях і їх монтажі

Панелі Alucobond

Фасадні панелі Алюкобонд з успіхом застосовуються на будинках з підвищеними вимогами до пожежної безпеки. Приміром, Alucobond A2 відноситься до негорючих матеріалів, і застосуємо до будівель з будь-якими вимогами до вогнестійкості облицювальних матеріалів.

Крім того, облицювання фасаду Алюкобондом передбачає високу ударостійкість, стійкість до ультрафіолетового випромінювання (не вигоряє), чіткі геометричні пропорції і атмосферостійкість від -50⁰C до +80⁰C, що в умовах житловий кліматичної зони є ідеальним.

Фасади з Алюкобонд: інструкція по монтажу

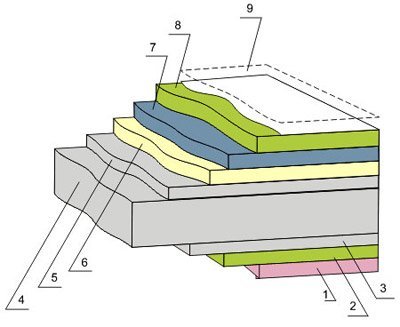

Алюкобонд в розрізі

Завдяки своїй легкості (1м2 панелі Alucobond, залежно від товщини, важить від 3 до 8кг) композитні панелі цієї марки практично не навантажують фасад будівлі, але навіть зміцнюють його, завдяки вентфасаду.

  • Нижній шар лаку оберігає панель від негативних впливів атмосфери.
  • Захисна плівка.
  • Пластина з високоміцного алюмінієвого сплаву.
  • Вогнетривка пластикова стержнева пластина.
  • Пластина з високоміцного алюмінієвого сплаву.
  • Лакофарбове покриття PVDF. Нижній шар.
  • Лакофарбове покриття PVDF. Середній шар.
  • Лакофарбове покриття PVDF. Верхній шар.
  • Захисна транспортувальна плівка.
  • Монтаж ветвасада з облицюванням

    • Перед установкою вентильованим підсистеми фасаду для монтажу алюкобонд проводиться розмітка місць фіксації кріплень для направляючих.
      Інструкція, прикладена до певного типу вентфасад, передбачає потрібну відстань між консолями.

    Рекомендація. При розмітці стіни необхідно чітке дотримання рівня вертикальних і горизонтальних ліній розташування кріплень. Без цього геометричні пропорції каркаса будуть порушені і, як наслідок, композитні панелі при кріпленні не будуть збігатися з профілями.

    Щоб цього не відбувалося, користуйтеся при горизонтальній розмітці водяним або лазерним рівнем. Вертикальну розмітку можна проводити звичайним довгим рівнем. Щоб уникнути похибок, мітки між собою можна з’єднати лініями, утворивши сітку, і для цього використовують чоклайн (шнур малярний).

    Фасади з Алюкобонд: інструкція по монтажу

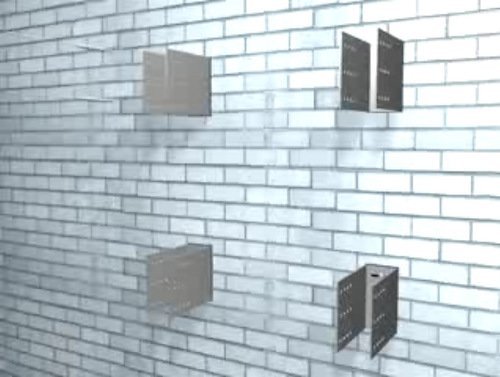

    Кронштейни для вентфасад

    • Першим ділом на вентильований фасад з Алюкобонд встановлюються кронштейни. Але тут є один момент – як фасадний каркас, так і самі панелі виконані з металу, який є чудовим провідником термічних, і в місцях з’єднання консолей зі стінкою будуть виникати містки холоду.
      Щоб цього не відбувалося, під кожен кронштейн підкладають ущільнювач і закріплюють усе це анкерними дюбелями.

    Фасади з Алюкобонд: інструкція по монтажу

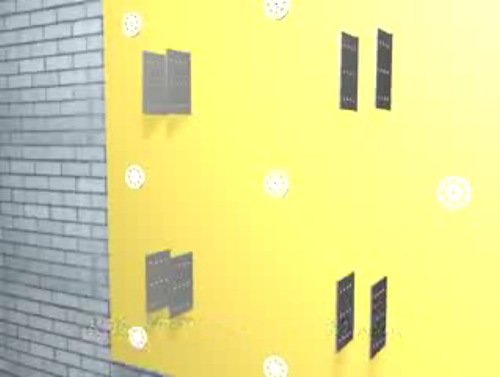

    Утеплювач наколюється на кронштейни і закріплюється грибками-дюбелями

    • Фасади з Алюкобонд: інструкція по монтажу

      Грибок-дюбель для кріплення утеплювача

      Після установки всіх консолей на анкерні дюбелі монтують фасадний утеплювач. Як правило, в якості утеплювача використовують мінеральну вату (скловату, шлаковату, камневату), рідше – пінопласт (звичайний пінопласт не застосовують, а використовують екструдований пінополістерол, хоча ціна його вище).

    • Як ви бачите на фото, утеплювач просто наколюється на консолі, а потім додатково зміцнюється грибками-дюбелями.
      У місці, де крізь пінопласт або мінвату буде проходити полку кріплення, зробіть хрестоподібний надріз будівельним ножем, а після нанизування заправте краю утеплювача так, щоб вони щільно прилягали до металу.

    Рада. Якщо грибками кріплять мінеральну вату, то при свердлінні крізь неї волокна намотуються на свердло. Щоб цього уникнути, вставляйте в утеплювач трубку, трохи перевищує діаметр свердла і свердліть через неї.

    Фасади з Алюкобонд: інструкція по монтажу

    До консолі кріпиться подовжувач

    • Ми вчимося робити вентфасади з алюмінієвого композиту своїми руками, і для створення вентильованим зони до консолі кріпиться подовжувач, який після нівелювання фіксується алюмінієвими заклепками.
      Для цього застосовується професійний або напівпрофесійний заклепочник.

    Фасади з Алюкобонд: інструкція по монтажу

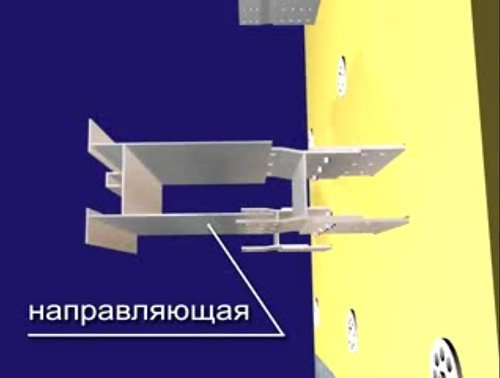

    До подовжувача напрямна кріпиться

    • А тепер вентильований фасад алюкобонд можна нівелювати по площині. Подовжувача кріпляться напрвляющие, які будуть служити основою для композиту і ваше завдання на даний момент зафіксувати ці профілі так, щоб створити рівну площину. Кріплення проводиться тими ж заклепками.

    Фасади з Алюкобонд: інструкція по монтажу

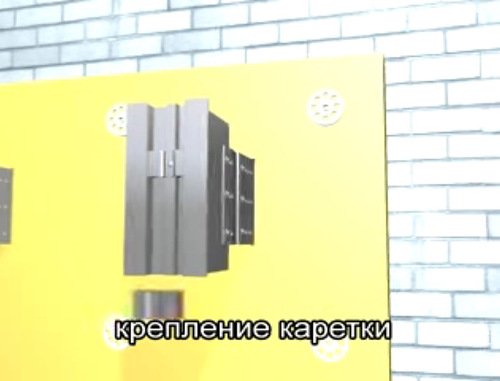

    На напрямну надягають каретки

    • Для фіксації композиту на напрямну надягають каретки або в іншій конфігурації профілю їх називають розпірними санчатами.
      Надалі ці пристосування стануть чимось на зразок скоб для зачепів, які кріпляться до кожної композитної панелі для фасаду.

    Фасади з Алюкобонд: інструкція по монтажу

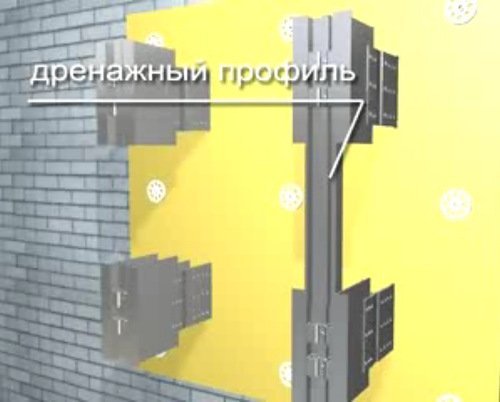

    Несучі профілі з’єднуються дренажними

    • Несучі профілі з’єднуються дренажними, утворюючи замкнуту вертикальну лінію. Тепер весь каркас набуває вигляду закінченою решетування, на яку можна навішувати композитні панелі, попередньо прикріпивши до боків зачепи (теж на заклепки).

    Фасади з Алюкобонд: інструкція по монтажу

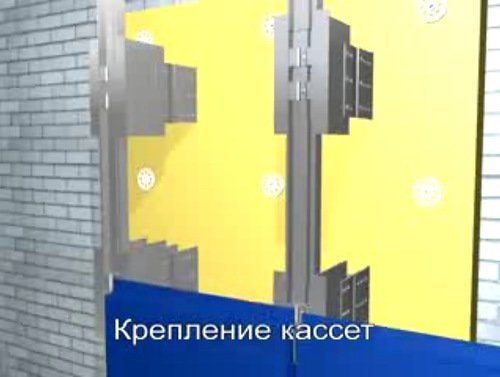

    Кріплення панелей Alucobond

    • На цьому вентильовані фасади алюкобонд підходять до завершального етапу, тобто, монтажу касет. Панелі навішуються зачепами за каретки на каркас і додатково фіксуються на заклепки до несучих профілів. Для додаткової фіксації на кожній касеті є спеціальний бортик.

    Висновок

    Цілком реально самому навчиться монтувати вентильовані системи, та додаткову інформацію ви отримаєте на відео ролику з цієї сторінки. Можливо, це навчання допоможе вам професійно зайнятися подібним видом діяльності, але, у всякому разі, ви зможете проконтролювати оздоблення вашого будинку або офісу.
