Якісну роботу відрізняють чітко виконані дрібниці. Навіть така, на перший погляд, незначна деталь каналізаційної системи, як фанова труба, може серйозно вплинути на зручність користування. Ціна помилки з цим елементом — неприємний запах в кімнатах і противні звуки при зливі унітазу.
Фановиє труби для каналізації виконують дві основні функції — вентиляцію і компенсацію тиску. Система стічних труб обов’язково повинна мати з’єднання з атмосферою, тому що об’єм газів і рідини в ній постійно змінюється. Надлишок випарів потрібно відводити і робити це таким чином, щоб даними зловониями не доводилося дихати людині.
Функція компенсації тиску пов’язана з особливостями роботи унітазу і інших сантехнічних приладів, що створюють потужний разовий скидання.
При зливі нечистот з унітазу в стояк одночасно потрапляє велика кількість рідини. Вона може повністю перекрити просвіт стояка і внаслідок цього спрацювати як поршень, тягне повітря слідом за собою вниз.
З’явилося низький тиск в верхній частині стояка може висмоктати воду з гідрозатворів сифонів інших підключених до стояка приладів. А сухі сифони — це обов’язково неприємний запах в приміщенні.
Щоб цього не допустити, виконують установку фанової труби — повітряного каналу, що з’єднує верхній кінець стояка з атмосферою. При зливі система буде висмоктувати воду з сифонів, а тягнути повітря з цього каналу. Ціна такої конструкції невелика, а користь — величезна.
Зміст:
- Коли це не потрібно?
- Конструкція, монтаж
- Варіант з вакуумним клапаном
- Зворотний клапан
Коли це не потрібно?
Каналізаційна система повинна обов’язково бути з’єднана з атмосферним повітрям.
Але в приватному будинку не обов’язково для цього повинна бути пластикова фанова труба.
У деяких випадках можна обійтися невеликим вентиляційним каналом.
Природно, ізольованим від загальної вентиляційної системи споруди.
Це допустимо, якщо одноповерхова споруда, обладнана каналізаційними трубами великого діаметру і при цьому не має потужних джерел одноразових зливів (наприклад, басейну).
Фанова труба для унітазу є обов’язковим елементом в приватному будинку в наступних випадках:
- наявність більш ніж одного поверху, обладнаного точками забору стоків (унітази, рукомийники, душ, ванна, лазня тощо);
- наявність басейну або аналогічного потужного джерела каналізаційних стоків;
- використання стояків з діаметром 50-70 мм
Проживають в квартирі зазвичай немає потреби піклуватися про таких моментах, тому що повітряний канал, що з’єднує стояк з атмосферою — невід’ємний атрибут багатоквартирних будівель.
Хоча в деяких випадках фанова труба може знадобитися і в квартирі.

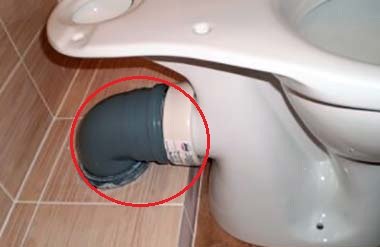

Наприклад, якщо вона розташована на декількох поверхах і має окремий внутриквартирный стояк або ж якщо є горизонтальний ділянку зливної труби невеликого діаметру, на якому встановлені поруч унітаз і умивальник.
Конструкція, монтаж

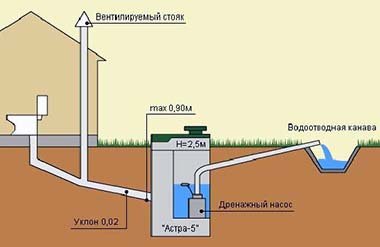

Є дві конструктивні різновиди фанової труби — з висновком зовнішнього кінця за межі будівлі і з установкою вакуумного клапана.
У першому випадку труба одночасно виконує роль вентиляції, ризик проникнення неприємного запаху в кімнати мінімальний.
У другому випадку значно нижча ціна проекту, клапан можна поставити навіть без капітальних робіт.
Це хороший варіант в тому випадку, якщо роботи в квартирі або будинку вже закінчилися, а поставити фанову трубу забули. Також цей варіант непоганий при заміні фанових труб.
Але при цьому в будь-якому випадку доведеться ще додатково думати про спорудження для вентиляції каналізаційної системи.
Зазвичай встановлюється цей канал при монтажі, тому краще намагатися виводити її назовні. Ні в якому разі не можна робити висновок фанової труби на горище або в інші вентиляційні канали! Ціною невеликий економії можна замість однієї проблеми отримати іншу.
Є й інші важливі вимоги:
- Вимога №1. Діаметр фанової труби повинен бути не менше діаметра стояка.
- Вимога №2. Не можна виводити кінець труби під карниз покрівлі, тому що падають з даху бурульки, сніг, дощ можуть пошкодити трубу або закупорити її.
- Вимога №3. Кінець труби повинен підніматися над дахом не менше ніж на 0,5 м для скатної, 0,3 для плоскої та 3 м для експлуатованої.
- Вимога №4. Від лоджій, балконів, вікон відкриваються висновок повинен знаходитися на відстані не менше 4 метрів.

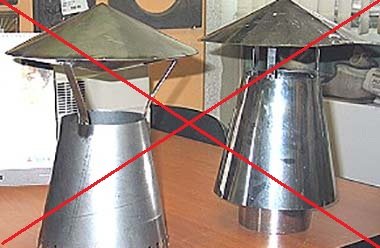

На відміну від звичайних вентиляційних систем, тут не варто встановлювати дефлектори, тому що вони можуть спровокувати утворення конденсату і інею на стінках труби аж до її закупорки, а також будуть заважати зворотному всмоктуванню повітря при зливі.
Можна поставити невелику захист від опадів і птахів — ціна копійчана, а від неприємних сюрпризів захистить. Якщо при монтажі доводиться робити горизонтальні ділянки, то варто зробити невеликий ухил. При монтажі нової каналізаційної системи проблем з вибором труб для повітряного каналу не виникає, його можна викладати тим же матеріалом, що і основну систему.
Ціна на пластикові вироби невисока, чудові експлуатаційні характеристики, також не виникне жодних проблем з об’єднанням повітряного каналу з каналізацією.
Варіант з вакуумним клапаном
Якщо проводиться ремонт і потрібна заміна фанових труб, то не завжди є можливість вивести їх на дах.
Така проблема інший раз виникає і при монтажі системи в новому будинку або в квартирі.

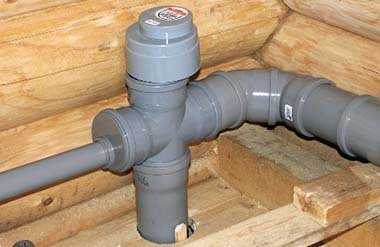

В такому випадку можна встановити фанову трубу з виходів всередині приміщення, але для захисту від неприємних запахів знадобиться вакуумний клапан.
Принцип його дії простий. Спеціальні пелюстки не випускають смердючий запах з труби в кімнату, але при падінні тиску в системі прогинаються всередину і пропускають в трубу порцію кімнатного повітря.
Система дуже компактна, ціна матеріалів низька, клапан можна поставити поруч зі стояком, не потрібно городити складний і довгий повітряний канал.
Але варто бути готовим, що невелика кількість каналізаційного повітря все ж буде просочуватися через клапан.
Тому його не можна ставити в житловому приміщенні, в кімнаті обов’язково повинна бути хороша система вентиляції.
Сучасні моделі роблять з корпусами з того ж матеріалу, що і труби, з’єднання не викличе проблем. Зазвичай цей вузол забезпечується ґратами, яка перешкоджає пролезанию дрібних гризунів, а також не дозволить малим дітям всунути в клапан який-небудь предмет.
Зворотний клапан
Якщо в споруді кілька поверхів, то при зливі унітазу на верхньому, крім розрідження тиску повітря в трубі вгорі, відбувається збільшення тиску на нижньому поверсі.
Це може призвести до того, що вміст сифонів буде вихлюпуватися в раковини, ванни, унітази.

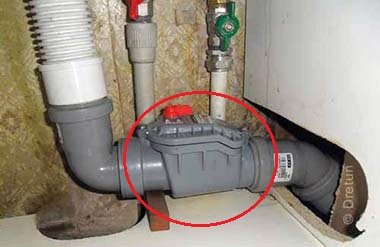

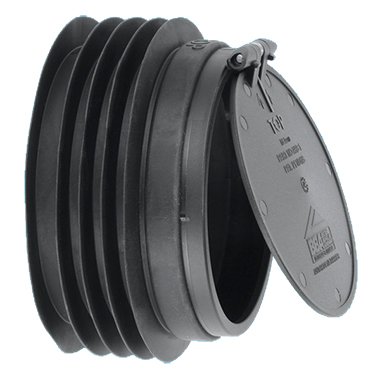

Щоб цього не допустити, нижче сифона встановлюється зворотний клапан, принцип роботи якого протилежний вакуумному — він пропускає рідину вниз, але не дозволяє їй або повітрю підніматися вгору.
Ціна порівнянна з вартістю вакуумного клапана, але ось установка складніше — знадобиться ретельно очистити і знежирити місце монтажу.
Всі ці додаткові елементи обійдуться в мізерну суму в кошторисі робіт і матеріалів для каналізації. Разом з тим їх використання дозволить уникнути безлічі проблем, характерних для непрофесійної установки. Ціна одного клапана в залежності від виробника і моделі може коливатися від 100 до 500 рублів і більше.

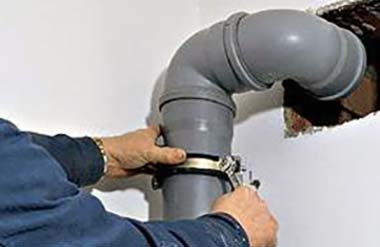

Ціна труби діаметром 110 мм — 120-150 р за погонний метр. Ще потрібні хомути для кріплення труби до стіни, трійник на стояк для відгалуження повітряного каналу.
