Вітаю, камради! Чи знаєте ви, що таке енергозберігаючі вікна і як вони влаштовані? Сьогодні я розповім про їх переваги на тлі традиційних склопакетів і поділюся власним досвідом використання енергозберігаючого скла. Приступимо.

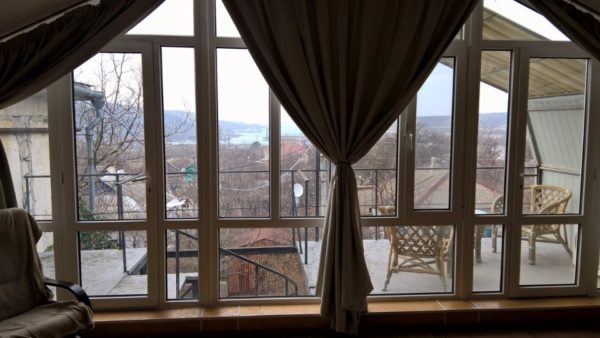

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

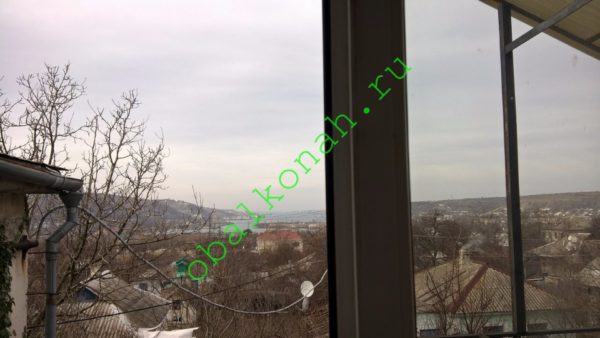

Прошу любити і жалувати: енергозберігаюче скло мансарди в моєму будинку.

Що це таке

Енергозберігаючими називають звичайні пластикові вікна з подвійним або потрійним склопакетом, один або два скла у якому мають особливе напилення. Найтонший, товщиною всього в декілька молекул, шар оксиду срібла (іноді в суміші титаном і іншими кольоровими металами) перешкоджає втрат теплової енергії за рахунок випромінювання. Він пропускає світло у видимій частині спектру, але стає нездоланним бар’єром для більш довгих інфрачервоних хвиль.

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

Тонке металеве покриття відображає теплові промені, пропускаючи видиме світло.

Різновиди і виробництво

Виріб із твердим покриттям (k-скло) проводиться напиленням металу на гарячу підкладку (флоат-скло). Ось ключові характеристики k-скла:

  • Міцність покриття. Його неможливо пошкодити при митті вікон або складуванні склопакетів;

K-скло може використовуватися в якості одинарного засклення, без якого-небудь захисту від атмосферних впливів і випадкових механічних пошкоджень.

  • Світлопропускання у видимому спектрі — близько 70%;
  • Проста збірка склопакета. Скло не вимагає обробки кромок для поліпшення адгезії герметика до його поверхні.

I-скло, що володіє м’яким напиленням, проводиться шляхом емісії іонів срібла у вакуумній електростатичної камері. Заряджені металеві частинки осідають на холодній поверхні під дією електромагнітного поля.

Особливість технології — менша проникність для ІЧ-променів (приблизно на 20%) при більшій світлопрозорості (до 90%).

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

М’яке напилювання майже не знижує прозорість скління.

На даний момент (початок 2017 року) обсяги виробництва i – k-скла співвідносяться як 4:1, і частка низькоемісійного скла з м’яким напиленням продовжує зростати.

Не поспішайте захоплено аплодувати переваг нових технологій. У використання i-скла є «темна сторона»:

  • Покриття нестійке до механічних впливів і миючих засобів, тому при складанні склопакета завжди звернена всередину;
  • Термін зберігання стекол поза склопакета не перевищує трьох місяців. Причина та ж — низька стійкість покриття до механічних і атмосферних впливів;
  • Ускладнюється складання склопакета. Енергозберігаючі скла зачищаються від металевого покриття по всій довжині кромок на ширину 10 мм, щоб забезпечити надійне зчеплення з герметиком.

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

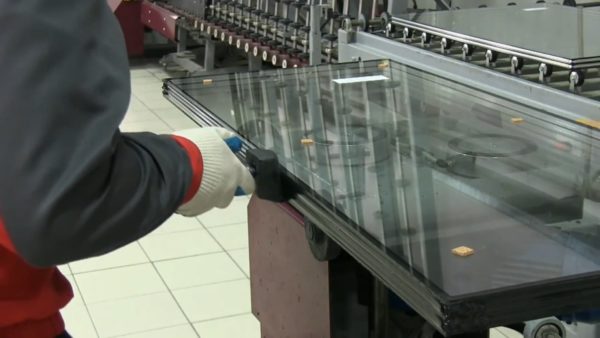

Збірка склопакета. Щоб забезпечити адгезію герметика, м’яке енергозберігаюче напилення доводиться зачищати вздовж кромки.

Переваги

Навіщо потрібні енергозберігаючі склопакети — підказує їх назву: вони зменшують втрати теплової енергії через вікна. Наскільки велику економію дасть їх встановлення?

Ось кілька фактів, що дають уявлення про економічності рішення.

  • На вікна припадає до 50% загальних тепловтрат будівлі. Судячи з досвіду Німеччини, де з початку століття проводиться планова реконструкція будівель з метою зниження тепловтрат, заміна вікон на енергозберігаючі зменшує витік тепла через них на 62%;

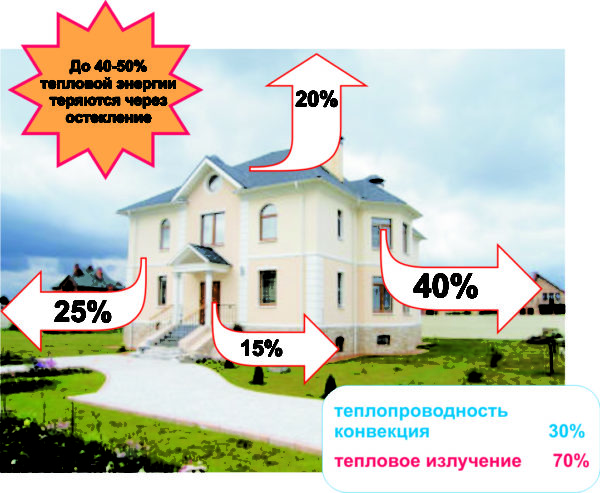

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

До половини від загальної кількості тепла втрачається будинком через вікна.

  • Для котеджу площею 200 квадратних метрів встановлення енергозберігаючих вікон економить за сезон кількість тепла, що відповідає енергоємності 300 літрів дизельного палива;
  • Двокамерний склопакет з парою i-скла у ньому володіє таким же термічним опором, як цегляна стіна товщиною 0,7 метра;

Друге енергозберігаюче скло в склопакеті економить не більше 3% тепла. Саме тому типовий енергозберігаючий склопакет включає всього одне i – або k-скло.

  • Однокамерні вікна з одним i-склом перевершують по опору теплопереносу двокамерні вікна зі звичайними стеклами на 20-25%.

Звичайний склопакет з трьома стеклами важить в півтора рази більше однокамерного енергозберігаючого, що створює додаткове навантаження на профіль і фурнітуру, приводячи до перекосів і провисання стулок. При цьому ціна обох склопакетів приблизно однакова.

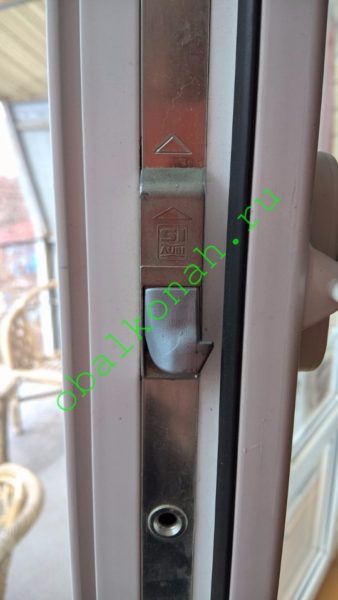

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

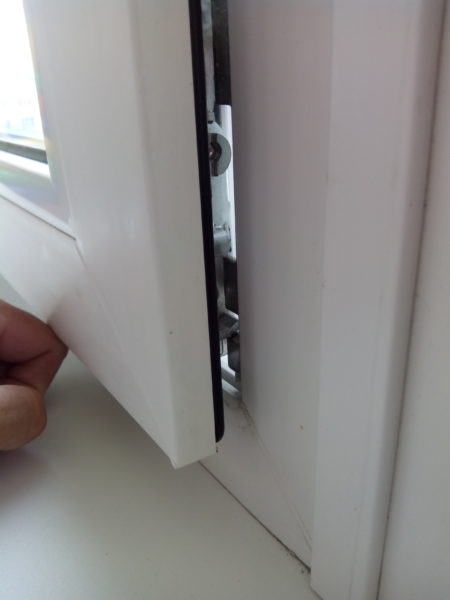

Важкий склопакет змусив стулку провиснути, і вікно перестала закриватися.

А що буде влітку

Непроникне в інфрачервоному спектрі напилення працює в обох напрямках: воно не пропускає теплове випромінювання ні з дому, ні додому. У літню спеку воно буде захищати ваш будинок від надмірного нагрівання.

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

Скління, сберегающее тепло взимку, влітку стане захищати ваш будинок від спеки.

На жаль, тут є одна тонкість. Металеве напилення проницаемо у видимому спектрі, а світло при відбитті від будь-яких предметів інтер’єру змінює свій спектральний склад. У тому числі — перетворюючись в ІЧ-промені.

Саме тому для максимально ефективного захисту від літньої спеки використовуються комбіновані склопакети для пластикових вікон, що включають енергозберігаюче та светозащитное (володіє низькою світлопрозорі) скла.

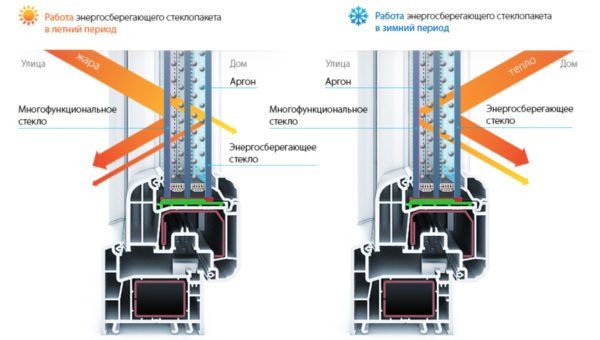

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

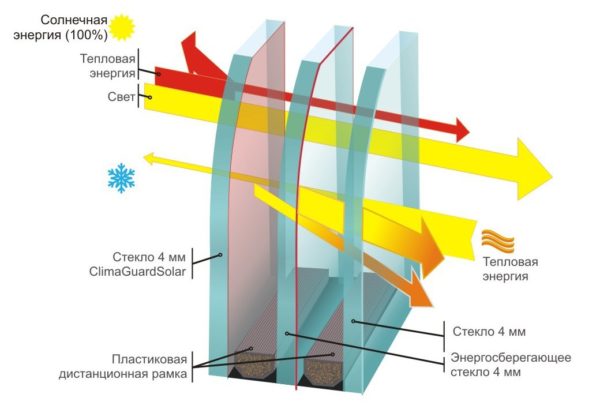

Комбінований склопакет захищає і від витоків тепла, і від надмірної інсоляції.

Заповнення аргоном

Камери енергозберігаючих склопакетів при складанні часто заповнюються аргоном або іншим інертним газом. Навіщо це робиться?

Для аргону характерні:

  • Низька теплопровідність. Вона зменшує теплоперенос між сусідніми стеклами склопакета;
  • Висока в’язкість. Вона гальмує виникають у нерівномірно нагрітої з двох сторін камері конвекційні потоки і знову-таки зменшує теплоперенос між стеклами.

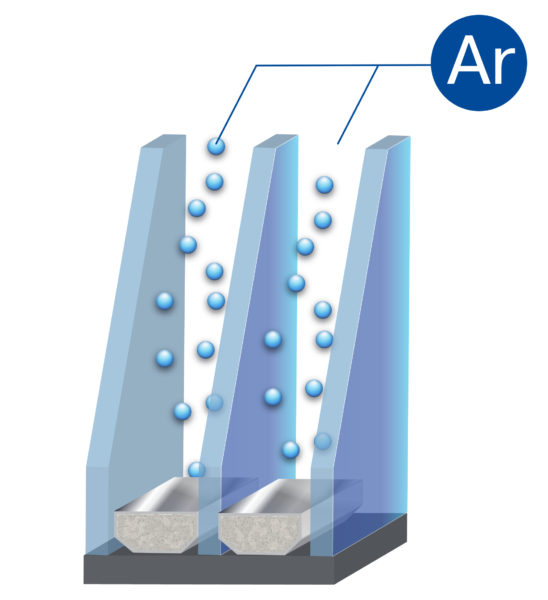

Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

Заповнення камер аргоном покращує теплові характеристики вікна.

Як завжди, є кілька нюансів:

  • На вигляд і за всім піддається вимірюванню в побутових умовах характеристиками заповнена аргоном камера нічим не відрізняється від заповненої повітрям. При покупці вікна ви будете змушені повністю покластися на чесність продавця;
  • В енергозберігаючому склопакеті аргон знижує тепловтрати приблизно на 12%. З звичайними стеклами він куди менш ефективний та економить всього лише 4% тепла;
  • Завдяки дифузії через кромки склопакета за рік втрачається не менше 3-4 % аргону. Технічні характеристики вікон будуть неминуче погіршуватися з часом.
  • Візуальні відмінності

    Маркування, або формула склопакета включає вказівки на тип скла і ширину дистанційної рамки між ними (читай — ширину повітряної камери).

    Якщо тип скла не вказано і в маркуванні є тільки його товщина — мається на увазі використання звичайного скла. Наприклад, 4-10-4-10-4 — це пакет з трьома звичайними склом товщиною 4 міліметри кожна і двома 10-міліметровими просвітами між ними.

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

    Склопакет з формулою 4-10-4-10-4: дві камери по 10 мм і 3 скла товщиною 4 міліметри кожна.

    Для особливих різновидів скління використовуються наступні позначення:

    Позначення Тип скла I (І) Енергозберігаюче (з м’яким напиленням). До Енергозберігаюче (з твердим напиленням). mf Мультифункційний (енергозберігаюче з обмеженою світлопрозорі). 3.3.1 або 4.4.1 Триплекс (небитке багатошарове). Зак Загартоване (пройшло термічну обробку для підвищення механічної міцності). А чи Activ Clear Самоочисне (збирає мінімальна кількість забруднень).

    Позначення Ar вказує на заповнення повітряної камери аргоном.

    Так, 4-16-4i — формула однокамерного енергозберігаючого склопакета з двома нитками скла товщиною 4 мм, одна з яких має непроникним для теплового випромінювання напиленням ширину дистанційної рамки 16 мм і загальною товщиною 4+16+4=24 міліметра.

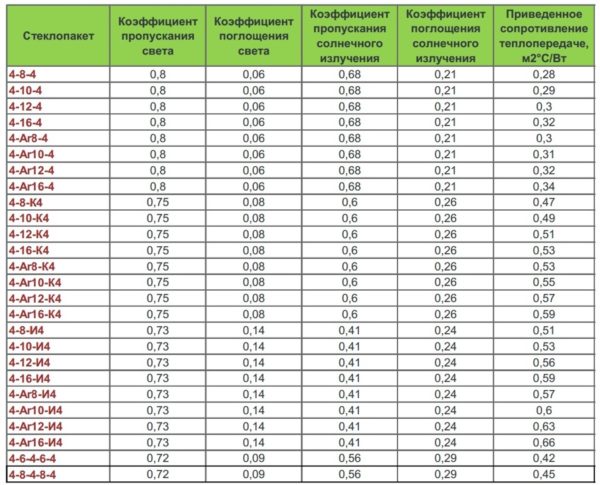

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

    Характеристики звичайних і енергозберігаючих склопакетів різних формул.

    Як відрізнити i-скло від звичайного візуально? Інструкція гранично проста: піднесіть до вікна запалену запальничку або сірник і подивіться на її відображення. В i-склі вогник відіб’ється з невеликим зсувом спектру і придбає червонуватий відтінок.

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

    Металеве напилення незначно змінює спектр відбитого світла.

    Як ставити

    З якого боку вікна — зовнішньої або внутрішньої краще розташувати i-скло при установці склопакета своїми руками?

    Щоб відповісти на це запитання, я дозволю собі невеликий ліричний відступ.

    Напилення на склі не відображає всі теплове випромінювання. Частина ІЧ-променів проходить крізь нього, а частина поглинається тонкою металевою плівкою і викликає її нагрівання. Тому температура i-скла завжди на кілька градусів вище температури навколишнього повітря.

    Раз так, положення склопакета залежить від головної мети його установки:

    • Якщо ви хочете заощадити тепло взимку, ставте i-скло з боку кімнати. Виділяється на ньому тепло буде додатково підігрівати опалювальне приміщення;

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

    Металеве напилення поглинає частина інфрачервоних променів і нагрівається. Тепло йде на нагрів повітря в опалювальному приміщенні.

    • Якщо основна мета — зменшити нагрів кімнати прямими сонячними променями в літню спеку, i-скло має бути встановлено з боку вулиці. Надлишкове тепло буде розсіюватися в навколишньому просторі.

    Енергозберігаюча плівка

    Звичайне вікно можна перетворити на енергозберігаюче без заміни склопакетів. Для цього застосовується енергозберігаюча плівка — тонкий полімерний лист з тим же металевим напиленням, яке робить непрозорими для теплових променів i-скла.

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

    Енергозберігаюча плівка володіє всіма властивостями i-скла і може наклеюватися на будь засклення.

    Вартість: від 300 рублів за квадратний метр.

    Ефективність: поглинання до 60% ІЧ-випромінювання при світлопрозорості 40-70%.

    Наклейка на скло: вирізана за розміром плівка накладається на очищену від забруднень і змочену поверхню. Потім вода з-під плівки виганяється гумовим шпателем або ганчіркою по напрямку від центру до периферії.

    Клеїти плівку найкраще на витягнутий з вікна склопакет. У цьому випадку між плівкою і штапиком не залишиться зазорів, які будуть збирати пил і бруд.

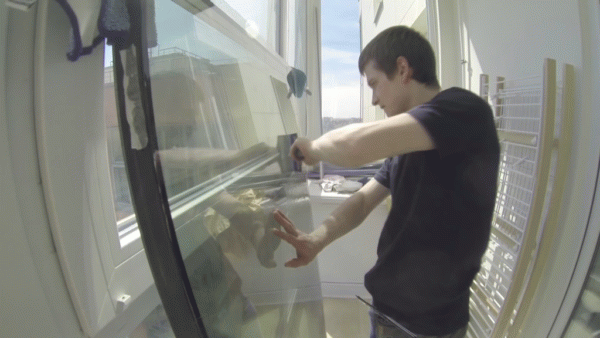

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

    Плівка клеїться на витягнутий з вікна склопакет. Краї плівки після його установки в раму виявляться притиснутими штапиком.

    Мій досвід

    Передісторія: чотири роки тому, незабаром після переїзду в Севастополь, я зацікавився будівництвом мансарди замість низького холодного горища. Гарний вид на море мав до великої площі вікон.

    Від звичних по Далекому Сходу, де я жив раніше, двокамерних склопакетів мене відговорив на користь однокамерних енергозберігаючих менеджер компанії-установника вікон. Загальна площа засклення становить 26 квадратних метрів — 2 скляних фронтону по 13 м2 кожен.

    Пристрій: вікна являють собою компроміс між бажанням заощадити бюджет і вимогами до надійності.

    Зображення Елемент скління Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання Профіль: китайський Hautek. Він помітно дешевше німецьких Rehau, KBE, при цьому володіє достатньою жорсткістю і надійним захистом від ультрафіолету. Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання Фурнітура: Siegenia-Aubi. Саме від фурнітури залежить термін безпроблемної експлуатації вікон, тому економити на неї нерозумно. Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання Склопакети: 4-16-4i. При світлопрозорості близько 90% вони забезпечують зовсім незначне затемнення. Ліворуч на фото — вид через відкриту балконні двері, праворуч — через склопакет.

    Враження: в цілому — позитивні.

    • Для опалення мансарди розміром 5х12 метрів з склінням площею 26 квадратів вистачає інверторного кондиціонера з тепловою потужністю 4,1 кВт. Невеликі тепловтрати свідчать про якісної теплоізоляції покрівлі та вікон;
    • Влітку при відкритій віконній стулці або балконних дверей легко помітити нерівномірний нагрів підлоги. Там, де він освітлений через скління, поверхню холодніше; під відкритою стулкою ламінат нагрівається до більш високої температури. Фільтрація ІЧ-променів дає про себе знати;
    • Невелику вагу склопакетів спрощує їх демонтаж та встановлення.

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

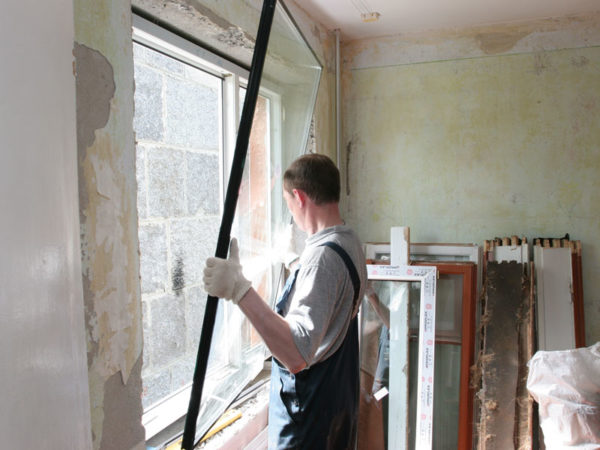

    Чим легше склопакет, тим простіше зняти і поставити його.

    Єдина проблема великих вікон — в тому, що вони забезпечують надмірну інсоляцію мансарди: літнім днем в ній настільки ясно, що більшу частину дня доводиться тримати штори закритими. Саме тому в мої найближчі плани входить обклеювання шибок світлозахисну плівкою.

    Енергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використанняЕнергозберігаючі вікна: пристрій, різновиди, особливості, мій досвід використання

    Светозащітная плівка обмежує прозорість стекол у видимому спектрі. Вона корисна там, де влітку освітленість будинку вище комфортною.

    Висновок

    Сподіваюся, що мої поради допоможуть шановному читачеві зменшити витрати на обігрів власного будинку. Дізнатися більше про те, як влаштовані енергозберігаючі вікна, вам допоможе відео в цій статті. Чекаю ваших коментарів до неї. Успіхів, камради!
