Електропроводка в дерев'яному будинку своїми руками

Зміст:

Складаємо проект електропостачання будинку
Вибираємо апаратуру та кабелі
Особливості введення електроживлення і ввідного автомата
Прокладаємо кабель, монтуємо вимикачі та розетки
Технологічні особливості прокладки кабелю в кабель-каналі
Пристрій захисного відключення і заземлення
Випробування електричної проводки

До електропроводки, що прокладається в дерев’яному будинку, пред’являються особливі вимоги. Вона повинна бути не тільки функціональною, але і максимально безпечною. Прокласти електричну проводку в будинку можна і своїми руками, але для цього потрібно обов’язково дотримуватися правил монтажу.

проект електропостачання дерев’яного будинку

Вся робота, пов’язана з пристроєм електричної проводки, поділяється на такі етапи:

Необхідно скласти проект і розрахувати загальну потужність електричного обладнання;
Відповідно до розрахункової навантаженням потрібно підібрати електроапаратуру і кабелі;
Введення в будинок електричного лічильника і автоматичного вимикача, а також – установка розподільного щитка;
Прокласти кабелі і виконати їх розведення по ключовим точкам будинку;
Провести монтаж вимикачів, розеток, освітлювальної апаратури;
Виконати установку заземлення;
Провести випробування готової електропроводки.

Зміст

Складаємо проект електропостачання будинку

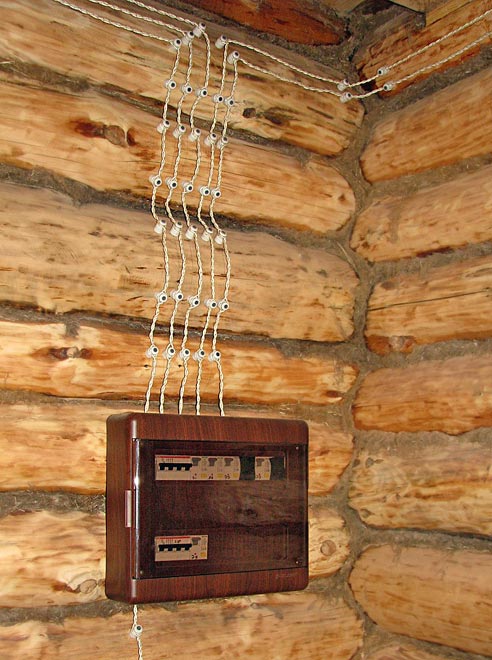

відкрита електропроводка в дерев’яному будинку своїми руками

Одним з найважливіших етапів пристрою електропроводки є її проектування. Виконується ця процедура в такій послідовності:

Виконується докладний креслення плану будинку, на якому відображаються всі вимикачі, розетки електроприлади з індивідуальним підключенням.

На кресленні також необхідно відобразити потужність всіх приладів по максимуму, враховуючи пускові струми електричних двигунів.

Всю освітлювальну апаратуру підключають до різних груп електроживлення. У невеликому за площею будинку можна виконати підключення освітлювальної апаратури до однієї групи, ну а загалом кількість таких груп визначається не тільки параметрами будинку, але і потужністю використовуваних освітлювальних пристроїв.

На дачних ділянках і в приватних заміських будинках також потрібно облаштування вуличного освітлення. Найкраще його під’єднати до окремого вимикача автоматичного формату. Це дозволить господарям дачі при тривалому від’їзді знеструмити весь будинок, залишивши при цьому освітлення на вулиці.

Побутове електрообладнання великої потужності підключається через автоматичний вимикач спеціальній групі електроживлення. До таких приладів належать, наприклад, електричні печі, конвектори, електроплити, водонагрівальні баки та електричні котли (загалом, всі ті пристрої, які споживають великі потужності). Щоб такі пристрої функціонували без перебоїв, для них бажано прокласти окремий кабель.

Незалежно від того, зі скількох груп складатиметься домашня електросистема, необхідно зробити по кожній з них розрахунок максимальної споживаної потужності. Для цього потрібно скласти всі електроприлади, які можуть в будинку працювати одночасно і вивести загальне число. Крім того, щоб вибрати найбільш підходящий для електросистеми тип вимикача, необхідно розрахувати сумарну потужність навантаження.

до змісту ?

Вибираємо апаратуру та кабелі

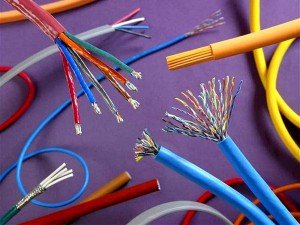

апаратура і кабелі для енергосистеми дерев’яного будинку

Проектуючи електропостачання в приватному будинку, необхідно проводити складні розрахункові роботи, результат яких дозволить правильно підібрати кабель. Однак для дерев’яних будинків вже складена спеціальна таблиця, в якій кожній групі електроживлення з певним рівнем потужності відповідає оптимальне перетин електричного кабелю.

Необхідно відзначити, що для влаштування електропроводки в дерев’яних будинках найчастіше використовують кабелі марок NYM або ВВГнг-LS, виготовлені з міді. Кабель першої названої марки відрізняється великим рівнем надійності і оснащується додатковим ізоляційним шаром. Друга марка кабелю приваблює більш низькою вартістю. Іноді фахівці допускають застосування алюмінієвого кабелю. Щоправда, такий варіант менш надійний, оскільки алюмінієві жили володіють високою крихкістю на перегинах, а перетин в ньому в порівнянні з мідним аналогом – більше.

Щоб підключити до електропроводки розетки, буде потрібно кабель трижильного формату, оснащений заземлюючим пристроєм. Виконання заземлення – обов’язкова умова для багатьох електричних приладів, які використовуються в побуті. Потрібно заземлення і для системи освітлення прибудинкової території. Однак багато майстра його чомусь не роблять, і абсолютно даремно. Про заземлення контактів варто подумати, якщо на території біля будинку встановлені потужні прожектори.

Електрична проводка в дерев’яному будинку може бути як прихованої (якщо стіни всередині будуть відбуватися декоративними матеріалами), так і зовнішньої (передбачається прокладка проводки в спеціальному кабель-каналі). Якщо проводка прокладається усередині будинку (незалежно від того, прихована вона або видима) в спеціальному металорукаві або металевих трубах. Робиться це з метою захисту конструкції від пошкоджень (наприклад, під час свердління).

Розетки і вимикачі для електричної системи вдома добирають за такими параметрами:

За типом монтажу (для зовнішньої або прихованої електричної проводки);
По потужності струму, на яку вони розраховані;
Розетные блоки рекомендується вибирати по кількості, місць, в яких вони будуть встановлені. Блоки вимикачів вибираються за кількістю клавіш, адже іноді буває так, що вимикачі для зручності краще об’єднати в єдиний блок (наприклад, такі, які призначені для включення світла у ванній і суміжної з нею кухні).

до змісту ?

Особливості введення електроживлення і ввідного автомата

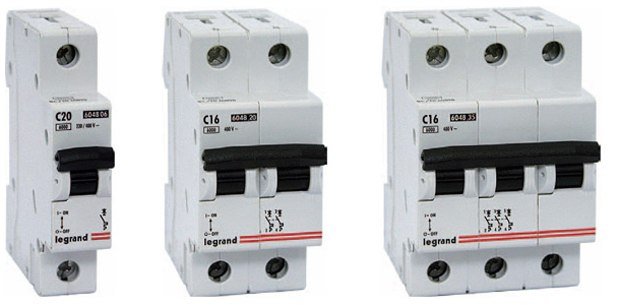

автоматичний вимикач

Ввідний кабель електроживлення вибирається у відповідності з максимальними показниками потужності електроустаткування, присутнього в домі. Взагалі при заміні електричної проводки або прокладання нової вступного кабелю рекомендується приділяти особливу увагу. Багато хто просто забувають про нього, коли збільшують номінальна напруга автоматичних вимикачів. Якщо перетин ввідного кабелю буде меншим, ніж це належить, то при запуску мережі великий ризик загоряння. Заміну ввідного кабелю зазвичай виробляють одночасно з монтажем електричного лічильника, залучаючи для цього спеціалізовану енергопостачальну організацію.

Які ж функції виконує ввідний автоматичний вимикач? З його допомогою резервуються групові автомати і забезпечують аварійне відключення всіх енергосистем будинку в разі короткого замикання. Разом з тим, автоматичний вимикач не повинен спрацьовувати при виникненні максимально можливих навантажень. Тип такого вимикача буде залежати від виду електричної мережі. Наприклад, для трифазних мереж потрібно монтаж триполюсні автоматичного вимикача. Для однофазних мереж чудово підійде однополюсний або двополюсний вимикач автоматичного типу, який заводиться нуль і фаза.

В якості прикладу розглянемо особливості вибору типу вимикача і його номіналу для однофазної мережі.

В першу чергу необхідно визначити сумарну потужність всіх електричних приладів, що знаходяться в будинку, а потім по цьому значенню розрахувати максимальний струм по наступній формулі: ІНОМ = P / U·cos?. В ній значення ІНОМ відповідає розрахунковому мережного номінальному струму. Для того, щоб отримати значення номінального струму розчеплювача в автоматичному вимикачі, це значення необхідно помножити на коефіцієнт 1,1. Вступні автоматичні вимикачі зазвичай працюють з номінальною напругою не більше 25 А.

Щоб визначити тип вимикача, необхідно знати мінімальний струм, що виникає при короткому замиканні. Наприклад, для однофазних мереж, що працюють під напругою приблизно 220 В, розрахувати струм короткого замикання можна за простою формулою ІКЗ = 3260·S/L, в якій S відповідає перетину дроту, вимірювана в мм2, а L – довжина електрокабелю, яка вимірюється в метрах.

Далі необхідно значення струму короткого замикання розділити на значення номінального струму. На підставі отриманого значення визначаються характеристики вимикача. Зазвичай для приватних будинків рекомендують підбирати вимикачі з рівнем С.

Монтаж ввідного автоматичного вимикача зазвичай здійснюється після лічильника. Можна зробити і навпаки, але в даному випадку знадобиться проведення опломбування.

Встановлення автоматичних ввідних вимикачів, електричних лічильників та груп енергопостачання здійснюють в електричний щиток. При цьому корпус щитка рекомендується обов’язково заземлити.

до змісту ?

Прокладаємо кабель, монтуємо вимикачі та розетки

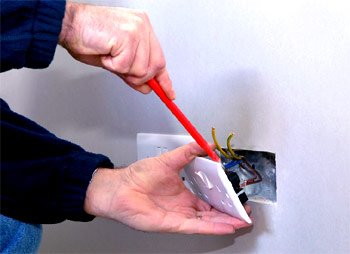

монтаж розеток і вимикачів

Перш, ніж починати прокладення електричного кабелю, необхідно продумати особливості створення траси для нього, підібрати місце для монтажу розподільних коробок, зробити розмітку на стінах під розетки та освітлювальні прилади. Кабель для електропроводки повинен мати певний розмір перерізу. Його прокладка може здійснюватися кількома способами, вибір яких залежить від розробленого плану укладання.

У тому випадку, якщо стіни кімнати будуть повністю обшивати обробним матеріалом, електричний кабель рекомендується прокладати в спеціальній трубі або металевому рукаві. Якщо цього не зробити, то проводка поверх стін буде виглядати неестетично і псувати весь вигляд інтер’єру. Варто також врахувати, що пластикова гофрована труба не підходить для монтажу прихованої електричної проводки, оскільки при випадковому пошкодженні її поверхні може статися займання всередині перекриттів.

Кабель для електропроводки в трубі прокладається у відповідності з такою технологією:

У стінах робляться штроби під труби (траса). У тих місцях, де кабелі з’єднуються один з одним, монтуються розподільні коробки. Робиться це таким чином, щоб забезпечити вільний доступ до пристрою навіть у разі глухий обробки стін.
Прокладання електричної проводки через стіни здійснюють за допомогою спеціальних гільз із заглушками, виготовлених з нержавіючого металу.
Спеціальні гільзи монтують на стінах і під вимикачі з розетками.
Вибір труб для прокладання кабелю в штробах здійснюється таким чином, щоб внутрішня порожнину труби була заповнена лише на 40%. Фахівці рекомендують для прокладання електрокабеля використовувати мідні труби. Вони коштують дуже дорого, але дуже легкі в обробці. Їх можна легко різати і пиляти (та й шліфування зрізів в трубках з міді виконувати куди легше, ніж у тих, які виготовлені з більш жорсткого металу).
Зрізи труб добре зачищаються, а потім шліфуються по краях, що запобігає пошкодження кабелю задирками і гострими крайками конструкції.
Для фіксації труб на стінах використовують спеціальні хомути, а у місцях з’єднання з металевими гільзами – методом розвальцьовування мідної конструкції всередині гільзи.
Далі кабель необхідно протягнути крізь трубу, а потім перевірити – не ушкодилася поверхня ізоляції.
На наступному етапі виконується оброблення кабелю. Робиться ця процедура таким чином, щоб у кожній розподільній коробці вийшов запас довжини не менше ніж на 20 див. такий підхід дозволить у подальшому провести монтаж кабелю заново.
Кабельні жили в коробках потрібно з’єднати за допомогою скрутки, а потім – заізолювати спеціальними ковпачками ЗІЗ.
Після оброблення проводиться підключення кабелів до розеток, поодиноких і групових автоматичних вимикачів. При виконанні цієї роботи дуже важливо слідувати колірним позначенням проводів.

Зовнішня прокладання електрокабеля здійснюється в спеціальному кабель-каналі, що виготовляється з надміцного вогнетривкого пластику. Цей конструктивний елемент являє собою якийсь короб, в якому є кришка зі спеціальною засувкою. За розмірами такий кабель-канал може бути різним (підбирається у відповідності з характеристиками проводу), а за кольором – білим або імітує фактуру натуральної деревини.

до змісту ?

Технологічні особливості прокладки кабелю в кабель-каналі

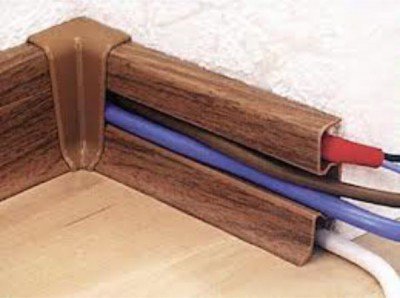

прокладання електрокабелю в кабель-каналі

Робота, пов’язана з прокладанням кабелю в кабель-каналі, складається з декількох етапів:

Спочатку необхідно виконати розмітку траси і підібрати оптимальний за розміром і кольором кабель-канал. Він повинен відповідати загальній чисельності кабелів і розміру їх перетину. З підготовленого кабель-каналу знімається кришка, а залишився короб фіксується на стінці за допомогою саморізів (між окремими елементами витримується крок до 50 см);

У місцях стикування кабелів виробляють монтаж розподільчих коробок;

Якщо вами був обраний спосіб монтажу кабелю в кабель-каналі, то розетки в цьому випадку підбирайте для зовнішньої проводки. З них також знімаються кришки, а залишився корпус фіксується на стіні саморізами;

Підготовлені кабелі прокладаються в кабель-каналі, після чого закривають їх зверху знятої раніше кришкою. Якщо в кабель-каналі залишається місце, то можна укласти запас кабелю в нього ж;

Краю кабелю в розподільних коробках з’єднують один з одним, дотримуючись відповідної схемою. Далі проводиться оброблення кабелю і його підключення до вимикачів, розеток та автоматичним пристроям.

до змісту ?

Пристрій захисного відключення і заземлення

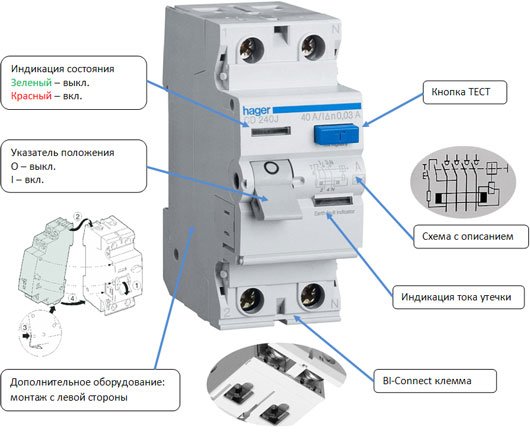

пристрій захисного відключення

Захисне відключення електричних приладів – вельми необхідна в сучасному світі функція, що дозволяє у разі виникнення витоку струму через пошкоджений металевий корпус запобігти поразки їм людини. Принцип роботи пристрою захисного відключення полягає у швидкій реакції на невідповідність струмів і дозволяє розпізнати наявність навіть самої маленької витоку електрики. Такий пристрій володіє двома відмінними параметрами, за якими, власне, і здійснюється вибір. Ось назви цих параметрів:

Номінальний струм – його рівень повинен бути трохи вище, ніж у автоматичного вимикача.

Струм витоку – підбирається у відповідності з характеристиками обладнання, що підключається і типу приміщення. Наприклад, для проведення у ванній кімнаті потрібно пристрій захисного відключення з рівнем струму витоку не вище 10 mA. В інших приміщеннях допустима норма струму витоку становить 30 mA.

Тепер що стосується заземлення. Воно є важливим елементом електричної мережі і призначається для виключення скупчування надмірних струмів в металевих поверхнях. Зробити заземлення для домашньої електромережі також можна вручну.

Для цієї роботи потрібно буде підготувати три металевих куточка (чи штирі) довжиною близько 3 м. Також знадобляться обрізки куточків (довжиною не більше 1 м) для з’єднання штирів. Технологія створення заземлення виглядає так:

Робиться траншея, по формі нагадує рівносторонній трикутник з довжиною сторін 1 м і глибиною близько 30 см В кутових частинах траншеї в землю забивають штирі, а потім на них наварюють відрізки куточків, з’єднуючи таким чином окремі елементи конструкції між собою.
Далі в одному з куточків отриманої металоконструкції проробляють отвір, через який проводять заземлюючий провід і фіксують його за допомогою болта і гайки.
Підготовлений провідник виводять до розподіляє щитка і там з’єднують з заземлюючою шиною. На ній же фіксуються і заземлюючі жили електрокабелів (вони зазвичай виконуються у жовто-синій ізоляції).

до змісту ?

Випробування електричної проводки

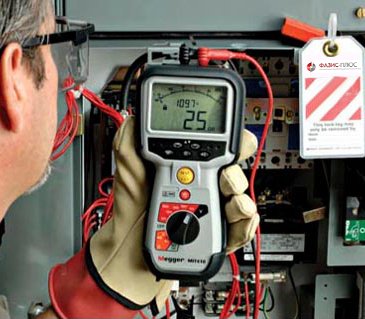

випробування електропроводки

Проводка повністю готова, і тепер залишилося провести тільки її випробування. Для проведення даної процедури краще запросити фахівців з електролабораторії. Вони зможуть провести швидко і якісно весь комплекс вимірів, у тому числі:

Рівень опору заземлюючого проводу;
Рівень опору петлі фаза-нуль;
Рівень опору ізоляційного шару;
Перевірка роботи пристрою захисного відключення;
Завантаження автоматичних вимикачів.

На підставі результатів проведених випробувань спеціалістами складається протокол, в якому відображається інформація про правильності проведення електромонтажних робіт. Його потрібно зберегти, оскільки в подальшому він буде потрібний при проведенні опломбування лічильника.
