При обшивці стін гіпсокартоном листи можуть монтуватися на каркас або просто наклеюватися на стіни. В залежності від обраного варіанту електропроводка під гіпсокартоном може прокладатися різними способами, про які ви дізнаєтеся далі.
Якщо ГКЛ встановлюється на каркас, для прокладки кабелю залишається достатньо простору. Тут не потрібно штроблення стін, що є гучної, курною і трудомісткою операцією. Каркасна гіпсокартонна конструкція в цьому випадку має наступні переваги:
- не потрібні спеціальні інструменти;
- прихована комунікація;
- легкість монтажу проводки з фурнітурою.

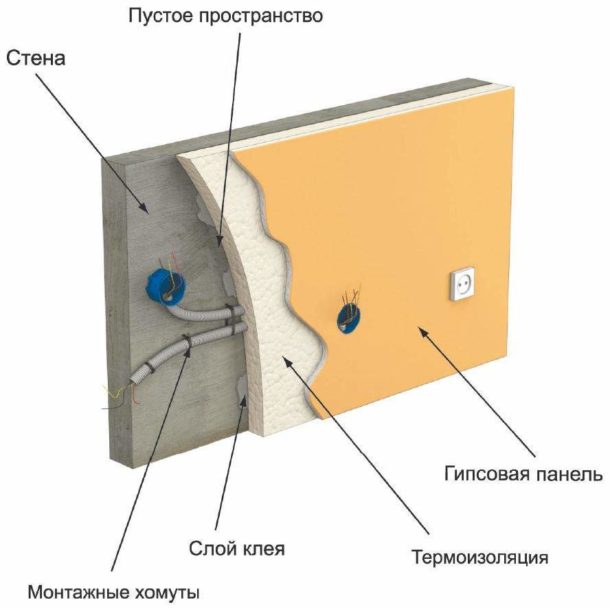

Якщо немає необхідності в шумо – і звукоізоляції, нерівності стін не занадто великі, і до того ж не хочеться втрачати корисний простір, який «з’їсть» каркас, можна просто наклеїти листи на стіни. У цьому випадку електропроводка прокладається так само, як під шаром штукатурки: необхідно руйнувати стіни і укладати приховану проводку всередині.
Монтаж електропроводки у гіпсокартон
Розглянемо порядок монтажу електропроводки в найбільш поширеному випадку, коли гіпсокартон встановлюється на каркас.
Для безпечного прокладання прихованої проводки під гіпсокартоном необхідний гофрований шланг. До того ж, якщо протягнути кабель через гофру, після буде простіше зробити його заміну при виході з ладу.
Підготовчі роботи
Перед початком монтажу потрібно підготувати необхідні матеріали та інструменти, а потім провести деякі маніпуляції з кабелем і гофрою.
Матеріали для монтажу:
- гофрований шланг;
- кабель;
- кліпси;
- дюбелі;
- клемні колодки для з’єднання кінців проводів;
- розподільні коробки, підрозетники для гіпсокартону, вимикачі, розетки.
Кабель для електропроводки слід застосовувати негорючі з маркуванням ВВГнг. Якщо взяти тип з подвійною ізоляцією ВВГнгLS, гофру використовувати не обов’язково.
З інструментів знадобляться перфоратор, дриль, шуруповерт.
Перед монтажем кабель затягується в гофровану трубу.
Прокладка проводки проводиться після установки каркаса під гіпсокартон.
Порядок монтажу
Монтаж проводки здійснюється в наступній послідовності:
- Складається схема прокладки з розміткою на базовій стіні положення траси і фурнітури. Кабель прокладається тільки вертикально і горизонтально. Дотримання цього правила допоможе легко визначити його розташування під покриттям – навпаки розеток з вимикачами.
- У стінах свердляться отвори, перше – на висоті від підлоги 20 см, наступні – з кроком 40 див. В них дюбелі кріпляться кліпси. Фіксація шланга виключає його провисання.

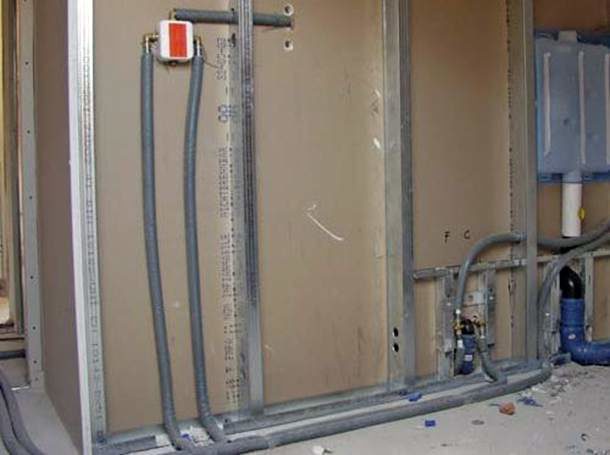

- На кліпси монтується гофра з протягнутим через неї кабелем. Вона проходить за профілями. Якщо вони розташовані близько до стіни, кабель пропускають через отвори каркаса, які слід вирізати. Гофротруба розташовується на відстані від саморізів, які можуть проткнути кабель. Якщо гострі кінці проходять поряд з проводом, їх слід відрізати.

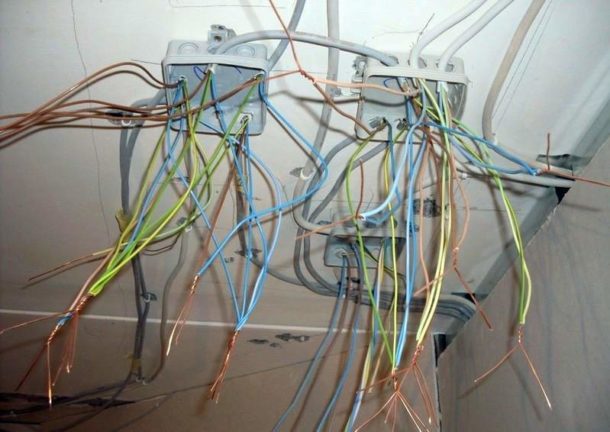

- Розподільні коробки монтуються на стіни або стелю за допомогою дюбелів. Краще встановлювати їх у гіпсокартон пізніше, одночасно з розетками та вимикачами.
Після закінчення розведення проводки на профілі монтуються ГКЛ.
Розміщення вимикачів і розеток

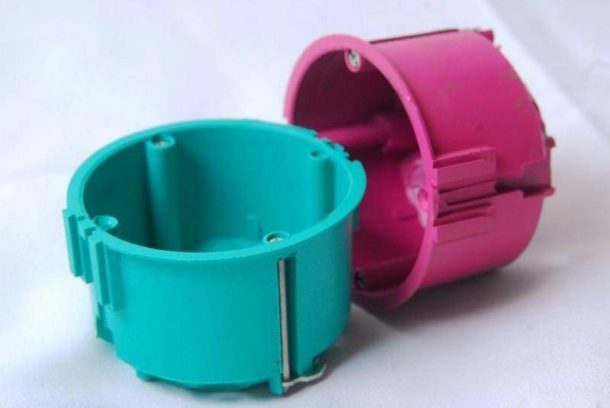

Під розетки і вимикачі на гіпсокартон монтуються підрозетники, спеціально призначені для нього. Їх виготовляють з самозатухаючої пластмаси.
- Отвори потрібного діаметру в аркушах робляться за допомогою дриля з коронкою.
- Зрізані краю слід обробити грунтовкою і розчином шпаклівки. Міцність листа при цьому збільшиться.
- До отворів підводяться кінці кабелів.

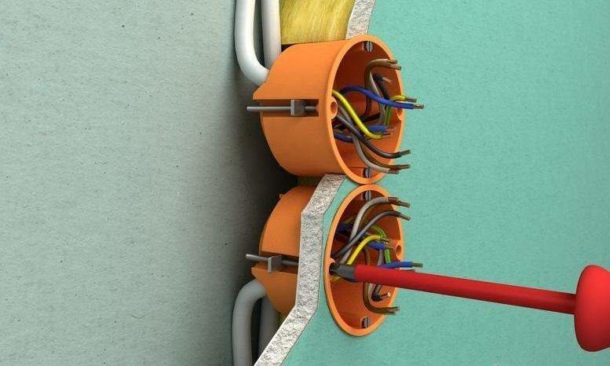

- Підрозетник вставляється і кріпиться в отворі гвинтами з лапками, після чого через нього витягуються назовні дроти. Туго затягувати не варто: можна зруйнувати крихкий матеріал підстави або пластику.
- Розетки і вимикачі вставляються і підключаються після фінішної обробки ГКЛ.
Розподільні коробки також зручно монтувати гіпсокартон. Тоді до проводів буде доступ зовні.
Особливості електропроводки у ванній кімнаті
У вологих приміщеннях проводка у гіпсокартонних конструкціях має відмінності від звичайної. Тут не завадить консультація кваліфікованого електрика.
До проведення пред’являються наступні вимоги:
- розподільна коробка і вимикач встановлюються за межами приміщення;
- розетки розміщуються не ближче 65 см від джерела води;
- електроприлади вибираються водозахисного типу і заземлюються;
- лінія живиться від окремого автоматичного вимикача з пристроєм захисного відключення;
- заземляюча шина і металеві провідні елементи (рушникосушки, труби, водостік, електроприлади) об’єднуються в систему зрівнювання потенціалів.
Прокладка проводки в підвісній стелі

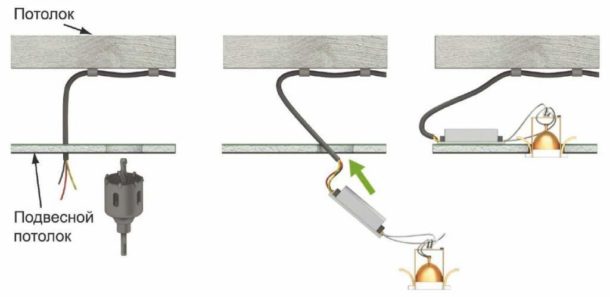

Спосіб відрізняється від монтажу всередині стінових конструкцій. Для підводки до одиничного світильника кабель підводиться до верхньої кромки стін. В стельових ГКЛ свердлити отвори, в них вводиться кабель і проштовхується до виходу. Таким чином його можна протягнути на кілька метрів.
Якщо точок виходу багато, робота проводиться після монтажу каркаса і до кріплення гіпсокартону. Якщо стеля вже змонтований, листи доведеться зняти.
Послідовність робіт буде наступною:
Висновок
Прихована проводка в гипсокартоне буде успішно прокладена, якщо правильно виконувати всі етапи монтажу. Робота робиться в процесі чергового ремонту. Проводка буде служити довго, якщо попередньо складена і розрахована схема і правильно обрані комплектуючі.
