З певним часом у багатьох постає питання: як поміняти лічильник? Адже у будь-якого лічильника обмежений час експлуатації, і зазвичай воно складає 10 років. Крім цього бувають інші випадки, наприклад, перехід з однотарифного лічильника на багатотарифний, що актуально як для столиці, так і для регіонів Росії. Ця стаття про те як правильно підключити електролічильник.
Іноді господарі житлоплощі самі ставлять лічильники для певних цілей: коли живуть кілька сімей і треба розподілити плату між сім’ями або треба з’ясувати, скільки споживає електроенергії певний прилад, будь то котел або електроплита.
Ці лічильники не треба пломбувати і вони розцінюються як звичайні електроприлади. Якщо мова йде про основний приладі обліку, то тільки правильне підключення електролічильника дозволить здати його належної організації.
Зміст:
- Які бувають лічильники?
- Загальна схема підключення
- Схема підключення однофазного лічильника
- Підключення трифазного лічильника: принципова схема
- Висновки
Які бувають лічильники?
Перш за все лічильники поділяються по номінальному струму. Для квартири використовуються лічильники номіналом до 80А. У виборі номіналу відіграють два чинники: максимальна сумарна потужність електроприладів у квартирі і максимальна потужність, виділена для квартири або будинку.
Не забуваємо, що потужність вимірюється у ватах, а номінальний струм в амперах. Щоб дізнатися, який струм споживання треба, потрібно сумарну потужність електроприладів поділити на 220В, тоді отримаємо потрібний струм в амперах.
Також лічильники можуть поділятися за тарифами і бути однотарифными або багатотарифними. Для економії ставлять багатотарифні, так як ціна на них трохи вище, зате економія виходить значною.
Ще одне ділення лічильників – за кількістю фаз. В квартирі зазвичай ставляться однофазні лічильники, коли в котеджі або приватному будинку трифазні. Напруга в трифазних мережах 380В і, як видно з назви, у них три фази.
Принцип роботи ПЗВ полягає у вимірюванні вхідного і вихідного струму, якщо різниця є те відбувається витік, і ПЗВ знеструмлює мережу. Тому пристрій захисного відключення повинно бути в електричному щитку не тільки заміського будинку, але і квартири.
Заземлення в приватному будинку можна зробити своїми руками. Дізнатися порядок виконання робіт і розібратися зі складними моментами можна прочитавши цю статтю.
Загальна схема підключення
У багатоквартирних будинках йде кабель через весь будинок, який називають магістраллю. До цього кабелю і відбувається підключення лічильників, а потім вже кінцевих споживачів. Зазвичай ставлять автоматичний вимикач (автомат) між магістраллю і лічильником для безпеки і зручності. У разі котеджу або будинку, ввідні проводи приєднуються до найближчих електричних стовпів.
Після лічильника ставлять захисні і розподільні пристрої. Це можуть бути УЗО, автомати, запобіжники. До них підключається фаза, коли нуль і заземлення «сідають» на свій загальний клемник (шину). У квартирах подібне обладнання ставиться в одному щитку, в приватних будинках можуть ставити додаткові щитки на поверхах та в приміщеннях. Далі від нього йдуть дроти до розеток або висвітлення.
Схема підключення однофазного лічильника
Хоч вибір електролічильників дуже різноманітний, але розташування клем, зазвичай, у них однакове. Щоб дізнатися схему підключення, потрібно подивитися в інструкції або на кришці закриття клем, де намальована схема підключення.
Однофазні лічильники найчастіше підключаються за схемою прямого включення в мережу і іноді через трансформатори струму.

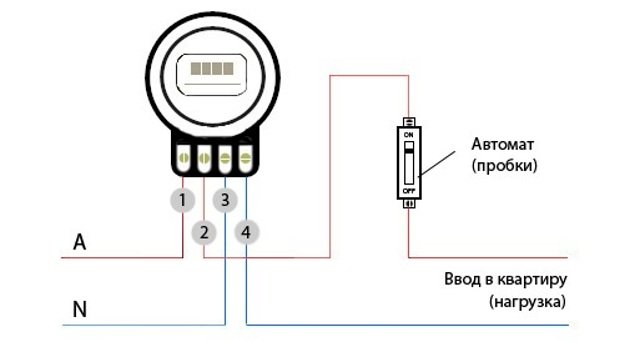

В однофазних лічильниках 4 контакту – зліва направо: введення фази (сюди підключається провід з магістралі), вихід фази (звідси йде провід в квартиру), введення нуля (з магістралі), вихід нуля (квартиру). Заземлення завжди йде безпосередньо і, як можна рідше, розділяться.
Підключення трифазного електролічильника робиться просто: відключається електрика на магістралі або вступному автоматі, а потім змінюється або встановлюється лічильник, обов’язково перевіряється всі підключення і, тільки після перевірки, включається.
З усіх розеток у квартирі або будинку виділятися одна — розетка для електроплити, і це не випадково. На неї припадає значно більше навантаження, ніж на інші.
Якщо ви хочете дізнатися про те як виглядає схема каналізації в заміському будинку і з яких елементів вона складається то вам сюди.
Однотрубна система недорога в монтажі і цілком підійде для опалення невеликого приватного будинку. Дізнайтеся більше про цю систему перейшовши по вказаному посиланню: http://www.komfortek.com/otoplenie/shemy-razvodki/odnotrubnaya-sistema-otopleniya-chastnogo-doma.html
Підключення трифазного лічильника: принципова схема
З трифазними лічильниками все трохи складніше. Почнемо з того, що є кілька схем підключення, які залежать від типу лічильника.
Способи підключення трифазних електролічильників:
- прямого включення;
- через трансформатори струму в четырехпроводную мережу;
- двухэлементный через трансформатор струму в трехпроводную мережу;
- через трансформатор струму і трансформатор напруги в трехпроводную і четырехпроводную;
- через два трансформатора струму і два трансформатора напруги в трехпроводную мережу.
Є лічильники, які можна підключати до мережі з трансформатором струму і безпосередньо. У них є літера «У» (універсальний) в маркуванні.
Перераховані вище схеми відрізняються, як видно у списку, наявністю трансформаторів струму і напруги
В приватному будинку або квартирі, зазвичай, використовується прямий спосіб включення. У таких лічильників обмеження по номінальному струму від 50 ампер. Для зменшення струму і напруги до безпечного рівня використовують вимірювальні трансформатори струму і напруги.

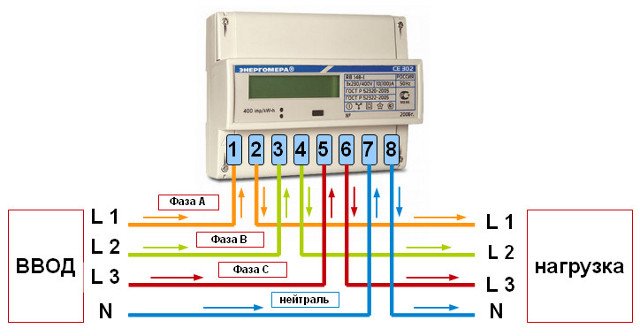

У трифазних лічильників 8 контактів в клемної колодки. Підключаються вони аналогічно однофазного лічильника, за таким же принципом, тільки фаз більше – 1 фаза 2 фаза, 3 фаза, нуль.
Висновки
Поміняти або встановити лічильник не представить складності, якщо дотримуватися техніки безпеки. Але якщо Вас лякають такі слова, як ампер, напругу, фаза, то краще запросити для цього фахівців.
