Домашній затишок цінувалася у всі часи. Повертатися в рідну хату людині хочеться завжди, особливо, якщо в ньому створений сприятливий мікроклімат. Однією з важливих складових домашнього затишку є тепла атмосфера, причому в буквальному сенсі. Оптимальна температура повітря в кімнатах, особливо в період зимових холодів, є важливою умовою хорошого мікроклімату. Але от створити потрібну атмосферу вдається не завжди. Перешкодою до цього, зокрема, є холодна підлога. Але сучасні виробники зараз пропонують споживачам кілька варіантів вирішення цієї проблеми. І одним з таких варіантів є облаштування електричного теплого статі. У цій статті буде розглянуто процес облаштування такої системи.
Схема електричної теплої підлоги
Схема електричної теплої підлоги
Що ж являє собою електричний тепла підлога? Це – сучасна система, яка дозволяє підігрівати підлогову поверхню за допомогою електричних кабелів. В цілому все начебто зрозуміло, але от яка технологія роботи такої системи? Давайте розбиратися.
Електричний тепла підлога складається з декількох шарів:
- Чорнове підстава, виготовлена з бетону. Воно повинно бути рівним, без западин і тріщин (інакше великий ризик перепалювання електричного кабелю);
- Теплоізоляційна підкладка, створена з пінополістиролу з алюмінієвою поверхнею або з поліетиленової плівки. Товщина теплоізоляції буде відрізнятися в залежності від передбачуваної температурної навантаження;
- Кріпильний елемент (монтажна стрічка або армуюча сітка);
- Кабель, обладнаний температурним датчиком і виконує функції нагрівального елемента. Через цей кабель подається інформація про необхідної температури нагрівання на терморегулятор;
- Стяжка з цементно-піщаного розчину або спеціального складу для теплої підлоги. Товщина заливки повинна бути від 3 до 5 см;
- Укладання фінального підлогового покриття (в більшості своїй це плитка, але можна застосувати і інший обробний матеріал).
Підсумком такої роботи стає багатошаровий пиріг, дозволяє підняти рівень підлоги приблизно на 8-10 див.
до змісту ?
Готові комплекти теплого статі – як їх правильно вибрати?

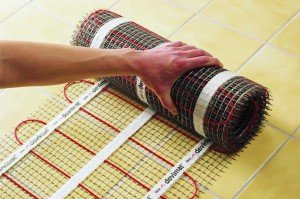

Електричний нагрівальний мат
Отже, зі схемою пристрою теплої підлоги все зрозуміло. А ось як вибрати матеріал для облаштування такої системи? Зараз в будівельних магазинах пропонують багато різновидів готових систем теплої підлоги, які працюють від електрики. Щоб уникнути ексцесів і неприємностей, необхідно розуміти, що ви купуєте, і наскільки товар відповідає своїй вартості. Основна відмінність готових електричних теплих підлог полягає в нагрівальному кабелі. Підлога з використанням цього елемента може формуватися двома способами:
- Нагрівальний кабель укладається вручну;
- Нагрівальний кабель включений в систему нагрівальних матів, що представляють собою сітку зі скловолокна.
Принципової відмінності в цих двох варіантів немає. І там, і там є нагрівальний елемент. Перший варіант дозволяє укладати кабель в різних конфігураціях, змінювати режим обігріву і т. п. використання другого варіанту забезпечує простоту монтажу нагрівального елемента. Краще, звичайно, вибирати пристрій теплої підлоги з використанням окремого кабелю. А ось що гріють мати більше підійдуть для створення додаткової системи обігріву підлоги (наприклад, в кухні, під керамічною плиткою).
Резистивний двожильний кабель
Будь нагрівальний кабель для теплих електричних підлог поділяється на дві категорії – саморегулюючий і резистивний. В резистивному кабелі є одна або дві жили, які характеризуються високим рівнем опору. Для теплої підлоги краще використовувати резистивний двожильний кабель. Його монтаж виконується простіше, та й електромагнітне випромінювання розсіюється краще.
Типи нагрівальних кабелів для електричного статі
Що стосується саморегульованого кабелю, то його конструкція виглядає дещо інакше. Регуляція сили струму в такому кабелі здійснюється по всій довжині автоматично. Така особливість дозволяє даному конструктивного елементу системи теплої підлоги перегріватися і виходити з ладу. Саморегулюючий кабель, на відміну від резистивного, володіє більшою надійністю, але і вартість його при цьому вище.
до змісту ?
Як виконати монтаж електричної теплої підлоги?

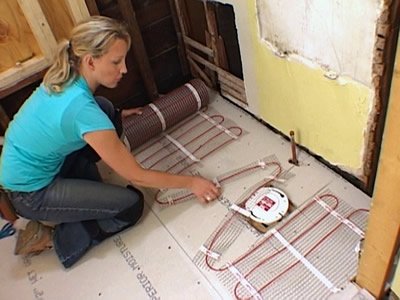

Монтаж електричного підлоги своїми руками
Пристрій електричного теплого статі має свої особливості. В першу чергу необхідно провести розрахунки та з’ясувати оптимальну для конкретного приміщення потужність конструкції. Температурні можливості теплої підлоги обов’язково враховуються при виборі підлогового декоративного покриття. Існують також загальні дані, які рекомендується застосовувати при формуванні електричного теплого статі в певній кімнаті:
- Потужність теплої підлоги для спальні повинна бути в межах 100-150 Вт/кв. м.;
- Електричний підлогу для санвузла та ванної кімнати повинен мати потужність 180Вт/кв. м.;
- Для кухні, вітальні та коридору потужність електричного теплого статі повинна становити 150 Вт/кв. м.;
- Нарешті, для балконів і лоджій потужність електричного підлоги повинна бути найвищою – 200 Вт/кв. м.
Якщо ви сумніваєтеся у виборі потужності електричної конструкції – то краще звернутися за допомогою до фахівця. Він допоможе правильно підібрати кабель для теплої підлоги і виконає роботи з влаштування такої системи. Також професіонал може скласти схему електричного теплого статі, виконати прокладку від розподільного щита окремої лінії з більшою потужністю і підключити систему.
Якщо ви хочете виконати монтаж теплої підлоги своїми руками, то рекомендуємо робити цю роботу в такій послідовності:
- Готується місце для прокладання електричних проводів і монтажу терморегулятора;
- Облаштовується чорнова підлога, перевіряється його стан і при необхідності робиться вирівнювання;
- По периметру кімнати наклеюється фіксуючий матеріал – демпферна стрічка;
- Виконується укладання теплоізоляційного матеріалу;
- Монтується арматурна сітка;
- Виконується укладання та фіксація нагрівального кабелю;
- Встановлюється температурний датчик (його перед монтажем потрібно одягнутися в гофровану трубку);
- Виконується перевірка цілісності кабелю, потім підключається терморегулятор;
- Вимірюється опір проводів, після чого робиться пробне включення системи теплої підлоги;
- Вся конструкція теплої підлоги заливається цементно-піщаним розчином. При цьому кінці проводів необхідно вивести на поверхню до застигання бетону;
- Після застигання бетонної стяжки на підлогу укладається фінішне декоративне покриття.
до змісту ?
Корисні поради по влаштуванню теплої електричної підлоги своїми руками

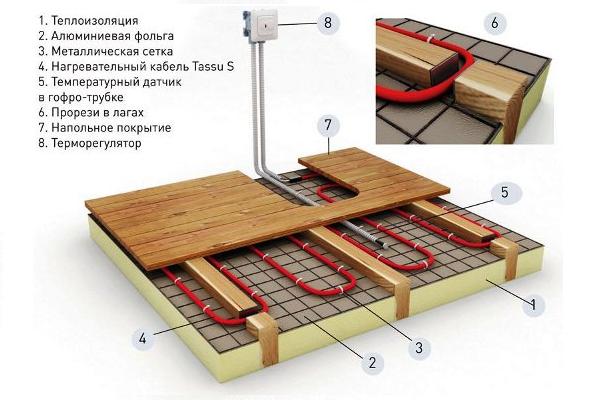

Складові елементи електричного статі
На перший погляд створення теплої електричної підлоги – процедура нескладна. Але в ній є кілька нюансів, без дотримання яких домогтися якісної обігрівальної системи буде складно. Такі практичні рекомендації допоможуть вам виконати роботу правильно і якісно.
Електрична тепла підлога – це корисний і зручний винахід, що дозволяє зробити в кімнаті сприятливий мікроклімат. Погодьтеся, ходити по теплій підлозі набагато приємніше, ніж по холодній поверхні. Зробити всю роботу по монтажу теплої підлоги можна самостійно, заощадивши при цьому гроші на оплату послуг майстра. Пристрій такої конструкції в принципі виконати не складно, а при дотриманні рекомендацій теплий електрична підлога буде служити вам дуже довго, не виходячи з ладу і не вимагаючи капітального ремонту.
