Яку роль відіграє електричний щиток в квартирі? Без перебільшення можна відповісти, що щиток дозволяє коректно і правильно функціонувати всієї проводки, встановленої у вашому житло. Крім того, саме це пристосування в деякій мірі відповідає за електричну та пожежну безпеку. Зрозуміло, що встановлення цього елемента найкраще залишити фахівцям або хоча б тим людям, які тямлять в електриці більше, ніж на середньому рівні. Однак і ви можете спробувати свої сили, попередньо ознайомившись з нашої статті! Адже це цілком реально зібрати електрощиток своїми руками. Для цього буде недостатньо підключення схеми, адже потрібно розібратися з різними типами устаткування, його головним призначенням, розподілом електричного навантаження і так далі. Всьому цьому і багато чому іншому як раз присвячена ця наша стаття.
Загальна інформація
Напевно, багато хто з вас застали старі щитки, в яких то і справа вибивало пробки. Кому це незнайоме? Для заміни доводилося використовувати кожен раз нову пробку, утилізуючи стару. Зібрати такий електрощиток — простіше простого, але так він ефективний у порівнянні з більш вдосконаленими моделями? Сучасні электрощитки обладнані спеціальним захисним автоматом, що робить їх більш довговічними і надійними. Крім того, такий щиток займає набагато менше місця, ніж його попередник. Ви можете придбати вже готовий електрощиток або порожній короб, який призначений для самостійної збірки і монтажу.
При монтажі електрощитка потрібно передбачати різні варіанти, наприклад, збільшення кількості споживачів та їх потужності. В такому разі ми рекомендуємо кожному набувати щитки, в яких передбачено додаткові місця для автоматів.
При виборі ввідного автомата потрібно спиратися на показник величини навантаження всієї квартири. Для однокімнатної цілком достатньо 16 або 25 ампер, в той час як для двох – і трикімнатних приміщень краще встановлювати автомат на 30-40 ампер. Також рекомендується додатково обладнати допоміжні автомати при монтажі електрощитка своїми руками. Вони захистять домашню техніку, потужність якої не перевищує півтора кіловата, наприклад, пральну машину. Необхідно також передбачити установку пристрою захисного відключення. Воно дуже чітко реагує на будь-які коливання струму в мережі, з-за чого може негайно знеструмити всю ланцюг.
Монтаж щитка своїми руками

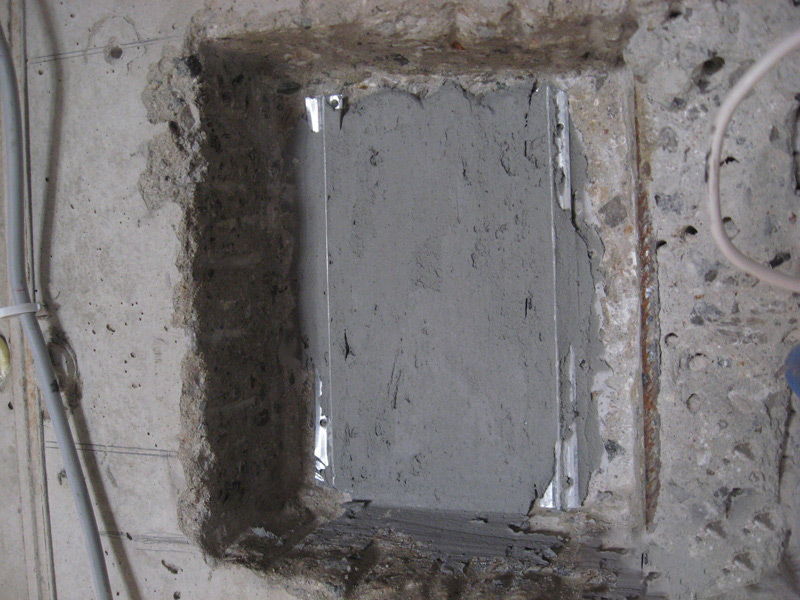

Визначтеся з типом установки — навісний (тобто щиток буде розташовуватися строго вертикально на стіні) або закритий (в такому випадку буде проведений монтаж в стіну). Орієнтуватися краще за типом проводки. Для відкритого типу, відповідно, ідеальним варіантом установки навісний. Вбудовувати щиток в стіну краще всього при закритому типі проводки. Зрозуміло, що такий варіант набагато більш трудомісткий. Для цього в стіні потрібно буде виконати нішу, куди і буде проводитися безпосередній монтаж короба. На якому б варіанті ви не зупинилися, головне — забезпечити легку доступність до щитка в будь-який час. Необхідно також максимально видалити його від газових і водопровідних труб.
Установка може виконуватися різними способами залежно від того, в якому приміщенні буде знаходитися щиток. Наприклад, при установці на горище обов’язково використовувати заземлення і ні в якому разі не скручувати дроти в бухту. Якщо щиток встановлюється там, де існує підвищений ризик ушкоджень, зверху дозволяється «закрити» його в шафу з оглядовим віконцем.
Якщо раніше монтаж і збірка проводилися в основному з металу, то зараз набагато більш популярним матеріалом вважається пластик. З ним зручніше і легше працювати. А новачкові, який все виконує своїми руками, тим більше буде простіше.

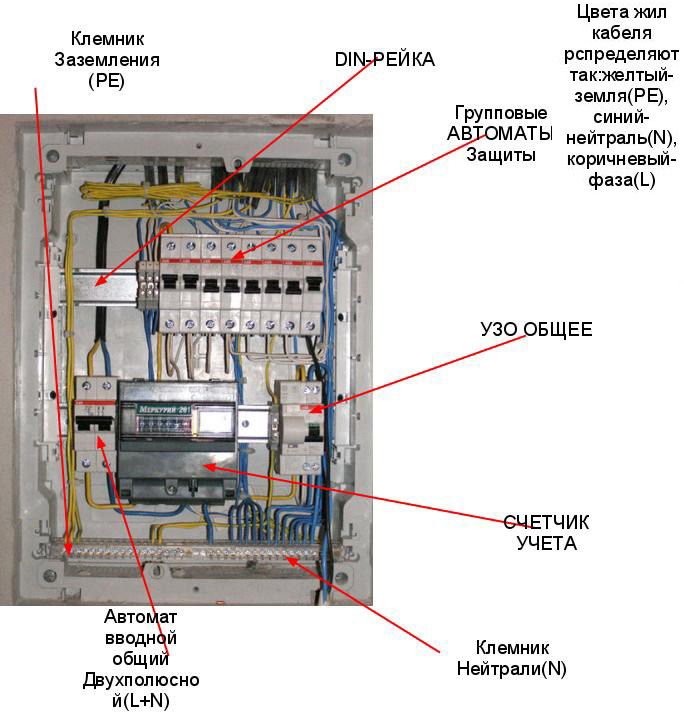

Для того щоб розібратися зі схемою щита, рекомендуємо звернутися до наступного малюнку:
Схеми в щитах можуть дещо відрізнятися за такими параметрами: загальна потужність, потужність кожного з споживачів, кількість фаз, вузол електричної мережі, місце монтажу і так далі.
Як правильно зібрати щит своїми руками?
Спочатку потрібно надійно закріпити дін-рейку, на якій в подальшому будуть закріплюватися комутаційні апарати. Довжину легко регулювати за допомогою ножівки. Нульові провідники будуть з’єднуватися клемниками. Їх правильно встановлювати на корпусі щита. Якщо вся схема виконана проводом блакитного відтінку, модно обійтися одним клемником. Такий варіант найчастіше зустрічається в старих будинках. У більш сучасному житло використовуються жовто-зелені дроти, а, значить, доведеться встановлювати додатковий клемник. Тепер переходимо до монтажу автоматів. Потрібно лише відтягнути засувку, підвести автомат і відпустити її — автомат буде посаджений на дін-рейку. Якщо потрібно буде її зняти, всі дії проводяться аналогічно.
Якщо ви хочете зібрати щит своїми руками, без допомоги контролера з Енергозбуту вам не обійтися. Тільки такий фахівець допоможе правильно встановити лічильник, налаштувати його і нанести пломбу.
Тепер необхідно правильно підключити провідники. Цей етап не повинен викликати особливих труднощів, адже досить прибрати з ізоляцію проводів і припаяти оголені кінці один до одного. Тепер проводу підводимо до автоматів, добре затискаючи клеми.
Що ще важливо знати?
Якщо ви вирішили самостійно зібрати електричний щит, важливо пам’ятати про деякі нюанси:
- Правильно підписувати кожен з автоматів. Найчастіше в комплекті поставляється папір з клеїться основою — вона призначена саме для цих цілей.
- Через півроку після монтажу потрібно зробити протяжку всіх контактів.
- Хочете зробити якісний, а, головне, безпечний монтаж? Купуйте тільки перевірене обладнання відомих виробників, не економлячи на своїй безпеці!
Установка щитка — відповідальна справа, до якої треба підходити дуже акуратно. Без спеціальних знань в області електрики краще взагалі не пробувати виконувати подібні роботи. Якими порадами ви можете поділитися з нашими читачами з цього питання?
