Сьогодні мова піде про спеціальний механізм, який встановлюється в електричних водонагрівачах і називається запобіжний клапан. Ми розглянемо основне призначення цього пристрою, його конструкцію, способи монтажу та усунення його недоліків.
Для чого потрібен захисний механізм у водонагрівачі і де він знаходиться?

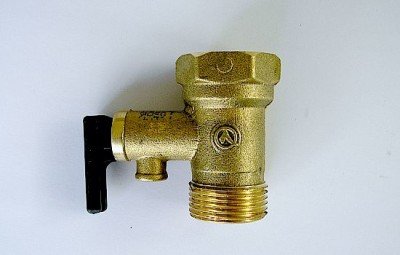

Отже, давайте спробуємо розібратися, для чого необхідний запобіжний клапан для водонагрівача. Основним і найважливішим його призначенням є скидання надлишкового тиску в бойлері.
Неважко здогадатися, що може статися, якщо його не встановити: надлишковий тиск, що з’являється внаслідок розширення води при нагріванні, у пошуках виходу із закритого простору, може пошкодити запірну арматуру бойлера або навіть розірвати його корпус.
Другою важливою функцією є його здатність пропускати холодну воду тільки в одному напрямку ємність бака.
Встановлюють його на подачі холодної води.
Зміст:
- Як він влаштований і принцип роботи?
- Які бувають види цих виробів?
- Послідовність встановлення захисного механізму
- Найпоширеніші поломки і їх усунення
- Короткі висновки
Як він влаштований і принцип роботи?

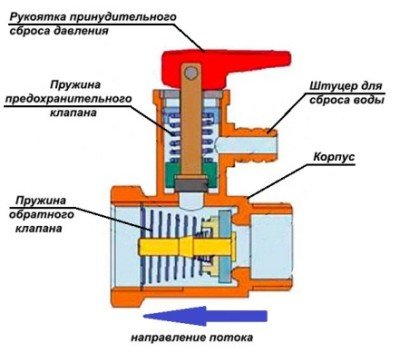

Конструкція цього запобіжного елемента не відрізняється особливою складністю. Складається він з двох сполучених між собою циліндрів, в кожному з яких встановлено тарілчастий клапан. Розглянемо конструкцію обох циліндрів окремо:
Першим по ходу напрямки води знаходиться циліндр більшого розміру, на обох кінцях якого нарізана різьба, необхідна для під’єднання його до бойлеру з одного боку і до труби водопроводу з іншого. Всередині цього циліндра знаходиться підпружинений тарілчастий клапан. Як це працює?
Принцип роботи полягає в тому, що вода під напором віджимаючи пружину і відводячи його, проходить крізь циліндр і наповнює бак, як тільки він наповнюється, і тиск усередині бойлера почне перевищувати тиск води в мережі, канал закриється, і як наслідок вода в ємність перестане надходити. Спустивши воду з бойлера, ви зменшите тиск всередині нього, і вода через відкритий канал автоматично його знову наповнить;
- Другий циліндр розміром поменше знаходиться перпендикулярно по відношенню до першого. Конструкція його особливо не відрізняється, різниця лише в тому, що якщо запірний механізм в основному циліндрі від надлишку тиску всередині котла перекривається, то тут, навпаки, відкривається, вивільняючи тим самим зайву воду.
Які бувають види цих виробів?

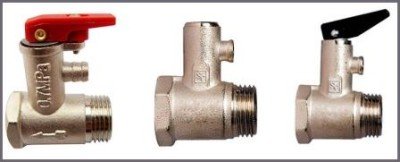

На сьогоднішньому ринку є дані вироби різних моделей і конструкцій. Розділити їх можна на три групи, в залежності від обсягу водонагрівача Термекс, на який вони встановлюються:
Перша група. Встановлювана на бойлери об’ємом до 50 л. не відрізняється особливою складністю конструкції.
Це найпростіший вид без будь-яких наворотів, але за свою невелику ціну справляється зі своїми завданнями. Єдиним мінусом є те, що в силу нашої забрудненої води і китайського виробництва самої деталі, вони виходять з ладу досить часто, але знову ж таки із-за своєї маленької ціни їх можна спокійно міняти хоч кожен рік.
- Друга група. Для ємностей до 200 літрів, це вже більш складна конструкція, в яку входить запобіжний клапан на 7 атмосфер, зворотний клапан і через патрубок який капає надлишкова вода. Особливістю даної конструкції є те, що ви зможете візуально контролювати скидання надлишкового тиску;

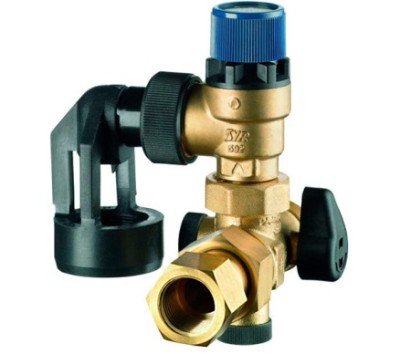

Третя група. Для водонагрівачів об’ємом понад 200 літрів. Ось тут політ інженерної думки може творити чудеса.
В одному виробі може бути поєднане відразу кілька різних за призначенням приладів.
Наприклад, може бути встановлений редуктор тиску, фільтр з сітки з прозорим корпусом, знімний запобіжний зворотний клапан, з’єднувач з розширювальним баком і манометр для наочного перегляду тиску в мережі.
Зрозуміло, що ціна такого набору буде великий. Але родзинкою таких пристроїв є те, що їх повністю можна розібрати і замінити поламану частина, а не весь прилад повністю.
Друга група. Для ємностей до 200 літрів, це вже більш складна конструкція, в яку входить запобіжний клапан на 7 атмосфер, зворотний клапан і через патрубок який капає надлишкова вода. Особливістю даної конструкції є те, що ви зможете візуально контролювати скидання надлишкового тиску;Послідовність встановлення захисного механізму

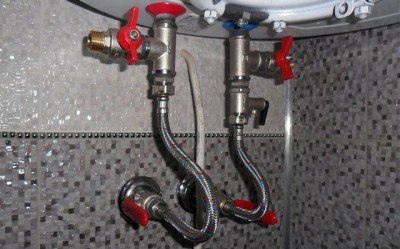

Як правило, монтажні роботи при наявності хоч якихось навичок в сантехнічних роботах не займають багато часу. Необхідно лише накрутити його на штуцер водонагрівача, та підключити трубопровід до нього.
Не забудьте при цьому використовувати ФУМ-стрічку, це додасть більшої герметичності з’єднання. Єдине з чим потрібно розібратися — в якій послідовності і де його необхідно встановлювати.
По-перше, слід уточнити, що деякі виробники, наприклад Арістон або Термекс, постачають своє обладнання вже з запобіжним клапаном, є і інструкція з його монтажу, і вам немає необхідності купувати його окремо.
Отже, дану деталь необхідно встановлювати на стороні подачі холодної води після спускного крана, робиться це для того, щоб у разі поломки, можна було перекрити бойлер і зняти вийшло з ладу пристрій не спускаючи воду з усього водонагрівача.

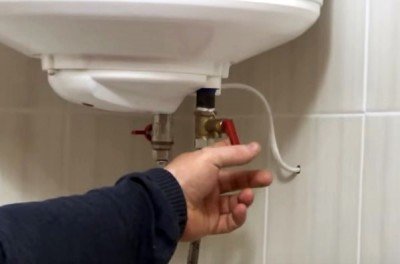

Після монтажу пристрою необхідно перевірити його працездатність. На корпусі пристрою повинен бути важіль (якщо такого немає, то краще такий виріб не купувати) потягнувши який має потекти вода, якщо цього не відбудеться, значить, прилад несправний і його слід замінити.
Ще одна порада, щоб вода не капала з спускного патрубка, краще його під’єднати гнучким прозорим шлангом з каналізацією. Прозорим він повинен бути для того, щоб ви змогли контролювати його роботу.
Найпоширеніші поломки і їх усунення
Раніше ми писали, як працює даний запобіжний механізм, щоб водонагрівач Термекс функціонував нормально. Зараз же ми опишемо всі поломки і їх наслідки, якщо це пристрій не встановлювати або якщо воно зламалося.
Перша причина, чому ламаються дані механізми, це їх засмічення брудом і окалиною які присутні у воді. Уникнути цього можна шляхом установки сітчастих фільтрів.
Другою причиною поломки може стати надлишковий тиск у самому водопроводі, згодом із-за цього виходить запірний механізм, і вода потихеньку капає з нього. Виправити цю проблему можна встановивши понижуючий редуктор.
Третьою причиною, і не менш часто, ніж попередній, чому капає вода, є наявність шлюбу або загальна зношеність вироби. Боротися з цим можна тільки шляхом заміни всього приладу.
Короткі висновки
Ну що ж, ми розібрали, навіщо необхідно цей запобіжний пристрій для водонагрівача. Ми знаємо, що якщо його не поставити – можна затопити сусідів знизу, може згоріти тен з-за того що бак не спорожніє, або його взагалі може розірвати, що не дуже б хотілося в наш вік завжди зростаючих цін на товари.
Вибирайте моделі з важелем відомих виробників, адже коли капає вода у ванній – це дуже неприємно.
Ціна цього девайса – не висока, наприклад італійської фірми Арістон – близько 350 руб., ціна китайського аналога – близько 70 руб.
Тому найголовнішим висновком цієї статті буде те, що завжди у всіх випадках необхідно ставити захисний пристрій, якщо ви не хочете мати проблем у майбутньому.
