На сьогоднішній день існують численні види розеток, які застосовуються повсюдно і служать для роз’ємного підключення споживачів електроенергії до мережі.
Незважаючи на уявну простоту цих пристроїв, вони виконують цілий ряд дуже відповідальних функцій, до основних з яких відносяться:
Крім того, матеріал корпусу і спосіб установки електричної розетки повинні максимально відповідати загальному дизайну приміщення та особистих уподобань господаря квартири.
Велика кількість вимог різного характеру, які пред’являються до цих пристроїв, змушують виробників пропонувати на ринку надзвичайно широкий їх модельний ряд. На сьогоднішній день в магазинах електротоварів та будівельних супермаркетах можна знайти самі сучасні розетки різного функціонального призначення і зовнішнього вигляду. В таких умовах буває досить складно визначитися з вибором оптимальної за ціною і якістю моделі. Щоб максимально спростити цю задачу, необхідно хоча б у загальних рисах уявляти собі особливості конструктивного виконання і класифікації сучасних електричних розеток.
Конструкція електричних розеток

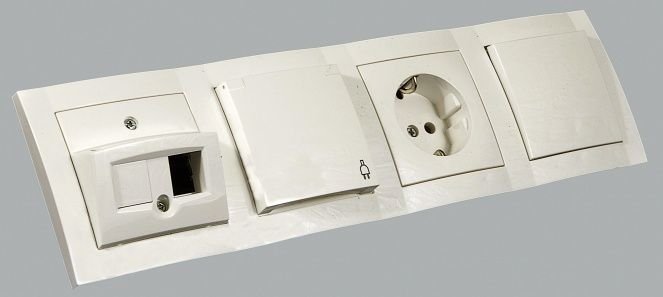

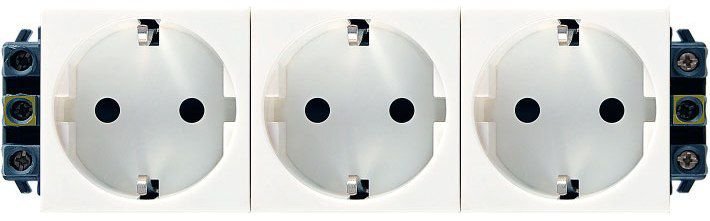

Майже всі сучасні моделі цих пристроїв виготовлені за модульним принципом. Це означає, що робоча частина в них однакова, а декоративні накладки можуть бути без зусиль замінені на ті, які більше відповідають смакам користувачів. Крім того, модульні розетки можуть використовуватися для компактного розміщення роз’ємів, які застосовуються для підключення різних пристроїв: побутових електроприладів, телевізійної антени, стаціонарного телефону і т. д.
Головними елементами будь-якого штепсельного з’єднання є електричні контакти, від матеріалу і якості їх виготовлення залежить надійність і тривалість експлуатації пристрою. У будь розетці присутні два види контактів: гнізда, в які вставляють штирі електричної вилки, а також контакти з затискачами гвинтового або клавішного типу, призначені для приєднання проводів побутової електромережі.
Для виготовлення декоративних зовнішніх деталей застосовують спеціальні пластмаси, які відрізняються високими електроізоляційними властивостями, негорючістю і естетичною привабливістю.
Матеріалом корпусу робочої частини служить високоміцний пластик. Вітчизняні виробники до цих пір випускають розетки з керамічної робочою частиною, що давно не робиться в країнах Західної Європи. Фарфор є дуже крихким матеріалом, тому варто кілька разів подумати, перш ніж купувати такий пристрій для своєї квартири.
Для забезпечення максимально якісного електричного з’єднання приймальні гнізда обладнані пружними контактами, діаметр яких менше, ніж діаметр кожного з штирів вилки. Цим забезпечується щільне їх з’єднання і надійний електричний контакт.
Класифікація штепсельних розеток
Оскільки державні стандарти різних країн передбачають різні параметри електричної мережі і вимоги до улаштування електроустановок, то цілком природно, що існує велика кількість самих різних електричних розеток, відмінності яких полягають у значенні їх номінальної напруги і струму, кількість штирів, габаритних розмірах, способах поляризації і т. д.
В нашій країні, а також у багатьох європейських і азіатських країнах використовується електроенергія напругою 230 В і частотою 50 Гц. Тому є сенс розглядати тільки ті розетки, які застосовуються в таких електромережах.
Згідно міжнародної класифікації, розетки, які можуть застосовуватися в нашій країні, належать до двох типів:
Розрізняють наступні типи розеток
- За способом кріплення до стіни: для використання в проведенні відкритого або прихованого типу. В окрему групу можна виділити переносні розетки.

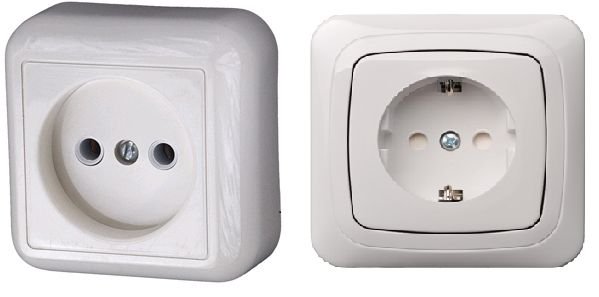

Розрізняють накладні і вбудовані (плоскі) розетки. Як правило, накладні моделі застосовуються при монтажі відкритої проводки. Головною їх перевагою є простота установки. Для того щоб встановити такий пристрій немає необхідності висвердлювати отвір для підрозетника, а достатньо лише закріпити на стіні колодку за допомогою двох шурупів. У дерев’яних будинках такий варіант монтажу є чи не єдиним, оскільки він повністю відповідає вимогам правил пожежної безпеки.
Накладні розетки також можуть застосовуватися в якості тимчасових пристроїв в тих випадках, коли необхідно швидко замінити несправну або встановити нову точку підключення електроприладів до мережі, а значні за обсягом ремонтні роботи виконувати недоцільно.
До достоїнств вбудованих моделей розеток відноситься їх більш привабливий, ніж у накладних аналогів, зовнішній вигляд, а також надійність кріплення і висока ступінь захисту від ураження електричним струмом. Такий захист досягається тим, що всі струмоведучі частини розташовані в глибині стіни, декоративна частина практично не виступає за її межі, що надійно захищає пристрій від різних, у тому числі і ненавмисних, механічних впливів.
- За величиною струму.
Майже всі сучасні електричні розетки розраховані на струми 6, 10 і 16 А. Це значно більше, ніж показники старих радянських моделей, номінальний струм яких дорівнював 6,3 А.
Для підключення особливо потужних споживачів, таких як варильні поверхні, кондиціонери або бойлери, слід застосовувати спеціальні пристрої, що відрізняються підвищеною стійкістю до дії великих струмів. Крім того, всі вони в обов’язковому порядку мають контакт для підключення захисного заземлення. Втім, таке обладнання, як правило, встановлюється стаціонарно і не підлягає переміщення по квартирі. Тому в багатьох випадках для підвищення надійності електричних з’єднань при підключенні потужних споживачів взагалі не використовуються розетки. Провід, по якому здійснюється живлення електроприладу, виводиться безпосередньо на електричний щиток при вводі в квартиру і підключається до нього через окремий автоматичний вимикач відповідної потужності.
Для того щоб визначити допустиму потужність споживача, який може бути підключений до електромережі через розетку, необхідно перемножити значення максимального струму та напруги мережі.
Таким чином:
P = U*Imax = 220*10 = 2200 ВТ, або P = U*Imax = 220*16 = 3520 ВТ.
Тут потрібно зауважити, що при використанні більшості моделей розгалужувачів, загальна допустима потужність підключаються до розетки електроприладів істотно знижується. Це відбувається, по-перше, із-за появи додаткового роз’ємного з’єднання, а по-друге, з-за низької якості контактів більшості трійників і подовжувачів.

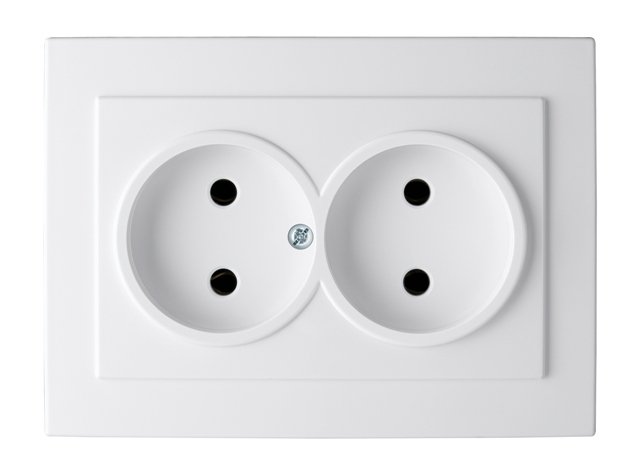

- За наявності захисного заземлення. Розрізняють розетки, які мають у своєму складі контакт для підключення заземляючого проводу, а також ті, які цього контакту не мають.
Моделі з заземленням, безсумнівно, є більш безпечними, якщо є можливість правильно підключити такий пристрій. В іншому випадку ніякої різниці між цими двома видами немає. А якщо заземлюючий провід підключений неправильно, то небезпека ураження електричним струмом зростає багаторазово.
У старих багатоквартирних будинках електрична проводка передбачає наявність всього двох проводів: нульового і фазного. Нульовий провід пов’язаний з нейтральною точкою трифазної електричної мережі, фази якого з’єднані за схемою «зірка» (тільки таке з’єднання використовується для живлення житлових будівель). Крім того, нульовий провід повинен бути якісно заземлений. В нормальних умовах роботи (тобто якщо в мережі відсутні будь-які аварії і навантаження на кожну фазу приблизно однакова) струм через нейтральний провід трифазної системи не протікає і напруга на ньому відносно землі дорівнює нулю.
У разі виникнення аварій (сильний перекіс фаз, обрив або коротке замикання) можуть виникати ситуації, коли на нульовому проводі з’явиться певний потенціал по відношенню до землі.
Якщо корпус електроприладу, наприклад, пральної машинки, «заземлений» на нульовий провід через розетку, то виникає ризик ураження людей електричним струмом. Щоб запобігти це явище найкраще зробити окреме заземлення спеціально виведеним проводом, однак у висотних будинках виконати це досить складно.
Додаткові аксесуари і функції електричних розеток
Для забезпечення більш високої надійності, захищеності в умовах негативного впливу навколишнього середовища або просто для створення зручності в експлуатації деякі види розеток оснащуються додатковими аксесуарами або набором функцій.
З захистом від дітей
Мають у своєму складі спеціальні шторки, які закривають електричні контакти і можуть бути прибрані тільки при підключенні до розетки дроти зі стандартною виделкою.

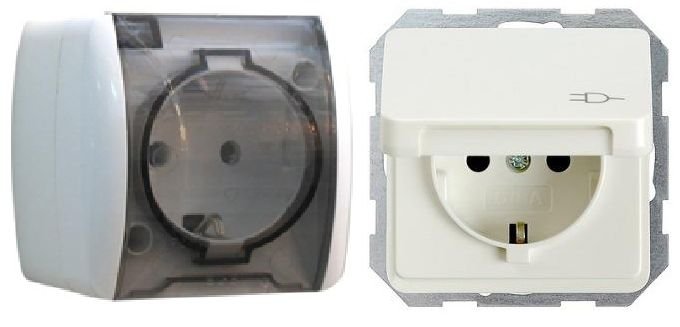

З захистом від пилу або підвищеної вологості
Оснащуються спеціальними кришками, які надійно захищають контакти від впливу зовнішнього середовища в період, коли пристрій не використовується. Захищені розетки призначені для установки на вулиці або в приміщеннях з підвищеною вологістю, наприклад, у ванних кімнатах.
З підсвічуванням
У корпус таких пристроїв вбудовані спеціальні світлодіодні маячки, які дозволяють легко знайти місце для підключення електроприладу в темряві, крім того, вогні цих світлодіодів дозволяють легше орієнтуватися в темній кімнаті і можуть створювати додатковий затишок замість каганця.
З вимикачем
Досить екзотичний варіант, в нашій країні він мало поширений. Вимикач на такий розетки служить для надійного ізолювання споживача від електричної мережі без виймання вилки з роз’єму. Це створює додаткові зручності при експлуатації електроприладів і значно підвищує термін служби розетки, яка розрахована на певне число підключень і відключень від неї штепсельної вилки (як правило, від 3 до 5 тисяч циклів).
З вбудованим пристроєм захисного відключення
Такі пристрої можуть стати надзвичайно корисними у тому випадку, якщо не вдається якісно заземлити корпус потужного електроспоживачів, наприклад, пральної машини. Власне кажучи, існує два основних види захисту від ураження електричним струмом є: захисне заземлення та захисне відключення. Суть першого полягає в тому, що при замиканні фази на корпус електроприладу, струм по шляху найменшого опору йде в землю по спеціально призначеному для цього проводу. Пристрій захисного відключення, встановлене в розетці, спрацьовує при появі струму витоку з-за пошкодження ізоляції, а також при виникненні короткого замикання.
З таймером
Застосування таких пристроїв дозволяє не замислюватися про те, чи всі споживачі відключені від мережі. Таймер автоматично дасть команду автоматики на відключення після закінчення встановленого часу.
Таким чином, якщо не звертати уваги на численні типи електричних розеток, які призначені для використання в системах електропостачання зарубіжних країн, то вибрати підходяще пристрій для встановлення у своїй квартирі не так вже й складно.
Перша і головна вимога – це відповідність максимально допустимого струму розетки потужності підключаються до неї споживачів, а також якість всіх елементів, які входять в її конструкцію. Якщо ці властивості задовольняють необхідним вимогам, варто звернути увагу на умови експлуатації пристрою: наявність великої кількості пилу і вологи (при установці його в ванній кімнаті, на вулиці або в ремонтній майстерні), доступність розетки для дітей і, нарешті, її зовнішній вигляд, а також відповідність інтер’єру приміщення.
