Підключення електроплити – це дуже відповідальна робота, яка, втім, під силу будь-якій людині. Одним з найважливіших елементів таких робіт є монтаж електричної розетки. У разі неправильної установки може виникнути загроза поразки людей електричним струмом, виходу з ладу елементів електропроводки або навіть пожежі. Саме тому питання вибору і правильного монтажу такого пристрою, як розетка для плити, є надзвичайно важливим.
На сьогоднішній день на ринку представлена велика кількість різних видів електричних розеток, призначених для підключення потужних електроприладів, таких як варильні поверхні, бойлери і, звичайно, електроплити.
На що звернути увагу при виборі розетки?
Головною відмінністю електричних розеток, застосовуваних для підключення електроплит, від їх звичайних побутових аналогів є підвищений номінальний струм і наявність заземлюючого контакту. Тут потрібно обмовитися, що деякі схеми підключення старих електричних плит використовували розетки без заземлення. Але, слідуючи сучасним правилам електробезпеки, такий варіант є неприйнятним.
Потужність кухонної плити може становити від 6 до 9 кВт в залежності від моделі. Це найбільш потужний з усіх домашніх споживачів електроенергії. Якщо встановлюється плита має потужність не більше 7 кВт, то для неї підійде розетка з номінальним струмом 32 А. В іншому випадку необхідно купувати пристрій, розрахований на струм 40 або 63 А.
Порядок установки розетки для електроплити
Більшість сучасних електричних плит розраховані на підключення їх до мережі напругою 220 або 380 Ст. Така універсальність викликана великою потужністю цих споживачів. Однак, оскільки в більшості випадків у користувача відсутня можливість підключення електроустановок на напругу 380 В, то виробник одразу збирає схему підключення, призначену однофазної мережі.
На задній стінці плити є спеціальна панель для підключення її до мережі. На цю панель виведені 6 клем, які промарковані буквами L, N або PE. Тут все просто:
L – фазний провід.
N – нульовий робочий провід.
PE – захисний (заземлюючий) провід.
У всіх розетках, призначених для підключення електроплит в однофазну мережу, нульовий і фазний контакти мають однаковий зовнішній вигляд. Заземлюючий контакт відрізняється від них розташуванням або діаметром.
Якщо при підключенні такого електрообладнання переплутати місцями фазний і нульовий дроти, це ніяк не позначиться на його роботі (за винятком того, що при відключеному автоматі на струмовідних частинах плити буде напруга щодо землі). Проте ні в якому разі не можна допускати помилкового підключення фазного проводу до заземлювального контакту.

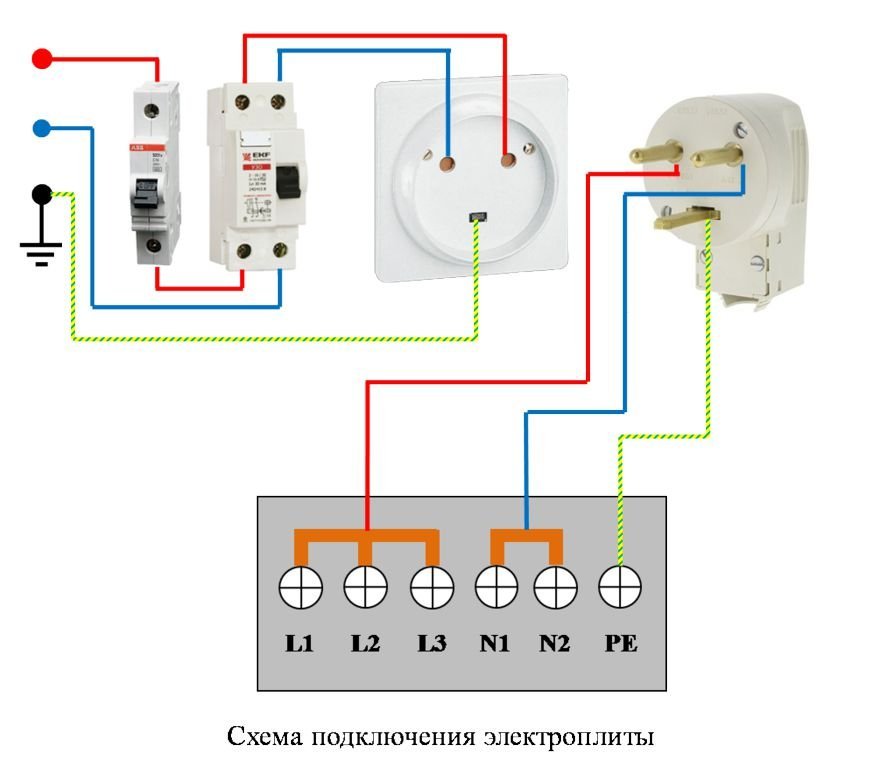

Схема підключення електричної плити показана на малюнку. Вона зовсім нескладна, якщо докласти трохи зусиль, то з її допомогою підключити плиту може будь-яка людина. Як видно з схеми, в даному випадку розглянуто підключення споживача до однофазної мережі. Оскільки фаза тут тільки одна, то всі фазні дроти на клемах об’єднуються перемичкою, те ж саме відбувається і з двома нульовими провідниками. Залишився провід PE приєднується до заземлювального контуру. Особливу увагу при підключенні проводів до вилки і розетки потрібно звернути на збіг їх кольорового маркування. Фазний (червоний) провід в розетці повинен збігатися за кольором з підключеним до нього проводом електричної вилки. Нульовий провід, відповідно, повинен збігатися з нульовим.
Колірна маркування проводів, що йдуть від плити до електричного щитка, є загальноприйнятою:
Фазний провід (L) – коричневий, червоний або білий.
Нульовий робочий провід (N) – синій.
Заземлюючий провід (PE) – жовтий з зеленою смугою.
Для підключення електроплити в мережі 380 В використовується мідний пятижильный кабель, діаметр жили якого становить 4 мм2.
Щоб з’єднати розетку для електроплити з мережею 380 В, необхідно зняти перемичку з фазних проводів і підключити кожен з них до своєї клеми (L1, L2, L3). Нульовий та заземлюючі проводи приєднуються до тих же клем, що при однофазному варіанті підключення.
Такий потужний споживач, яким є електрична плита, повинен обов’язково бути підключений до мережі через окремий автоматичний вимикач, номінальний струм якого зазвичай вибирають 32 А. Вітається для підвищення електробезпеки спільно з таким вимикачем встановлювати ПЗВ.
Послідовність робіт з монтажу розетки, у яку буде включатися електроплита, в цілому не відрізняється від алгоритму дій по установці, наприклад, аналогічного пристрою для варильної панелі. Щоб отримати надійне та безпечне електричне з’єднання, достатньо виконати такі дії:
Види розеток для електричної плити
Хоча розетки різних виробників і розрізняються за зовнішнім виглядом, але з однаковим успіхом можуть бути використані за призначенням. До принципових відмінностей, на які слід звертати увагу при виборі такого пристрою, відносяться:
