Перед тим, як приступати до виконання ремонтних робіт в квартирі, необхідно спланувати дизайн майбутніх приміщень. Важливим аспектом цього питання є планування розміщення меблів, предметів інтер’єру, а також побутової техніки. В першу чергу, це пов’язано з необхідністю оптимально розвести електричну проводку і встановити в потрібних місцях розетки, в тому числі і телевізійні. Щоб правильно підключити розетку для телевізора достатньо знати її пристрій, загальний принцип роботи та порядок монтажу.
Пристрій коаксіального кабелю
Головною відмінністю, яка обумовлює різницю між електричною і телевізійної розетками, є будова кабелю, що підключається в кожну з них. Якщо стандартний електричний провід являє собою дві або три окремі жили, покриті ізоляцією, які підключаються до відповідних контактів розетки за допомогою болтових з’єднань, то конструкція антенного кабелю дещо інша.

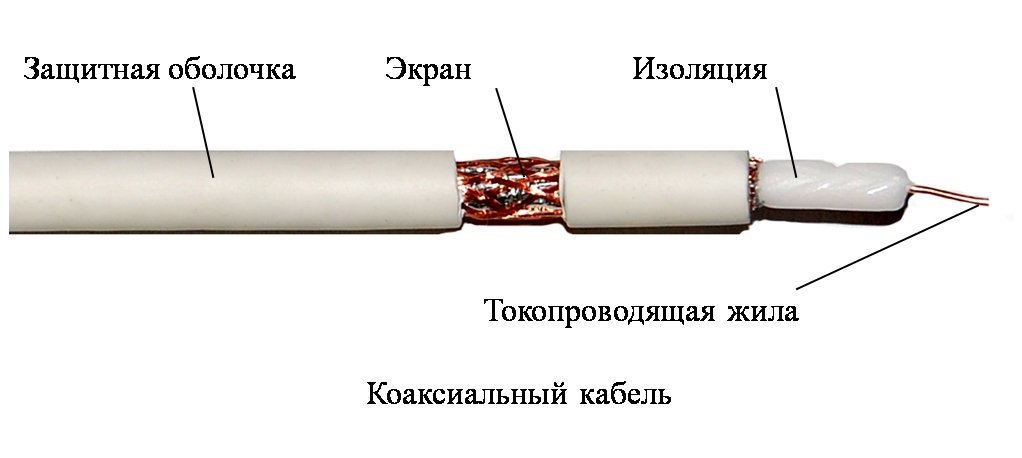

Телевізійний коаксіальний кабель дуже легко впізнати за зовнішнім виглядом. Він являє собою досить товстий дріт круглого перерізу, що має всередині одну цільну струмопровідну жилу, виконану з міді. Цей центральний провідник покритий щільним шаром ізоляції, поверх якої розташований екран з алюмінієвої фольги і тонкого сталевого дроту. В якості зовнішнього захисного покриття кабелю в більшості випадків використовується ПВХ ізоляція.
Неякісне виготовлення або пошкодження будь-якого з елементів антенного проводу призводить до істотного погіршення якості сигналу, тому до прокладання таких ліній слід ставитися з максимальною відповідальністю.
Розглянемо більш детально пристрій і призначення складових частин tv кабелю:
Як це можна зрозуміти з конструкції кабелю, підключення його до телевізійної розетки являє собою приєднання центрального провідника і екрану до відповідних контактів. Щоб розібратися в особливостях підключення таких проводів, необхідно коротко розглянути будову і призначення основних частин телевізійної розетки.
Слід також звернути увагу, що при прокладці антенного кабелю не слід розташовувати його в безпосередній близькості від електричних проводів.
При підключенні споживачів електроенергії виникають досить сильні магнітні поля навколо струмопровідних жив елементів силової електропроводки. Такі поля здатні значною мірою спотворити передається високочастотний TV/SAT сигнал. Крім того, деякі побутові прилади володіють здатністю до випромінювання електромагнітних хвиль, також впливають на якість tv сигналу. І хоча в даний час таких приладів ставати все менше, а майже всі моделі сучасних телевізорів обладнані спеціальними фільтрами, в тій чи іншій мірі усувають такий вплив, все ж можливість виникнення перешкод варто враховувати. Наприклад, компанія Legrand не рекомендує розміщувати силові кабелі ближче, ніж за 2 см від антенного.
Що стосується виробників обладнання, що застосовується для монтажу електричних мереж та систем передачі інформації, то, безумовно, одним з лідерів на цьому ринку є французька компанія Legrand. На сьогоднішній день вона має представництва більш ніж в 60 країнах світу, а на територію нашої країни Legrand поставляє продукцію з 1980 року.
На сьогоднішній день в магазинах електротоварів представлений широкий асортимент електричних і телевізійних розеток Legrand, вимикачів, пристроїв, суматорів, підсилювачів та іншої електротехнічної продукції. Висока якість всіх пристроїв Legrand забезпечило їм повсюдне визнання, однак, при купівлі такого обладнання слід остерігатися підробок.
Види телевізійних розеток
Залежно від призначення та використання в схемі розведення tv кабелю в квартирі, розетки діляться на три основні групи:
Пристрій телевізійної розетки
Основними частинами, що входять у конструкцію будь-тв розетки, є:

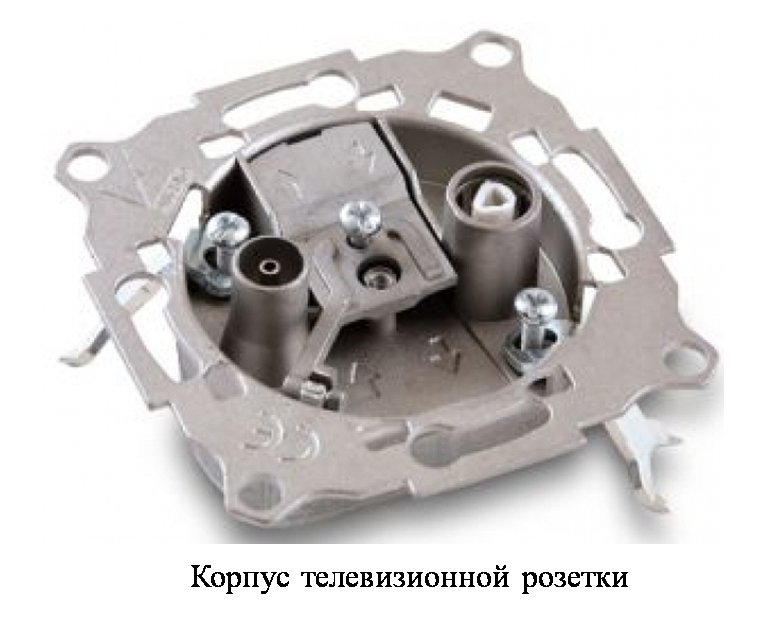

- Корпус tv розетки (або друкована плата), який призначений для підключення до нього антенного кабелю. В одиночній розетки ця частина не має ніяких електронних схем і служить тільки для забезпечення надійного контакту між її елементами.

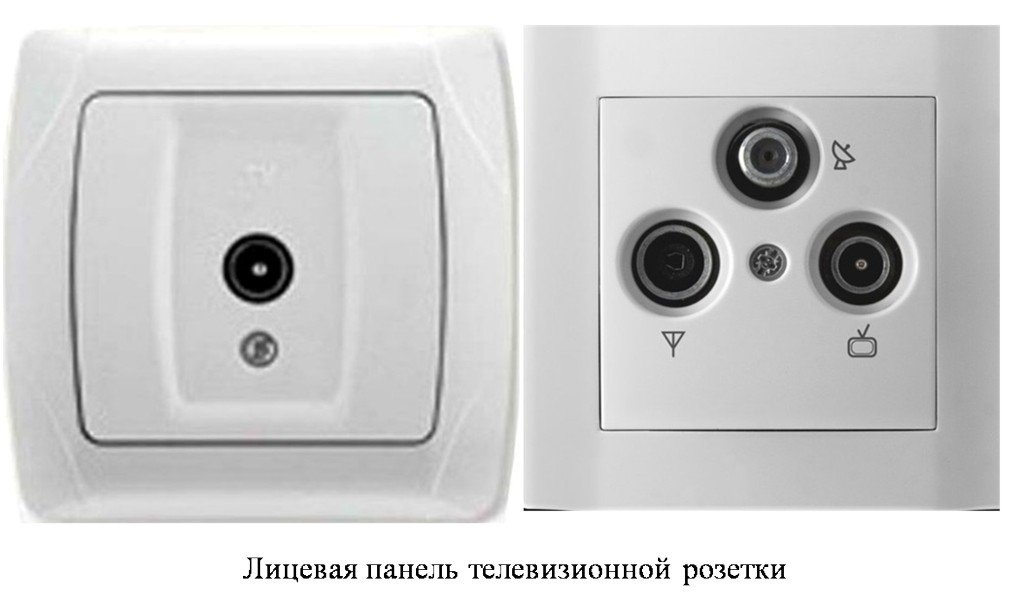

- Лицьова панель. Цей елемент конструкції пристрою виконує не тільки захисну, але і декоративну функцію. Він може бути вибраний так, щоб максимально відповідати інтер’єру приміщення. В залежності від призначення розетки Legrand, в ній можуть бути присутніми додаткові виходи, наприклад SAT і R. Підключення TV-R-SAT розетки виконується за допомогою одного кабелю, що йде від спеціального суматора.

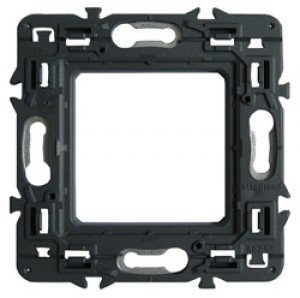

- Супорт. Служить для кріплення всіх елементів конструкції розетки між собою, а також надійної фіксації пристрою в монтажній коробці.
Підключення телевізійної розетки
Щоб підключити таку розетку, необхідно дотримуватися нескладного алгоритму:
Необхідно зауважити, що існують конструкції телевізійних розеток, спосіб кріплення антенного дроти до яких може дещо відрізнятися. Наприклад, в розетках Legrand можуть використовуватися відкидні або пружинні кріплення. У будь-якому випадку, основний принцип підключення залишається незмінним.
Підключення групи телевізійних розеток
Вже давно стало нормальним явищем наявність в одній квартирі двох і більше телевізорів, які можуть отримувати сигнал від провайдера кабельного телебачення (TV) або від супутникової антени (SAT). Для того щоб правильно підключити ТВ розетки Legrand, можна скористатися наступною схемою.

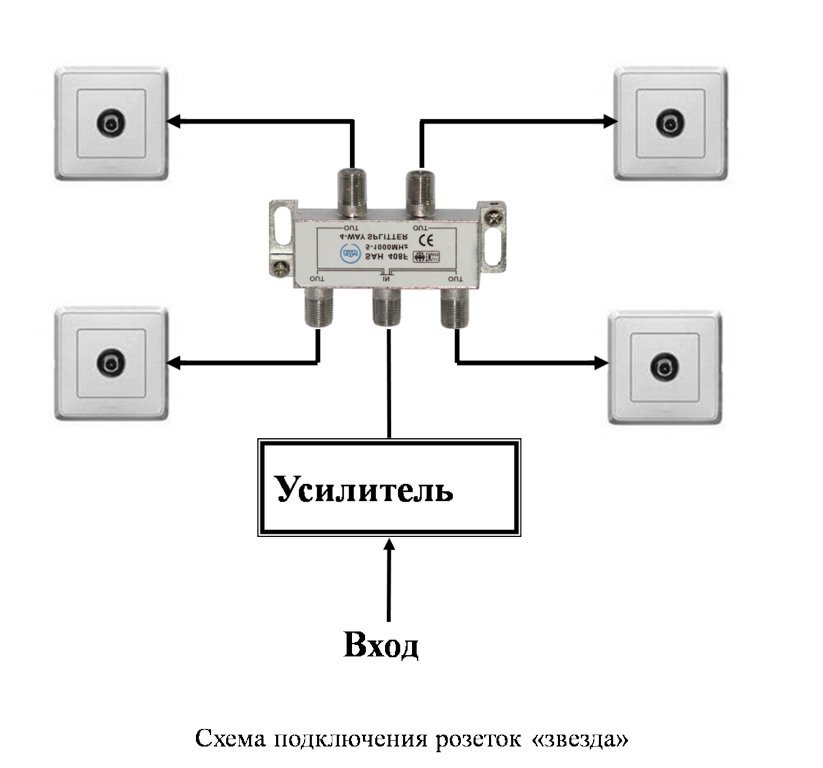

Зображена на малюнку схема підключення телевізійних розеток носить назву «з’єднання зіркою» і володіє рядом переваг:
- Незначне загасання сигналу.
- Оскільки всі дроти виходять з одного місця, то в ньому зручно розташувати вхідні коробку.
- Немає необхідності використовувати зайва кількість прохідних розеток, що позитивно позначається на якості сигналу.
- Несправність одного пристрою ніяк не позначається на якості роботи всіх інших.
На цій схемі телевізійні розетки підключені через спеціальний пристрій, який називається спліттер. Він призначений для розділення tv або SAT сигналу на рівні частини, передані на окремі пристрої без втрати його якості. Це не єдиний тип розгалужувачів, використовується для прокладки антенних кабелів. Іншим поширеним видом цих пристроїв є TAP. Основна їх відмінність полягає в тому, що спліттер ділить сигнал на рівні частини за кількістю абонентів і може використовуватися як суматор сигналу. Що стосується розгалужувачі типу TAP, то він виробляє відділення деякої частини tv (SAT) сигналу та передачу його на передбачене конструкцією кількість висновків.
При виборі розгалужувачі варто звернути увагу на його частотні характеристики. Існує два основних різновиди цих пристроїв:
Іншим важливим критерієм вибору цих пристроїв є загасання сигналу. По можливості потрібно встановлювати розгалужувач, що має цей параметр мінімальним у використовуваному діапазоні частот.
Якщо сигнал, що надходить від провайдера або tv антени, занадто слабкий або телевізорів, на які планується його передача, занадто багато, то потрібно подбати про встановлення підсилювача (наприклад, підсилювача SAT Legrand).

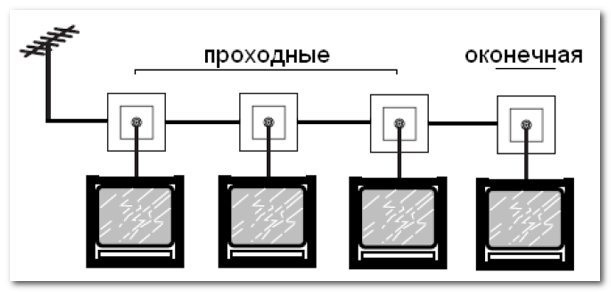

Іншим способом підключення є використання послідовної схеми, неодмінним елементом якої є розетка прохідна.
Ця схема передбачає послідовне з’єднання прохідних розеток, остання з яких повинна бути кінцевою. Необхідно відзначити, що при такому з’єднанні присутній деякий загасання сигналу, тому в ній небажано використовувати велику кількість елементів. Перевагою такої схеми можна назвати суттєву економію кабелю.
