Як вибрати і підключити телефонну розетку?

Зміст

Монтаж телефонної розетки

Вибір дроту

Види телефонних розеток

Ремонт в квартирі рідко обходиться без заміни таких елементів, як електричні, телевізійні та телефонні розетки. З точки зору складності підключення, телефонна розетка є більш простим елементом, ніж електрична.

При цьому роботи з її встановлення набагато безпечніше, оскільки в ньому відсутня небезпечна для життя напруга. Звичайно це не означає, що не слід дотримуватися правила елементарної електробезпеки, адже у режимі очікування напруга між проводами телефонної лінії становить близько 60 Ст. Слід також враховувати той факт, що відключити телефонну лінію набагато складніше, ніж частина силової електропроводки. Ще одним неприємним моментом є поява в ланцюзі напруги 120 в момент надходження виклику на встановлюваний телефон від будь-якого абонента.

Щоб зрозуміти як підключити телефонну розетку слід уважно розглянути її внутрішню будову і порядок виконання робіт з монтажу цього пристрою.

Зміст

Монтаж телефонної розетки

Установка телефонної розетки передбачає виконання такої послідовності дій:

Розібрати корпус. Для цього слід відкрутити викруткою болт, яким здійснюється кріплення кришки до корпусу.

Якщо це виріб призначений для внутрішньої установки, то слід попередньо встановити для нього монтажну коробку. Для цього в стіні висвердлюється отвір за допомогою спеціальної коронки, надеваемой на дриль. Далі до цього отвору підводиться кабель (як правило, UTR-5), який випускається з монтажної коробки приблизно на 15 см. Для жорсткого кріплення підрозетника у бетонній або цегляній стіні використовують алебастр, а при установці розетки на стіну з гіпсокартону – спеціальні кріплення, змонтовані на самій коробці. Варто також зазначити, що правильна прокладка телефонного дроту повинна здійснюватися в стіні під шаром штукатурки, при цьому його перетин або розташування поблизу кабелів силової проводки не допускається.

Зняти ізоляцію на 5 мм від країв жив проводу телефонної лінії. Для цього може бути використаний спеціальний інструмент або самий звичайний ніж. Якщо установка розетки виконується професіоналами, то вони роблять обжимку кінця кожної жили з установкою на нього спеціальної клеми.

Підключити дроти лінії до клем розетки, до яких приєднані провідники червоного і зеленого кольору. Схема підключення може відрізнятися в залежності від типу роз’єму, використовуваного в даному пристрої. Однак колірна маркування в більшості випадків дотримується. При цьому червоний колір ізоляції провідника означає, що до нього повинен бути приєднаний мінус, а зелений передбачає підключення плюса. Для визначення, який з проводів лінії є плюсом, а який мінусом можна вдатися до допомоги звичайного тестера. Як правило, при підключенні сучасних телефонних апаратів полярність не важлива. Втім, при монтажі розетки зазвичай використовується метод проб і помилок: якщо телефон не заробив – значить потрібно поміняти полярність.

Зібрати корпус розетки.

Провести перевірку працездатності телефону.

Якщо ця нескладна послідовність дій була виконана правильно, то підключення телефонної розетки не являє собою ніякої складності.

Вибір дроту

Щоб виконати розводку лінії згідно зі схемою розміщення телефонних апаратів в квартирі, використовують провід ТРП 2?0,4 або 2?0,4, який має дві окремих мідних жили, покритих ізоляцією з полівінілхлориду (ПВХ). Особливістю цього кабелю, званого в народі «локшина», є наявність розділювальної смуги між його жилами. В цю смугу дуже зручно забивати дрібні цвяхи для закріплення дроту на поверхні.

Види телефонних розеток

Незважаючи на повсюдну уніфікацію штепсельних роз’ємів, що використовуються при підключенні телефонів, все-таки існує кілька різновидів телефонних розеток.

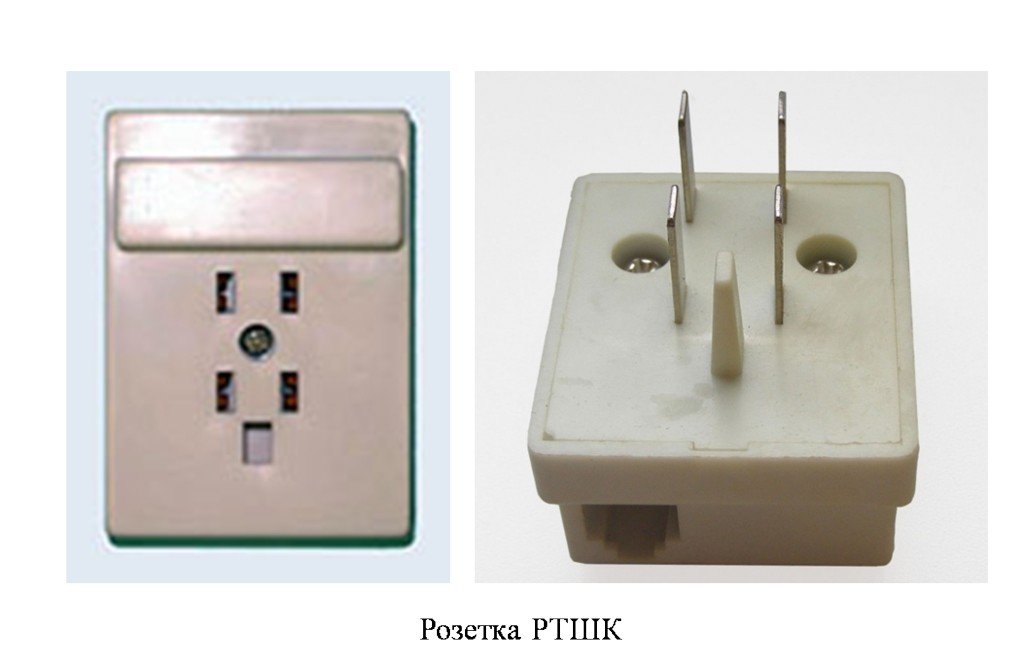

Розетка радянського зразка (РТШК-4).

В даний час такі моделі зустрічаються все рідше, проте вони досі використовуються. Застосовуються ці пристрої в комплекті зі старими моделями телефонів. Вони являють собою розетку, що має 4 контакту ножового типу і пластиковий язичок (ключ).

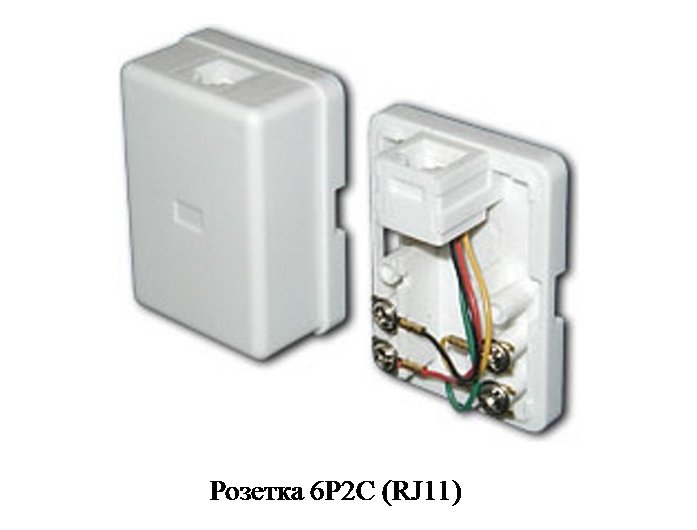

Це одинарна або подвійна розетка (RJ11). Є одним з найбільш поширених типів цих пристроїв. Використовує двухжильное з’єднання. Вона може застосовуватися для підключення домашніх або офісних телефонів. При цьому для приєднання цієї розетки до лінійних проводів телефонної лінії використовуються контакти, марковані номерами 2 і 3 (зелений і червоний).

Роз’єм 6P2C. (Стандарт RJ12). Може випускатися в одинарному або в подвійному варіанті. Найчастіше ці розетки використовуються для підключення міні-АТС в офісах.
(Стандарт RJ14). Такий виріб може бути застосоване для підключення двох телефонних ліній або чотирипровідних телефонних апаратів. Однак, оскільки в більшості квартир є тільки одна лінія, то її проводи приєднуються до середніх клем (номери 2 і 3) такий розетки.
6Р6С (RJ25). Має три пари контактів. Її придбання недоцільно для установки в приватній квартирі, має всього одну лінію з двопровідним телефоном. Якщо все-таки доводиться встановлювати такий пристрій, то дроти підключаються до верхніх клем (3 і 4 номер).
8P8C (RJ45). Восьмипроводный роз’єм, який використовується для побудови локальних обчислювальних мереж.

Оскільки перелічені роз’єми можуть використовуватися в розетках різних стандартів (головне, щоб збігалося кількість жив у з’єднанні) то існує значна плутанина у назвах роз’ємів і моделей розеток.

Щоб встановити кілька з’єднаних один з одним телефонів, можна використовувати схему паралельного підключення розеток. Для цього в кожне з’єднання, яке присутнє в одному пристрої, слід підключити однойменний провід з сусіднього.
