Підключення домофону давно стало неодмінною умовою забезпечення комфорту сучасної квартири. Основним призначенням цих пристроїв є надання можливості господарям квартири прийняти виклик від відвідувачів і дистанційно відкрити двері. Домофони виявилися набагато більш зручними, ніж застарілі кодові замки.
Типи сучасних домофонів

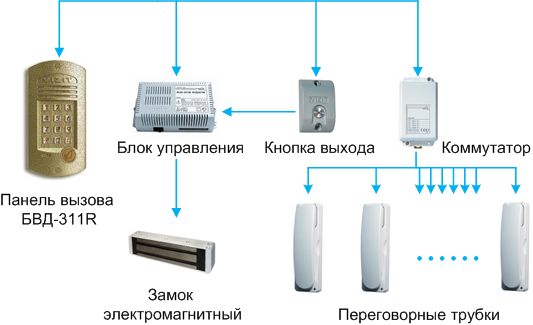

Для надійної ідентифікації відвідувачів може бути використаний аудіо – або відеодомофон. Останній в більшості випадків встановлюється в приватних будинках і служить для забезпечення додаткового візуального контролю простору перед вхідними дверима. Що стосується міських помешкань у багатоквартирних будинках, то у них частіше використовується аудіодомофон, в конструкцію якого входять наступні елементи:

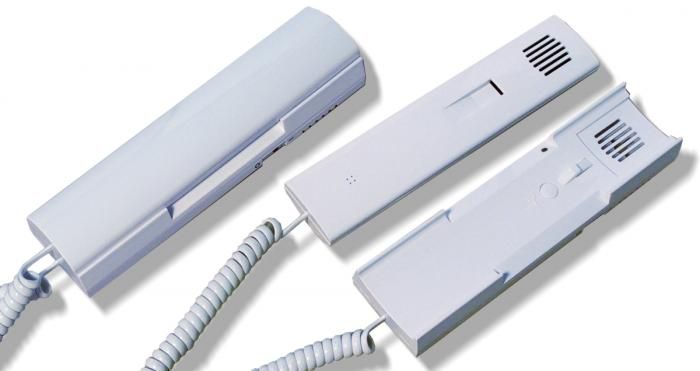

- Трубка, яка оснащена кнопками прийняття виклику і відкриття вхідного електромагнітного або електромеханічного замка. Трубка встановлюється компанією, що надає послуги з монтажу та обслуговування домофона. У тому випадку, якщо при обладнанні багатоквартирного під’їзду в будь-яких квартирах не були встановлені такі пристрої, існує можливість їх самостійного монтажу. Також можна скористатися послугами фахівця обслуговуючої компанії.

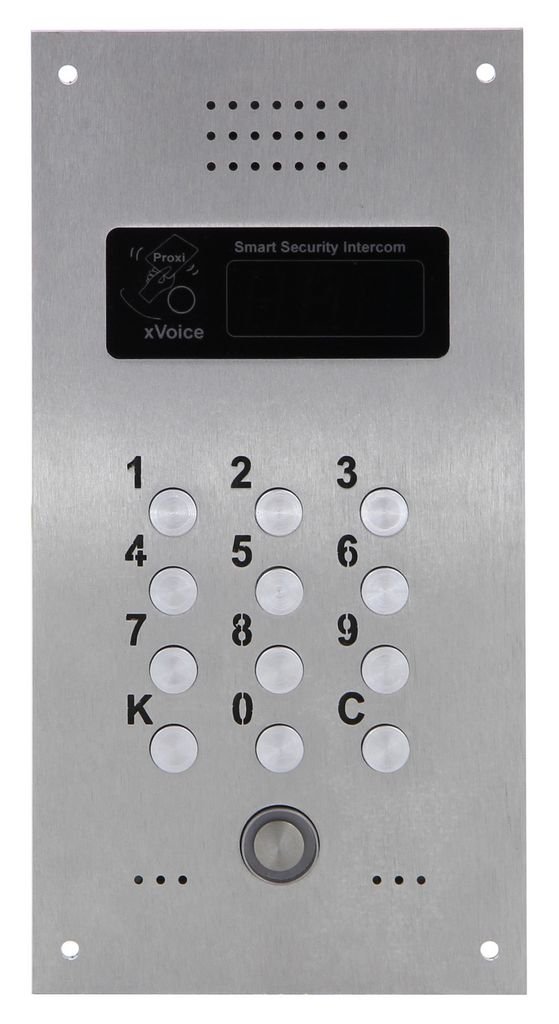

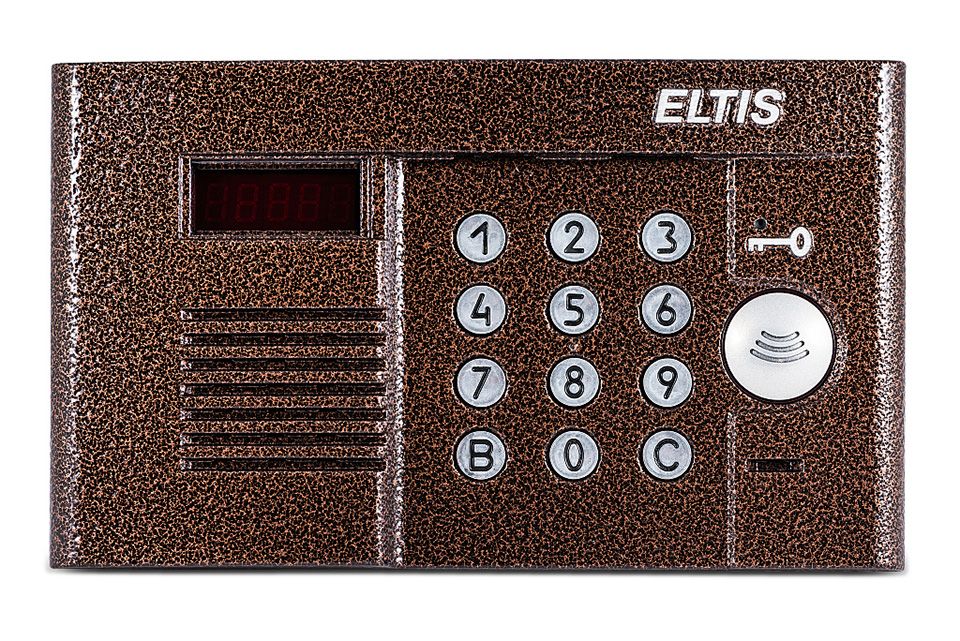

- Панель виклику, оснащена набірним полем з цифрами, яка дозволяє відвідувачу дати подати виклик на домофонну трубку шляхом набору необхідного коду, як правило, номера квартири. Крім того, на панелі виклику розташовується електромагнітне зчитувальний пристрій, за допомогою якого можна з використанням спеціального ключа відкрити електромагнітний замок, що замикає вхідні двері.

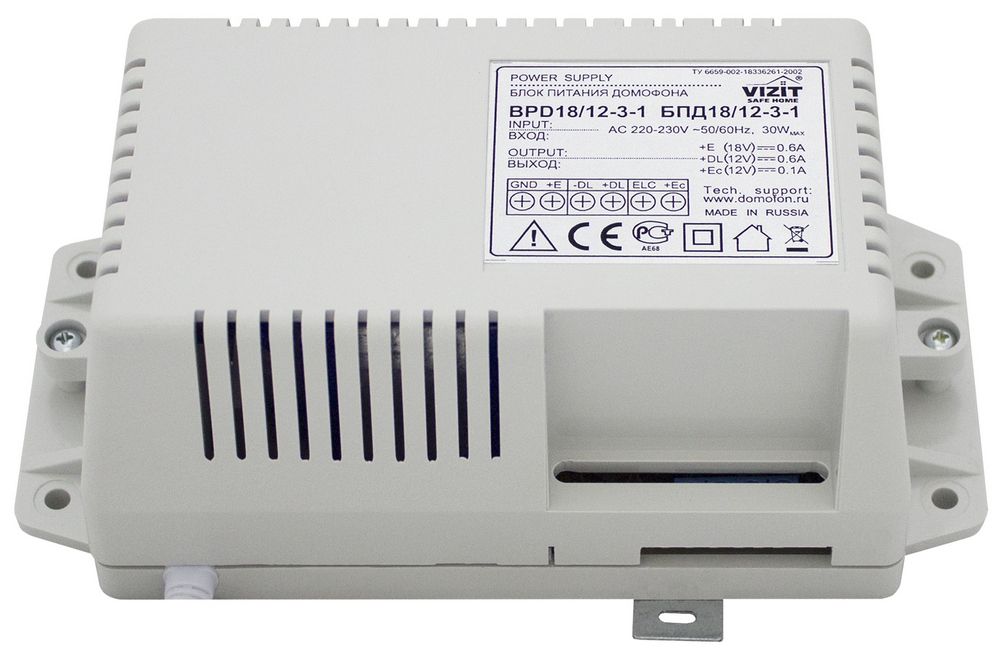

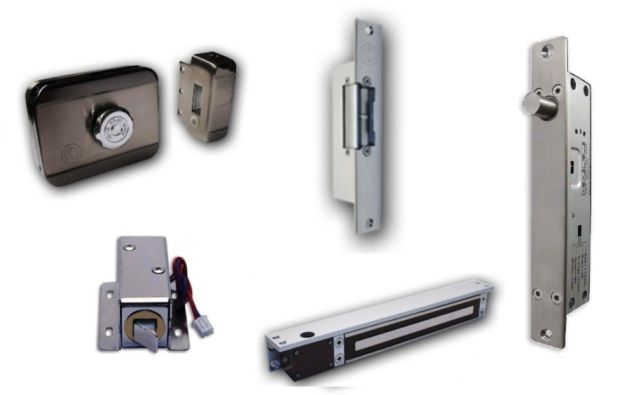

- Замок з блоком живлення. Найбільш поширеним типом замка на сьогоднішній день є електромагнітний. Ще зовсім недавно широке поширення мали електромеханічні замки, оснащені засувних механізмами. Такі пристрої часто зустрічаються в під’їздах багатоквартирних будинків і в даний час. Для роботи дистанційно керованого замку необхідно використовувати постійна напруга номіналом 12 або 24 Ст.
- Комутатор. Це пристрій призначений для передачі сигналу від панелі виклику до домофонної трубці конкретного абонента.
В залежності від типу обробки сигналу розрізняють цифрові і аналогові домофони.
Важливо! Для цифрових і аналогових моделей домофонів використовуються трубки різних типів. Перед придбанням такого пристрою слід обов’язково з’ясувати, який тип домофона встановлений у під’їзді.
Цифровий домофон
Для підключення домофонних трубок мешканців багатоквартирного будинку з використанням такого пристрою використовується всього два дроти, по яких передається закодований сигнал. Домофонна трубка, встановлена в квартирі, номер якої був набраний на панелі виклику, реагує на який подається сигнал. Для того щоб встановити відповідність між кодом, набраним на панелі виклику, і ластами застосовуються спеціальні перемички – джампери, які перемыкают певні контакти в трубці.
Для того щоб запрограмувати роботу трубки необхідно розмістити джампери між пронумерованими контактами таким чином, щоб сума номерів дорівнювала номером квартири.
До переваг цифрових домофонів можна віднести простоту монтажу і підключення нових абонентів.
Головним недоліком цього цифрового устаткування є вплив кожної домофонної трубки на роботу всієї системи. При заміні пристрою, яка проводиться внаслідок виходу його з ладу, а також при підключенні нових абонентів вкрай важливе значення має правильна установка джамперів.
Важливо! У разі помилки при підключенні цифрового трубки або короткого замикання в водводящих проводах можуть виникнути неполадки в роботі системи.
В даний час для часткового усунення цього недоліку застосовуються поверхові контролери, які дозволяють локалізувати несправність в межах одного поверху.
Ще одним недоліком цифрових домофонів є їх відносна дорожнеча, яка не дозволяє цим пристроям одержати широке поширення.
Аналоговий домофон
Аналогові пристрої використовують координатно-матричне підключення і працюють за принципом телефонної АТС. Додатковим елементом такої системи є комутатор, в якому здійснюється обробка та аналіз сигналу, а також перенаправлення його конкретному абоненту.

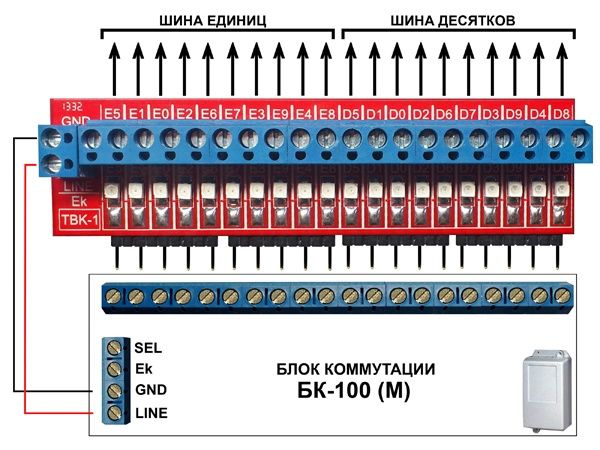

Для підключення домофонної трубки до такого комутатора використовуються дві шини. Контакти першої шини (D0-D9) відповідають десяткам, а другий (E0-E9) – одиницям. Таким чином, щоб підключити домофон квартирі, номер якої, наприклад, 74, необхідно під’єднати провідник від позитивної клеми домофонної трубки до контакту, відповідного сьомим номером на шині десятків, а провідник, з’єднаний з негативною клемою трубки – до контакту, відповідним номером 4 на шині одиниць. У розглянутому варіанті підключення використовувався домофон, розрахований на обслуговування до 100 абонентів. Існують моделі, розраховані на підключення більшого числа номерів, однак їх принцип дії нічим не відрізняється від розглянутого вище.
У тому разі, якщо номери квартир, що знаходяться у під’їзді, не дозволяють виконати підключення, установником виконується перепрограмування панелі виклику зі зміщенням номерів на певне число (наприклад, від кожного номера необхідно відняти 84). В такому випадку виникає певна складність при підключенні, оскільки без консультації фахівця, який виконував монтаж домофону в під’їзді, складно визначити величину зміщення.
Порядок підключення трубки домофона
Важливо! При недотриманні полярності під час підключення трубки домофона координатно-матричної системи може бути порушена робота пристроїв всього під’їзду.
Таким чином, встановлення трубки домофона не представляє особливої складності. Однак перед тим як приступити до виконання подібних робіт, необхідно визначити тип пристрою, а також розташування комутатора і схему підключення абонентів.
