Основним призначенням автоматичних вимикачів, що застосовуються в побутових електричних мережах, є своєчасне відключення споживачів у разі виникнення короткого замикання або перевищення номінального значення струму в результаті перевантаження.
Для того щоб мати можливість виконувати обидві ці функції, будь-автоматичний вимикач повинен бути оснащений двома видами розчіплювачів, один з яких (електромагнітний) реагує на різке збільшення струму, а інший (теплової) розмикає ланцюг у разі неприпустимого зростання температури провідників.
Невиконання захистом своїх функцій може призвести до надмірного нагрівання елементів мережі, їх руйнування або виникнення пожежі. Тому при монтажі або ремонті електричної проводки в квартирі вкрай важливо правильно вибрати і встановити пристрої її захисту.
Цілком природно, що значення номінального струму і напруги, а також часу відключення у різних автоматичних вимикачів різне.
Для того щоб розібратися в критеріях і правилах, якими прийнято керуватися при встановленні цих пристроїв, слід уважніше придивитися до їх технічних характеристик.

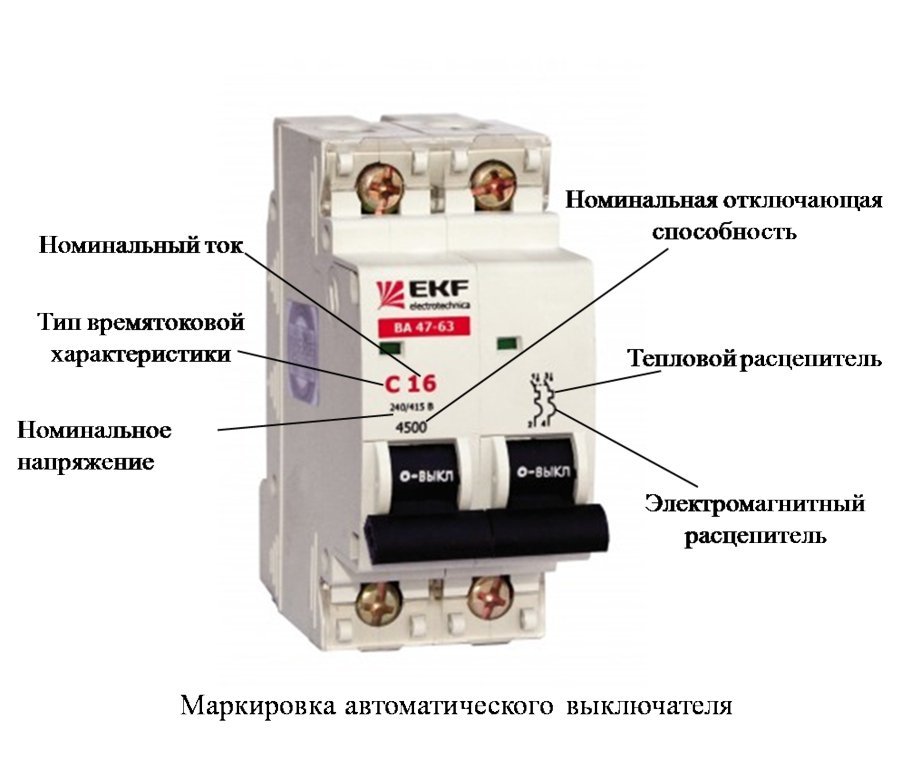

Більшість цих характеристик можна визначити, просто дивлячись на відповідні маркування, нанесені на корпус автоматичного вимикача.
Номінальний струм
Ця характеристика показує, який максимально допустимий струм може протікати через це пристрій протягом тривалого часу не викликаючи при цьому спрацювання теплового розчіплювача.
Щоб розрахувати значення для окремої однофазної лінії, потрібно сукупну потужність підключених до неї електроприладів розділити на напругу мережі. Наприклад, при потужності споживачів до 3 кВт номінальний струм буде дорівнює:
Іном = P/U=3000/220=13,6 А.
Потрібно зауважити, що розраховані таким чином значення не є абсолютно точними, оскільки в них не враховує коефіцієнт потужності, який може сильно впливати на результат, якщо в електричної ланцюга є великі споживачі реактивної енергії. Однак, оскільки в більшості випадків таке навантаження серед побутових пристроїв не зустрічається, то для вибору автоматичного вимикача цілком допустимо користуватися цією формулою. Вибирати при цьому потрібно пристрій, що має найближчий (більший) до розрахункового номінал струму із стандартного ряду. Для нашого випадку підійде автоматичний вимикач на 16 А.

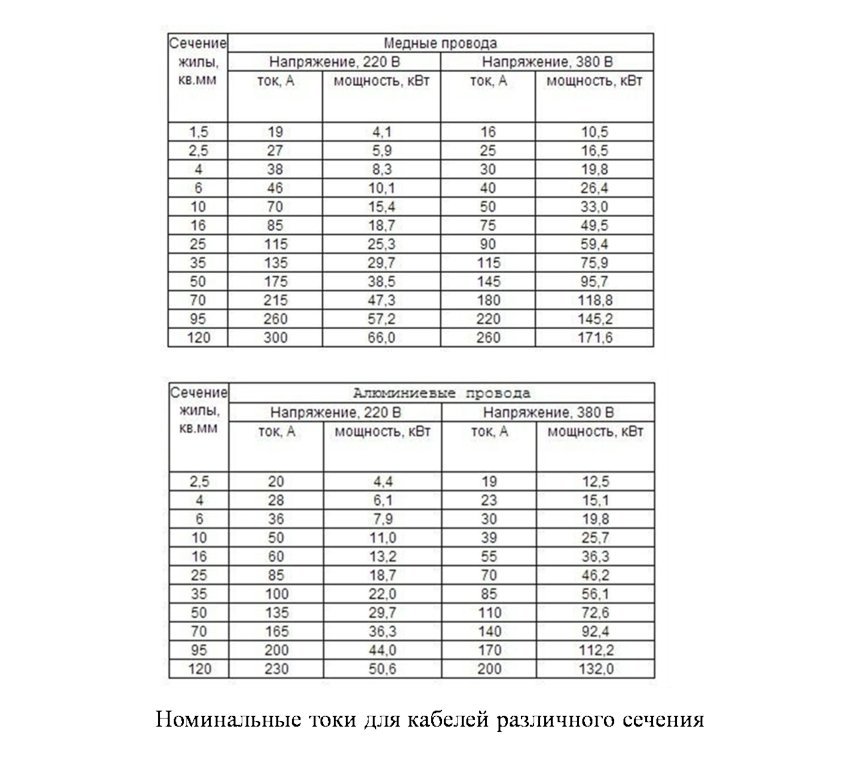

Важливою умовою, яке повинно дотримуватися при виборі захисного автомата, є здатність проводки витримувати його номінальний струм. Для того щоб визначити параметр, потрібно знати переріз провідника і матеріал, з якого він виготовлений. Користуючись цими даними, можна без праці визначити значення максимально допустимого номінального струму, використовуючи відповідні таблиці.
Якщо характеристики проводки не відповідають потужності підключаються до неї споживачів, то потрібно проводити окрему лінію, призначену для харчування великих навантажень (пральна машина, електроплита, кондиціонер і т. д.)
Номінальна напруга
Тут все дуже просто, для однофазної мережі слід вибирати автомати з номіналом 230 В, а для трифазної – 380 Ст.
Тип времятоковой характеристики
Ця характеристика показує залежність швидкості відключення контактів розчіплювача від величини протікаючого через них струму. Справа в тому, що деякі пристрої, що застосовуються в побутових електромережах, мають досить великі пускові струми, які набагато перевищують значення номінальних струмів.
Для того щоб автомат не спрацьовував у момент пуску таких пристроїв, він повинен «вміти» витримувати ці струми протягом певного проміжку часу, після закінчення якого електроприлад виходить на нормальний режим роботи і струм в мережі знижується до свого номінального значення. Якщо цього не відбувається, то має місце аварійна ситуація, і електромагнітний розчіплювач автомата відключить лінію.
У побутових електромережах застосовуються автоматичні вимикачі, які мають три типи времятоковых характеристик:
- Ст. Призначені для харчування розеток та ліній освітлення.
- С. Найбільш поширений тип вимикачів, застосовується для живлення більш потужних, ніж у попередньому випадку споживачів (в тому числі і двигунів з невеликими пусковими струмами). Такий автомат може бути використаний в якості вступного вимикаючого пристрою в системі електропостачання квартири або приватного будинку.
- Автомати з характеристикою цього типу використовуються головним чином для захисту електродвигунів.

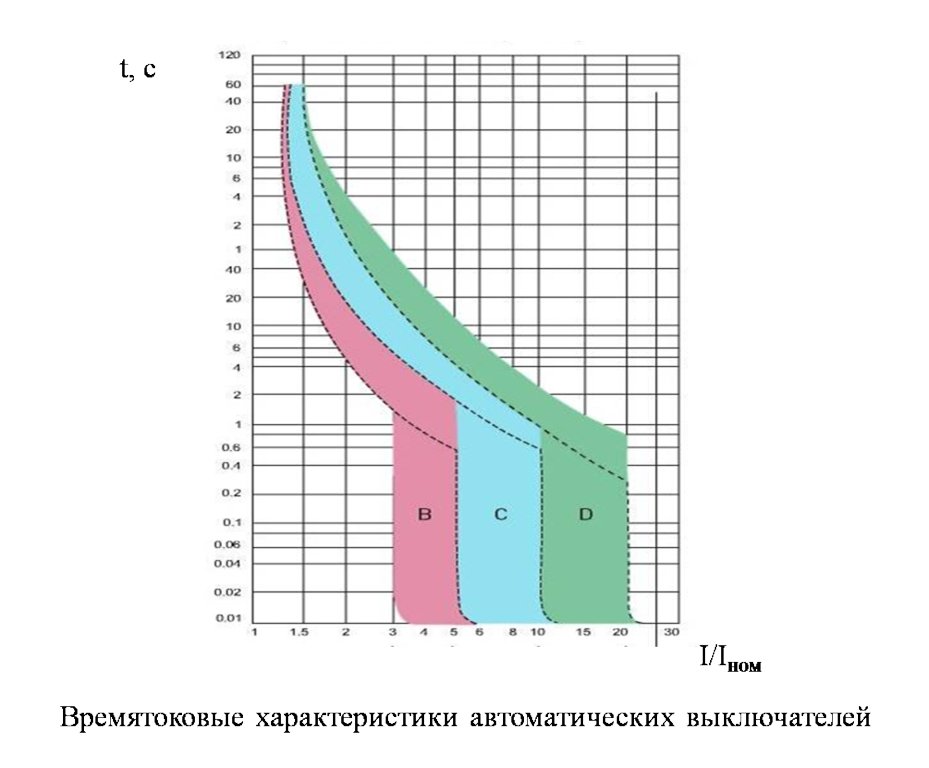

Як видно з малюнка, навіть при десятикратному перевищенні струмом в ланцюзі свого номінального значення, автомат, що має характеристику D, відключить ланцюг із затримкою від 1 до 2 с.
Номінальна вимикаюча здатність
Ця характеристика показує, яке максимальне значення струму може бути відключено цим автоматом.
Кількість полюсів

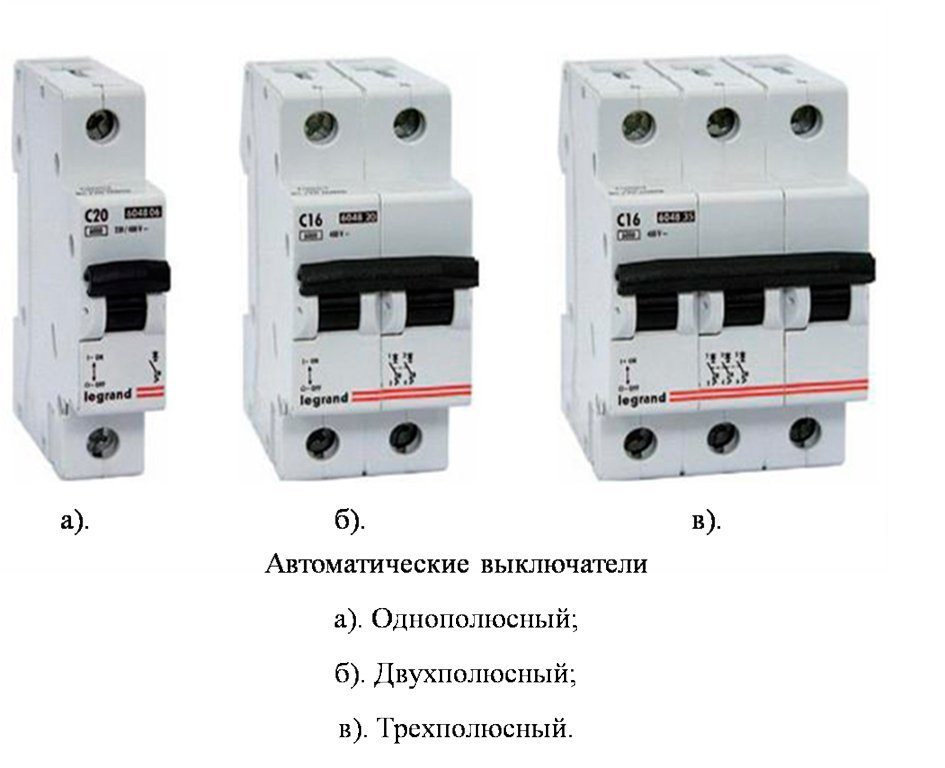

В однофазних мережах використовуються вимикачі, які мають один або два полюси. Для установки в ланцюг живлення трифазного двигуна застосовують триполюсні пристрою, а для захисту споживачів трифазної чотирипровідної мережі з виділеним нулем) – чотириполюсні автомати.
Якщо всі перераховані вище значення визначені, то вибрати автоматичний вимикач для установки в квартирі не представляє особливої складності. Однак є ще кілька важливих моментів, на які варто звернути увагу при монтажі системи захисту, що складається з кількох вимикачів.
Користуючись такими нехитрими правилами, можна надійно убезпечити себе від виникнення неприємних ситуацій, пов’язаних з аваріями або неякісною роботою системи захисту побутової електромережі.
